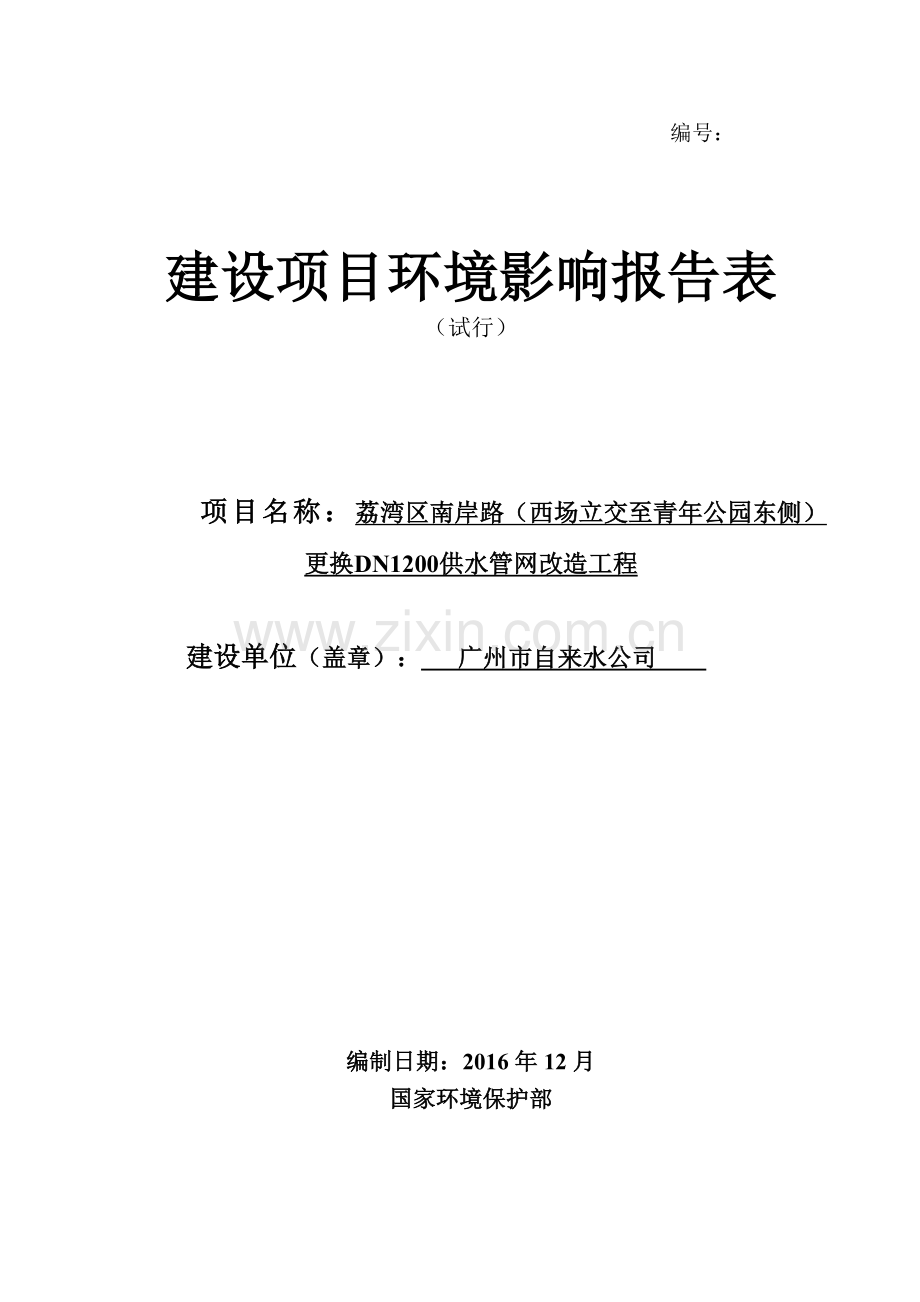

编号：

建设项目环境影响报告表
（试行）

项目名称：荔湾区南岸路（西场立交至青年公园东侧）更换DN1200供水管网改造工程

建设单位（盖章）： 广州市自来水公司

编制日期：2016年12月
国家环境保护部

《建设项目环境影响报告表》编制说明
《建设项目环境影响报告表》由具有从事环境影响评价工作资质的单位编制
1、 项目名称――指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。
2、 建设地点――指项目所在地详细地址、公路、铁路应填写起止点。
3、 行业类别――按国标填写。
4、 总投资――指项目投资总额。
5、 主要环境保护目标――指项目区周围一定范围内集中居民住宅、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。
6、 结论与建议――给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其它建议。
7、 预审意见――由行业主管部门填写答复意见，无主管部门项目，可不填。
8、 审批意见――由负责审批该项目的环境保护行政主管部门批复。

建设项目基本情况
建设项目
荔湾区南岸路（西场立交至青年公园东侧）更换DN1200供水管网改造工程
建设单位
广州市自来水公司
法人代表
王建平
联系人
梁志坚
通讯地址
广州市越秀区中山一路12号
联系电话
13802785461
传真
/
邮政
编码
510000
建设地点
广州市荔湾区南岸路
立项审批
/
批准文号
/
建设性质
新建√改扩建技改
行业类别及代码
U 城市基础设施及房地产--8、管网建设
占地面积
(平方米)
/
建筑面积
(平方米)
/
总投资
（万元）
2870.99
其中：环保投资（万元）
50
环保投资占总投资比例
1.74%
评价经费
（万元）
/
预期投产日期
2017年12月
工程内容及规模
一、任务由来
荔湾区南岸路现状DN1200管为1966年建造，管龄接近50年，老化严重，属于易爆管段。2006年4月1日，该DN1200供水主管道发生爆裂，强大水压掀开水泥路面，造成近100平方米路面隆起后塌陷。爆裂水管井喷40分钟，涌出大量自来水，附近600多家装饰店被淹进水，损失惨重。事故还造成附近居民大面积停水，南岸路交通也受到很大影响。2013年1月8日，该管又发生一次严重爆漏，爆漏点位于羊城装饰材料市场对出路段，两大装饰材料市场瞬间被淹，50多家商铺遭遇水浸，不少木业店蒙受经济受损。南岸路为双向三车道，爆漏段又位于快车道，部分管段受内环路桥墩骑压，造成抢修耗时长，抢修难度大。南岸路路面曾因为内环路的建设多次下沉，后又多次修复，造成马路面比沿路商铺路面要高出许多，一旦发生爆漏，沿线商铺必定瞬间变成“汪洋”。
为了防止DN1200管再次发生爆漏，确保供水管网的安全运行，减少管道爆漏维修费用和水量损失，保障沿街用户的财产安全，该管线的改造刻不容缓。本项目建设后能降低南岸路沿线管道爆漏的风险，提高供水的安全性。
依照《中华人民共和国环境影响评价法》和国家环保总局《建设项目环境影响评价分类管理名录》（2015年版）的规定，荔湾区南岸路（西场立交至青年公园东侧）更换DN1200供水管网改造工程（以下简称“本项目”）应编制环境影响报告表。广州市自来水公司委托广州环发环保工程有限公司对本项目进行环境影响评价工作。本单位技术人员在进行现场踏勘、资料收集等基础上，根据环评技术导则及其它有关文件，编制本项目环境影响报告表。
二、项目现状管网概况
改造前，即现状DN1200砼管从西场立交桥底开始，自东北方向向南沿南岸路快车道敷设，至青年公园东侧与现状DN1200钢管连接。该管线建设年代为上世纪60年代，至今50多年，1997年底内环路动工兴建，南岸路作为内环路A线路由选址，该DN1200砼管均不同程度被骑压。现状管网图见附图3。
三、工程规模
1、建设内容
本项目的主要建设内容（改造后）为：拆除DN1200砼管1500米，新建DN1200球墨管1400米、D1220×12钢管100米、DN600球墨管40米、DN400球墨管60米、DN300球墨管10米、DN100球墨管30米。
2、劳动定员及工作制度
施工人员约20人，施工人员统一由建设单位在外安排食宿。营运期间不需要定点设置管理人员。
3、建设方案比选
方案一：
（1）方案介绍
方案一采用全线大开挖，过涌段采用管道内衬修复。新装一条DN1200球墨铸铁管，管线起点为南岸路与东风西路的交界处西场立交桥底，管道沿着南岸路向南敷设，终点为南岸路与中山八路的交界处青年公园东侧，全长约1500米，全段管线敷设在南岸路的车行道的范围内，需拆除原有DN1200供水管。改造后的管线路由见图1-1，管道纵断面图见图1-2，管道敷设断面图见图1-3。
（2）方案分析
方案一采用大开挖的形式敷设DN1200球墨铸铁管，其中过河涌段采用管道内衬修复。本方案施工较为简单，但在施工过程中可能涉及大量的管线迁移工作，且南岸路车流量较大，交通疏解较为困难，施工时间受以上因素限制。
方案二：
（1）方案介绍
方案二采用管道内衬修复的方式，在原有DN1200输水管内，以PE、树脂或不锈钢为内衬材料，修复原有DN1200输水管。全段DN1200管中有7个三通，这些位置都不能用内衬修复，必须开挖处理。
（2）方案分析
管道内衬修复属于管道非开挖技术的一种。纵观各类非开挖技术，除了铺设新管线的定向钻技术和需要旧管网增容的裂管技术外，旧管网改造修复基本上都是采用管中修复技术思路，通俗地统称为管中管修复技术。
目前国内管中管修复技术从工艺方法上分有几大类：有PE内衬法，有树脂内衬法，有局部内修口，还有不锈钢内衬工艺。因其材料不同、特点不同、工艺方法不同，所适用的管道情况和质量检测方法也不同。这就要求管网管理部门熟悉这些技术特点，在管网修复改造中，结合本地原地下管网情况及地质情况，选用适合应用技术，达到科学修复，事半功倍的效果。方案二的管线布置详见图1-4。
比选结果：
经过多方面对比，方案一新建管线沿车行道敷设，方便运行维护管理，施工难度小、工期短，但对道路交通影响较大，涉及其他管线迁移工作；方案二虽不用新建管线，对交通影响较小，但施工难度大、工期长，且日后维护管理不便。鉴于该管线改造的迫切性和日后相当长时间的维护管理便利性角度出发，且经了解该供水主管无法长时间停水施工，因此方案一较符合现状管网的改造要求。
4、工程施工进度
本项目计划将于2017年8月开始施工，2017年12月建成后使用，本项目整个建设周期5个月。

图1-1 方案一管线布置图

图1-2 方案一管道纵断面图

图1-3方案一管道敷设断面图

图1-4 方案二管线布置图

5、项目沿线环境描述
根据实地勘察，项目沿线在南岸路两侧分布有南源、南岸、羊城装饰材料市场、上村小区、荔湾区华侨小学、粤电花园、荔港南湾、煤建南岸住宅小区、何柳苑、沿街商铺等敏感点，南岸路施工处与住宅小区最近距离约20m，与临街商铺距离约10米。卫星图见附图2。
四、产业政策
1、与《产业结构调整指导目录（2011年本）》（2013年修订本）相符性分析。
根据《产业结构调整指导目录（2011年本）》（2013年修订本），本项目为第一类鼓励类第二十二项“城市基础设施”中的“9.城镇供排水管网工程”。
2、与《广东省主体功能区产业发展指导目录（2014年本）》相符性分析。
根据《广东省主体功能区产业发展指导目录（2014年本）》，本项目属于优化开发区中的第一类鼓励类第二十一项“城市基础设施”中的“9.城镇供排水管网工程”。
综上，本项目的建设与国家和地方的产业政策相符。

与本项目有关的原有污染情况及主要环境问题:
本项目位于广州市荔湾区南岸路，根据现场调查，项目沿线主要为商住区、商铺和道路，无其他重工业污染源。项目周围主要污染为附近道路的交通噪声、汽车尾气，周边商住区产生的生活污水、生活垃圾、厨房油烟等。
本项目为供水管网改造工程，原有供水管网不产生环境污染，因此不存在与项目有关的原有污染情况。

建设项目所在地自然环境及社会环境简况
自然环境简况（地形、地貌、地质、气候、气象、水文等）
一、地理位置
2005 年开始，广州市原芳村区划归原荔湾区管理，行政区称“荔湾区”。并区后的荔湾区位于广州市的西部，地理坐标为 113°10′至 113°15′，北纬 23°02′至 23°09′。北面是白云区的石井镇，南靠珠江后航道，与番禺大石镇、南海平洲镇相邻，东面以南北走向的人民路为界与越秀区相接并以珠江为界与海珠区隔江相望，西与佛山南海区接壤。
二、气象、气候
荔湾区所在地位于北回归线以南，属于南亚热带季风气候区，气候温暖潮湿，雨
量充沛，年平均气温 21.8 ℃，年平均气压为 1012 hPa，历年最大降雨量为 2865 mm（1920 年），最小雨量为 1113 mm（1916 年），年平均降雨量为 1657 mm。每年降雨量多集中在 4~9 月份，前期为热雷雨，后期为台风雨，合占全年降雨量的 81%，降雨量最小是 12 月，占全年降雨量的 1.4%左右。年平均相对湿度为 77%，全年日照时数为 1862 小时，年蒸发量 1276 mm。
本地区属亚热带海洋季风气候区，季风分明，秋、冬季吹北风和西北风为主，春、
夏季吹南风和东南风为主。全年风向以北风为主导风向，其次为东南风、东风，年平
均风速为 1.9 m/s，静风频率为 33%。夏季常有台风，风速可达 28 m/s，绝对最大风速可达 33.7 m/s。
三、地形、地貌
荔湾区所在的地区位于珠江三角洲北缘，地势平坦且向南向北呈低落之势，西南部平均绝对高程 6 米左右。北面为台地，地势较高。西南、南部略低，高差 2 米左右。由西湾到小北江间，大部分为低洼平原。侵蚀平原分布于区内的克山和西村一带。堆积平原分布于西关大部分地区。平原地势向南向西呈低落之势，中山七路东段到西山最高，光复北路一带标高为 109 米以上，龙津路 108 米比逢源路 107 米高，最低处在丛桂路涌边。
原芳村区地处珠江三角洲平原北缘， 平均绝对高程 5.5~5.8 米， 相对高差 2 米左右，多为第四纪堆积层，厚 1.5~30 米。在白鹤洞一带，有顶部高程相差很小的小山岗群，台地东西长约 1000 米，最高标高 25.2 米，属二级台地。海北村、海南村各有一座小山岗，岗顶标高 17~20 米，岗体保留不够完整，且面积很小。
四、河流水文特征
荔湾区水系发达，其城区跨越珠江两岸。域区河流众多，白沙河流经广东境内后在该区汇入珠江。2005 年广州行政区划大调整后，原芳村区被撤销，成为荔湾区的一部分，其域内的“母亲河”——花地河是珠江的主要支流。花地河自北向南贯穿芳村，河长约 8.44 公里，北接珠江西航道，南连平洲水道，中段西部与广佛河相通，船只取道往来。除此之外，荔湾区还有荔湾涌、下市涌、司马涌、河涌等小河流若干，共同组成了荔湾区发达的水系。

五、本项目所在区域环境功能属性见下表：
表1 项目所属功能区区划分类表
序号
功能区类别
功能区分类及执行标
1
水功能区
珠江西航道（广州沙贝~广州大桥段），饮用水功能，水质目标为Ⅲ类，执行《地表水环境质量标准》（GB3838-2002）Ⅲ类标准。
2
环境空气功能区
属二类区，执行《环境空气质量标准》（GB3095-2012）二级标准
3
环境噪声功能区
属4a类区，执行《声环境质量标准》（GB3096-2008）4a类标准
4
基本农田保护区
否
5
风景名胜保护区
否
6
水库库区
否
7
城市污水处理厂集水范围
是，大坦沙污水处理厂
8
管道煤气干管区
是
9
是否允许现场搅拌混凝土
否
10
是否《广州市环境保护条例》第二十四条规定的范围
否

六、大坦沙污水处理厂简介
大坦沙污水处理厂是广州市第一座大型污水处理厂，坐落于广州西郊大坦沙岛，占地面积 25 公顷，设计总处理能力 55 万吨/日，主要处理荔湾区、越秀区河涌的合流污水以及白云区石井河、新市涌和景泰涌的污水，服务面积 89.7 平方公里，服务人口约 142.7 万。该厂分三期建设完成，目前总污水处理能力为 55 万吨/日，建成厂外配套提升泵站 14 座。一期工程于 1978 年开工建设，1989 年 12 月建成投产，设计处理能力为 15 万吨/日，采用生物除磷脱氮活性污泥法（简称 A2/O 工艺）。二期工程于 1992 年开工建设，1996 年 12 月建成投产，设计处理能力为 15 万吨/日，采用 A2/O 工艺。
一、二期挖潜改造工程于 2000 年 1 月开工建设，同年 10 月建成投产，增加一、二期处理能力 3 万吨/日。三期工程于 2002 年开工建设，2004 年 7 月建成投产，设计处理能力为 22 万吨/日，采用倒置 A2/O 工艺。一、二、三期尾水排放均执行《城镇污水处理厂污染物排放标准》（GB18918－2002）一级 B 标准。

社会环境简况（社会经济结构、教育、文化、文物保护等）：
一 、 行政区划
荔湾区是广州市独具岭南特色的中心城区、新型城市化发展的都会区，定位为广佛肇经济圈产业聚焦区、广州西联战略的重点区、珠江前后航道商业与生态功能的交汇区。新中国成立后，1952 年设西区，1960 年 8 月改称荔湾区至今。2002 年广州市政府实施行政区划调整，将大坦沙岛划入荔湾区。2005 年经国务院批准，将原芳村区的行政区域划归荔湾区管辖。现陆地面积 59.1 平方公里，水陆面积 62.4 平方公里。
荔湾区下辖 22 条行政街，195 个社区居委会。22 个行政街分别是：金花街、南源街、西村街、逢源街、多宝街、龙津街、昌华街、岭南街、华林街、沙面街、站前街、彩虹街、桥中街、石围塘街、花地街、茶滘街、冲口街、白鹤洞街、东漖街、东沙街、中南街、海龙街。本规划片区位于东沙街。2015 年末荔湾区常住人口 92．17 万人。年末户籍人口 72．10 万人。
二、经济发展情况
2015年完成地区生产总值1011.9亿元，增长7.2%；固定资产投资（法人在地）334.9亿元，增长63.8%；一般公共预算收入42.2亿元，增长7.4%；税收总额251.3亿元，增长10.7%。
2015年，荔湾区优化产业结构促增长。大力发展电子商务，花地河电子商务集聚区被评为国家电子商务示范基地，共聚集电商企业130家，其中，新增企业20家；全年网上交易额4300亿元，网络销售额394.7亿元、增长1.9倍。加快发展智能制造产业，其中，以广州市3 D打印产业园为载体，集聚3 D打印企业17家；发挥广钢老工业基地文化优势，发展工业智能设计服务业，集聚企业20家；瞄准高科技智能领域，新引入可穿戴智能设备企业2家。推动专业市场升级改造，改造提升6个品牌市场，注销12个低端市场，万商台、酷有拿货网等平台实现与专业市场对接。
三 、 科技和教育概况
科技：2015 年，荔湾区出台科技创新系列政策，实施财政投入和孵化器双倍增计划，科技创新引领作用不断增强。加快“大众创业、万众创新”基地建设，全区经认定的高新技术企业44家，全年新登记市级科技企业孵化器9家，面积16.8万平方米，总面积达30万平方米。积极扶持及鼓励区内企业申报中央、省市财政各项资金，共受理资金申请74项3.6亿元。推动企业成为创新主体，全年区本级财政科技投入1.7亿元，全社会研究与试验发展经费投入8亿元，全区专利申请总量5461件，增长61.6%、列全市第二。
教育卫生体育：完成第一批23所特色项目学校评估验收，启动第二批22所特色项目学校建设；全面完成义务教育阶段公办学校标准化建设；区属学校一本、二本及专科上线率稳定保持全市前列，教育质量稳步提升。完成区二医院与区中医医院合并工作，与广州医科大学深化合办荔湾区中心医院；全区21个社区卫生服务中心门诊人次同比增长34.3%，比市平均值高21%，每人次门诊费用75.8元，比市平均值低22.4%，看病贵、看病难问题持续改善；发展中医药特色服务，华林街社区卫生服务中心成为国家级中医类全科医生规范化培养基地。建立街道计生办证规范服务模式；贯彻落实“单独两孩”政策，全面完成省、市年度人口计划任务。充分发挥体教结合优势，夺得第十六届市青少年运动会学校体育组总分、金牌数第一名。
四、文物 保护
荔湾区内拥有禅宗达摩的“西来初地”、千年道教庙宇“仁威祖庙”、明代海外贸易管理机构“怀远驿”、全国重点文物保护单位和岭南建筑艺术宝库 “陈家祠”、清代唯一的外贸通商口岸“十三行”、“中国历史文化名街”和欧陆风情历史建筑群“沙面”、岭南一代名园“海山仙馆”、粤剧艺术圣地“八和会馆”、全国最早的丝织行业协会“锦纶会馆”、中国最早的柴油机厂“协同和机械厂”、中国最早最大的百货商店“南方大厦”、新中国第一家五星级酒店“白天鹅宾馆”、广州市第一条商业步行街“上下九”、古代羊城八景之一“荔湾渔唱”的“荔枝湾”、岭南建筑重要标志“骑楼街”等。
本项目选址不在文物保护范围内。

环境质量现状
建设项目所在地区域环境质量现状及主要环境问题（环境空气、地表水、声环境等）：
1、环境空气
本项目位于广州市荔湾区南岸路。根据《广州市环境空气功能区区划（修订）》(穗府[2013]17号文)中的环境空气质量功能区的分类及标准分级，本项目大气环境质量评价区域属二类区，执行《环境空气质量标准》(GB3095-2012)二级标准。
本次环境空气质量现状调查采用广州市环境保护局官网发布的广州市空气质量实时发布系统西村区域 2016年4月15日～2016 年4月19日大气环境常规监测数据进行评价，监测结果如下表所示。
表2 环境空气质量现状监测结果统计表 单位：mg/m3
日期
SO2（1h）
PM2.5（24h）
O3（1h）
NO2（1h）
PM10（24h）
CO（1h）（mg/m3）
2016.4.15
5
32
15
31
37
0.74
2016.4.16
6
50
5
80
72
1.58
2016.4.17
3
29
4
62
45
0.97
2016.4.18
6
22
11
52
30
1.24
2016.4.19
5
21
41
89
49
1.31
评价标准
500
75
200
200
150
10
根据以上数据分析，监测点的 SO2、NO2、CO、O3 小时平均浓度，PM 2.5、PM10的日平均浓度均达到《环境空气质量标准》（GB3095-2012）中的二级标准，说明建设项目所在区域环境空气质量良好。
2、地表水环境
本工程所在区域属于大坦沙污水处理厂纳污范围，污水处理厂出水达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级 B 标准后排入珠江西航道（广州沙贝~广州大桥段）。
根据粤环[2011]14 号文《广东省地表水环境功能区划表》中的有关规定，珠江西航道（广州沙贝至广州大桥）属饮用水功能，水质目标为Ⅲ类，水质评价标准相应执行《地表水环境质量标准》（GB3838-2002）Ⅲ类标准。为了解建设项目受纳水体环境质量现状，本评价选取《广州市环境监测年鉴》（2014年度）珠江西航道上的控制断面——黄沙断面进行地表水环境现状评价。监测结果显示：珠江西航道黄沙断面的水质中，溶解氧、高锰酸盐指数、生化需氧量、氨氮、总磷、石油类、粪大肠菌群、化学需氧量监测值有超出《地表水环境质量标准》（GB3838-2002）Ⅲ类标准限值的现象，溶解氧、氨氮及石油类100%超标，按污染指数排列，各主要污染物的超标程度由大到小排列为：溶解氧>氨氮=石油类>粪大肠菌群>总磷>1。
表3 珠江西航道黄沙断面水质现状监测结果 （单位：mg/L，除pH外）
断面
指标
水温
pH值
溶解氧
高锰
酸盐
指数
五日
生化
需氧量
氨氮
总磷
挥发酚
石油类
阴离子
表面活
性剂
粪大肠
菌群
化学
需氧
量
黄沙
样品数
36
36
36
36
36
36
36
36
36
36
36
36
最大值
31.8
7.21
2.18
11.00
5.98
2.67
0.533
0.001
0.235
0.118
41000
20.2
最小值
16.5
6.79
2.82
2.42
2.25
1.530
0.133
0.001
0.053
0.025
8800
8.63
平均值
23.9
7.04
2.50
5.38
3.83
2.172
0.288
0.001
0.109
0.064
17364
16.3
超标率
—
0.00
100
33.3
47.22
100
55.6
0.00
100
0.00
83.3
2.78
污染指数
—
0.02
5.49
0.90
0.96
2.17
1.44
0.20
2.17
0.32
1.74
0.81
由此可见，项目纳污水体所受污染较严重，不能完全满足《地表水环境质量标准》（GB3838-2002）Ⅲ类标准的要求。分析水质超标的原因，主要是由于部分生活污水未经处理直排河涌所致，随着城市污水处理厂的扩建、污水管网铺设逐步完善，周边区域生活污水处理率将会得到提高，纳污水体的水质将有望得到好转。
3、声环境
本项目位于广州市荔湾区南岸路。项目所在地道路红线两侧30m范围内属4a类区，30m范围外属2类区。项目位于所在道路30m范围内，因此本项目的建设应执行《声环境质量标准》（GB3096-2008）4a类标准。
项目沿线敏感点均是三层以上的建筑楼房，因此各敏感点临项目第一排执行《声环境质量标准》（GB3096-2008）4a类标准，第二排及以后执行《声环境质量标准》（GB3096-2008）2类标准。
本次噪声监测方法严格按照《声环境质量标准》（GB3096-2008）要求进行，本次评价沿建设项目四周边界布设了4个环境噪声测点，分昼、夜间监测四周边界噪声，噪声现状监测结果见下表：
表4 声环境现状监测结果 单位：dB(A)
编号
监测地点
昼间Leq
夜间Leq
测值
标准
测值
标准
N1
上村小区
58.9
≤70
46.3
≤55
N2
南源
56.5
≤70
44.2
≤55
N3
煤建南岸小区第一排
58.3
≤70
47.6
≤55
N4
羊城装饰材料市场（南岸路东面）
59.5
≤70
46.1
≤55
从表5可知，项目各边界昼夜噪声级符合《声环境质量标准》（GB3096-2008）中的4a类区要求。
主要环境保护目标(列出名单及保护级别)：
项目位于商业、住宅、交通混合区，在建设和经营过程中必须采取有效的环保措施，尽可能使区域环境空气质量、水环境质量和声环境质量不因本项目的建设而受到影响。
1、水环境保护目标
保护珠江西航道（广州沙贝至广州大桥）的水环境质量不因本建设项目的建设而明显恶化，使其符合《地表水环境质量标准》（GB3838-2002）Ⅲ类标准。
2、声环境保护目标
保护项目周围声环境质量，尽量减少对外部环境不良干扰及影响，使其符合《声环境质量标准》（GB3096-2008）4a类标准的要求。
3、空气环境保护目标
环境空气保护目标是该区域周围地区的环境空气质量，不因本项目建成后对大气环境造成明显影响。
4、生态保护目标
保护该项目建设地块的城市生态环境，使其能实现生态环境的良性循环，创造舒适的工作和生活环境。
表5 项目周边环境敏感点及保护目标一览表
序号
管线沿线道路
保护对象
规模
方位
距离
（m）
性质
环境保护目标
1
南岸路
南源
200户
东面
25m
住宅
环境空气达到《环境空气质量标准》（GB3095-2012）二级标准；声环境达到《声环境质量标准》（GB3096-2008）4a类标准

2
南岸路
上村小区
100户
西北面
29m
住宅
3
南岸路
粤电花园
150户
西面
第一排临项目28m
住宅
4
南岸路
煤建南岸住宅小区
80户
西面
第一排临项目20m
住宅
5
南岸路
羊城装饰材料市场
60户
东面
10m
商业
6
南岸路
南岸
400户
东面
120m
住宅
环境空气达到《环境空气质量标准》（GB3095-2012）二级标准；声环境达到《声环境质量标准》（GB3096-2008）2类标准
7
南岸路
荔港南湾
500户
西面
45m
住宅
8
南岸路
荔湾区华侨小学
800人
西面
40m
学校
9
南岸路
荷柳苑
50户
西面
58m
住宅
10
南岸路
南源花园
2000户
东面
165m
住宅

15

评价适用标准

环
境
质
量
标
准

1、珠江西航道（广州沙贝至广州大桥段）水质标准执行《地表水环境质量标准》（GB3838-2002）Ⅲ类标准，如表6所示；
2、本项目所在地为环境空气功能二类区，执行《环境空气质量标准》（GB3095-2012）的二级标准，如表6所示；
3、本项目南岸路供水管道改造处应执行《声环境质量标准》（GB3096-2008）4a类标准，如表6所示。
表6 本项目所在区域执行的环境质量标准
要素
分类
标准名称
适用
类别
污染因子
标准限值
评价对象
浓度限值（μg/m3）
环
境
空
气
《环境空气质量标准》（GB3095-2012）
二级
SO2
日均值
150μg/m3
评价区域内环境空气
小时均值
500μg/m3
NO2
日均值
80μg/m3
小时均值
200μg/m3
PM10
日均值
150μg/m3
PM2.5
日均值
75μg/m3
CO
小时值
10μg/m3
O3
小时值
200μg/m3
地
表
水
环
境
《地表水环境质量标准》（GB3838-2002）
Ⅲ类
pH
6~9
珠江西航道（广州沙贝至广州大桥段）
CODCr
≤20mg/L
BOD5
≤4mg/L
溶解氧
≥5 mg/L
NH3-N
≤1.0mg/L
TP
≤0.2mg/L
声
环
境
《声环境质量标准》（GB3096-2008）
4a类
等效连续A声级Leq
昼间≤70dB(A)
夜间≤55dB(A)
南岸路道路红线两侧30m范围内

污
染
物
排
放
标
准
1、本项目施工期废水经沉淀后处理全部回用于场地洒水；施工场内不设置临时卫生间，施工人员使用卫生间依托周边商铺解决，且运营期无废水外排；
2、本项目施工期外排废气达到广东省地方标准《大气污染物排放限值》（DB44/27-2001）第二时段无组织排放监控浓度限值，如表7所示；
3、施工期噪声执行《建筑施工场界环境噪声排放标准》（GB12523-2011）标准，如表7所示。
表7 本项目各类污染物排放标准
要素
分类
标准名称
适用
类别
污染因子
排放限值
废气
广东省地方标准《大气污染物排放限值》（DB44/27-2001）第二时段
无组织排放监控浓度限值
烟尘
无组织排放监控浓度限值≤1.0mg/m3
二氧化硫
无组织排放监控浓度限值≤0.4mg/m3
氮氧化物
无组织排放监控浓度限值≤0.12mg/m3
颗粒物
无组织排放监控浓度限值≤1.0mg/m3
沥青烟
/（生产设备不得有明显无组织排放存在）
噪
声
施
工
期
《建筑施工场界环境噪声排放标准》（GB12523-2011）
—
等效连续A声级Leq
昼间≤70dB(A)
夜间≤55dB(A)

总量
控制
标准

项目为供水管网改造工程，产生的污染物主要集中在施工期，为暂时性污染，施工结束后各种污染可以消除，因此不建议本项目设置总量控制指标。

建设项目工程分析
工艺流程简述（图示）：
（一）施工期流程图：

图5-1 项目施工期工艺流程
本工程的勘探资料表明，管道铺设深度范围内主要存在以下土层：素填土、 粉质粘土、粗砂和砾砂，局部存在粉细砂、细砂。供水管道敷设在南岸路地面之下，不临时占用绿化用地。
加强回填土堆放场的管理，要制定土方表面的压实、定期喷水、覆盖等措施；不需要的泥土、建筑材料弃渣应及时运走，不宜长时间堆积。

主要污染工序：
一、施工期
1、噪声
产生施工噪声的机械主要包括挖土机、钻孔桩机、推土机、吊车、载重车辆以及切割机等。施工期各类施工机械设备产生噪声值见下表。

表8 各类施工机械噪声状况 （单位：dB（A））
序号
施工设备
距离（m）
噪声值
1
压路机
5
80~90
2
挖掘机
5
80~86
3
推土机
5
83~88
4
吊车
5
80~90
5
载重车辆
5
80~90
6
切割机
5
80~90

2、废气
本项目主要建设内容为供水管道的改造。施工期对环境空气影响最主要的是粉尘，机械设备废气、车辆尾气以及路面修复时的沥青烟雾。
干燥地表的开挖和钻孔产生的粉尘，一部分悬浮于空中，另一部分随风飘落到附近地面和建筑物表面。在开挖泥土的过程中，在风力较大时，会产生粉尘扬起。
在装卸和运输过程中，会造成部分粉尘扬起和洒落；雨水冲刷夹带的泥土散布路面，在晒干后因车辆的移动或刮风会再次扬尘；开挖的回填过程中也会引起大量粉尘飞扬；另外建筑材料的装卸、运输、堆砌过程中也会引起洒落及飞扬。
各类施工机械和运输车辆亦会排放一定量的废气，排放主要污染物为CO、NOx、SO2。
管道铺设结束后，路面修复沥青摊铺过程产生的沥青烟雾，会释放苯并[a]芘、酚和THC。
施工期环境空气影响主要跟施工方式有关，项目管道均沿着道路进行，距离道路旁边的商铺较近，若不注意，对商铺人员容易造成影响。
3、废水
施工现场不设施工营地及临时食堂等设施，施工人员食宿依托周边民居生活设施解决，无生活污水产生。施工期间产生的废水主要来自施工污水（包括机械设备、车辆的冲洗用水）以及暴雨的地表径流。施工废水包括开挖和钻孔产生的泥浆水、机械设备运转的冷却水和洗涤水；暴雨地表径流冲刷浮土、建筑砂石、垃圾、弃土等，不但会夹带大量泥沙，而且会携带水泥、油类、化学品等各种污染物。排水过程产生的沉积物如果不经处理进入地表水，会引起水体污染。
施工废水中的主要污染因子是SS、石油类等。施工废水就近修建沉淀池经过预处理后回用于工地，不会影响当地地表水环境质量。
4、固体废弃物
施工期固废主要为项目施工过程产生的弃土、拆除路面建筑垃圾以及施工人员的生活垃圾。
根据主体设计资料，本工程土石方开挖总量3817.4m3，回填总量2722.7m3，外购砂964m3，产生弃方2058.7m3。
项目施工高峰期，施工人员人数可达20人，生活垃圾的产生量按0.5kg/d·人计，施工期约5个月，则施工期产生的生活垃圾为1.5t。
同时，施工过程还会产生废旧模板、钢筋断头、混凝土块及废旧管材等建筑垃圾。类比同类项目，施工期产生的建筑垃圾约18.6t。
如不妥善处理这些弃土、生活垃圾、建筑垃圾，则会影响周围环境。
5、水土流失
施工过程中开挖管网沿线会导致土壤侵蚀程度加大，同时破坏两侧绿化，如果本项目不对水土流失状况做相关处理措施，项目所在地雨量集中，降水强度大，极易造成管网沿线路段的景观破坏、灌渠污染。
二、营运期
本工程的主要任务是确保供水管网的安全运行，减少管道爆漏维修费用和水量损失，保障沿街用户的财产安全，该管线的改造刻不容缓。本项目建设后能降低南岸路沿线管道爆漏的风险，提高供水的安全性。
营运期项目本身不产生污染源，建设单位在施工前应该重视管材的质量，选用优质管材，减少管材破裂的几率，做好管线周边的防渗工程，同时，营运期间应加强对管线的巡查，一旦发现跑冒滴漏现象，及时进行抢修，将项目潜在对环境不利的影响将到最低。

项目主要污染物产生及预计排放情况
类型
内容

排放源
污染物
名称
处理前产生浓度及产生量
排放浓度及排放量
水污染物
施工期

施工废水

SS
石油类
SS、石油类集中截留后，经隔油、沉淀处理后全部回用至工地，不外排
大
气
污
染
物
施工期
施工场内
扬尘
少量，无组织排放
少量，无组织排放
车辆运输
施工机械柴油燃烧废气
NOx、碳氢化合物、CO、SO2、烟尘和烟色
少量，无组织排放
少量，无组织排放
运输车辆尾气
修复沥青路面
沥青烟雾
少量，无组织排放
少量，无组织排放
固体废物
施工期
土石方开挖
弃土
2058.7m3
运至市政规定余泥渣土受纳场
拆除路面建筑垃圾
建筑垃圾
18.6t
分类回收，交废物收购站处理；不能回收利用的，由有处理资质的单位及时清运至指定受纳地点
生活垃圾
生活垃圾
1.5t
垃圾统一收集后，交环卫部门处理
噪 声
施工期
施工场地
挖土机、钻孔桩机、推土机、吊车、载重车辆、切割机等噪声
80~95dB（A）
《建筑施工场界环境噪声排放标准》
昼间≤70dB（A）；夜间≤55dB（A）
其他
/
主要生态影响：
1、对生态环境的影响
（1）施工期
根据设计单位提供资料，本工程管线为南岸路，目前道路现状主要为沥青路面。本项目主要是在现状道路上进行施工，不涉及占用绿化用地。自来水供水管道属于城市地下永久性隐蔽工程设施，不永久占用土地。
（2）营运期
本工程自来水供水管网工程改造完成后，供水系统更加发达通畅，无生态影响。
2、水土流失对环境的影响
（1）施工期水土流失
①破坏地表路面，产生新的裸露坡面，为水土流失提供了有利条件。施工前的场地清理和路基清表作业，这些施工作业均造成了现状水
