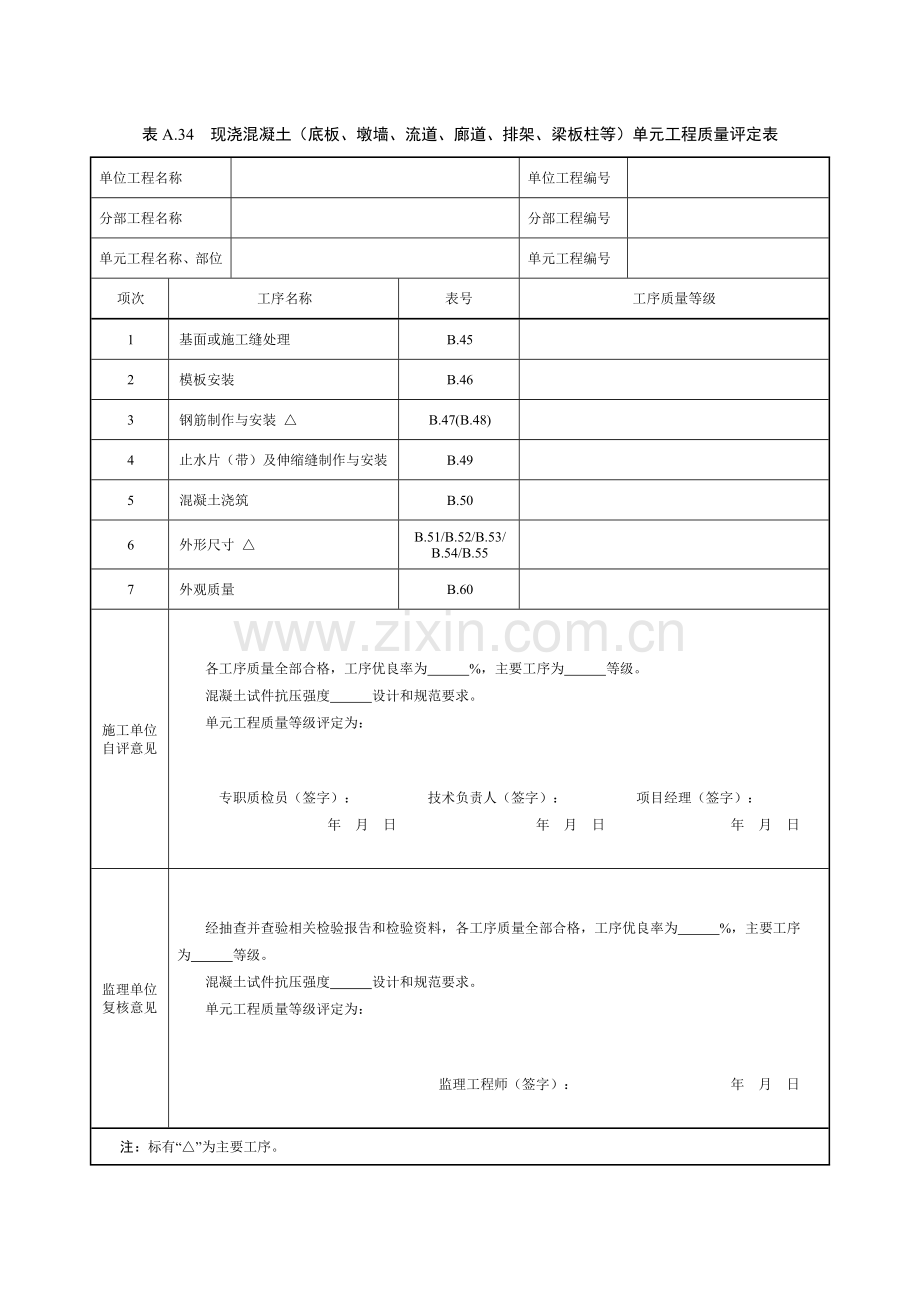

表A.34 现浇混凝土（底板、墩墙、流道、廊道、排架、梁板柱等）单元工程质量评定表单位工程名称单位工程编号分部工程名称分部工程编号单元工程名称、部位单元工程编号项次工序名称表号工序质量等级 1 基面或施工缝处理 B.45 2 模板安装 B.46 3 钢筋制作与安装 △ B.47(B.48) 4 止水片（带）及伸缩缝制作与安装 B.49 5 混凝土浇筑 B.50 6 外形尺寸 △ B.51/B.52/B.53/ B.54/B.55 7 外观质量 B.60 施工单位自评意见各工序质量全部合格，工序优良率为 %，主要工序为等级。混凝土试件抗压强度设计和规范要求。单元工程质量等级评定为：专职质检员（签字）：技术负责人（签字）：项目经理（签字）：年月日年月日年月日监理单位复核意见经抽查并查验相关检验报告和检验资料，各工序质量全部合格，工序优良率为 %，主要工序为等级。混凝土试件抗压强度设计和规范要求。单元工程质量等级评定为：监理工程师（签字）：年月日注：标有“△”为主要工序。表B.45 基面或施工缝处理工序质量评定表单位工程名称单位工程编号分部工程名称分部工程编号单元工程名称、部位单元工程编号项次检验项目设计值质量要求（允许偏差）检验记录评定（合格率）主控项目 1 土基基面符合设计要求，且已通过验槽 2 施工缝表面洁净，无乳皮，无积水，无积渣杂物；成毛面，微露粗骨料一般项目 1 基面高程有混凝土垫层：±20 mm；无混凝土垫层：-20 mm～0 mm 2 地下水位低于基面500 mm 施工单位自评意见检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：专职质检员（签字）：技术负责人（签字）：年月日年月日监理单位复核意见经复核，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：监理工程师（签字）：年月日表B.46 模板安装工序质量评定表单位工程名称单位工程编号分部工程名称分部工程编号单元工程名称、部位单元工程编号项次检验项目设计值质量要求（允许偏差）检验记录评定（合格率）主控项目 1 稳定性、刚度和强度符合模板设计要求 2 承重模板底面高程 0 mm～5 mm 3 截面尺寸底板长度、宽度 ±5 mm 底板对角线 ±10 mm 柱梁、墩墙、流（廊）道的长度、宽度 -5 mm～+4 mm 4 轴线位置底板、梁、板 10 mm 墩墙、柱、流（廊）道 5 mm 5 垂直度墩墙高度≤5 m：6 mm；高度>5 m：8 mm 门槽 <0.1%H，且<5 mm 一般项目 1 错台外露表面 2 mm 隐蔽内面 5 mm 2 平整度外露表面木模：3 mm；钢模：2 mm 隐蔽内面 5 mm 3 板面缝隙 2 mm 4 预留孔洞中心线位置 5 mm 截面尺寸 0 mm～10 mm 5 搁置装配式构件的支承面高程 -5 mm～+2 mm 6 脱模剂涂刷脱模剂质量符合要求，涂刷均匀，无明显色差 7 模板表面表面光洁，无污物施工单位自评意见检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：专职质检员（签字）：技术负责人（签字）：年月日年月日监理单位复核意见经复核，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：监理工程师（签字）：年月日注1：H为门槽高度。注2：外露表面、隐蔽内面系指相应模板的混凝土结构物表面最终所处的位置。表B.47 钢筋制作与安装工序质量评定表单位工程名称单位工程编号分部工程名称分部工程编号单元工程名称、部位单元工程编号项次检验项目设计值质量要求（允许偏差）检验记录评定（合格率）主控项目 1 钢筋质量符合规范要求 2 钢筋接头的力学性能符合规范要求 3 钢筋保护层厚度 0 mm～10 mm，且不大于1/4设计钢筋保护层厚度 4 钢筋保护层垫块质量符合设计和规范要求 5 钢筋连接外观质量质量评定见钢筋连接外观质量检验项目质量评定表（表B.48）一般项目 1 受力钢筋长度 ±10 mm 2 箍筋各部位长度 ±5 mm 3 钢筋安装位置（长度方向） ±50%设计保护层厚度 4 钢筋弯起点位置 ±20 mm 5 同排箍筋、构造筋间距 ±10%设计间距 6 同排受力钢筋间距柱、梁：±0.5d；板、墙：±0.1倍设计间距 7 双排钢筋排间距 ±10%设计排距施工单位自评意见检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：专职质检员（签字）：技术负责人（签字）：年月日年月日监理单位复核意见经复核，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：监理工程师（签字）：年月日注：d为钢筋直径。表B.48 钢筋连接外观质量检验项目质量评定表序号检验项目设计值质量要求（允许偏差）检验记录评定（合格率） 1 点焊及电弧焊接头和焊缝外观无裂缝、脱焊、漏焊，表面平顺，无明显咬边、凹陷、气孔，钢筋无明显烧伤帮条对焊接头中心纵向偏移差 ≤0.5d 接头处钢筋轴线弯曲 ≤4° 焊缝长度 -0.5d 焊缝高度 -0.05d 焊缝宽度 -0.1d 焊缝表面气孔夹渣在2d长度上≤2个，夹渣的直径≤3 mm 焊缝咬边深度 ≤0.05d，且≤1 mm 2 对焊及熔槽焊接头和焊缝外观无裂缝、脱焊、漏焊，表面平顺，无明显咬边、凹陷、气孔，钢筋无明显烧伤焊接接头根部未焊透深度 f25 mm～40 mm钢筋：≤0.15d； f40 mm～70 mm钢筋：≤0.1d 接头处钢筋中心线位移 0.1d，且≤2 mm 3 绑扎连接缺扣、松扣 ≤20%，且不集中弯钩朝向正确，符合设计要求搭接长度 -5%设计值 4 机械连接带肋钢筋冷挤压连接压痕处套筒外形尺寸挤压后套筒长度为原长度的1.1倍～1.15倍，或压痕处套筒的外径波动范围为原套筒外径的0.8倍～0.9倍挤压道次符合型式检验结果接头弯折 ≤4° 裂缝挤压后肉眼观察无裂缝直（锥）螺纹连接丝头外观质量保护良好，无锈蚀和油污，牙形饱满光滑套头外观质量无裂纹或其他肉眼可见缺陷外露丝扣无1扣以上完整丝扣外露螺纹匹配丝头螺纹与套筒螺纹符合连接要求，螺纹结合紧密，无明显松动，处理方法适当注1：d为钢筋直径。注2：根据实际连接方式，本表相应内容插入表B.47中。表B.49 止水片（带）及伸缩缝制作与安装工序质量评定表单位工程名称单位工程编号分部工程名称分部工程编号单元工程名称、部位单元工程编号项次检验项目设计值质量要求（允许偏差）检验记录评定（合格率）主控项目 1 止水片（带）材料质量符合设计和规范要求 2 止水片（带）接头抗拉强度不小于母材强度的75% 3 止水片（带）外观表面平整，无浮皮、锈污、油渍、砂眼、钉孔、裂纹等 4 搭接长度紫铜止水片：≥20 mm；橡胶、PVC止水带：≥100 mm 5 止水片尺寸宽：±5 mm；高：±2 mm；长：±20 mm 一般项目 1 止水安装位置 ±5 mm，插入深度符合设计要求 2 伸缩缝缝面无外露铁件，缝面平整、垂直，伸缩有效 3 沥青止水井（柱）安装混混凝土井柱外侧打毛；安装位置准确、牢固，上下层衔接良好，沥青充填密实其他井柱与混凝土结合良好，安装位置准确、牢固，上下层衔接良好；沥青填塞密实 4 涂敷沥青料涂刷均匀平整，与混凝土粘接紧密，无气泡及隆起现象 5 填充材料铺设平整、牢固，搭接紧密，厚度均匀；油毡最小厚度不小于设计值的85%；泡沫塑料板等填缝板质量符合设计要求施工单位自评意见检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：专职质检员（签字）：技术负责人（签字）：年月日年月日监理单位复核意见经复核，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：监理工程师（签字）：年月日表B.50 混凝土浇筑工序质量评定表单位工程名称单位工程编号分部工程名称分部工程编号单元工程名称、部位单元工程编号项次检验项目设计值质量要求（允许偏差）检验记录评定（合格率）主控项目 1 原材料质量符合规范要求 2 平仓分层符合设计要求或厚度不大于振捣棒有效长度的90%，铺设均匀，无骨料集中现象 3 混凝土振捣无漏振、欠振、过振，振捣器插入下层50 mm 一般项目 1 原材料称量水、水泥、掺合料、外加剂：±1%；砂、碎石：±2% 2 拌和时间符合规范要求 3 坍落度设计值<40 mm：±10 mm；设计值40 mm～100 mm：±20 mm；设计值>100 mm：±30 mm 4 新老混凝土结合面凿毛并清除干净，水平缝均匀铺1层厚度为20 mm～30 mm水泥砂浆或富砂浆混凝土，无漏铺；垂直面刷水泥净浆 5 积水和泌水无外部水流入，泌水排除及时 6 铺筑间歇时间符合要求，无初凝现象 7 埋设件与模板保护保护良好，符合设计要求 8 含气量（有抗冻要求时） ±0.5% 9 入仓温度（有温控要求时）符合设计要求 10 混凝土养护脱模时间、连续养护时间和养护方式符合规范或设计要求 11 混凝土表面保护符合设计和规范要求施工单位自评意见检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：专职质检员（签字）：技术负责人（签字）：年月日年月日监理单位复核意见经复核，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：监理工程师（签字）：年月日表B.53 现浇混凝土排架与梁板柱构件外形尺寸工序质量评定表单位工程名称单位工程编号分部工程名称分部工程编号单元工程名称、部位单元工程编号项次检验项目设计值质量要求（允许偏差）检验记录评定（合格率）主控项目 1 轴线柱、排架 5 mm 板、梁 8 mm 2 断面尺寸宽度（厚度） ±10 mm 高度 ±5 mm 3 长度 ±10 mm 一般项目 1 垂直度高度5 m以下 10 mm 高度5 m以上 15 mm 2 顶面高程柱、排架 ±20 mm 梁、板 ±10 mm 施工单位自评意见检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：专职质检员（签字）：技术负责人（签字）：年月日年月日监理单位复核意见经复核，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。工序质量等级评定为：监理工程师（签字）：年月日表B.60 混凝土外观质量工序质量评定表单位工程名称单位工程编号分部工程名称分部工程编号单元工程名称、部位单元工程编号项次检验项目质量要求（允许偏差）检验记录评定（等级）合格优良一般项目 1 观感色泽基本均匀，表面基本无附着物色泽均匀，表面清洁 2 露筋无主筋外露，其他个别微露钢筋已按要求处理无露筋 3 缺损已按要求处理重要部位无缺损 4 表面浅层裂缝存在缝宽超过SL 191允许值的浅层裂缝；裂缝经处理符合要求无缝宽超过SL 191允许值的浅层裂缝；裂缝经处理符合要求 5 麻面少量麻面，累计面积≤0.5% 极少量麻面，累计面积≤0.25% 6 蜂窝轻微、少量、不连续，每处面积≤0.1 m2，深度不超过骨料最大粒径；已按要求处理无蜂窝 7 孔洞单个面积≤0.01 m2，经处理符合设计要求无孔洞 8 错台、跑模重要部位无，其他部位轻微；已按要求处理无错台、跑模 9 对拉杆件、对销螺栓孔按规范要求截除和封堵按规范要求截除和封堵，表面光滑平整、不窨潮施工单位自评意见外观质量检验项目全部。工序质量等级评定为：专职质检员（签字）：技术负责人（签字）：年月日年月日监理单位复核意见经复核，外观质量检验项目全部。工序质量等级评定为：监理工程师（签字）：年月日注：浅层裂缝指深度不大于钢筋保护层厚度的表面裂缝。
