升压站竣工总结范本下载.doc

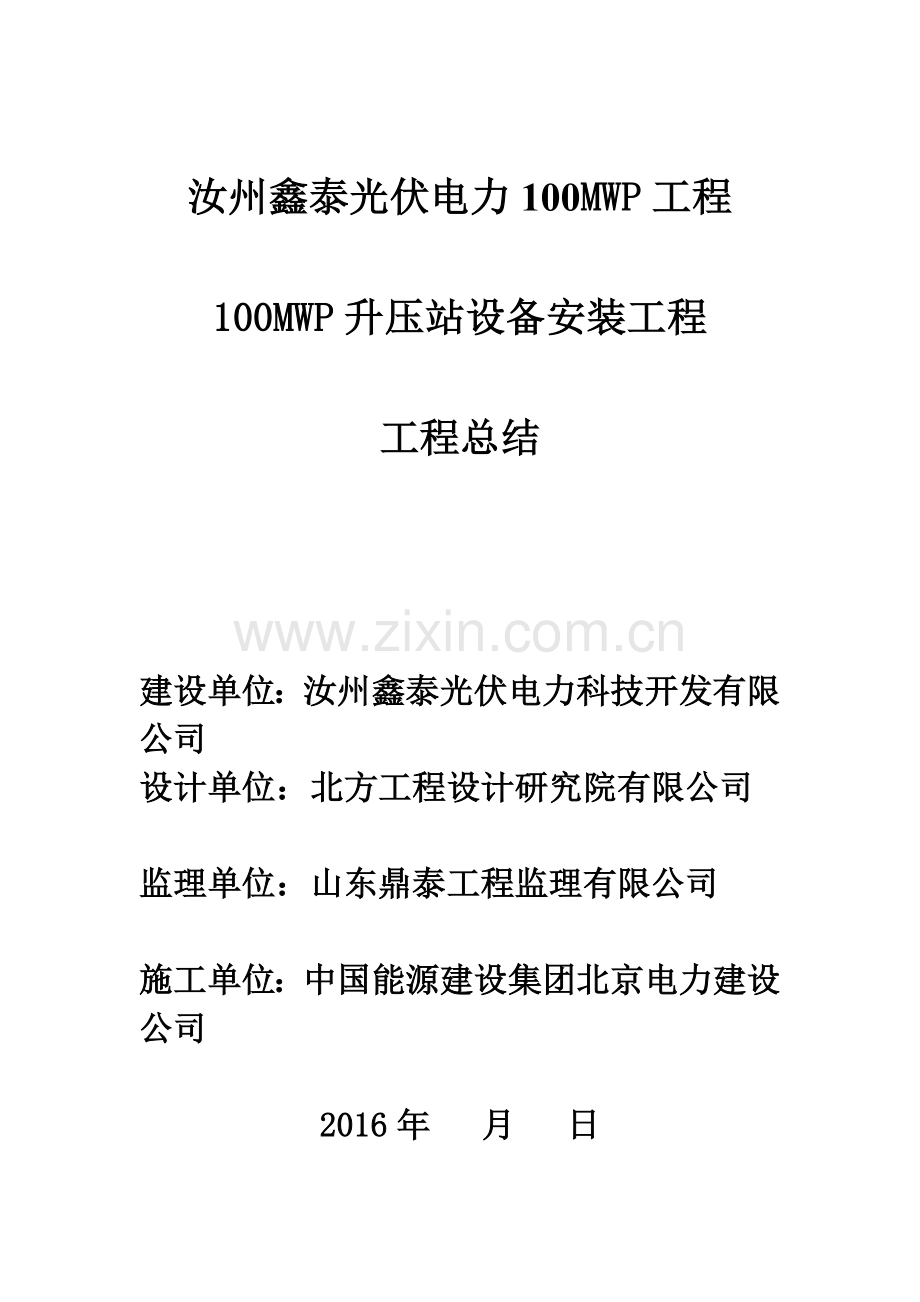

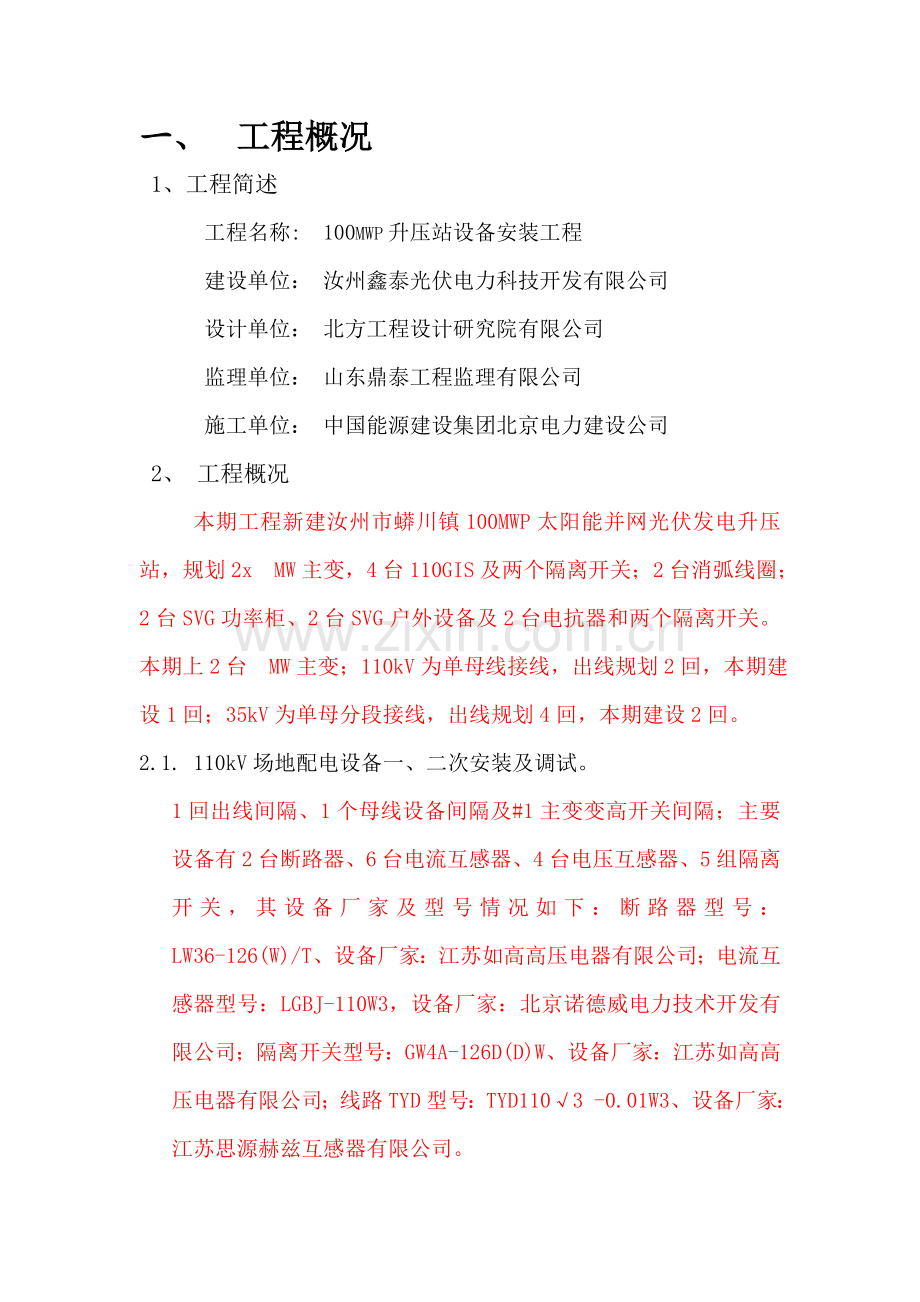

汝州鑫泰光伏电力100MWP工程100MWP升压站设备安装工程工程总结建设单位：汝州鑫泰光伏电力科技开发有限公司 设计单位：北方工程设计研究院有限公司监理单位：山东鼎泰工程监理有限公司施工单位：中国能源建设集团北京电力建设公司2016年 月 日一、 工程概况1、工程简述 工程名称: 100MWP升压站设备安装工程 建设单位： 汝州鑫泰光伏电力科技开发有限公司设计单位： 北方工程设计研究院有限公司监理单位： 山东鼎泰工程监理有限公司施工单位： 中国能源建设集团北京电力建设公司2、 工程概况本期工程新建汝州市蟒川镇100MWP太阳能并网光伏发电升压站，规划2x MW主变，4台110GIS及两个隔离开关；2台消弧线圈；2台SVG功率柜、2台SVG户外设备及2台电抗器和两个隔离开关。本期上2台 MW主变；110kV为单母线接线，出线规划2回，本期建设1回；35kV为单母分段接线，出线规划4回，本期建设2回。2.1. 110kV场地配电设备一、二次安装及调试。1回出线间隔、1个母线设备间隔及#1主变变高开关间隔；主要设备有2台断路器、6台电流互感器、4台电压互感器、5组隔离开关，其设备厂家及型号情况如下：断路器型号：LW36-126(W)/T、设备厂家：江苏如高高压电器有限公司；电流互感器型号：LGBJ-110W3，设备厂家：北京诺德威电力技术开发有限公司；隔离开关型号：GW4A-126D(D)W、设备厂家：江苏如高高压电器有限公司；线路TYD型号：TYD1103 -0.01W3、设备厂家：江苏思源赫兹互感器有限公司。22. #1主变及附属设备一、二次安装调试。主变型号：SZ11-50000/110，设备厂家：江苏中电输配电设备有限公司。2.3. 35kV高压室配电设备一、二次安装及调试。2回出线、1个母线设备间隔、1个接地变间隔及接地变本体柜、1个母联间隔及#1主变变低间隔，8面开关柜（生产厂家为中山明阳电气公司）及1面接地变本体柜（厂家：中电电气）。2.4. SVC系统设备一、二次安装及调试。主要设备包括3次、5次、7次滤波电容器组及TCR自动补偿系统，设备厂家为中山明阳电气公司。2.5. 以上一、二次设备的综合自动化系统安装调试。110kV线路保护型号为RCS-943AMV，厂家为南京南瑞继保电气有限公司；主变保护分为差动保护（MTPR-630Hb）、高后备保护（MTPR-640Hb）、低后备保护（MTPR-640Hb），厂家为珠海万利达；35kV线路保护分为线路保护（MLPR-310Hb）、接地变保护（MTPR-310Hb）、电容器保护（MCPR-310Hb），厂家为珠海万利达；故障录波器型号为ZH-5，厂家为武汉中元华电；母线保护型号为SG B750，厂家为国电南京自动化；直流系统广东易事特电源股份有限公司生产的设备；五防系统为珠海优特五防设备；综合自动化系统由珠海万利达提供后台监控系统。二、 施工工期正式开工时间：2016年7月1日工程竣工时间：2017年 月 日工程施工历时 天竣工。三、 施工技术、质量管理方面本工程的质量目标为合格率达到100%，经自检，工程施工情况满足设计及有关规程规范要求，合格率达到100%。为确保本工程的施工质量，中国能源建设集团北京电力建设公司作为本期工程的施工单位，公司领导十分重视工程的施工进度和质量，工地认真贯彻执行公司的质量方针和质量目标，严格执行 DL/T52lO.l2012版质量管理体系标准，将公司的质量手册、程序文件和北京能源质量控制卡的要求有机地与工程施工结合起来，规范现场施工技术、质量、安全管理工作，保证了施工进度和质量。工地建立了质量保证体系和质量岗位职责，编制了相关的施工技术文件，分别为施工组织设计(电气) 、安全文明施工及环境保护措施、应急预案、主变安装施工方案、站用变及接地变施工方案、互感器、避雷器及支柱绝缘子施工方案、隔离开关安装施工方案、高压开关柜施工方案、干式电抗器施工方案、断路器安装施工方案、电容器安装方案、软导线施工方案、屏柜安装及二次接线施工方案、交直流系统施工方案、继保调试施工方案、电气设备试验施工方案、电缆敷设施工方案、防火封堵作业指导书等方案作为指导施工的纲领性文件，在施工过程中得以贯彻实施。为明确设计思想和施工要点，公司参加由汝州鑫泰光伏电力科技开发有限公司组织的四方的图纸会审；组织技术人员充分熟悉图纸，做好施工技术措施及进行技术交底工作。在施工中及时回收、检查有关安装、调试数据；对重要的施工环节制定施工方案，充分保证了工程的安装质量。为保证施工质量，切实落实了以下的相关制度：（1） 施工图纸的技术会审制度（2） 施工图纸的技术交底制度（3） 施工人员提出设计变更通过“工程联系单”取得设计院、建设单位的认可方可进行施工。（4）隐蔽工程检查采用班组检查与专业相结合的方式，即施工班组在每道工序完工之后，首先进行自检，自检不符合质量要求的予以纠正，然后再由专业检查人员进行检验。（5）各工序完成后，由质检员会同各班组长，按技术规范进行检验，凡不符合质量标准的，坚决予以返工处理，直到再次验收合格。（6）工序中间交接时，必须有明确的质量合格交接意见，每个班组在进行工序施工时，都应当严格执行“三工序”制度，即检查上工序，做好本工序，服务下工序。（7）隐蔽工程在完成上述工作后，邀请现场监理工程师检查验收，我方做好验收记录，签证及资料整理工作。（8）检查未获监理工程师验收通过者，必须返工重做，否则不得进行下道序的施工。（9）隐蔽工程有严格的施工记录，将检查项目、施工技术要求及检查部位等项填写清楚，记录上有技术负责人，质量检查人签字。（10）在施工过程中积极同监理、业主及设计进行沟通，及时处理施工中存在的问题，确保施工质量。（11）所有材料送检均按规范要求实行有见证取样，检测结果均满足设计及规范要求。（12）施工资料和现场施工同步，及时报验，基本齐全、准确、无漏签。四、安全方面 本工程施工过程中没出现人身伤亡事故及设备事故。从工程的施工准备到具体施工过程中，我项目部深入认真学习和贯彻执行安全生产法、建设工程安全生产管理条例及广东省安全生产条例，贯彻执行南方电网的安全生产工作规定、安全生产监督规定和安全生产工作奖惩规定，坚持“安全第一，预防为主”的安全生产方针，认真贯彻落实国家新的建筑施工安全标准及各项安全生产制度，认真执行各项安全生产的技术措施和安全技术规程，在本工程施工现场认真落实各级安全责任制，建立健全安全风险机制，积极开展同“违章、麻痹、不负责任”三大敌人做斗争。五、工程验收本工程已完成工作经过我公司质检部门三级验收及监理方和甲方的验收，项目部对存在的缺陷问题进行了认真整改,已全部消缺完毕,无预留问题。项目部在工程施工过程中，以确保施工安全和工程质量为宗旨，落实施工图纸及国家有关规范规程要求，在汝州鑫泰光伏电力科技开发有限公司及山东鼎泰工程监理有限公司的指导下顺利完成了本工程的预定目标。从整个工程的完成效果看，以下几个方面的质量比以往有所提高：1、电缆敷设观感平整顺直，标示清晰，接线工艺一致。2、继电保护调试项目齐全，无遗、错漏，投产一次成功，运行过程未发生信号、保护误动、拒动。3、电气设备交接试验项目齐全，无遗、错漏，投产一次成功，运行过程中未发生设备事故。4、全站设备安装实现无垫片工程。虽然我们在100Mwp升压站设备安装工程建设过程中，质量管理取得一些效果，但也有不足之处，请各位专家多提高贵意见，我们将认真听取学习，改进工作方式，进一步提高工程质量，更好的为中国能源建设及汝州电网建设服务。 中国能源建设集团北京电力建设公司 汝州鑫泰光伏电力科技开发有限公司
