110kV变电所竣工验收大纲.doc

110kV变电所竣工验收大纲

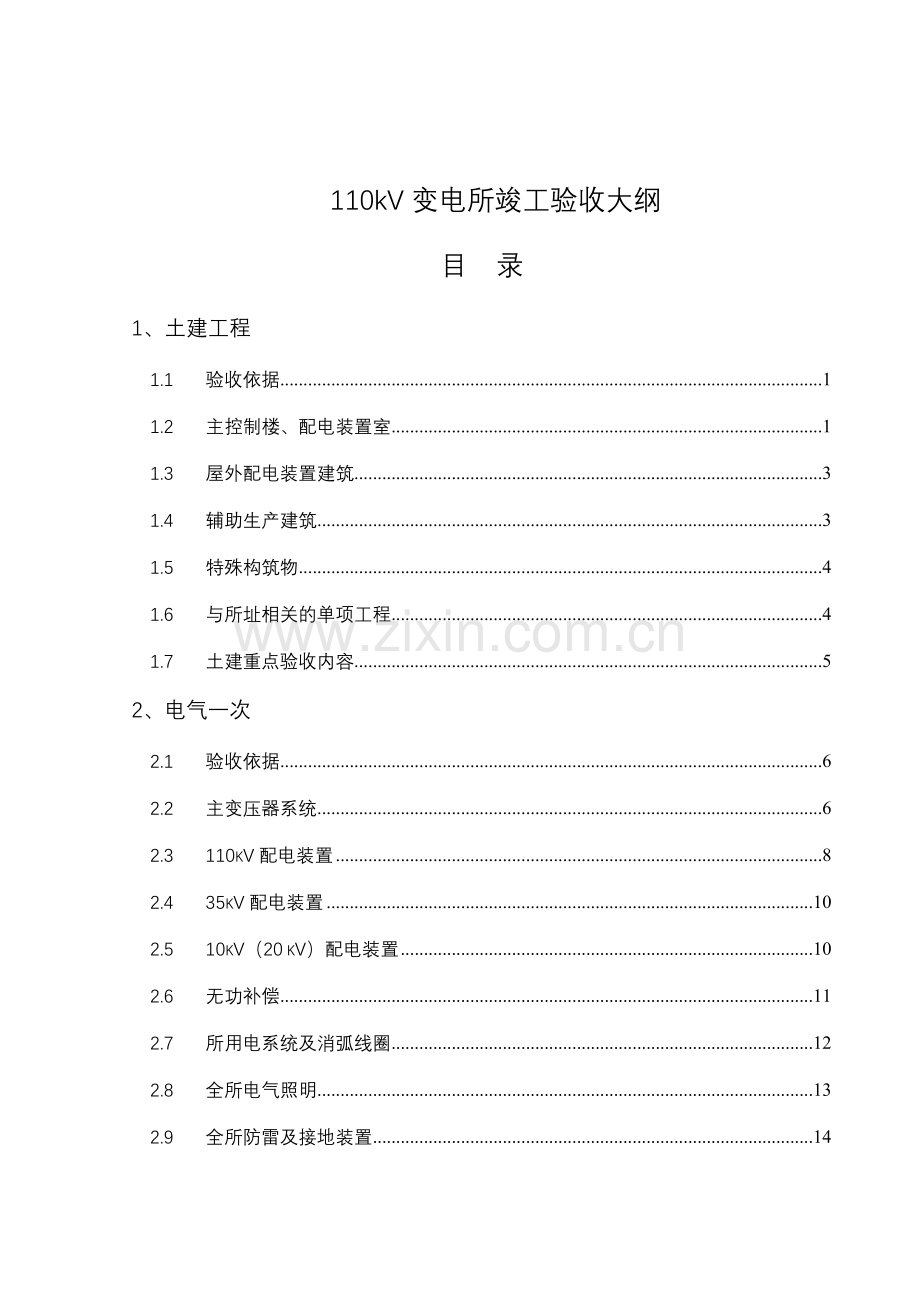

目 录
1、土建工程
1.1 验收依据 1
1.2 主控制楼、配电装置室 1
1.3 屋外配电装置建筑 3
1.4 辅助生产建筑 3
1.5 特殊构筑物 4
1.6 与所址相关的单项工程 4
1.7 土建重点验收内容 5
2、电气一次
2.1 验收依据 6
2.2 主变压器系统 6
2.3 110kV配电装置 8
2.4 35kV配电装置 10
2.5 10kV（20 kV）配电装置 10
2.6 无功补偿 11
2.7 所用电系统及消弧线圈 12
2.8 全所电气照明 13
2.9 全所防雷及接地装置 14
3、电气二次
3.1 验收依据 15
3.2 继电保护和安全自动装置 16
3.3 自动化 18
3.4 通信 19
3.5 直流系统 21
3.6 电能计量 22
3.7 “五防”闭锁系统 22
3.8 视频监控系统 22
3.9 端子箱 23
3.10 电缆敷设 24
4、生产准备
4.1 验收依据 25
4.2 技术资料 25
4.3 运行资料 26
4.4 规程资料 27
4.5 标示、标签 28
4.6 工器具及备品、备件 29
4.7 运行值班人员 30
5、竣工资料
5.1 验收内容 30
5.2 验收要求 33

1. 土建工程
1.1 验收依据
序号
标准文号
标准名称
1
GB50300－2001
《建筑工程施工质量验收统一标准》
2
GB50202－2002
《建筑地基施工基础工程施工质量验收规范》
3
GB50203-2002
《砌体工程施工质量验收规范》
4
GB50204-2002
《混凝土结构工程施工质量验收规范》
5
GB50205-2001
《钢结构工程施工质量验收规范》
6
GB50207-2002
《屋面工程质量验收规范》
7
GB50208-2002
《地下防水工程质量验收规范》
8
GB50209-2002
《建筑地面工程施工质量验收规范》
9
GB50210-2001
《建筑装饰装修工程施工质量验收规范》
10
GB50242-2002
《建筑给排水及采暖工程施工质量验收规范》
11
GB50243-2002
《通风与空调工程施工质量验收规范》
12
GB50303-2001
《建筑电气工程施工质量验收规范》
13
GB50325-2001
《民用建筑工程室内环境污染控制规范》
14

初步设计及施工图设计文件
15
DL/T 521.1-2005
电力建设施工质量验收及评定规程 第1部分

1.2 主控制楼、配电装置室
1.2.1 验收项目
序号
验收内容
验收项目
1
主控制楼
一般土建、上下水道、暖通
2
配电装置室
一般土建、暖通
1.2.2 验收要求
总体要求：满足“江苏110kV变电站土建典型设计”。
1.2.2.1 一般土建
外墙面工艺质量：无脱层、裂缝、空鼓现象；分隔条（缝）宽度、深度均匀、楞角整齐；滴水线顺直、滴水槽深度、宽度一致，门窗框与墙体间缝隙填塞密实平整；立面垂直度、表面平整度、分隔条（缝）平直度等符合施工验收规范要求。饰面板（砖）：粘贴牢固，表面平整洁净，无歪斜、缺棱、掉角和裂缝等缺陷，色泽协调，接缝密实平直、宽窄均匀一致，使用勾缝条压缝，阳角方正。涂料墙面：颜色一致、疏密均匀、无掉粉、起皮、漏刷、透底、反碱等缺陷。
内墙面工艺质量：内墙墙面无渗漏、裂缝，表面光滑、洁净，颜色均匀、墙面无裂缝、无抹纹，线脚和灰线平直方正、清晰美观。孔洞、槽、盒的尺寸正确，边缘整齐、光滑。立面垂直度、表面平整度、（阴）阳角方正和垂直度符合施工验收规范要求。踢脚线高度一致，结合牢固，接缝平整均匀，出墙厚度适宜，表面洁净。
楼地面工艺质量：表面光滑，分隔缝平直。块料地面：表面洁净，色泽一致，接缝均匀，周边顺直，板块无裂纹、掉角和缺楞等现象。环氧砂浆、水泥砂浆地面：表面光滑，颜色一致，无明显裂纹、无脱皮、麻面和起砂等缺陷。活动（防静电）地板：板块与横梁接触处四角平整、严密；切割边不经处理不得镶补安装,并不得有局部膨胀变形；门口或预留洞口应符合设置构造要求。
吊顶：骨架构造正确，固定牢固，表面平整、洁净、美观，颜色均匀一致，接缝宽窄均匀，压条顺直。
门窗安装牢固、门窗扇关闭严密、间隙均匀、开关灵活，附件齐全、安装准确、牢固。
屋面防水工艺质量：屋面防水符合设计和构造要求、符合施工规范规定。排水顺畅、无积水、无渗漏、无空鼓。
1.2.2.2 上下水道
管道敷设、连接、阀门安装等符合设计和验收规范规程要求，不违反“强制性条文”，工艺美观。设备运转正常，运行良好。各类卫生洁具、水暖器材、配件完好，无锈蚀、无渗漏水。排水通畅。
1.2.2.3 暖通
空调设备室外机组风冷一体机安装牢固，室内机位置正确，冷凝水排放畅通，穿墙孔密封；组合机、柜机各功能段连接严密，机组与供回水管连接正确，冷凝水排放管的水封高度符合规范要求。轴流风机叶片安装在同一平面内运转，叶轮与筒体间间隙均匀，安装风机的隔震钢支、吊架符合要求，焊接牢固、焊缝饱满、均匀。
1.3 屋外配电装置建筑
1.3.1 验收项目
主变压器系统、110kV或110kV设备支架及基础、35kV或10kV构架及基础、35kV或10kV设备支架及基础、所用变压器系统、无功补偿设备基础、避雷针塔、电缆沟道、栏栅及地坪。
1.3.2 验收要求
1.3.2.1 油池、设备及构支架护坡等基础
有沉降要求的需按规定进行；基础混凝土表面平整、美观，轴线、标高和外形几何尺寸准确，棱角顺直，设备与基础连接符合规程规定。
1.3.2.2 钢构支架和钢梁
焊接、螺栓连接质量符合设计及规范要求，无裂纹、翘曲、损伤现象，镀锌均匀美观、厚度符合设计要求；构支架倾斜、标高、轴线位移偏差不超过规程规定。
1.4 辅助生产建筑
1.4.1 验收项目
场地平整、所区道路、电缆沟、所区排水、消防系统。
1.4.2 验收要求
场地平整：回填土密实，符合设计和构造要求、符合施工规范规定，无塌陷和不均匀沉降现象。主辅建筑物无不均匀沉降现象。
所区道路：混凝土道路表面平整无龟裂，接缝平直，线直弯顺无折角。伸缩缝位置、宽度和填缝质量符合设计要求和施工验收规范规定。路面无积水。道牙完整、无破损。沥青路面面层平整、坚实、无脱落、掉渣、裂缝、堆挤、烂边、粗细料集中等现象；接茬紧密、平顺、烫缝不应枯焦；侧石、缘石必须稳固，线直弯顺无折角，顶面应平整无错牙，侧石勾缝严密，缘石不得阻水。
电缆沟（槽）、隧道顺直，轴线标高符合要求，沟内无积水。沟盖板表面美观无龟裂、掉角等现象，铺设平整无声响。
所区排水：所区排水通畅无积水。
消防系统：符合设计要求，安装牢固、整齐美观，工作状态良好，系统联动可靠。
1.5 特殊构筑物
1.5.1 验收项目
围墙、挡土墙、防洪排水
1.5.2 验收要求
围墙、挡土墙：组砌正确，无塌陷和不均匀沉降，墙面洁净，整齐美观，无裂缝。
防洪排水：符合设计要求。
1.6 与所址相关的单项工程
1.6.1 验收项目
地基处理、所外道路。
1.6.2 验收要求
桩基：符合设计要求，桩基检测报告内容详尽。
所外道路：参照所区内道路内容和要求验收。
1.7 土建重点验收内容
分类
内 容
项 目
现场
主控制楼、配电装置室
一般土建、上下水道
主变压器系统、110kV或110kV构架
基础、油坑
辅助生产建筑
所区道路、电缆沟道
资料
三材等主要材料等进场复验报告
合格证及进场复验报告
桩基
桩基检测报告
地基基础、地下防水等隐蔽工程
验收记录及见证检测报告
建筑物沉降
沉降观测记录

预验收及消缺情况

2. 电气一次
2.1 验收依据
序号
标准文号
标准名称
1
GB 2317.4-2000
电力金具 验收规则，标志与包装
2
GBJ 147-1990
电气装置安装工程高压电器施工及验收规范
3
GBJ 148-1990
电气装置安装工程电力变压器油浸电抗器、互感器施工及验收规范
4
GBJ 149-1990
电气装置安装工程母线装置施工及验收规范
5
GBJ50169-1992
电气装置安装工程接地装置施工及验收规范
6

国家电网公司十八项电网重大反事故措施及网省公司实施细则
7
DL/T 782-2001
110kV及以上送变电工程启动及竣工验收规程
8
DL/T 5161-2002
电气装置安装工程 质量检验及评定规程

第1部分
通则

第2部分
高压电器施工质量检验

第3部分
电力变压器、油浸电抗器、互感器施工质量检验

第4部分
母线装置施工质量检验

第5部分
电缆线路施工质量检验

第6部分
接地装置施工质量检验

第12部分
低压电器施工质量检验

第17部分
电气照明装置施工质量检验
9

江苏省电力公司交接与预防试验规程

2.2 主变压器系统
2.2.1 验收项目
主变压器、各侧避雷器、中性点隔离开关、中性点电流互感器、中性点避雷器、中性点放电间隙、设备间联线、。
2.2.2 验收要求
主变压器：变压器规格、型号符合设计要求，设备安装符合规范及制造厂要求；本体及冷却器和附件完好无损，密封、无渗漏油、无锈蚀，油漆完好，相位标志正确；调压装置手动、电动可靠，指示正确，电气及机械限位正常，动作次数指示正确；储油柜及各套管油位符合要求，油柜内胶囊涨开；冷却器风扇电动机接线正确、绝缘良好，电源配线布置合理、排列整齐、牢固；温度计指示正确，整定值符合要求；中性点及本体接地良好。
中性点隔离开关：操作机构、传动装置、辅助开关及闭锁装置应安装牢固，动作灵活可靠，位置指示正确。
中性点电流互感器：变比符合设计要求，二次接线正确，空端短路，末端接地良好，准确等级符合要求。
中性点避雷器：应有集中接地并装有能与主接地装置分开的螺栓，焊接符合规范的要求并作防腐处理，接地电阻合格，法兰连接应符合相关要求（放电计数器安装满足要求，设备密封良好，泄漏电流表表计应指在零位）。
放电间隙：间隙安装距离满足设计要求。
设备间联线：安装驰度符合设计要求，线夹压接平直无裂纹，导线无断股、无磨损，连接螺栓、垫圈、外露丝扣符合规范要求（相关设备线夹搭接面已按要求做防腐、抗氧化表层处理）。
2.2.3 重点复查内容
预验收及消缺情况；
主变压器无渗漏；
冷却系统电源检查，合理配置、运行正常和有载调压操作检查；
接地和放电间隙检查；
主变压器技术性能参数检查（现场试验记录、出厂试验报告）；
避雷器、电流互感器技术性能参数检查（设计文件、现场试验记录、出厂试验报告，抽样）；
主变压器系统信号传输检查（抽样检查）。
2.3 110kV配电装置
2.3.1 验收项目
母线、绝缘子串、支柱绝缘子、接地开关；
封闭式组合电器、敞开式断路器、隔离开关、电流互感器、电压互感器、避雷器、穿墙套管、带电显示装置、引线及跳线等。
2.3.2 验收要求
母线：母线规格、绝缘子及穿墙套管型号、采用的金具符合设计要求；软母线安装驰度符合设计要求（管型母线的验收还应包括母线扰度、母线中间伸缩装置以及母线在环境变化时是否满足自由伸缩要求，户外管线还应对母线端部效应的改善及防微风震动措施进行验收），线夹压接平直无裂纹，导线无断股、无磨损，连接螺栓、垫圈、外露丝扣及紧固力拒符合规范要求；电气接触面应连接紧密符合规范。。
封闭式组合电器：组合元件及附件齐全，无损伤、锈蚀；绝缘部件清洁、无受潮、变形；操作机构、联锁装置动作准确、可靠、灵活；SF6气体满足规程规范要求，气体泄漏不超标，气体压力满足要求，接地符合设计及施工规范。各分列元件性能满足下述各元件具体要求，GIS室内应装设SF6、O2含量在线监测装置。
断路器：操作机构动作灵活可靠，电气及机械特性符合要求，110kV断路器现场应作速度测试，机构箱密封防潮良好，辅助回路及元件符合要求；断路器与其操作机构联动正常，分、合闸指示正确，辅助开关动作准确可靠，接点无电弧烧损；SF6断路器的密度继电器报警、闭锁定值符合规定，密度继电器应做校验，电气回路正确，气体压力、泄漏率符合规定，接地符合设计及施工规范。
隔离开关：操作机构、传动装置、辅助开关及闭锁装置应安装牢固，动作灵活可靠，位置指示正确；机构箱密封防潮良好；合闸时三相不同期值符合产品的技术规定；触头接触紧密良好；防误装置功能齐全、性能良好，绝缘子应做探伤试验，接地符合设计及施工规范。
电流互感器、电压互感器：油浸式互感器的油位正常；变比符合设计要求，二次接线正确，准确等级及绕组容量符合要求；金属膨胀器应完好无损，呼吸孔未有堵塞现象，顶盖螺栓坚固；具有吸湿器的互感器，其吸湿剂应干燥，油封油位正常；末屏接地良好。
避雷器：应有集中接地并装有能与主接地装置分开的螺栓，焊接符合规范的要求并作防腐处理，接地电阻合格，法兰连接符合要求；放电计数器密封良好，泄漏电流表表计应指在零位，动作计数器数值显示一致，末端屏蔽符合规定。
穿墙套管：油浸式的油位正常；末屏接地良好，瓷件无裂纹及破损，其轴线应对地垂直，设备安装符合施工规范，防水情况良好。
引线、跳线及支柱绝缘子：引线及跳线安装驰度符合设计要求（户外引线及跳线还应开展相关防风偏校验，并提供风偏校验报告），连接螺栓紧固力矩符合要求，线夹压接平直无裂纹，导线无断股、无磨损，连接螺栓、垫圈、外露丝扣符合规范要求；引线及跳线电气安装距离符合要求。支柱绝缘子瓷件无裂纹及破损，其轴线应对地垂直，设备安装符合施工规范，应做超声波探伤试验。
2.3.3 重点复查内容
预验收及消缺情况；
母线及设备连接线施工工艺检查；
母线弛度、压接、焊接等性能参数检查（设计文件、安装记录、试验报告，抽样检查）；
断路器和隔离开关或SF6组合电器操作和连锁检查；断路器或SF6组合电器技术性能参数检查（现场试验记录、出厂试验报告等）；
避雷器、电流互感器、电压互感器等特性检查（设计文件、现场试验记录、出厂试验报告）；
信号传输检查（抽样检查核对）。
设备及构支架接地检查。
2.4 35kV配电装置
2.4.1 验收项目
软母线、绝缘子串；母线桥、支柱绝缘子，封闭母线桥；
开关柜、敞开式断路器、隔离开关、电流互感器、电压互感器、负荷开关、穿墙套管、引线与跳线等。
2.4.2 验收要求
开关柜安装排列整齐、柜面垂直度、平整度和柜间间隙符合规范要求，固定牢靠，柜内接线整齐，元件标志齐全清晰。柜内设备符合相关规程规范，接地符合设计及施工规范，柜内设备电气距离符合设计要求（高压开关柜外绝缘、封闭母线桥是否满足空气绝缘净距离的要求，或是否采取按江苏省电力公司《国家电网公司十八项电网重大反事故措施》实施细则）中相关可靠的加强绝缘措施用于改善绝缘净距），加热器、温控器、状态指示仪、带电显示装置等辅助二次设备应工作正常。
负荷开关：动作灵活可靠，位置指示正确
其它同110kV配电装置。
2.4.3 重点复查内容
预验收及消缺情况；
断路器和隔离开关或开关柜操作和连锁检查（抽样1个间隔）；
断路器、隔离开关、开关柜、避雷器、电流互感器、电压互感器等设备特性检查（设计文件、现场试验记录、出厂试验报告，抽样检查）；
开关柜技术性能参数检查（现场试验记录、出厂试验报告，除耐压试验报告外，抽样检查）；
信号传输检查（抽样检查）。
柜内电气安全距离符合规定。
2.5 10kV（20 kV）配电装置
2.5.1 验收项目
软母线、绝缘子串；母线桥、支柱绝缘子；封闭母线桥；
开关柜（含断路器、电流互感器、电压互感器、避雷器、隔离开关、带电显示装置等）、穿墙套管、引线与跳线等。
2.5.2 验收要求
同35kV配电装置。
2.5.3 重点复查内容
预验收及消缺情况；
开关柜操作和连锁检查（抽样检查）；
开关柜、电流互感器、电压互感器、避雷器、隔离开关等设备技术性能参数检查（现场试验记录、出厂试验报告，抽样检查）；
信号传输检查（抽样检查）。
柜内电气安全距离符合规定。
2.6 无功补偿
2.6.1 验收项目
电容器成套装置（含电容器、避雷器、放电线圈、熔断器、电抗器等）、隔离开关、10kV（20 kV）电缆、母排。
2.6.2 验收要求
电容器成套装置：内部各元件电气性能符合要求。电容器、高压熔断器及其熔体，规格应符合设计要求，且外表无锈蚀，熔体无断线等现象；外壳应无凸凹缺陷，所有接缝不应油裂缝或渗油现象；放电回路完整；外壳及构架接地应可靠。标志齐全清晰统一；网门及刀闸闭锁符合相关要求。
电抗器：线圈外观应无严重损伤和变形，线圈绝缘及绝缘漆层应良好，无裂纹，内部清洁；平行排列电抗器相间距离、电抗器对墙体及护网的距离，应大于电抗器线圈直径的1.2倍（测量时从电抗器中心开始）；外壳及构架接地应可靠，标志齐全清晰统一，接地线不应形成闭合回路；网门闭锁符合相关要求。
母排连接质量符合要求，安装平直美观，母线热胀冷缩不受卡阻，母线伸缩节不得有裂纹、断股和折皱现象，安装符合设计及规范要求，工艺整齐美观。
10kV（20 kV）电缆：电缆保护管敷设牢固、整齐，电缆排放整齐，层次分明，弯曲方向一致，美观，电缆固定牢靠，标志齐全清晰，符合规范要求。
2.6.3 重点复查内容
预验收及消缺情况；
无功补偿装置安装工艺检查；
无功补偿装置技术性能参数检查（现场试验记录、出厂试验报告）；
10kV（20 kV）电缆电缆终端施工工艺检查；
10kV（20 kV）电缆技术性能参数检查（施工安装记录和试验报告）。
网门闭锁检查。
2.7 所用电系统及消弧线圈
2.7.1 验收项目
所用变压器、接地变压器、消弧线圈（含消弧线圈自动跟踪装置）、负荷开关、有载分接开关、阻尼电阻箱。并联中电阻柜（如果配置的话）熔断器、隔离开关、母排、35kV、10kV（20 kV）电缆
2.7.2 验收要求
所用变压器、接地变压器：变压器规格、型号符合设计要求，设备安装符合规范及制造厂要求；本体及冷却器和附件完好无损，密封、无渗漏油、无锈蚀，油漆完好，相位标志正确；调压装置手动、电动可靠，指示正确；所有密封件密封良好，瓷件无损伤、裂纹。
消弧线圈、有载分接开关：电气性能满足要求，安装符合设计及规范要求，工艺整齐美观，消弧线圈自动跟踪装置完好。
负荷开关、隔离开关：动作灵活可靠，位置指示正确
母排焊接质量符合要求，安装平直美观，母线热胀冷缩不受卡阻，母线伸缩节不得有裂纹、断股和折皱现象，安装符合设计及规范要求，工艺整齐美观。
35kV、10kV（20 kV）电缆：验收要求同无功补偿电缆验收要求。
2.7.3 重点复查内容
预验收及消缺情况；
所用变压器技术性能参数检查（现场试验记录、出厂试验报告，抽样检查）；
消弧线圈及自动跟踪装置技术性能参数检查（现场试验记录、出厂试验报告，抽样检查）
35kV、10kV（20 kV）电缆终端施工工艺检查（与无功补偿装置联合抽样检查）；
35kV、10kV（20 kV）电缆技术性能参数检查（检查和试验报告，与无功补偿装置联合抽样检查）；
交流所用电柜安装和接线检查（抽样检查）。
2.8 全所电气照明
2.8.1 验收项目
照明及动力配电箱、管路敷设及接线、照明灯具安装
2.8.2 验收要求
照明管线、器具、配电箱等符合设计要求，不违反“强制性条文”安装敷设合理、整齐、美观，电气回路连接牢固，接地接零安全可靠；开关、插座等表面洁净无损伤，高度一致、整齐美观。室内外照明灯具配置和安装应符合要求。
事故照明电源自动投切装置符合要求。
户外检修电源箱应能防渗防漏。
电缆敷设符合规范要求。
2.8.3重点复查内容
预验收及消缺情况；
施工工艺检查（抽样检查）；
绝缘及接零接地检查；
事故照明符合自动投切检查。
2.9 全所防雷及接地装置
2.9.1 验收项目
避雷针及引下线、接地装置。
2.9.2 验收要求
避雷针及引下线应符合设计及施工规范，工艺整齐美观。主接地网截面、搭接截面、埋深、焊接、防腐、接地极数量符合设计、施工规范。设备及构支架接地位置规范统一。变压器中性点应有两根与主接地网不同接地点连接的接地引下线，且每根接地引下线均应符合热稳定的要求。
2.9.3 重点复查内容
预验收及消缺情况；
接地搭接与主接地网技术性能参数检查（设计文件、隐蔽工程签证记录、安装检查记录与测试报告，除主接地网技术性能参数外，）。
均压措施是否完善。
主接地网及独立接地装置的接地电阻是否满足要求。
接地点数量是否满足“反措”要求。
3. 电气二次
3.1 验收依据
序号
标准文号
标准名称
1
GB/T  14285--2006
《继电保护和安全自动装置技术规程》
2
GB 50150-1991
《电气装置安装工程电气设备交接试验标准》
3
GB 50169-92
《电气装置安装工程接地装置施工及验收规范 》
4
GB 50172-92
《电气装置安装工程蓄电池施工及验收规范》
5
GA/T 367-2001
《视频安防监控系统技术要求》
6
GB50258-96
《电气装置安装工程1kV及以下配线工程施工及验收规范》
7
GB50168-92
《电气装置安装工程电缆线路施工及验收规范》
8
GB/T 7329－1998
电力线载波结合设备
9
DLGJ 154-200
《电缆防火措施设计和施工验收标准》
10
DL/T 782-2001
《110kV及以上送变电工程启动及竣工验收规程》
11
DL/T 5161-2002
《电气装置安装工程质量检验及评定规程》
12
DL/T 448-2000
《电能计量装置技术管理规程》
13
DL/T546-94
电力系统载波通信运行管理规程
14
DL/T547-94
电力系统光纤通信运行管理规程
15
DL/T548-94
电力系统通信防雷运行管理规程
16
YD5044-97
同步数字系列（SDH）光缆传输设备安装工程验收暂行规定
17
YD/T5091-2000
SDH光通信设备抗地震性能检测暂行规定
18
YD5014-95
数字复用设备安装工程施工及验收技术规范（PDH）
19
YDJ39-90
通信管道工程施工及验收技术规范
20
YD5083-99
通信电源设备安装工程验收规范
21

《电力建设施工及验收技术规范》（建筑工程篇）
22
国家电网生技[2005]400号
《国家电网公司十八项电网重大反事故措施》
23

《继电保护及安全自动装置反事故技术措施调度运行规定和规程等》文件汇编（上、中、下册）(2004年6月版)
24
苏电调[2007]246号
《江苏电网35kV~220kVV变电站计算机监控系统技术规范》
25

《电网及电厂计算机监控系统及调度数据网络安全防护的规定》
26

《江苏电网变电所无人值班监控中心计算机监控系统技术规范（试行）》
27

《江苏电力二次系统接口规范》
28
苏电生[2003]1133号
《江苏电网关口电能量计量系统管理办法》
29

《江苏省电力公司电力客户电能计量装置配置规范》
30
苏电生[2006]1356号
《变电站防误操作技术规定（试行）》
31
苏电生[2006]1674号
《江苏省电力公司输变电设备评价工作实施细则（试行）》
32
苏电调[2005]875号
《江苏电网电能量自动计量系统技术规范（试行）》
33

《江苏省电力公司电子式三相多功能电能表技术规范》
34

《江苏省电力公司计量中心电能计量设备及场地配置规范》
35
苏电安[2003]1873号
《江苏省电力公司防止电气误操作装置管理规定》
36
苏电生[2005]1334号
《电力远程视频监控系统技术规范（试行）》
37
苏电调交[2005]1136号
《华东电网江苏部分系统继电保护运行整定方案及其规定（2005－2006年度）》
38

电力光纤通信工程验收规范（征求意见稿）（参考）

3.2 继电保护和安全自动装置
3.2.1 验收项目
继电保护：线路保护（含自动重合闸装置）、母联保护、分段保护、主变保护、电容器保护、接地变保护等。
安全自动装置：备用电源自投装置、自动低频减载装置、自动低压减载装置等。
二次接线：CT、PT、端子箱等
3.2.2 验收要求
屏柜外观检查：检查屏、柜安装及固定质量，屏柜及装置应有可靠接地；二次接线排列整齐美观、标志清晰齐全，现场接线与图纸相符，每个接线端子的每侧接线宜为1根，不得超过2根，进盘柜电缆孔洞密封完好，编号规范。
电流互感器和电压互感器二次回路检查：互感器极性、级别、变比正确、接地点满足要求，电流回路经过试验端子，且其截面不应小于2.5mm2（满足CT 10％误差特性要求），电压回路其截面也应不小于2.5mm2，且压降不大于3%。
电源回路检查：要求电气量保护，非电气量保护，操作控制回路，信号回路，与相邻开关电源，交流380V回路完全独立；无相互干扰，串接的情况；各级电源开关参数应符合要求。正、负电源之间以及常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。
继电保护及安全自动装置：保护及安全自动装置定值与定值通知单一致（包括校验码、版本号），装置对时正确，保护逻辑及其出口回路正确，装置屏上的压板（出口压板和功能压板）功能正确。
3.2.3 重点复查内容
预验收及消缺情况；
主变保护整组及传动试验，重点验收主变跳闸出口回路及主变保护动作后的闭锁回路，主变非电量保护应从源头试验，要求本体保护出口跳闸明确，自保良好，返回良好，瓦斯、压力释放等继电器安装位置正确，电缆引出头不能有渗漏。主设备非电量保护应防水、防油渗漏、密封性好。气体继电器至保护柜的电缆应尽量减少中间转接环节。
母差保护整组试验及传动试验；
线路、安全自动装置及其他保护整组及传动试验；
有关反措执行情况，重点检查控制电缆应具有必要的屏蔽措施并可靠接地，电流互感器二次回路接地必须有且只能有一点接地，一般在断子箱经端子排接地，但对于有几组电流互感器连接在一起的保护装置，如母差保护等，则应在保护屏上经端子排接地。
与GPS对时精度检查。
3.3 自动化
3.3.1 验收项目
计算机监控系统：其中含GPS对时接收系统、调度数据网接入设备。
3.3.2 验收要求
外观检查：检查屏、柜安装及固定质量，屏柜应有可靠接地；二次接线排列整齐美观、标志清晰齐全，进盘柜电缆孔洞密封完好，编号规范。
系统功能：数据采集和处理、监视控制与操作、报警处理、事件顺序记录及事故追忆、画面生成及显示、在线统计计算及制表打印、电能量处理、时钟同步、VQC、人－机联系、系统自诊断、调度通信及其他系统通信接口、“四遥”量等应满足规程、规范、导则及设计要求。
设备布置：站控层与间隔层设备布置应符合设计要求。
电源：监控设备的交流或直流电源应能可靠工作。
防雷与接地：监控设备的防雷与接地应符合规程要求安全可靠。
安全防护：符合有关安全要求。
3.3.3 重点复查内容
预验收及消缺情况；
断路器、隔离刀闸、接地刀闸的控制与联闭锁功能检查；
遥测精度检查；
遥测突变传输检测；
遥信变位传动试验检查；
断路器事故跳闸试验检查；
保护软压板远方投、退功能检查；
对时功能检查；
调度通道检查；
安全防护检查（安全区之间防护隔离）。
3.4 通信
110kV变电站通信验收应在光缆线路和通信设备安装、调试、测试基本完成，测试结果满足要求；配套设施可正常投入使用；调度通道、保护通道、视频监控通道全部畅通后，参照相关规范、国家及行业有关标准执行。
3.4.1 光通信设备
3.4.1.1 验收项目
SDH设备、PCM接入设备、SDH网管、光放大器、波分复用设备、机架安装、数字配线架、音频配线架
3.4.1.2 验收要求
外观检查：检查机柜安装及固定质量，所有机柜及子框应有可靠明显的接地；接线排列整齐美观、标志清晰齐全，进柜电缆孔洞密封完好，编号规范；机柜标识清晰规范。带屏蔽层线缆两侧应可靠接地；
主要技术指标：光通信系统误码测试及设备的光接口测试（发送光功率、接收灵敏度及接收机过载光功率）应符合光接口规范要求、电接口测试输入口允许频偏应满足指标要求；
系统功能：应具备SDH设备电源及交叉倒换功能、系统保护倒换功能、环回功能、公务电话等；
设备布置：通信设备布置应符合设计要求。
3.4.1.3 重点复查内容
预验收及消缺情况；
功能检测：检查SDH网管系统功能应满足要求、系统保护倒换功能完备，倒换时间应满足技术规范要求、时钟选择倒换设备在外部时钟信号丢失或接收信号出现AIS后,应在10秒内启动倒换，倒换过程中系统不应出现误码；
重要技术指标抽测（复核）：系统误码性能测试检查（每个系统抽样1－4个2M和64k通道进行误码测试）；
光通道储备电平测试应保证有足够的设备储备和缆路储备。
3.4.2 光缆
3.4.2.1 验收项目
ADSS光缆、普通架空光缆、管道光缆、光缆（包括配套金具、引下线、余缆架、接续盒、光纤配线架、标志牌）。
3.4.2.2 验收要求
外观检查：光纤配线架安装及固定质量良好，机架安装端正牢固；接线排列整齐美观、标志清晰齐全；进架光缆线孔洞应密封完好。光缆外观应无破损和变型，光缆线路标志牌满足安装规范要求，光缆套管两头应密封完好，导引光缆、光缆、金具、接续盒及余缆架安装质量符合规范要求；
光缆单盘技术指标：在光缆架设之前，应对每盘光缆进行单盘测量，测量结果应满足技术协议要求；
光缆技术指标：相邻ODF之间的光缆线路光纤全程衰减及中继段光纤指标应符合设计要求。
3.4.2.3 重点复查内容
预验收及消缺情况；
检查中继段光纤指标测量记录，对于记录指标不满设计要求或有疑问时可检测中继段光纤损耗的测试。
3.4.3 通信电源系统
按110kV变电站典型设计技术规范要求，取消通信专用整流电源，如有特例，可参照220kV变电站验收大纲。
通信设备电源进线处应加装防雷单元。
3.4.3.1 重点复查内容
预验收及消缺情况；
检查当一路直流失电时能自动切换到另一路直流电源；
3.5 直流系统
3.5.1 验收项目
蓄电池组、高频开关电源模块、微机监控装置、微机绝缘监察装置、蓄电池巡检装置、逆变电源、直流柜。
3.5.2 验收要求
直流屏柜：有可靠接地；屏柜安装及固定质量良好；屏柜上的仪表、装置元件，配置及规格、型号符合规范要求；二次接线排列整齐美观、标志清晰齐全；进盘电缆孔洞密封完好。
蓄电池柜：有可靠接地，柜内蓄电池排列整齐、连接牢固，电瓶完好无损，具有抗震措施。
高频开关电源模块：充、放电特性符合产品技术规定，记录齐全，各瓶标号清晰。
微机监控系统：监控装置、绝缘监察装置和蓄电池巡检装置等能正确测量和检测系统实时工作情况。
逆变电源：能保证带负荷正常工作，可靠切换。
3.5.3 重点复查内容
直流系统充、放电特性检查（制造厂资料、现场安装记录和调试报告），绝缘监察装置选线的准确性。
3.6 电能计量
3.6.1 验收项目
计量终端服务器、上网侧关口计量表、下网侧关口计量表、电能表。
3.6.2 验收要求
外观检查：检查屏、柜安装及固定质量，屏柜及装置应有可靠接地；二次接线排列整齐美观、标志清晰齐全，进盘柜电缆孔洞密封完好，编号规范。
计量正确，服务器拨号通信及网络通信符合调度通信要求。
3.6.3 重点复查内容
表计及服务器通信正确。
3.7 “五防”闭锁系统
3.7.1 验收项目
计算机监控系统的逻辑闭锁、完善的电气闭锁或本设备间隔电气闭锁。
3.7.2 验收要求
满足“五防”功能，即：防止误分、误合断路器；防止带负荷拉、合隔离开关；防止带电合接地刀闸；防止未拉开接地刀闸合闸（或带接地线合闸）；防止误入屋内有电间隔。
断路器、隔离开关、接地刀闸等闭锁联闭锁逻辑正确、动作可靠。
3.7.3 重点复查内容
抽查“五防”的闭锁联闭锁试验。
3.8 视频监控系统
3.8.1 验收项目
机柜、站端视频处理单元、外围监控设备、报警探测器。
3.8.2 验收要求
视频监控系统应接入省公司统一软件平台。
监视变电站区域内场景情况；
监视变电站内隔离开关的分合状态；
监视变电站内变压器、断路器等重要运行设备的外观状态；
辅助监视变电站内CT、PT、避雷器和瓷绝缘子等高压设备的外观状态；
辅助监视变电站内其他充油设备、易燃设备的外观状态；
监视变电站内主要室内（主控室、高压室、电缆层、电容器室、独立通信室等）场景情况；
实现变电站防盗自动监控，可进行周界、室内、门禁的报警及安全布、撤防；
实现站内消防系统报警联动，并对消防系统运行状态进行监视。
实现对门禁、空调、排风扇等设备的远方状态监视和控制。
能灵活适应监控中心的设置。
变电站端视频监控系统应有告警硬接点接至变电站综合自动化系统或远动设备（简称SCADA系统），提供消防、防盗的远动报警信息。
3.8.3 重点复查内容
监控画面检查、视频处理单元功能检查、报警探测测试。
3.9 端子箱
3.9.1 验收项目
端子、箱体、接线。
3.9.2 验收要求
端子箱安装牢固，内部配线横平竖直，排列绑扎整齐，回路接线正确，标牌线号字迹工整清晰，编号正确，箱体内外清洁，箱底电缆孔密封良好，具有防潮防湿措施，接地良好。
3.9.3 重点复查内容
预验收及消缺情况；
端子箱安装和接线检查。
3.10 电缆敷设
3.10.1 验收项目
电缆敷设、电缆支架及保护管、电缆隧（沟）道。
3.10.2 验收要求
电缆敷设：电缆型号、规格、电压等级符合设计有关要求；电缆敷设路径、弯曲半径符合设计及有关要求；电缆布置排列整齐符合规范，固定牢固；电缆防火、隔热措施符合规范要求；电缆标识牌可靠、清楚、正确、规格、型号、编号、起止点、用途一目了然，悬挂位置符合规范要求；电缆终端头、中间接头施工符合规范要求，中间接头有书面记录；检查防止电缆敷设质量通病措施的落实情况。
电缆支架、桥架及保护管：电缆支架布置、组装、焊接和防腐处理；支吊架等的接地；电缆保护管的加工及敷设应符合要求。
电缆隧（沟）道：电缆隧（沟）道、竖井、夹层与施工图纸相符；沟盖板、孔洞盖板齐全、平整、牢固；每条电缆通道通过的电缆数符合设计规范要求。
3.10.3 重点复查内容
预验收及消缺情况；
电缆敷设和电缆沟防火封堵检查。
4. 生产准备
4.1 验收依据
序号
标准文号
标准名称
1
苏电生[2005]1331
江苏省电力公司输变电工程验收管理办法
2
国电办[2000]3
国家电力公司安全生产工作规定
3
国家电网安监
[2005]83
国家电网公司电力安全工作规程（变电站和发电厂电气部分）
4
DL/T 782-2001
110kV及以上送变电工程启动及竣工验收规程
5
苏电生[2003]1360
输变电设备基建、验收及启动阶段运行管理规定
6
苏电生[2002]2175
江苏省电力公司变电运行工区管理规范
7
苏电生[2001]1661
变电运行管理规范
8
苏电生[2001]1345
供电设备管理规定
9
