35KV总降变电所电气一次部分设计-课程设计.doc

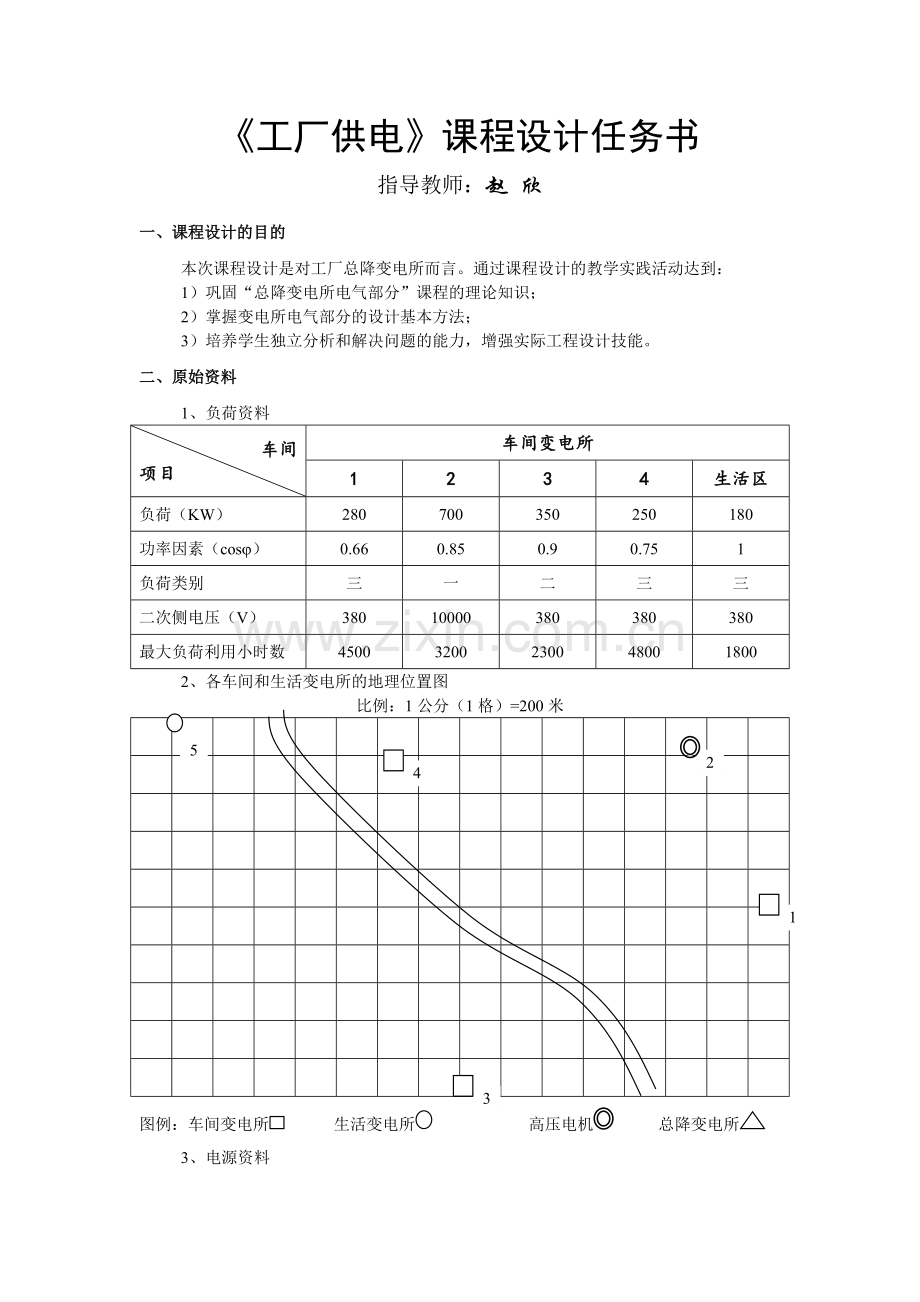

物理与电子工程学院课程设计报告 课 题 工厂供电 题 目 35KV总降变电所电气一次部分设计 专 业 电气工程及其自动化 学 号 姓 名 指导教师 学 期 2014-2015-2 工厂供电课程设计任务书指导教师：赵 欣一、课程设计的目的本次课程设计是对工厂总降变电所而言。通过课程设计的教学实践活动达到：1）巩固“总降变电所电气部分”课程的理论知识；2）掌握变电所电气部分的设计基本方法；3）培养学生独立分析和解决问题的能力，增强实际工程设计技能。二、原始资料1、负荷资料车间项目车间变电所1234生活区负荷（KW）280700350250180功率因素（cosj）0.660.850.90.751负荷类别三一二三三二次侧电压（V）38010000380380380最大负荷利用小时数450032002300480018002、各车间和生活变电所的地理位置图5比例：1公分（1格）=200米4213图例：车间变电所生活变电所高压电机总降变电所3、电源资料总降变电所从4.5KM处的区域变电所和17KM的火电厂分别引出35KV的线路。4、气象资料该厂位于海拔1000M处，最热月的平均温度为28，最执月的最高温度为35，最热温度为39，最低温度为-3，最热月地下0.8M处平均温度25，雷瀑日数52.2（日/度）。5、水文地质资料当地为多石土壤，3M以下为砂岩，地下水走2M以下，土壤没有腐蚀性。三、课程设计内容课程设计内容只要求工厂总降变电所设计电气一次部分初步设计的内容。在内容上具体做到以下几点：1对原始资料的分析1）负荷情况：负荷的性质及总降所处的地理位置、电压等级、进出线等；2）环境条件：当地的气温、湿度、海拔高度、雷电、污染、地质水文资料；3）设备的工作性质，各种电器的性能工作情况。2确定总降电气主接线方案1）根据要求，分析原始资料，拟定出若干可行方案进行全面的技术、经济比较，确定最优接线方案；2）短路电流的计算：确定主接线的运行方式，绘制等值网络图，计算各短路计算点的三相短路电流；3）选择主要电器设备，包括主变压器、厂用变压器、断路器、补偿电容器、各种开关电器及导线、电缆。4）绘制电气主接线图及平面布置图；5）编写设计说明书，包括基本资料和原始数据、方案选择论证、主要计算方法及结果。四、课程设计的要求课程设计应根据设计任务书，遵循国家标准，执行国家的技术经济政策，做到安全可靠供电，近期为主，考虑发展，统筹兼顾，厉行节约。说明书、设计图：要求文字说明简明扼要，有分析论证、提出问题、解决问题，设计图纸做到内容完整，清晰整齐。五、设计成果1说明书一份2主接线图一张（0号图纸）*3总降平面布置图一张（1号图纸）六、参考资料1国家标准GB4728-84 、85 电气图用图符号国家标准出版社。2工厂配电线路及变电所设计计算 段建元编。3工厂配电设计手册北京 水利电力出版社 1983。4工厂常用电气设备手册北京水利电力出版社上册1984。5教材。二零一五年五月八日35KV总降变电所电气一次部分设计学 生：指导老师：摘 要：工厂供电，就是指工厂所需电能的供应和分配问题。总所周知，电能是现代工业生产的主要能源与动力。电能既易于由其他形式的能量转换而来，又易于转换为其他形式的能量，它的输送和分配既简单经济又便于控制，调节和测量，又利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。从而搞好工业企业供电工作对于整个工业生产发展，实现工业现代化具有十分重要的意义。工厂供电设计是整个工厂设计的重要组成部分，工厂供电设计的质量影响到工厂的生产及其发展，作为即将从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。 本设计是对某工厂总降压变电所一次系统设计，其理论基础是工厂供电。本设计主要进行了全厂的负荷计算及无功功率补偿的确定，它是以后设备选择的主要依据；主要确定了变电所变压器台数，容量及主接线方案；主要进行了短路电流的计算，它是进行设备校验的重要数据；主要进行了变电所一次设备的选型及校验；主要确定了变电所的位置和变压器的形式；主要确实了变电所进出线及厂区配电线路。 关键词：工厂供电，配电线路，变电所，选型，校验 The 35 KV always declinessubstation electricity a part a designUndergraduate:Supervisor:Abstract: Power supply in factory means the supply and distribution of one factory needs. As we all know, is the main energy and impetus in modern industrial production. It is easily got by other energys conversion and also translated into other forms of energy easily. Its transportation and distribution is not only simple and convenient to control, regulate and measure but favor of realizing automatic production process. Therefore, the application of electric energy on the modern industrial production and peoples living life is extremely wide. Thus, improving industrial enterprises power supply is very important to the industry development and achieving the industrys modernization. The design of plant power supply is an important part in the whole design of a factory, its quality influences the factorys production and development, as a worker be about to doing related job, in the factory is supply of s, one needs to learn and master the knowledge about design of one plants power supply in order to meet the job needs. This article is a systemic design to step-down substation plant. The theoretical foundation is the factory power supply. This thesis mainly the factorys load and make sure the compensation without power, this is the basis of selecting devices ;determine the amount of electric transducers ,volume and schemes of carrying out wires of one substation; and in the article we also calculate the short-circuit current which is a very important data when checking devices and make a select on the types of substations device ;we also determine the location and distribution line of one substation and the form of a transformer . KEY WORDS: Power supply in factory，Distribution line, Substation, Selection, Check 目录绪论11工厂供电设计的一般原则 22负荷计算22.1负荷计算的意义22.2负荷计算方法32.3负荷计算数据32.3.1车间一的计算负荷32.3.2车间三的计算负荷42.3.3车间四计算负荷42.3.4生活区的计算负荷52.3.5车间二（高压电机）计算53交配电所所址和型式的选择53.1交配电所所址选择的一般原则53.2负荷中心的确定64变压器的选择74.1车间变电所变压器的确定及补偿电容器的选择74.2主变压器的确定84.2.1主变压器台数的确定84.2.2所选变压器型号及参数95变配电所主接线方案设计95.1设计原则和要求95.2主接线方案确定116短路电流计算116.1短路电流的概述116.2短路回路参数的计算126.2.1标么值法126.2.2短路计算过程147电气设备选择和校验177.1高压电器选择的一般原则177.2设备的选择和校验计算177.2.1导线的选择187.2.2 35KV一次设备选择187.2.3 按短路条件校验197.2.4 35KV一次设备选择238防雷接地248.1防雷保护装置248.2防雷接地设计258.3过电压接地保护25总结27参考文献28附录29绪论 总所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。 在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占比例一般很小（除电化工业）。电能在工业生产中的重要性，并不在于在产品成本或投资总额所占比重多少，而在于工业生产实现电气化后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人劳动强度，改善工作条件，有利于实现生产过程自动化。另一方面，如果工厂电能供应突然中断，则对工业生产可能造成严重后果。 因此，做好工厂供电工作对发展工业生、实现工业现代化都具有极其重要的意义，对于节约能源、支援国家经济建设同样也具有重大意义。 本设计为工厂变电所设计，对在工厂变电所设计中的若干问题：负荷计算，三相短路分析，短路电流计算，高低压设备的选择与校验，变压器的继电保护，变电所二次回路及自动装置，防雷与接地，变电所的过电压保护，计量，无功补偿等几方面的设计进行了阐述。 工厂供电工作要很好为工业生产服务，切实保证工厂生产和生活用电的需要，同时做好节能工作，要从以下基本要求做起: （1）安全 在电能的供应、分配和利用过程中，不应发生人生事故及设备事故。 （2）可靠 应满足电能用户对供电可靠性的要求。 （3）优质 应满足电能用户对电压和频率等质量的要求。 （4）经济 供电系统投资要尽量少，运行费要低，尽可能节约电能和减少有色金属消耗。 此外，在供电工作中，要合理处理局部和全局、当前和长远等关系，要做到局部与全局协调，顾全大局，适应可持续发展要求。一、工厂供电设计的一般原则、内容1、工厂供电设计的一般原则工厂供电设计必须遵循以下原则（1） 工厂供电设计必须遵守国家的有关法令、标准和设计规范，执行国家的有关方针政策，包括节约能源、节约有色金属和保护环境等技术经济政策。（2） 工厂供电设计应做到保障人身和设备的安全、供电可靠、电能质量合格、技术先进和经济合理，设计中应采用符合国家标准的效率高、能耗低、性能先进及与用户投资能力相适应的经济合理的电气产品。（3） 工厂供电设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工作特点和地区供电条件，合理确定设计方案。（4） 工厂供电设计应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远，近期结合，以近期为主，适当考虑扩建的可能性。2、 工厂供电设计的基本内容工厂供电设计主要包括工厂变配电所设计、工厂高压配电线路设计、车间低压配电线路设计及电气照明设计等。（一） 工厂变配电所设计（1） 负荷计算及无功功率补偿计算。（2） 变配电所所址和型式的选择。（3） 变电所主变压器台数、容量及类型的选择。（4） 变配电所主要接线方案的设计。（5） 短路电流的计算。（6） 变配电所一次设备的选择。（7） 变配电所二次回路方案的选择及继电保护装置的选择与整定。（8） 变配电所防雷保护与接地装置的设计。（9） 编写设计说明书及主要设备材料清单。（10） 绘制变配电所主接线图、平面图及必要的剖面图、二次回路图及其他施工图纸。（二） 工厂高压配电线路设计工厂高压配电线路设计包括以下基本内容：（1） 工厂高压配电系统方案的确定。（2） 高压配电线路的负荷计算。（3） 高压配电线路导线和电缆的选择。（4） 架空线杆位的确定及电杆、绝缘子、金具等的选择，对电缆线路来说，则为电缆敷设方式的选择与设计。（5） 防雷保护和接地装置的设计。（6） 编写设计说明书及主要设备材料清单。（7） 绘制高压配电系统图、平面布线图、电杆总装图及其他施工图纸。（三） 车间低压配电线路设计车间低压配电线路设计包括以下基本内容：（1） 车间低压配电系统方案的确定。（2） 低压配电线路的负荷计算。（3） 低压配电线路导线和电缆的选择。（4） 低压配电控制和保护设备的选择。（5） 低压配电喜用接地装置的设计。（6） 编写设计说明书及主要设备材料清单。（7） 绘制车间低压配电系统图、平面布线图及其他施工图纸。二 负荷计算1 负荷计算的意义计算负荷是根据已知的工厂车间的额定功率来确定的，预期不变的最大假想负荷。它是设计是作为选择工厂电力系统供电线路的导线截面、变压器容量、开关电源及互感器等额定参数的重要依据。负荷计算的目的是为了掌握用电情况,合理选择配电系统的设备和元件,如导线、电缆、变压器、开关等。负荷计算过小,则依此选用的设备和载流部分有过热危险,轻者使 线路和配电设备寿命降低,重者影响供电系统的安全运行.负荷计算偏大,则造成设备的浪费和投资的增大。为此,正确进行负荷计算是供电设计的前提,也是实现供电系统安全、经济运行的必要手段。2负荷计算方法目前负荷计算常用需要系数法、 二项式法、和利用系数法,前二种方法在国内设计单位的使用最为普遍。此外还有一些尚未推广的方法如单位产品耗电法、单位面积功率法、变值系数法和ABC法等。常采用需用系数法计算用电设备组的负荷时，应将性质相同的用电设备划作一组，并根据该组用电设备的类别，查出相应的需用系数Ke，然后按照上述公式求出该组用电设备的计算负荷。3负荷计算数据按照设计任务书上的资料，负荷数据如下： 一年按365天计算: P30=KPPN 3.1车间一的计算负荷有功计算负荷：P30=0.95360=190.6kw无功计算负荷：Q30= P30tan=190.6=217kvar视在计算负荷：S30=288.8KVA计算电流： I30=438.8A按照规定，变电所高压侧的0.9，考虑到变压器本身的无功功率损耗QT远大于其有功功率损耗PT，一半QT =(45) PT ，因此在变压器的低压侧进行无功补偿时，低压侧的功率因数应略高于0.90，这里取=0.92。要使低压侧功率因数由0.72提高到0.92，低压侧需装设的并联电容器容量为：QC=190.6(tanarccos0.66tanarccos0.92)135.76kvar取 QC= 140kvar补偿后的变压器容量和功率因数： S30(2)=205.6KVA查工厂供电附录表5得：因此变压器的容量可以从选250 KVA。型号：S9-250/10 变压器的损耗：PT =0.01S30(2)=2。06kwQT =0.05S30(2) =10.28kvar高压侧的计算负荷： P30(1) = P30+PT =190.6+2.06=192.65kw Q30(1) = Q30QC+QT =217-140+10.28=87.29kvar S30(1) = =211.5KVA 补偿后的功率因数：=100%=0.910.9 这一功率因数满足要求。3.2车间三的计算负荷有功计算负荷：P30=0.95350=170.37kw无功计算负荷：Q30= P30tan=170.37=82.5kvar视在计算负荷：S30=189.3KVA计算电流： I30=287.6A因为车间三的功率因素已经为0.9了，所以不需要再在变压器的低压侧安装电容补偿。3.3车间四的计算负荷有功计算负荷：P30=0.95250=175.8kw无功计算负荷：Q30= P30tan=175.8=155kvar视在计算负荷：S30=234.4KVA计算电流： I30=541.3A低压侧需装设的并联电容器容量为：QC=175.8(tanarccos0.75tanarccos0.92)80.2 kvar取 QC=90 kvar时 S30(2)=187.4KVA因此变压器的容量可以从选200 KVA。型号：S9-200/10 变压器的损耗：PT =0.01S30(2)=1.874kwQT =0.05S30(2) =9.37kvar高压侧的计算负荷： P30(1) = P30+PT =175.8+1.874=177.7kw Q30(1) = Q30QC+QT =155-90+9.37=74.37kvar S30(1) = =192.6KVA 补偿后的功率因数：=100%=0.9230.9 这一功率因数满足要求。3.4生活区的计算负荷有功计算负荷：P30=0.95145=77.51kw无功计算负荷：Q30= P30tan=77.5=0kvar视在计算负荷：S30=77.51KVA计算电流： I30=117.76A由于生活区的功率因素已经为1了，所以不需再在变压器的低压侧安装电容补偿。3.5车间二（高压电机）计算有功计算负荷：P30=0.95700=401.9kw无功计算负荷：Q30= P30tan=401.9=249.1kvar视在计算负荷：S30=472.8KVA计算电流： I30=27.30A由于此车间的电压是10KV，所以算补偿时应与下一级的负荷之和一起来计算补偿容量。三 交配电所所址和型式的选择1交配电所所址选择的一般原则选择工厂变、配电所的所址，应根据下列要求并且经技术、经济比较后择优确定。接近负荷中心；进出线方便；接近电源侧；设备吊装和运输方便；不应设在有剧烈振动和高温的场所；不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源的下风侧；不应设在厕所、浴室或其它经常积水场所的正下方，且不宜与上述场所相贴邻；不应设在有爆炸危险环境、有火灾危险环境的正上方或正下方；当与有爆炸或火灾危险的建筑物毗连时，应符合现行国家标准GB 50058-1992爆炸和火灾危险环境电力装置设计规范；不应设在地势低洼和可能积水的场所；高压配电所尽量与邻近车间变电所或有大量高压设备的厂房合建在一起。2负荷中心的确定利用负荷功率距法确定负荷中心：在工厂平面图的下方和左侧，分别作为一直角坐标的X轴和Y轴，然后测出个车间（建筑）和生活区负荷点的坐标位置，例如P1(x1,y1), P2(x2,y2), P3(x3,y3), P4(x4,y4)， P5(x5,y5)。而工厂的负荷中心假设为P(x, y),其中P=P1+ P2 +P3+ P4+ P5；仿照力学中计算重心力矩方程，可得负荷中心的坐标。这里必须指出：负荷中心虽然是选择变电所位置的重要因素，但是不是唯一因素。因此负荷中心的计算不必要求十分精确。变配电所的所址，必须全面分析比较后择优选择。各车间和生活变电所的地理位置图，比列：1公分（格）=200米。以此图建立x, y轴坐标：以左下表格边间为坐标原点，可以得出各点坐标大概数字如下：P1（3100，1000）P2（2700，1850）P3（1600，50）P4（1300，1750）P5（200，1950）P1=190.6； P2=401.9； P3=170.37； P4=175.8； P5=77.51； =1016.18所以负荷中心的坐标为：P(，)代入数据得： P(2157，1379)换算知：P在表中占得格子数为：X=10.785格,Y=6.895格。由计算可以知道，工厂的负荷中心在河的边缘，根据交配电所所址选择原则，必须避开有积水的地方，并且高压配电所尽量与邻近车间变电所或有大量高压设备的厂房合建在一起。可以择优选择一个坐标做为负荷中心。火力发电厂区域变电站5104298761543213160 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 图例：车间变电所生活变电所高压电机总降变电所四 变压器的选择为保证供电的可靠性，避免一台主变故障或检修时影响供电，变电所一般装设两台主变压器，但一般不超过两台变压器。当只有一个电源或变电所的一级负荷另有备用电源保证供电时，可装设一台主变压器。对于大型超高压枢纽变电所，装设两台大型变压器，当一台发生故障时，要切断大量负荷是很困难的，因此，对大型枢纽变电所，根具工程具体情况，应安装24台主变压器。这种装设方法可以提高变电所的供电可靠性，变压器的单台容量以及安装的总容量皆可有所节约，且可根据负荷的实际增长的进程，分别逐台装设变压器，而不致积压资金。当变电所装设两台以及以上的主变时，每台容量的选择应按照其中任一台停运时，其余变压器容量至少能保证所供的一级负荷或为变电所全部负荷的60%75%。通常一次变电所采用75%，二次变电所采用60%。 本次设计的是线变阻，选择按备用要求，每台按变压器的最大负荷选择。正常情况下两台变压器都参加工作，这时，每台变压器均承受50%最大负荷，这种备用及能满足正常工作时经济运行的要求，又能在故障情况下承担全部负荷，是比较合理的备用方式。1车间变电所变压器的确定及补偿电容器的选择 变电所对功率因数有这样高的要求，仅仅依靠提高自然功率因数的办法，一般不能满足要求。因此，变电所需装设无功补偿装置，对功率因数进行人工补偿。按照我国原电力工业部1996年颁布实施的供电营业规则规定：用户应在提高用电自然功率因数的基础上，按有关标准设计和安装无功补偿设备，并做到随其负荷和电压变动及时投入或切除，防止无功电力倒送。除电网有特殊要求的用户外，用户在当地供电企业规定的电网高峰负荷时的功率因数，应达到以下规定：100KVA及以上高压供电的用户，功率因数为0.9以上。其他电力用户和大，中型电力排灌站，功率因数为0.85以上。在本课程设计中，采用并联电容的方法进行无功功率的补偿。各车间变压器及主变压器的容量及型号根据计算负荷数据，选择变压器时应注意有10%的余量，以保证变压器稳定、安全的运行。2主变压器的确定装有两台主变压器的变电所每台主变压器的容量SNT不应小于总负荷的60%70%，SNT(0.60.7) S30 ，同时每台主变压器的容量SNT不应小于全部一、二级负荷之和本次设计计算数据可由1.3负荷计算数据得到S30。=0.95(192.66+170.37+177.7+77.51+401.9)=969.13KW=0.97(87.29+82.5+74.37+0+249.1) =478.46kvarS30=1080.8KVASNT=0.71080.8=756.56 KVA=189.3+472.8=662 KVA取两台主变压器的容量为800KVA并联运行时可以满足要求。2.1主变压器台数的确定主变压器台数的应根据负荷特点和经济运行的要求进行选择。当符合下列条件之一时，宜安装两台以上的主变压器。(1)有大量一级负荷或二级负荷。(2)季节性负荷变化大，适于采用经济运行方式。(3)集中负荷大，列如大于1250KVA时。SNT=100%S30=0.95=0.95(192.66+170.37+177.7+77.51+401.9)=969.13KW=0.97(87.29+82.5+74.37+0+249.1) =478.46kvarSNT= = =1080.8 KVA=0.897功率因数提高到0.92，QC=969.13(tanacrcos0.897tanacrcos0.92)64.73 kvarS30(2)= =1051.69 KVA因此主变压器选择S9-1250/10型号PT =0.01S30(2)=10.51 kwQT =0.05S30(2) =52.58 kvarP30(1) =969.13+10.51=979.68KWQ30(1) =478.46-70+52.58=461.04kvarS30(1)=1082.7 KVA=0.905因此校验合格。但SNT1250，符合设计要求。宜选用两台主变压器。2.2所选变压器型号及参数表4-1 变压器型号及容量数据型号额定容量KVA台数额定电压KV补偿容量QCkvar功率因数连接组标号阻抗电压%高压低压T1 T2S9-1250/10125023510700.905Dyn1151#变压器S9-250/10250111，10.510，6.360.41400.91Dyn1142#变压器S9-630/102002不补偿0.943#变压器S9-800/102501900.92344#变压器S9-80/10801不补偿14说明：T1 ，T2是两台主变压器，1 #、2#、3#、4#变压器分别装设在车间变电所1、车间变电所3、车间变电所4和生活区。车间2为一级负荷应装设两台变压器。为补偿后工厂的功率因数。五 变配电所主接线方案设计1设计原则和要求1.安全性 (1)在高压断路器的电源侧及可能反馈电能的另一侧，必须装设高压隔离开关。(2)在低压断路器的电源侧及可能反馈电能的另一侧，必须装设低压刀开关。 (3)在装设高压熔断器的-负荷开关的出线柜母线侧，必须装设高压隔离开关。(4)交配电所高压母线上及架空线路末端，必须装设避雷器。装于母线上的避雷器，宜与电压互感器共用一组隔离开关。接于变压器引出线上的避雷器，不宜装设隔离开关。2.可靠性(1)变配电所的主接线方案，必须与其负荷级别相适应。对一级负荷，应由两个电源供电。对二级负荷，应由两回路或一回6KV以上专用架空线或电缆线供电；其中采用电缆供电时，应采用两根电缆并联供电，且每根电缆应能承受100%的二级负荷。(2)变配电所的非专用电源进线侧，应装设带保护短路的断路器或负荷开关-熔断器。(3)对一般生产区的车间变电所，宜由工厂总变电所采用放射式的高压配电，以确保供电可靠性，但对辅助生产区及生活区的变电所，可采用树干式配电。(4)变电所低压侧的总开关，宜采用低压熔断器。当低压侧为单母线分段，且有自动切换电源要求时，低压总开关和低压母线分段开关，均应采用低压熔断器。3.灵活性(1)变配电所的高低压母线，一般采勇单母线或单母线分段接线方式。(2)35KV及以上电源进线为双回路时，宜采用桥式接线和线路-变压器。(3)变配电所的主接线方案应与主变压器的经济运行要求相适应。4.经济性(1)变配电所的主接线在满足运行要求的前提下应力求简单。(2)中小型工厂变电所，一般可采用高压少油断路器。(3)工厂的电源进线上应装设专用的计量柜，其中的电流、电压互感器只供计费的电能表用。 变电站主接线的设计要求，根据变电站在电力系统中的地位、负荷性质、出线回路数等条件和具体情况确定。通常变电站主接线的高压侧，应尽可能采用短路器数目教少的接线，以节省投资，随出线数目的不同，可采用桥形、单母线、双母线及角形接线等。如果变电站电压为超高压等级，又是重要的枢纽变电站，宜采用双母线带旁母接线或采用一台半断路器接线。变电站的低压侧常采用单母分段接线或双母线接线，以便于扩建。610KV馈线应选轻型断路器，如SN10型少油断路器或ZN13型真空断路器；若不能满足开断电流及动稳定和热稳定要求时，应采用限流措施。在变电站中最简单的限制短路电流的方法，是使变压器低压侧分列运行；若分列运行仍不能满足要求，则可装设分列电抗器，一般尽可能不装限流效果较小的母线电抗器。故综合从以下几个方面考虑：(1) 断路器检修时，是否影响连续供电；(2)线路能否满足,类负荷对供电的要求；(3)大型机组突然停电对电力系统稳定运行的影响与产生的后果等因素。主接线方案的拟定：对本变电所原始材料进行分析，结合对电气主接线的可靠性、灵活性及经济性等基本要求，综合考虑。在满足技术、经济政策的前提下，力争使其技术先进，供电可靠，经济合理的主接线方案。此主接线还应具有足够的灵活性，能适应各种运行方式的变化，且在检修、事故等特殊状态下操作方便、调度灵活、检修安全、扩建发展方便。2主接线方案确定变电所的接线应从安全、可靠、灵活、经济出发。本次设计工厂35KV总降变电所，地位较为重要，应尽量保证供电的可靠性，又由于是总降变电所，从经济性来考虑主接线不宜复杂。(1)只装有一台主变压器的总降变电所主接线通常采用一次侧无母线、二次侧为单母线的主接线。一次侧采用断路器为主开关。其特点是简单经济，但供电可靠性不高，只适用于三级负荷。(2) 一次侧为内桥式接线的总降变电所主接线这种主接线的运行灵活性较好，供电可靠性较高，适用于一、二级负荷。这种内桥式接线多用于电源线路较长而主变压器不须经常切换的总降压变电所。(3) 一次侧为外桥式接线的总降变电所主接线
