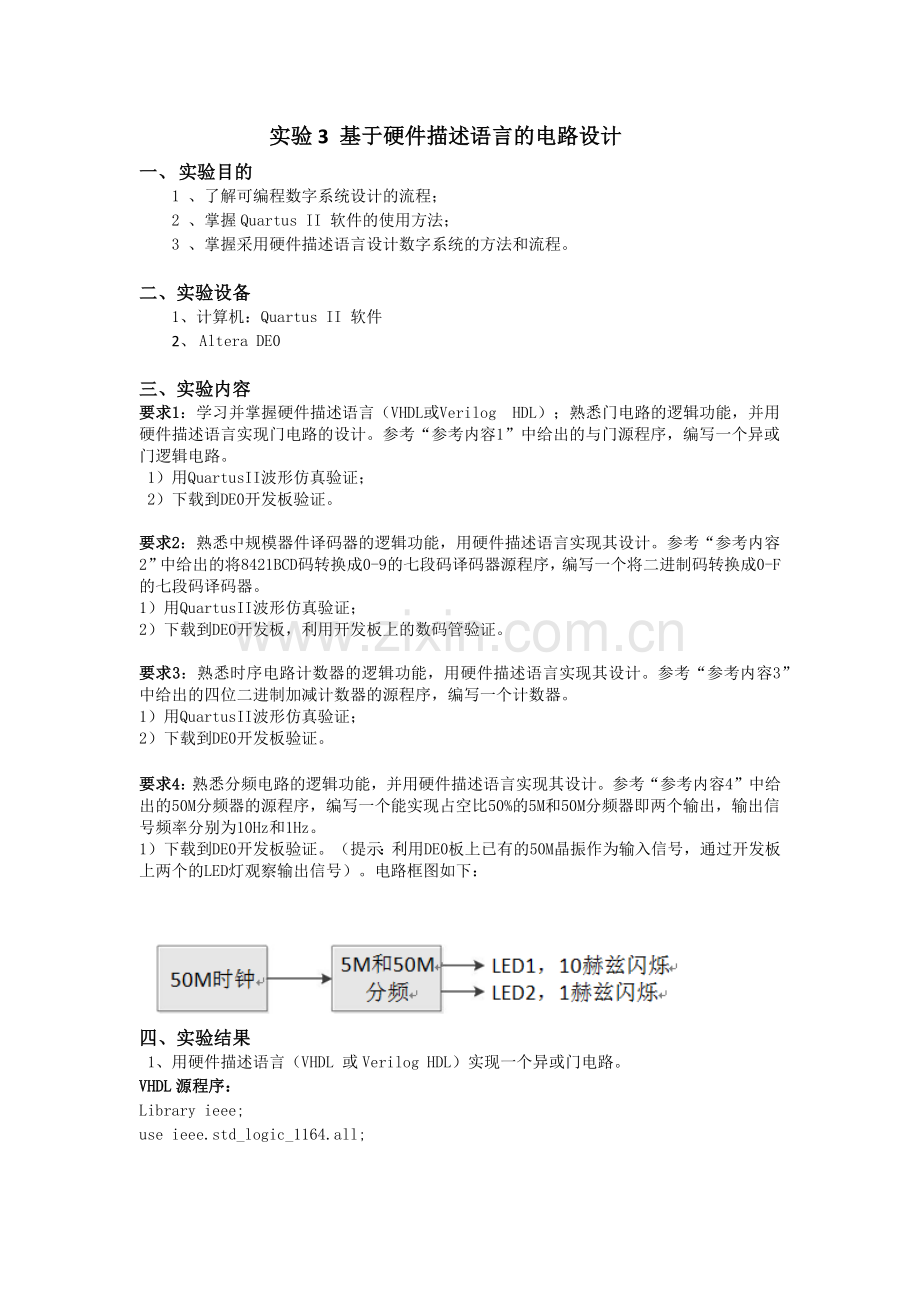

实验3 基于硬件描述语言的电路设计
一、 实验目的
1 、了解可编程数字系统设计的流程；
2 、掌握Quartus II 软件的使用方法；
3 、掌握采用硬件描述语言设计数字系统的方法和流程。

二、实验设备
1、计算机：Quartus II 软件
2、 Altera DE0

三、实验内容
要求1：学习并掌握硬件描述语言（VHDL或Verilog HDL）；熟悉门电路的逻辑功能，并用硬件描述语言实现门电路的设计。参考“参考内容1”中给出的与门源程序，编写一个异或门逻辑电路。
1）用QuartusII波形仿真验证；
2）下载到DE0开发板验证。

要求2：熟悉中规模器件译码器的逻辑功能，用硬件描述语言实现其设计。参考“参考内容2”中给出的将8421BCD码转换成0-9的七段码译码器源程序，编写一个将二进制码转换成0-F的七段码译码器。
1）用QuartusII波形仿真验证；
2）下载到DE0开发板，利用开发板上的数码管验证。

要求3：熟悉时序电路计数器的逻辑功能，用硬件描述语言实现其设计。参考“参考内容3”中给出的四位二进制加减计数器的源程序，编写一个计数器。
1）用QuartusII波形仿真验证；
2）下载到DE0开发板验证。

要求4：熟悉分频电路的逻辑功能，并用硬件描述语言实现其设计。参考“参考内容4”中给出的50M分频器的源程序，编写一个能实现占空比50%的5M和50M分频器即两个输出，输出信号频率分别为10Hz和1Hz。
1）下载到DE0开发板验证。（提示：利用DE0板上已有的50M晶振作为输入信号，通过开发板上两个的LED灯观察输出信号）。电路框图如下：

四、实验结果
1、用硬件描述语言（VHDL 或Verilog HDL）实现一个异或门电路。
VHDL源程序：
Library ieee;
use ieee.std_logic_1164.all;

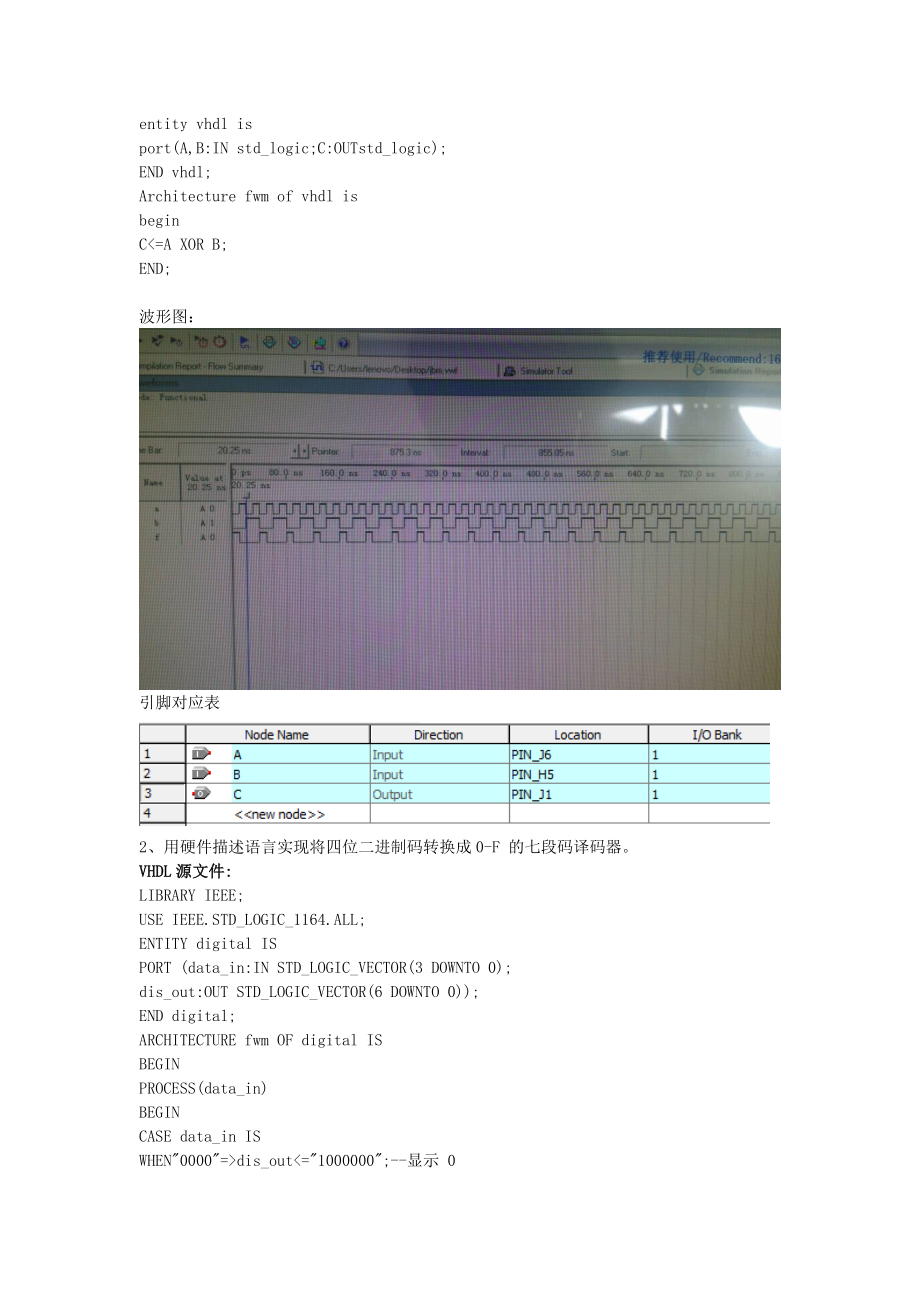

entity vhdl is
port(A,B:IN std_logic;C:OUTstd_logic);
END vhdl;
Architecture fwm of vhdl is
begin
C<=A XOR B;
END;

波形图：

引脚对应表

2、用硬件描述语言实现将四位二进制码转换成0-F 的七段码译码器。
VHDL源文件:
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY digital IS
PORT (data_in:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
dis_out:OUT STD_LOGIC_VECTOR(6 DOWNTO 0));
END digital;
ARCHITECTURE fwm OF digital IS
BEGIN
PROCESS(data_in)
BEGIN
CASE data_in IS
WHEN"0000"=>dis_out<="1000000";--显示 0

WHEN"0001"=>dis_out<="1111001";--显示 1
WHEN"0010"=>dis_out<="0010010";--显示 2
WHEN"0011"=>dis_out<="0000110";--显示 3
WHEN"0100"=>dis_out<="0001101";--显示 4
WHEN"0101"=>dis_out<="0100100";--显示 5
WHEN"0110"=>dis_out<="0100000";--显示 6
WHEN"0111"=>dis_out<="1001110";--显示 7
WHEN"1000"=>dis_out<="0000000";--显示 8
WHEN"1001"=>dis_out<="0000100";--显示 9
WHEN"1010"=>dis_out<="0001000";--显示 A
WHEN"1011"=>dis_out<="0100001";--显示 b
WHEN"1100"=>dis_out<="1110000";--显示 C
WHEN"1101"=>dis_out<="0000011";--显示 d
WHEN"1110"=>dis_out<="0110000";--显示 E
WHEN"1111"=>dis_out<="0111000";--显示 F
WHEN OTHERS=>dis_out<="1111111";--灭灯，不显示
END CASE;
END PROCESS;
END fwm;

波形图：

引脚对应表：

3、用硬件描述语言实现四位二进制加法或减法计数器，并用一位7段码显示
减法计数器
VHDL源文件

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY EX3 IS
PORT ( clk,RST,MLZ : IN STD_LOGIC;
DOUT : OUT STD_LOGIC_VECTOR (3 DOWNTO 0);
COUT : OUT STD_LOGIC);
END EX3;
ARCHITECTURE fwm OF EX3 IS
SIGNAL Q1 : STD_LOGIC_VECTOR (3 DOWNTO 0);
BEGIN
PROCESS(clk,RST,Q1,MLZ)
BEGIN
IF RST ='0' THEN Q1<=(OTHERS =>'0');COUT<='0';
ELSIF clk'EVENT AND clk='1' THEN
IF MLZ='0' THEN
Q1<=Q1+1;
COUT<='0';
IF Q1 >="1111"THEN Q1<=(OTHERS =>'0');COUT<='1';
END IF;
ELSIF MLZ='1' THEN
Q1<=Q1-1;
COUT<='0';
IF Q1 <="0000"THEN Q1<=(OTHERS =>'1');COUT<='1';
END IF;
END IF;
END IF;
END PROCESS;
DOUT<=Q1 ;
END fwm;

减法计数器波形图：

引脚对应表 CLK对应开发板上的G21引脚

4、用硬件描述语言实现5M 和50M 分频器（占空比为50% ），即两个输出信号频率分别为10Hz 和1Hz。
VHDL源程序：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;

ENTITY EX4 IS
PORT(clk,AS: IN STD_LOGIC;
clk_out1: OUT STD_LOGIC);
END EX4;

ARCHITECTURE fwm OF EX4 IS
SIGNAL A: STD_LOGIC;
CONSTANT m: INTEGER:=25000000;
SIGNAL tmp1: STD_LOGIC;
SIGNAL tmp2: STD_LOGIC;
BEGIN
PROCESS(clk,AS,A)
VARIABLE cout1 : INTEGER range 0 to 50000000;
VARIABLE cout2 : INTEGER range 0 to 5000000;
BEGIN
IF clk'EVENT AND clk='1' THEN
cout1:=cout1+1;
IF cout1<=m THEN tmp1<='0';
ELSIF cout1<m*2 THEN tmp1<='1';
ELSE cout1:=0;
END IF;

cout2:=cout2+1;
IF cout2<=m/10 THEN tmp2<='0';
ELSIF cout2<m/5 THEN tmp2<='1';
ELSE cout2:=0;

END IF;
IF AS='1' THEN A<=tmp1;
ELSE A<=tmp2;
END IF;
END IF;
END PROCESS;
clk_out1<=A;
END fwm;

五、心得体会
实验结束后要进行验证，利用数码管在电路板上显示出的信息进行验证，确保实验结果的准确性，而且在编译程序时唇线的问题不少，总工会出现编译运行错误，但最终还是完成了。
