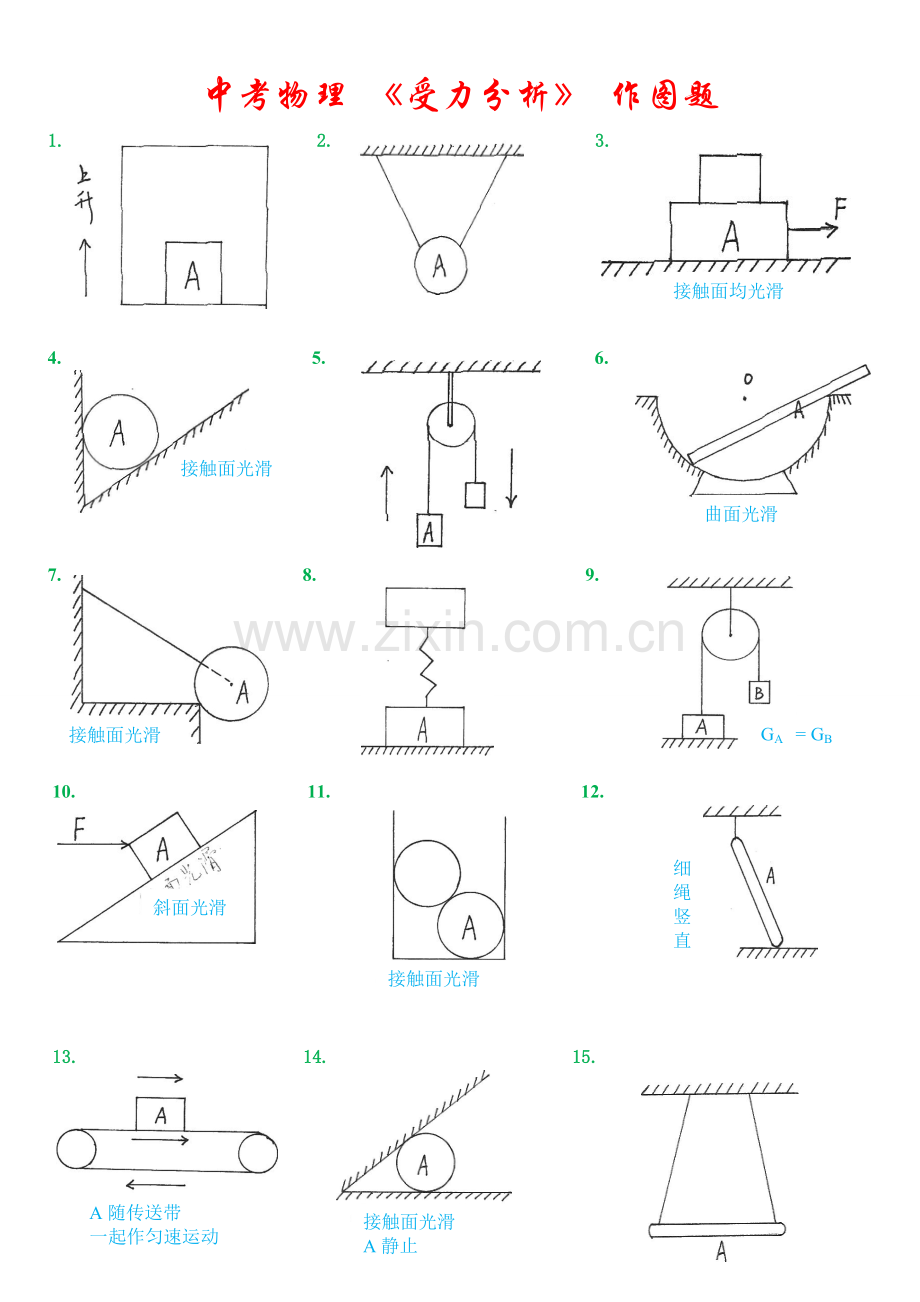

中考物理 《受力分析》 作图题
1. 2. 3.
接触面均光滑

曲面光滑
4. 5. 6.
接触面光滑

GA = GB
接触面光滑
7. 8. 9.

10. 11. 12.
细
绳
竖
直
接触面光滑
斜面光滑

13. 14. 15.
A随传送带
一起作匀速运动
接触面光滑
A静止

墙面光滑

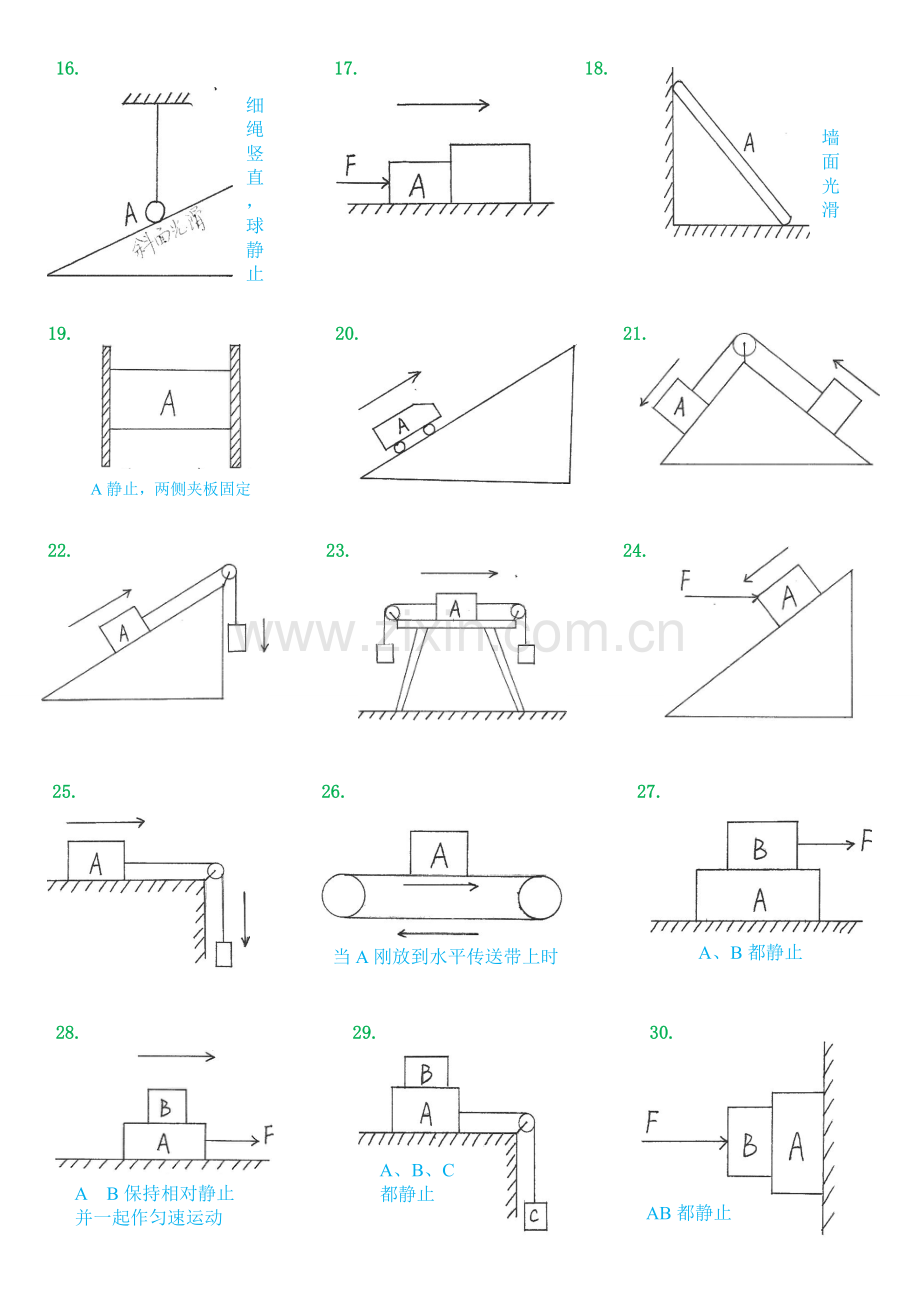

16. 17. 18.
细绳竖直，球静止

19. 20. 21.
A静止，两侧夹板固定

22. 23. 24.

25. 26. 27.
A、B都静止
当A刚放到水平传送带上时

AB都静止
28. 29. 30.
A、B、C
都静止
A B保持相对静止
并一起作匀速运动
