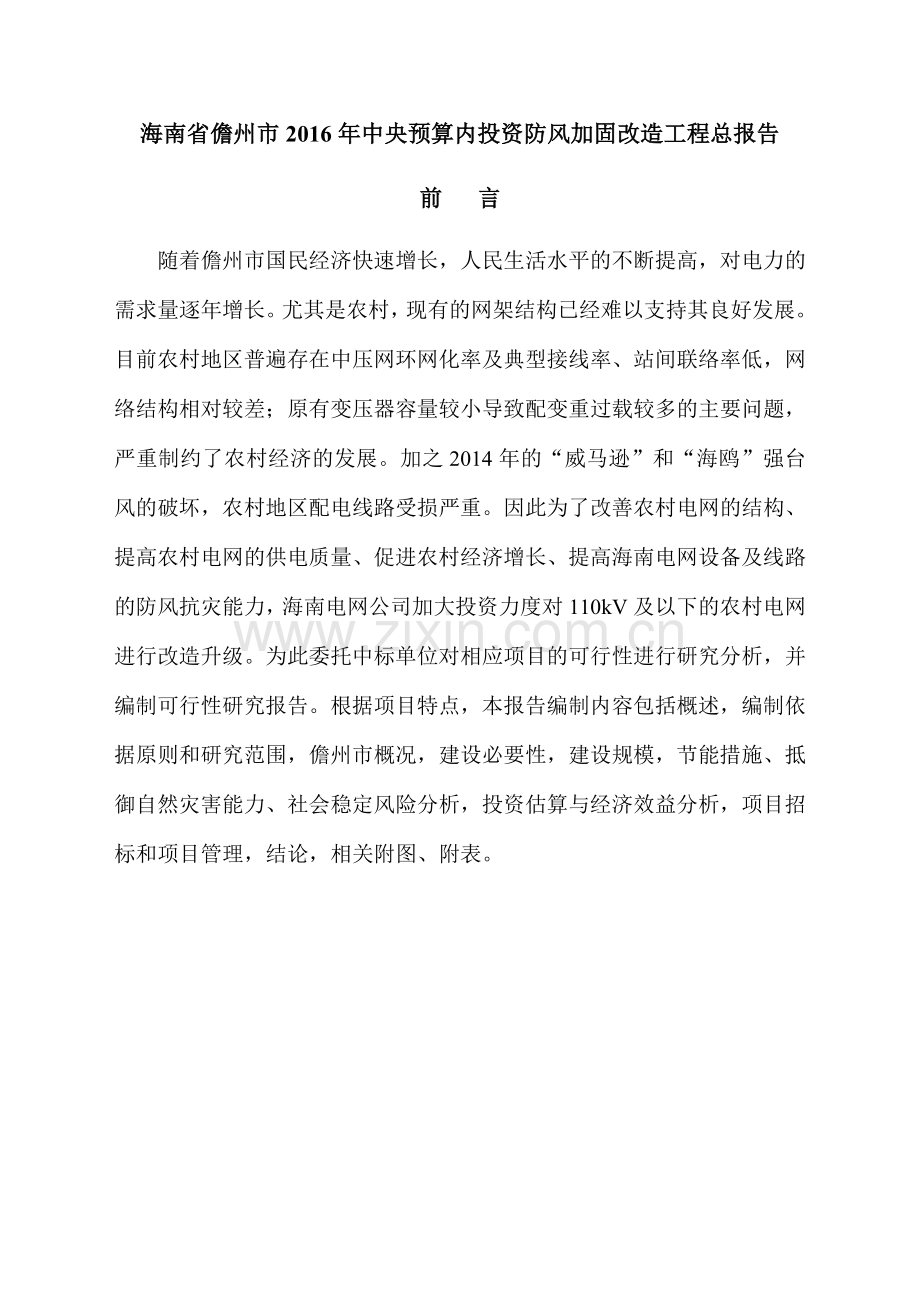

海南省儋州市2016年中央预算内投资防风加固改造工程总报告
前 言
随着儋州市国民经济快速增长，人民生活水平的不断提高，对电力的需求量逐年增长。尤其是农村，现有的网架结构已经难以支持其良好发展。目前农村地区普遍存在中压网环网化率及典型接线率、站间联络率低，网络结构相对较差；原有变压器容量较小导致配变重过载较多的主要问题，严重制约了农村经济的发展。加之2014年的“威马逊”和“海鸥”强台风的破坏，农村地区配电线路受损严重。因此为了改善农村电网的结构、提高农村电网的供电质量、促进农村经济增长、提高海南电网设备及线路的防风抗灾能力，海南电网公司加大投资力度对110kV及以下的农村电网进行改造升级。为此委托中标单位对相应项目的可行性进行研究分析，并编制可行性研究报告。根据项目特点，本报告编制内容包括概述，编制依据原则和研究范围，儋州市概况，建设必要性，建设规模，节能措施、抵御自然灾害能力、社会稳定风险分析，投资估算与经济效益分析，项目招标和项目管理，结论，相关附图、附表。

目 录
第一章 项目概述 3
1.1 项目基本情况 3
1.2 项目建设期 3
1.3 项目总投资 3
1.4 指导思路 3
第二章 编制依据原则和研究范围 4
2.1 编制依据与原则 4
2.2 主要技术原则及要求 5
2.3 研究范围 11
第三章 儋州市概况及电网概况 11
3.1儋州市简况 11
3.2儋州市电网现状及需求分析 12
3.3儋州市农村电网存在问题 15
第四章 工程建设的必要性 16
4.1儋州市农村电网规划概况 16
4.2项目必要性 17
4.3工程建设方案 18
4.4项目预期实施效果 27
第五章 项目建设地点与建设条件 28
5.1 项目建设地点 28
5.2 项目建设条件 28
第六章 建设规模 30
第七章 节能及环境保护 30
7.1 项目节能分析 30
7.2 项目抵御自然灾害能力分析 31
7.3 社会稳定风险分析 33
7.4环境影响分析 35
第八章 投资估算及经济效益分析 36
8.1投资估算 36
8.2 经济效益分析 38
8.3资金来源 54
第九章 项目招标和项目管理 80
9.1 项目法人 80
9.2 项目招标 80
9.3 项目管理 83
第十章 主要结论 84

附件
附件1 2014年海南电网地理接线图
附件2《电网工程可研投资控制指标(2013年版)》
附件3 海南2015年西部片区技改项目设计中标通知书
附件4 工程设计资质证书

第一章 项目概述
1.1 项目基本情况
项目名称：儋州供电局2016年电网防风加固改造工程可研
项目法人：海南电网有限责任公司
法人代表：金戈鸣
项目地点：海南省儋州市农村地区
1.2 项目建设期
项目建设期为2016年。
1.3 项目总投资
总投资估算：儋州市防风加固改造工程总投资规模为2293.95万元。
资金筹措：项目实行资本金制，总投资的20%由中央预算投资资金解决、80%由企业申请银行贷款。
1.4 指导思路
全面贯彻落实科学发展观，围绕服务农村经济社会发展的目标，搭建“以工促农，以城带乡”的电力发展平台，建立城乡电网一体化发展和农网持续发展机制，加大投资力度，加强建设管理，用新技术改造农村电网，用可靠、高效、节能的产品更新设备，提高海南省沿海地区架空配电线路的防风能力，通过实施防风加固改造工程，改善农村电网的结构、提高农村电网的供电质量、提高海南电网设备及线路的防风抗灾能力，为农村经济社会发展和农村居民生活用电提供安全可靠的电力保障。
第二章 编制依据原则和研究范围
2.1 编制依据与原则
2.1.1编制依据
（1）国家发改委2010年7月在北京召开的“全国农网改造升级工作会议”有关文件和要求；
（2）国家发展改革委印发的《农村电网改造升级项目管理办法》；
（3）《农村电力网规划设计导则》（DL/T 5118-2000）；
（4）《中国南方电网公司110kV及以下配电网规划指导原则》；
（5）《配电线路防风设计技术规范》（试行）（南方电网2013年9月）；
（6）《海南国际旅游岛建设发展规划纲要（2010-2020）》（审定稿）；
（7）《海南省“十二五”农网改造升级规划报告》；
（8）《儋州市“十二五”配电网规划细化》；
（9）《儋州市“十二五”配电网规划项目库优化报告》
（10）国家能源局综合司《关于印发农村电网改造升级项目可行性研究报告编制和审查指南的通知》（国能综新能【2014】617号）。
（11）儋州供电局相关部门提供的基础数据。
2.1.2编制原则
（1）国家能源局印发的《农村电网改造升级技术原则》；
（2）《农村电力网规划设计导则》（DL/T 5118-2000）；
（3）《中国南方电网公司110kV及以下配电网规划指导原则》；
（4）中国南方电网公司《中国南方电网县级电网规划设计导则》；
（5）海南电网公司《海南电网规划设计技术原则》；
（6）《农村电力网规划设计导则》（DL/T 5118-2000）；
（7）《中国南方电网公司10kV和35kV标准设计（V1.0）设计原则》；
（8）《海南电网公司35kV及以下架空线路防风加固改造工程实施方案》（试行）；
（9）《南方电网沿海地区设计基本风速分布图》（2014版）；
（10）《海南电网公司电网建设与改造若干技术要求》（海南电网生（2012）8号文；
2.2 主要技术原则及要求
严格执行《农村电网改造升级技术原则》（国能新能[2010]305号文），结合海南实际情况，认真总结一期、二期工程实施过程中的经验教训，规范设计和施工，并及时调整完善工程有关的技术指标原则和要求。综合前几年台风对海南电网的影响以及防风工作的成功经验总结，梳理线路防风薄弱点，因地制宜采取针对性防风措施，达到抵御30年一遇台风的水平。其中，遵循以下主要原则和要求：
（1）农网改造升级应遵循“统一规划、分步实施、因地制宜、适度超前”的原则，变（配）电站的布局及高、中、低压配电网主干线路的建设应满足农村经济中长期发展的要求，避免重复建设。
（2）农网改造升级应按照“安全可靠、技术适用、减少维护、节能环保”的原则，采用成熟先进的新技术、新设备、新材料、新工艺，禁止使用国家明令淘汰及不合格的产品。
（3）农网改造升级工作应严格执行国家和行业有关设计、施工、验收等技术规程和规范。
（4）农网改造升级应充分考虑城镇、乡村等不同类别区域负荷特点、供电可靠性要求和区域发展规划，合理优化网架结构。
（5）农网改造升级应积极采用“三通一标”（通用设计、通用设备、通用造价、标准工艺），统一建设标准，规范工程管理，确保工程质量。
（6）对于特殊地段、具有高危和重要用户的线路、重要联络线路，可实行差异化设计，提高农网抵御自然灾害的能力。
（7）农网改造升级应适度推进电网智能化建设，重点开展新能源分散接入、配电自动化、智能配电台区、农村用电信息采集等试点建设。
（8）中低压线路供电半径应根据负荷密度来确定，一般中压线路供电半径：城镇不宜超过4km，乡村不宜超过15km；低压线路供电半径：城镇不宜超过250m，乡村不宜超过500m。用户特别分散地区供电半径可适当延长，但应采取适当措施，满足电压质量要求。
（9）高压电网部分：针对台风中受损复电线路区段和防风能力亟待提高线路区段进行重点防风加固，加固后的线路不发生倒杆（塔）事件。
9.1）对I、Ⅱ类风区的35千伏及以上线路直线水泥杆校核，达不到防风要求的宜采取增加拉线提高承载力措施，不能增加拉线的水泥杆应更换为铁塔。
9.2）考虑将台风中受损线路杆塔和不满足风速标准的杆塔更换成满足风区设计标准的铁塔。
9.3）水平档距利用率过高或耐张段过长区段，宜采取换塔或加塔的改造措施。
9.4）针对110千伏及以上线路耐张塔跳线不满足风偏设计要求的，应加装防风偏绝缘子。（海南高压线路耐张塔防风偏加装防风偏绝缘子已初见成效）
9.5）对出现滑坡情况的杆塔根据现场地形并结合地质勘探资料，综合判断采取迁移杆塔或修筑护坡、挡土墙、排水沟等基础加固措施。
（10）中低压电网部分：优先提高I、II类风区重要用户供电线路和I类风区线路防风能力，确保加固后的线路主干线不发生倒杆、断杆，支线不串倒。
10.1）装设防风拉线
在一般情况下，优先采用加装防风拉线进行加固，或在综合加固实施前，加装拉线作为临时性防风措施。
10.1.1、单回路线路
当耐张段内连续直线杆超过5基时，具备拉线条件时，在中间位置的原有电杆加装四向拉线，如无法加装拉线的可考虑采取在另一侧加装斜支撑杆。
10.1.2、双回路线路
原有线路电杆强度等级小于M级(选用绝缘导线时电杆强度小于N级)时，耐张段内应每隔一基直线杆装设一组防风拉线；原电杆强度等级不满足要求，更换为强度等级不小于K级的电杆并加装防风拉线。
10.1.3、拉线装置技术要求
拉线应采用镀锌钢绞线，拉线截面不小于35mm2；拉线与电杆的夹角宜采用45°，如受地形限制，可适当减少，但不应小于30°。跨越道路的拉线，对路面中心的垂直距离不应小于6m，对路面的垂直距离不应小于4.5m，拉桩杆的倾斜角宜采用10°～20°；钢筋混凝土电杆的拉线从导线之间穿过时，必须装设拉线绝缘子或采取其它绝缘措施，拉线绝缘子距地面不应小于2.5m；拉线棒的直径不应小于16mm。拉线棒应热镀锌；单回路线路防风拉线选用LP6型拉盘，拉盘埋深不小于1.6米。双回路线路防风拉线选用LP8型拉盘，拉盘埋深不小于1.8米。
10.2）加固电杆基础
原有线路电杆强度等级小于M级(选用绝缘导线时电杆强度小于N级)时，不具备拉线条件的，更换电杆并配置基础；对其它没有加固的直线电杆，其埋深不满足要求时，应加固基础；电杆基础加固处理应根据电杆所处的位置，因地置宜，选择适当的基础加固方式。
10.3）缩短耐张段长度
10.3.1、单回路线路
①耐张段超过500米的线路，应整条统筹考虑，增设耐张杆塔缩短耐张段长度，将各个耐张段长度控制在500米以内。
②增设的直线耐张杆塔，应优先选用强度等级不低于F级的非预应力电杆加装四向拉线，当不具备打拉线条件时，可选用高强度电杆或自立式角钢塔或钢管杆，其中：当选用高强度电杆时，其根部开裂弯矩，12米杆不低于150kN･m，15米电杆不低于160kN･m，并配置基础；当选用自立式角钢塔或钢管杆时，水平荷载标准值不小于30kN。
③原有线路的耐张杆塔，应根据其所处线路位置（直线、转角、终端等），校核其强度和基础及电杆拉线配置是否满足当地基本风速分布图的风速要求。
10.3.2 、双回路线路
①耐张段超过400米的线路，应整条统筹考虑，增设耐张杆塔缩短耐张段长度，将各个耐张段长度控制在400米以内。
②增设的直线耐张杆塔应选用高强度砼杆或自立式角钢塔或钢管杆，其中：当选用高强度电杆时，其根部开裂弯矩，12米杆不低于200kN･m，15米电杆不低于260kN･m，并配置基础；当选用自立式角钢塔或钢管杆时，水平荷载标准值不小于40kN。
③原有线路的耐张杆塔，应根据其所处线路位置（直线、转角、终端等），校核其强度和及电杆拉线基础配置是否满足当地基本风速分布图的风速要求。
10.3.3、多回路线路
三回路及以上同杆架设的多回路线路，应参照本文的综合加固原则，根据线路回路数、导线型号、档距等参数和设计风速要求，进行杆塔和基础受力计算，确定加固措施。
10.4）缩短直线大档距长度
10.4.1、单回路大档距
当祼导线直线档距大于90米、绝缘导线直线档距大于80米时，大档距两侧电杆强度等级、埋深应满足要求。强度满足要求、埋深不满足要求的，加固电杆基础。强度不满足要求的，应在档距中间增加一基电杆。若因条件限制，不能增加电杆，则需在档距两端的电杆加装防风拉线，不具备拉线条件的，需更换电杆。
10.4.2、双回路大档距
当祼导线直线档距大于80米、绝缘导线直线档距大于70米时，大档距两侧电杆强度等级、埋深应满足要求。强度满足要求、埋深不满足要求的，加固电杆基础。强度不满足要求的，应在档距中间增加一基电杆，若因条件限制，不能增加电杆，则需在档距两端的电杆加装防风拉线，不具备拉线条件的，需更换电杆或另一侧加装斜支撑杆。

图10.4.2-1 单回路裸导线线路增设杆塔缩短耐张段和大档距示意图
10.5）更换高强度杆塔
下列情况下宜更换为符合强度要求的电杆：
10.5.1、风化严重、有明显裂纹或配筋裸露的电杆。
10.5.2、跨越高速公路、铁路、一级公路以及具有通航功能的河流的架空线路的直线杆应更换为耐张杆塔。
10.5.3、 更换电杆应分别满足强度和埋深要求。
10.5.4、 直线杆更换电杆后，具备条件的宜将原绝缘子更换为胶装式瓷横担SQ210。
2.3 研究范围
儋州市本批次项目合计24个总项，35千伏线路4条，10千伏线路20条，项目总投资2293.95万元；其中：
(1) 改造35千伏线路：增加耐张塔26基，直线塔27基，装设防风拉线106组，总投资999.61万元。
(2) 改造10千伏线路：增加耐张铁塔25基，高强度电杆409基，普通电杆142基，装设防风拉线637组，基础加固37基，总投资1294.34万元。

第三章 儋州市概况及电网概况
3.1儋州市简况
儋州市位于海南西北部，全市土地面积3400km2，总面积占全省面积9.6%，居全省首位。南北长81km，东西宽86k，海岸线总长225km。2012年总人口为98万人。
2012年儋州市生产总值GDP达到176.78亿元，比上年增长9.8%。其中第一产业增加值90.47亿元，增长6.9%；第二产业增加值25.65亿元，增长10.3%；第三产业增加值60.66 亿元，增长14.4%。第一、第二、第三次产业占生产总值的比重依次为51.2:14.5:34.3。人均产值达到18654元。
3.2儋州市电网现状及需求分析
3.2.1儋州市电网现状
儋州市配电网2011年供电面积为3400km2，供电人口为20.28万。2011年底，共有110kV公用变电站5座（那大站、军屯站、八一站、白马井站、木棠站），主变9台，变电容量为260MVA，110kV线路5回，长度为270.89km；共有35kV公用变电站13座（那大站、兰洋站、西庆站、东城站、新州站、龙山站、光村站、海头站、西培站、加平站、木排站、西华站），主变18台，变电容量为90.45MVA，35kV线路总长为259.59km。10kV公用线路共有92回，总长度为2804.715km，共有配变3636台，其中公用配变为2278台，容量为219.706MVA；专用配变为1358台，容量为227.924MVA。
2011年，儋州供电局完成全社会用电量8.14亿kWh，同比2010年增长24.08%；供电量7.87亿kWh，同比增长21.64%；售电量7.13亿kWh，同比增长14.08%；线损率9.39%，同比降低3.27%。
3.2.2 2015年负荷预测
结合儋州市历年的用电情况，分析儋州市常规电量的变化，提出 “十二五”期儋州电网常规电量增长率。“十二五”期白沙电网常规电量预测见表3.2.2-1所示。
表2-2 2011年儋州市电网供电量、供电负荷分布情况表
序号
分区
供电量（亿kWh）
增长率（%）
供电负荷（MW）
增长率（%）
1
儋州全市
7.87
21.64
166.18
28.82

根据儋州市历年来全社会用电量的变化情况，分别采用了年均增长率法、产值单耗法和“自然增长+大用户“法，对全市2012～2015年的全社会用电量进行预测。结合儋州市的具体情况，经综合分析得出本次规划各年份的高、中、低三方案的电量预测结果。如表4-11所示。
表4-11 儋州市2012-2015年用电量预测（单位：亿kWh）
项目
2011
2012
2013
2014
2015
增长率
高方案
8.14
9.51
14.79
15.89
17.11
20.39%
中方案
8.14
9.45
14.65
15.66
16.78
19.82%
低方案
8.14
9.39
14.52
15.45
16.46
19.24%
推荐采用中方案预测结果，经综合预测分析，2015年儋州市全社会用电量将达到16.78亿kWh。
根据儋州市城市规划分区，结合电网供电区域情况，将儋州市分为北部区、东南区、中南区和西南区4大供电片区。在全市负荷预测的基础上，根据分区比重与增长率变化预测结果，进行分区负荷预测如表3.2.2-2。
表3.2.2-2分区供电最高负荷预测结果表 单位：MW、%
规划版本
分区负荷
2015年
2016年
2017年
2018年
2019年
增长率
“十二五”规划细化
北部片区
38.5
46.1
125.4
131.6
138.2
37.69%
东南片区
99.3
109.2
114.7
127.3
136.2
8.22%
中南片区
20.9
27.2
32.7
39.2
47
22.43%
西南片区
25.8
31
37.2
45.3
53.5
19.99%
合计
184.5
213.5
309.8
343.4
374.9
19.40%
“十二五”规划修编
南部东片区
87.2
98.2
106.8
123
139.6
12.48%
南部西片区
35
42
46
57
64
16.29%
北部片区
110
152
172.9
173.5
187.4
14.25%
合计
220.6
277.6
309.4
335.8
371.5
13.92%

3.2.3需求分析
“十二五”期间儋州经济跨越发展，带动用电需求大幅增长，其中旅游房地产开发、以及高速公路建设都会带来一些大用户负荷。大用户的电量负荷增长呈现阶跃性。如表3.2.3-1：
表3.2.3-1 儋州市全社会电力电量需求预测表 单位：亿kWh、MW、%、h
规划版本
年份
2015
2016
2017
2018
2019
增长率
《“十二五”规划修编》
结论
全社会用
电量
高方案
9.56
12.6
14.66
16.45
18.69
18.25%
中方案
9.49
12.21
13.92
15.45
16.8
15.35%
低方案
8.8
11.03
12.64
14
15.87
15.88%
全社会最
高负荷
高方案
222.4
286.5
325.7
357.6
413.3
16.76%
中方案
220.6
277.6
309.4
335.8
371.5
13.92%
低方案
204.6
250.8
280.8
304.2
350.8
14.43%
最大负荷利用小时数
4302
4398
4499
4601
4522
-　
《细化报告》调整后
全社会用
电量
高方案
8.14
9.51
14.79
15.89
17.11
20.39%
中方案
8.14
9.45
14.65
15.66
16.78
19.82%
低方案
8.14
9.39
14.52
15.45
16.46
19.24%
全社会最
高负荷
高方案
169.6
198.2
301.9
324.2
349.2
19.79%
中方案
169.6
196.9
299
319.6
342.4
19.20%
低方案
169.6
195.7
296.4
315.2
336
18.64%
最大负荷利用小时数
4800
4800
4900
4900
4900
　 --

1、电力需求增长
2011年，儋州供电局完成全社会用电量8.14亿kWh，同比2010年增长24.08%；供电量7.87亿kWh，同比增长21.64%；售电量7.13亿kWh，同比增长14.08%；
2、用电结构
Ø 第二产业的用电量最大，比重达到50.1%，可以看出儋州市的正处工业化快速发展时期，是城市化快速发展阶段的典型特点。
Ø 居民生活用电比重占29.8%，居民生活用电增长非常迅速，主要由于近年居民生活水平的提高及农网改造的显著成效。在未来几年，这一比重仍有很大的提升空间。
Ø 第三产业的用电比重占15.7%，所占比例相对较低。但随着城市经济发展和产业结构的调整，第二产业用电量所占比重将会呈一定下降趋势，第三产业用电量比重会持续上升。
Ø 第一产业用电比例最低，只占4.5%，这说明随着城市化进程的不断加快、城乡差距的不断缩小，第一产业用电在不断下滑。
3.3儋州市农村电网存在问题
目前，儋州市农村电网主要存在以下防风问题。
（1）威马逊”期间受损复电的高压线路
表3.3-1 海南电网“威马逊”期间受损的高压线路明细表
序号
供电局
线路名称
电压等级
杆(塔)损坏
断杆（根）
倒杆/斜杆（根）
倒塌铁塔（处）
受损线路数量（条）

1
儋州局

35
12
27
0
59

2

由上表可知，海南高压电网在2014年“威马逊”中受损线路共59回、杆（塔）损坏共39基，其中断杆根12、倒杆/斜杆27根。
（2）低于风区图设计基本风速4m/s及以上的线路（简称设计风速偏低）
根据南网公司最新的风区风压分布图，重新核查海南沿海地区架空输电线路的防风能力（220千伏及以下线路按照30年一遇风区图设防）。按照“I、II类风区中低于风区图防风能力4m/s及以上线路”原则，对35~220千伏线路进行防风薄弱点排查。35~220千伏线路设计风速偏低的线路4回，需改造情况见下表。
表3.3-2 海南电网设计风速偏低的线路统计表
电压等级
线路回路
区段杆塔数量
单回路改造杆塔数量
双回路改造杆塔数量
35
4
290
53
0
合计
4
290
53
0
35~220千伏线路设计风速偏低的线路4回，具体明细见下表。
表3.3-3海南电网设计风速偏低的线路明细表
序号
线路名称
电压等级
所属单位
区段起止编号
改造区段
回路数
改造杆塔数量
采用设计规程
该段是否因台风受损
备注
1
成八西线
35
儋州局
#1-#65
#1-#65
单回
11
2001规程
否

2
加新线
35
儋州局
#1-#104
#49-#78
单回
10
2007规程
否

3
马龙线
35
儋州局
#1-#61
#1-#49
单回
19
2001规程
否

4
那木线
35
儋州局
#1-#60
#2-#22
单回
13
2003规程
否

（3）中压线路防风能力不足
按照风区分布图，排查I类风区内10千伏防风能力不足的线路，其中主线长度共281.77公里，支线长度253.43公里，总长535.20公里。10千伏线路处于II类风区经排查，主线长度共4.14公里，支线长度325.96公里，总长330.10公里。
表3.3-6 按风区分布10千伏防风能力不足线路统计表
地区
I类风区
II类风区
I、II类风区以外
主线
支线
合计
主线
支线
合计
主线
支线
合计
儋州
281.77
253.43
535.20
4.14
325.96
330.10
0.00
0.00
0.00
总计
281.77
253.43
535.20
4.14
325.96
330.10
0.00
0.00
0.00
按照风区分布图，排查各类风区内10千伏防风能力不足的线路中，平均档距小于50米线路共有13回，长度为15.01公里；平均档距处于50米到60米之间的线路共有142回，长度为231.67公里；平均档距介于60米到70米之间的线路共有48回，长度为179.85公里。
表3.3-7 按风区分布10千伏线路情况统计表 单位km、%
分风区
平均档距
档距处于80-100m
档距大于100m
运行年份25年以上
小于50米
处于50-60
米之间
处于60-70
米之间
回数
占比
回数
占比
回数
占比
回数
长度
回数
长度
回数
长度数
Ⅰ类风区
13
15.01
123
198.91
48
179.85
4
1.3
3
0.9
0
0
Ⅱ类风区
0
0
19
21.76
0
0
0
0
0
0
0
0
合计
13
1339
142
231.67
48
179.85
4
1.3
3
0.9
0
0

第四章 工程建设的必要性
4.1儋州市农村电网规划概况
根据《儋州市“十二五”配电网规划项目库优化报告》分析,目前儋州市市电网存在的变电站重过载、线路重过载、线路末端电压偏低和安全隐患等各类问题，通过高压变电站布点方案的调整、2015年批复实施的中央预算内农网升级改造项目，以及继续增加2016年的升级改造项目来陆续解决现状中低压配电网存在的薄弱环节。
儋州市本批次项目合计24个总项，35千伏线路4条，10千伏线路20条，项目总投资2293.95万元；其中：
(2) 改造35千伏线路：增加耐张塔26基，直线塔27基，装设防风拉线106组，总投资999.61万元。
(2) 改造10千伏线路：增加耐张铁塔25基，高强度电杆409基，普通电杆142基，装设防风拉线637组，基础加固37基，总投资1294.34万元。
具体线路情况见下表：
表4.1-1 线路起讫点及改造内容表
序号
项 目 名 称
电压等级
线路起讫点
建设改造内容
起点
讫点
1
35kV成八西线防风加固改造工程
35kV
35kV八一站
35kV西华站
增加直线塔5基，增加耐张塔6基,增加防风拉线106组。
2
35kV加新线防风加固改造工程
35kV
35kV加平站
35kV新州站
增加直线塔4基,增加耐张塔6基。
3
35kV马龙线防风加固改造工程
35kV
35kV马井站
35kV龙山站
增加直线塔10基，增加耐张塔9基。
4
35kV那木线防风加固改造工程
35kV
35kV那大站
35kV木棠站
增加直线塔7基，增加耐张塔6基。
5
10kV马联I线分支线防风加固改造工程
10kV

新增耐张塔3基，高强度电杆34基，普通电杆142基，基础加固1基，防风拉线44组。
6
10kV马联Ⅱ线分支线防风加固改造工程
10kV

新增高强度电杆8基，基础加固1基。
7
10kV松鸣主线后段及所属分支线防风加固改造工程
10kV

新增耐张塔2基，高强度电杆13基，普通电杆16基，基础加固3基，防风拉线20组。
8
10kV排浦Ⅱ线分支线防风加固改造工程
10kV

新增高强度电杆8基，防风拉线6组。
9
10kV龙山线分支线防风加固改造工程
10kV

新增高强度电杆9基，防风拉线12组。
10
10kV峨蔓线分支线防风加固改造工程
10kV

新增高强度电杆5基，基础加固7基。
11
10kV木棠线分支线防风加固改造工程
10kV

新增高强度电杆4基，普通电杆1基，基础加固2基，防风拉线3组。
12
10kV十字路线分支线防风加固改造工程
10kV

新增高强度电杆2基，基础加固1基。
13
10kV海头主线前段防风加固改造工程
10kV

新增耐张塔1基；高强度电线杆8基，普通电杆9基，基础加固2基，防风拉线22组。
14
10kV农村主线后段防风加固改造工程
10kV

新增耐张塔4基，高强度电杆9基，基础加固5基，防风拉线9组。
15
10kV富克主线后段及所属分支线防风加固改造工程
10kV

新增耐张塔4基，高强度电杆70基，普通电杆1基，基础加固9基，防风拉线130组。
16
10kV东光主线后段及所属分支线防风加固改造工程
10kV

新增耐张塔2基，高强度电杆43基，基础加固2基，防风拉线44组。
17
10kV王五2#线分支线防风加固改造工程
10kV

新增高强度电杆12基，防风拉线14组。
18
10kV新访主线后段及所属分支线防风加固改造工程
10kV

新增高强度电杆22基，防风拉线38组。
19
10kV大屯线分支线防风加固改造工程
10kV

新增防风拉线2组。
20
10kV光村联络线后段及所属分支线防风加固改造工程
10kV

新增耐张塔4基，高强度电杆16基，防风拉线48组。
21
10kV神冲主线后段及所属分支线防风加固改造工程
10kV

新增高强度电杆17基，普通电杆2基，基础加固2基，防风拉线26组。
22
10kV楼堂主线后段防风加固改造工程
10kV

新增耐张塔2基，高强度电杆33基，防风拉线46组。
23
10kV泊潮主线后段防风加固改造工程
10kV

新高强度电杆3基，防风拉线6组。
24
10kV新盈主线后段及所属分支线防风加固改造工程
10kV

新增耐张塔3基，高强度电杆93基，基础加固3基，防风拉线167组。
4.2项目必要性
本批次项目按照高压线路及中压线路分类解决线路防风能力；
（1）解决高压线路防风能力不足的需要
2016年高压电网防风规划目标“针对台风中受损复电线路区段和防风能力亟待提高线路区段进行重点防风加固，加固后的线路不发生倒杆（塔）事件”。
儋州35kV成八西线、35kV加新线、35kV马龙线、35kV那木线等4条线路主要存在：线路设计风速便低（最大设计风速30m/s，即基本设计风速28m/s），防风能力不足，并分别在2014年台风“威马逊”中发生断杆。 对35kV成八西线、35kV加新线、35kV马龙线、35kV那木线等4条线路进行防风加固，消除线路的安全隐患，杜绝线路在台风中出现倒杆事故，提高线路的防风抗灾能力，减少自然灾害资产损失，以保障居民的用电。因此对本次工程的建设是十分必要，也是十分迫切的。
（2）解决中压防风能力不足的需要
儋州10kV化工园区线等12条线路主要为：线路设计早、运行年限长久，多为1978-1980年建设，运行至今多未改造，存在线路设计风速便低、耐张段长、线路老化、杆塔开裂、拉线锈蚀等安全隐患。同时线路防风拉线少，未按要求安装防风拉线的杆塔也未采取其他加固措施，线路抗风能力弱，不满足沿海线路防风要求。因此对10kV化工园区线等12条线路，以耐张段为单位进行防风加固排查，有针对性的进行防风加固，消除线路的安全隐患；对直线杆塔进行增设防风拉线，受地形等限制无法安装防风拉线的采取其他加固措施，提高线路的防风抗灾能力，保障线路的安全可靠运行，减少自然灾害资产损失，保障居民的用电。因此对本次工程的建设是十分必要，也是十分迫切的。
（3）进一步实践“建设社会主义新农村”重要思想
为了提高农村居民群众生活水平，国家正在大力开展家电下乡活动，以进一步建设社会主义新农村，改善农村生活环境。而随着农村大型家用电器的普及，农村电网对供电质量的要求会更高，实施农网完善工程，着力于加强农村居民最急需的电力基础设施建设，尽快的完成改造制约当地经济发展和人民生活水平提高的“电网瓶颈”，有助于进一步加快社会主义新农村的建设步伐。
因此，按照儋州市十二五配电网规划成果，针对儋州市农村电网的薄弱环节进行建设和改造，以提高农村电网供电能力和供电质量，是实施社会主义新农村建设的重要环节，因此实施儋州市防风加固工程是非常必要与迫切的。
4.3工程建设方案
4.3.1项目安排原则
本批次防风加固改造项目按照主线高于支线的原则，安排城区主干线、镇区主供线路及挂接重要用户的分支线路优先进行防风加固。
表4.3.1-1 海南电网防风规划目标表
2016年
高压电网
针对台风中受损复电线路区段和防风能力亟待提高线路区段进行重点防风加固，加固后的线路不发生倒杆（塔）事件。
中低压电网
优先提高I、II类风区重要用户供电线路和I类风区线路防风能力，
确保加固后的线路主干线不发生倒杆、断杆，支线不串倒。
4.3.2 防风方案
4.3.2.1、高压线路防风加固方案
按照加固原则，挑选薄弱点分步骤、有计划开展整改，提出项目安排优先级如下：
1）、优先对台风受损复电线路区段的杆塔进行加固改造。
2）、优先对高铁、高速公路、海岸、山峰及山谷口等重要跨越地区杆塔加固改造。
3）、优先对系统运行明确的关键、重点线路加固改造。
4）、优先对沿海10公里范围内线路加固改造。
5）、优先对河岸、湖岸、山峰及山谷口等容易产生强风的微地形区域杆塔进行加固改造。
6）、优先对I、 II类风区按1979规程等早期标准建设的线路进行抗灾评估和改造。
7）、优先进行线路杆塔的防风偏改造，尤其是对电厂送出线路、核电送出线路进行改造。
8）、对I、Ⅱ类风区的35千伏及以上线路直线水泥杆，具备条件的应增加防风拉线，不具备条件的可更换为加强型杆或铁塔（钢管杆）。
4.3.2.2、中压线路防风加固方案
主要根据30年一遇设计基本风速分布图，排查现状中压配电网防风能力，因地制宜的制定差异化加固方案。具体防风规划思路如下：
（1）防风薄弱环节排查
基于10千伏排查原则，对海南电网中压线路进行系统排查，分析现状海南各市县中压配电线路防风薄弱环节。
（2）制定10千伏中压配电网防风加固方案
按照风区不同，主线高于支线的原则，安排城区主干线、镇区主供线路及挂接重要用户的分支线路优先进行防风加固，结合线路实际情况，因地制宜的制定中压线路差异化防风加固规划方案。
表4.3.2-1 中压防风加固差异化措施表
措施
地区
备注
（装设防风拉线、加固电杆基础、加插耐张塔缩短耐张段长度、
加插电杆缩短直线大档距、更换高强度塔）五种措施
Ⅰ类风区主线
线路带有重要用户增加耐张杆塔
（装设防风拉线、加固电杆基础、加插耐张杆缩短耐张段长度、
加插电杆缩短直线大档距）四种措施
Ⅰ类风区支线
（装设防风拉线、加固电杆基础、加插耐张塔缩短耐张段长度、
加插电杆缩短直线大档距）四种措施
Ⅱ类风区主线
（装设防风拉线、加固电杆基础、加插耐张杆缩短耐张段长度、
加插电杆缩短直线大档距）四种措施
Ⅱ类风区支线
（装设防风拉线、加固电杆基础、
加插电杆缩短直线大档距）三种措施
其他风区线路
4.3.3、建设方案
4.3.3.1工程概述
儋州市本批次项目合计27个总项，120个子项；共计长约283.533km，项目总投资2293.95万元。具体工程概况如下：
儋州市本批次项目合计24个总项，35千伏线路
