既有电气化铁路区段安全施工要点.doc

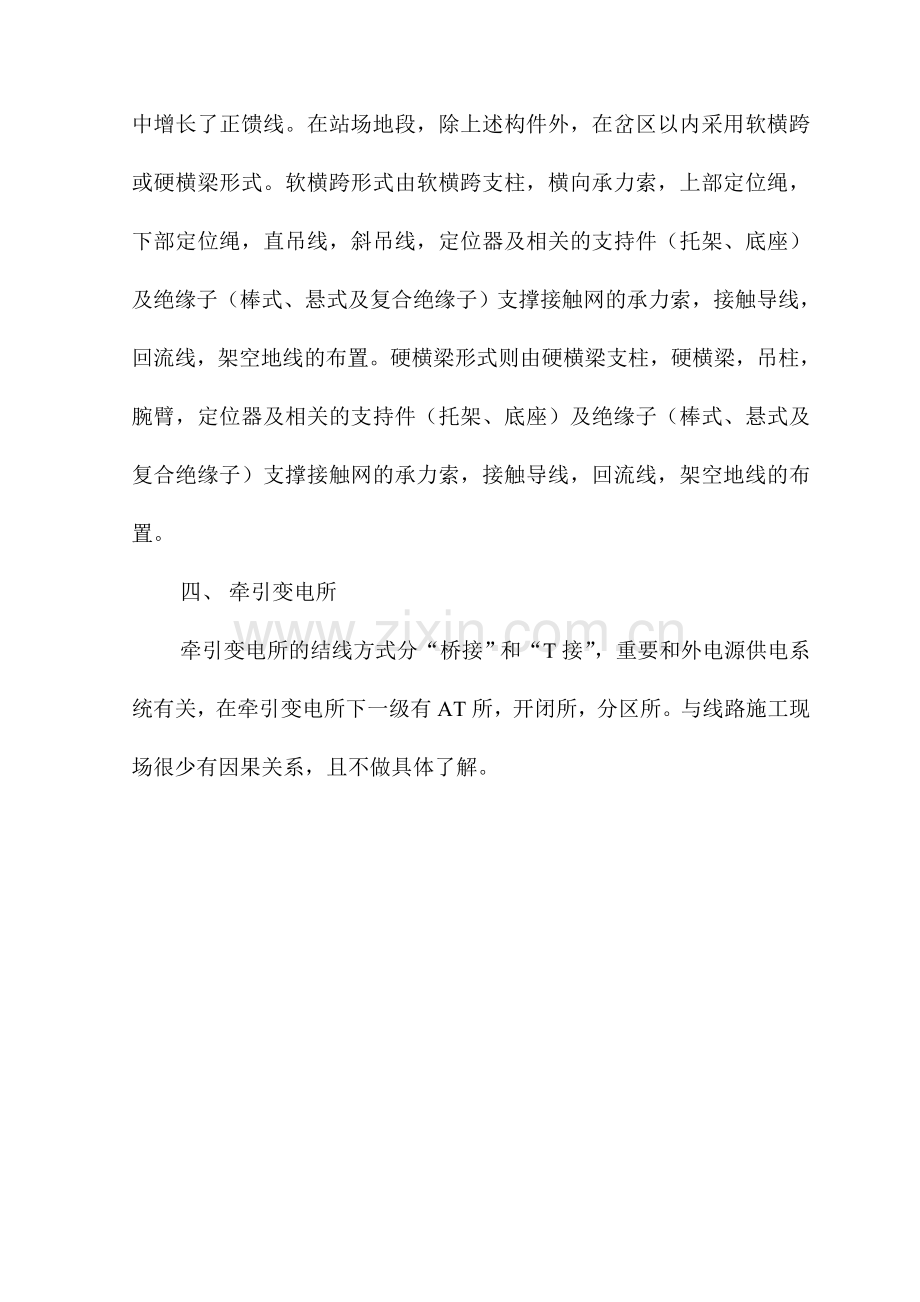

既有电气化铁路区段安全施工要点电气化铁路的组成概述一、 AT供电方式简要的说，接触网馈出线侧带有自耦变压器，变电所馈出线电压为55kv的叫AT供电方式（见附图1）。AT供电方式的优点是供电距离长（牵引变电所间隔100km左右），供供电臂末端电压降小；缺陷是结构复杂(增长正馈线、AT所)，投资费用高。目前在高铁多采用。二、 BT供电方式BT供电方式也叫带回流线供电方式（见附图2），变电所馈出线电压为27.5kv。BT供电方式的优点是结构较简洁，投资费用适中；缺陷是供电距离短（牵引变电所间隔50km左右），供电臂末端电压降对运送有影响（相对于AT方式，在单位长度内，供电臂末端数量多）。我国绝大部分电气化铁路及200km/h客货共线线路采用此种供电方式。三、 接触网的基本结构接触网的基本结构：在铁路线路区间地段，是由支柱基础，支柱，腕臂（涉及平腕臂、斜腕臂、腕臂），定位器（含定位管），接触导线，承力索，回流线，架空地线和其相关的支持件（托架、底座）及绝缘子（棒式、悬式及复合绝缘子）组成（见附图3）。AT供电方式在组成结构中增长了正馈线。在站场地段，除上述构件外，在岔区以内采用软横跨或硬横梁形式。软横跨形式由软横跨支柱，横向承力索，上部定位绳，下部定位绳，直吊线，斜吊线，定位器及相关的支持件（托架、底座）及绝缘子（棒式、悬式及复合绝缘子）支撑接触网的承力索，接触导线，回流线，架空地线的布置。硬横梁形式则由硬横梁支柱，硬横梁，吊柱，腕臂，定位器及相关的支持件（托架、底座）及绝缘子（棒式、悬式及复合绝缘子）支撑接触网的承力索，接触导线，回流线，架空地线的布置。四、 牵引变电所牵引变电所的结线方式分“桥接”和“T接”，重要和外电源供电系统有关，在牵引变电所下一级有AT所，开闭所，分区所。与线路施工现场很少有因果关系，且不做具体了解。既有线电气化区段安全施工一、 安全施工报审程序在广铁集团公司辖区施工，要严格执行铁道部铁路营业线施工安全管理办法（铁办2023190号和铁路营业线施工安全管理补充办法（铁运202351号文献精神，按照广铁（集团）公司广铁（集团）公司铁路营业线施工安全管理实行细则（广运发2023125号、165号）文献规定，做好既有铁路线施工安全工作。既有线电气化区段施工的报审程序：与相关设备管理单位签订安全协议及施工配合协议办理施工许可证报批施工方案提报月施工计划向相关单位发施工电报提报日施工计划施工前碰头会（枢纽地区施工）填写运统-46表施工消点（运统-46表签字）施工后总结会（枢纽地区施工）。1、 施工单位与在施工区段的设备管理单位（如工务段、电务段、通信段、供电段、车务段、公安派出所等）签订安全协议和施工配合协议，界定各自承担的安全责任和配合范围，现场施工、配合人员的职责及各自承担的义务和责任。2、 在与上述单位签订安全协议和施工配合协议后，携带上述协议找广铁集团公司相关业务处会签后，到建管处办理施工许可证，同时获得广铁集团公司信息平台的账号及密码。3、 编制施工方案，同时报送相关设备管理单位，由运送部门牵头，会同建设、设计、施工、监理、运营、安监单位或部门，对施工方案进行审查或优化，经施工方案审定会批准后方可启动下一步程序。4、 在施工方案获得批准后，于每月的十五日前，在广铁集团公司信息平台按工作日为单位提报月施工计划（样表见附表1）。5、 每月底，根据广铁集团公司信息平台批准的月度施工计划，向相关设备管理单位发施工电报(见附件1)，通报施工项目、地点、里程、时间、配合单位、施工负责人及影响范围。6、 距开始施工前3天16:00时前，在广铁集团公司信息平台提报日施工计划（样表见附表2），次日浏览是否批准。7、 在距计划施工天窗点前1小时，到车站运转室办理请点手续，认真填写运统-46表。8、 在天窗点批准并下达了封锁命令后，在命令批准的时间和范围内组织施工。9、 在命令批准的时间和范围内组织施工完毕后，向行车部门报告施工完毕，人员、机具安全撤离施工现场，在运统-46表中签字并消令。10、 按照广铁集团公司相关规定，在枢纽地段施工，必须在天窗点计划实行前一日，由所在车站组织召开施工协调会，将协调会布置事项及人员签到表(样表见附表3)电传施工台；在施工完毕消点后要召开施工小结会。二、 施工机具、人员安全生产过程控制1、 在任何情况下，施工机具、人员不得侵入未封锁线路规定的铁路建筑限界。2、 在既有电气化铁路区段进行施工作业，必须在得到行车部门许可，下达封锁命令后，方可在命令指定的地点、里程、时间、范围内施工，严禁没有接到命令提前施工或超范围施工。3、 在既有电气化铁路区段进行施工作业，施工人员和机具除接到行车调度封锁线路的命令外，还必须在电调下达停电命令并执行完毕，经现场验电确认停电，安装好接地线后，方可在命令指定的地点、里程、时间、范围内施工。4、 在上述原则的基础上，施工人员和机具，要在线路安全限界以外进行施工作业。要设立安全防护人员，随时了解、注意邻线的来车情况，监护、防止施工机具和人员侵入限界施工作业。5、 在既有电气化铁路区段进行施工作业，施工人员和机具必须在带电体的安全距离以外施工，不得越过“邻线有电”警示牌。6、 在既有电气化铁路区段进行施工作业，必须遵循受令封锁线路停电验电接地施工清场撤离拆除接地消令的程序。7、 点内施工完毕，必须检查施工机具、器材、人员撤离到安全地段后，由施工负责人向驻站防护员报告，请求消令。三、 既有设备、设施安全防护保护1、 在既有线施工中，必须对既有线设备、设施进行有效地防护保护。2、 凡在施工过程中，需要动用或重新调试既有设备的，必须有设备管理单位配合施工人员在场，动用或重新调试开通前，必须会同设备管理单位现场配合施工人员对设备的相关参数进行复核并签字确认后方可开通投运。3、 在既有线施工中，对临时改变现状的设施(如水沟，道砟，电缆沟，防护栅等)，要在封锁点内尽量予以恢复，对不影响行车安全的，要在约定的时间内恢复原状。4、 在既有电气化铁路区段进行施工如有断轨作业时，必须将断轨范围外的钢轨用电缆或导线联通后，方可进行断轨作业。5、 在既有电气化铁路区段进行局部改造施工中，要注意相关专业间的互相影响。如接触网支柱是否影响信号机的位置，高柱信号机的位置是否在接触网锚段关节内，高压带电体距信号机的安全距离能否保证等。200km客货共线及客运专线接口工程安全质量控制工作一、 综合接地1、 使用相关仪器（如QJ-42型双臂电桥），测量检查综合接地系统的接地线在桥墩，桥梁（涉及梁片间），隧道各段衬砌中（焊接质量）和路基中的横向连接线应可靠连接。2、 使用相关仪器，检查测量桥墩、桥梁（涉及梁片间）、桥面系防撞墙或挡渣墙、信号电缆槽、接触网基础、隧道中的接地端子应与钢筋网中的接地线可靠连接（导通实验）。3、 使用相关仪器（如接地电阻测试仪），测量桥墩，路基，隧道的综合接地线的接地电阻应符合规定。二、 过轨管施工1、 检查核算过轨管的埋设位置、数量，型号（材质及管径）应和设计规定相符。2、 核对过轨管的埋设位置应与为其服务设备、设施（GSM基站，中继站，红外线机房，箱式变压器，信号机）相匹配。3、 对所有过轨管必须进行导通实验，特别是隧道区段。强调做好管口的保护措施，防止异物进入堵塞。三、 接触网基础施工1、 认真复核接触网基础的平面布置位置，接触网基础距线路中心的限界(允许误差+50mm/-0mm)和基础水平面（允许误差20mm）应符合规定。基础螺栓间的距离（螺栓相邻间距1mm，螺栓对角线间距1.5mm）应符合规定。2、 检查接触网基础接地端子应与基础钢筋网中的接地线可靠连接；测试接地端子应符合规定。3、 检查复核拉线基础的螺栓组方向应符合设计规定；拉线基础底板锚环钢板安装方向应符合设计规定。四、 隧道槽道施工1、 检查核对隧道接触网槽道位置，型号应符合设计规定。2、 检查隧道接触网槽道两部件布置应平行，槽道内应填充防浆填充物。3、 隧道下锚补偿装置槽道各部件的垂直度，水平度，平行度及距地面距离应符合规定，槽道内应填充防浆填充物。4、 隧道接触网槽道及下锚补偿装置槽道安装底面应高出隧道壁510mm，不应出现陷入隧道壁的现象。 七月十五日
