楼施工图纸会审记录.doc

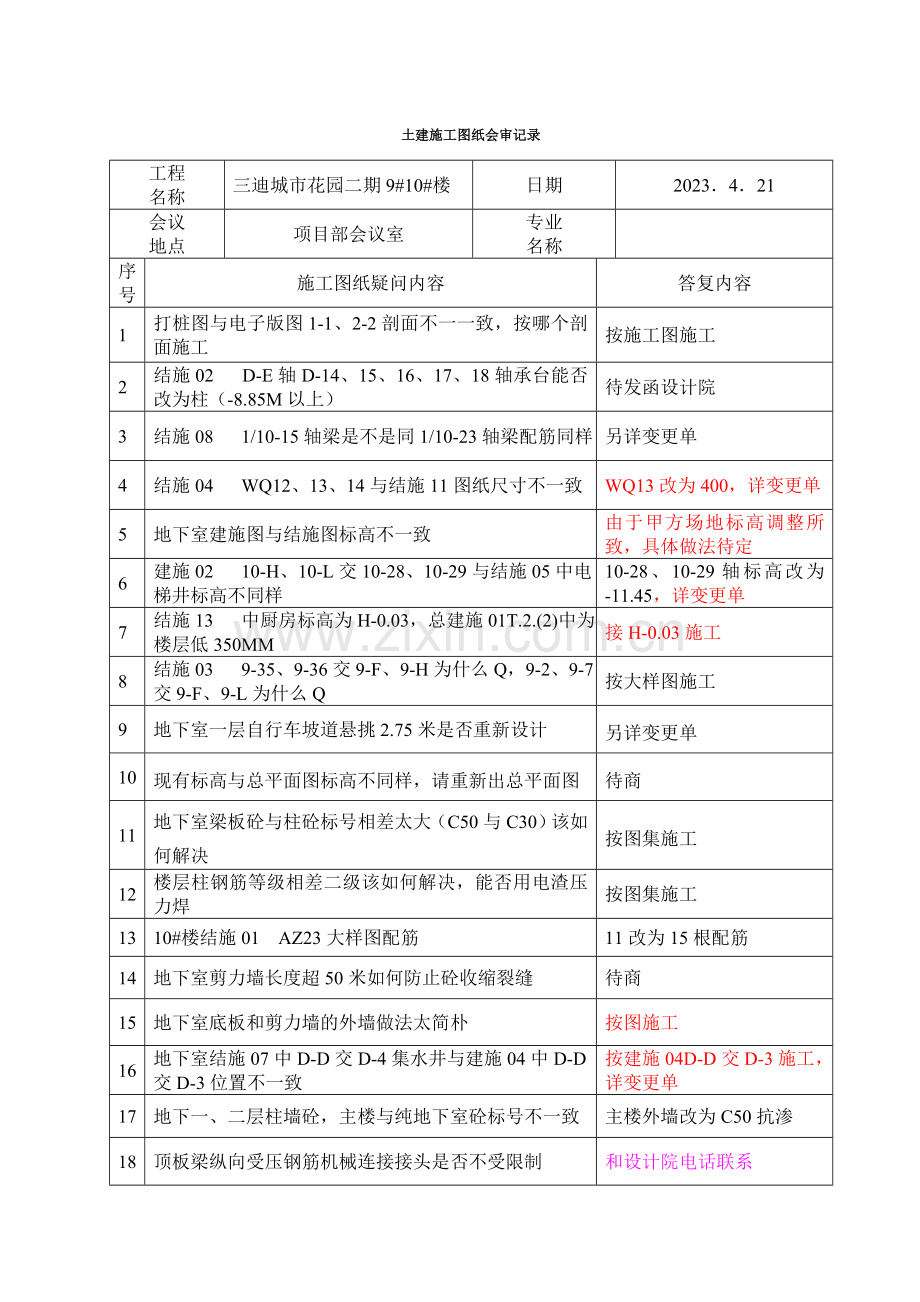

土建施工图纸会审记录
工程
名称
三迪城市花园二期9#10#楼
日期
2023．4．21
会议
地点
项目部会议室
专业
名称

序号
施工图纸疑问内容
答复内容
1
打桩图与电子版图1-1、2-2剖面不一一致，按哪个剖面施工
按施工图施工
2
结施02 D-E轴D-14、15、16、17、18轴承台能否改为柱（-8.85M以上）
待发函设计院
3
结施08 1/10-15轴梁是不是同1/10-23轴梁配筋同样
另详变更单
4
结施04 WQ12、13、14与结施11图纸尺寸不一致
WQ13改为400，详变更单
5
地下室建施图与结施图标高不一致
由于甲方场地标高调整所致，具体做法待定
6
建施02 10-H、10-L交10-28、10-29与结施05中电梯井标高不同样
10-28、10-29轴标高改为-11.45，详变更单
7
结施13 中厨房标高为H-0.03，总建施01T.2.(2)中为楼层低350MM
接H-0.03施工
8
结施03 9-35、9-36交9-F、9-H为什么Q，9-2、9-7交9-F、9-L为什么Q
按大样图施工
9
地下室一层自行车坡道悬挑2.75米是否重新设计
另详变更单
10
现有标高与总平面图标高不同样，请重新出总平面图
待商
11
地下室梁板砼与柱砼标号相差太大（C50与C30）该如何解决
按图集施工
12
楼层柱钢筋等级相差二级该如何解决，能否用电渣压力焊
按图集施工
13
10#楼结施01 AZ23大样图配筋
11改为15根配筋
14
地下室剪力墙长度超50米如何防止砼收缩裂缝
待商
15
地下室底板和剪力墙的外墙做法太简朴
按图施工
16
地下室结施07中D-D交D-4集水井与建施04中D-D交D-3位置不一致
按建施04D-D交D-3施工，详变更单
17
地下一、二层柱墙砼，主楼与纯地下室砼标号不一致
主楼外墙改为C50抗渗
18
顶板梁纵向受压钢筋机械连接接头是否不受限制
和设计院电话联系

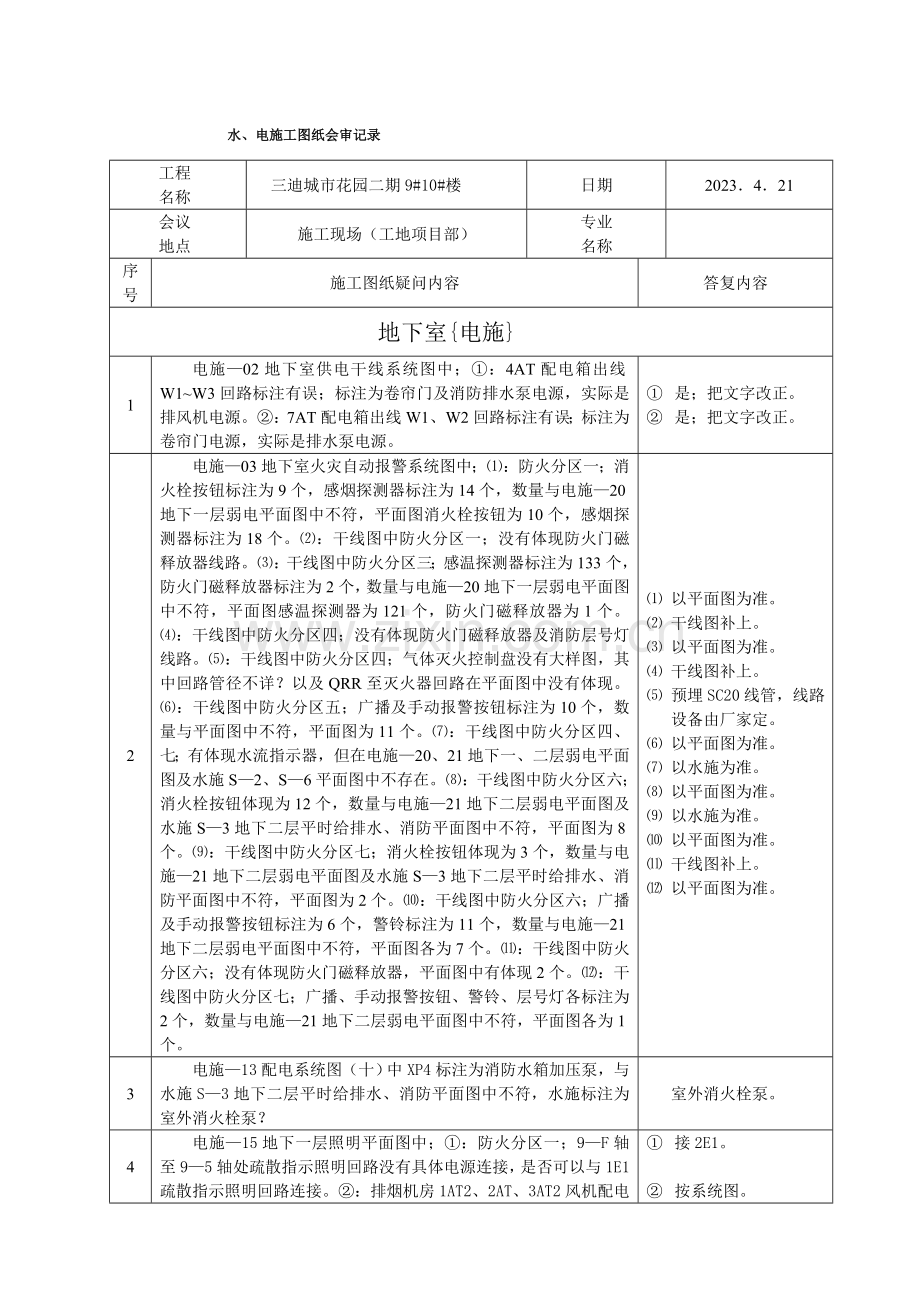

水、电施工图纸会审记录
工程
名称
三迪城市花园二期9#10#楼
日期
2023．4．21
会议
地点
施工现场（工地项目部）
专业
名称

序号
施工图纸疑问内容
答复内容
地下室{电施}
1
电施—02地下室供电干线系统图中；①：4AT配电箱出线W1~W3回路标注有误；标注为卷帘门及消防排水泵电源，实际是排风机电源。②：7AT配电箱出线W1、W2回路标注有误；标注为卷帘门电源，实际是排水泵电源。
① 是；把文字改正。
② 是；把文字改正。
2
电施—03地下室火灾自动报警系统图中；⑴：防火分区一；消火栓按钮标注为9个，感烟探测器标注为14个，数量与电施—20地下一层弱电平面图中不符，平面图消火栓按钮为10个，感烟探测器标注为18个。⑵：干线图中防火分区一；没有体现防火门磁释放器线路。⑶：干线图中防火分区三；感温探测器标注为133个，防火门磁释放器标注为2个，数量与电施—20地下一层弱电平面图中不符，平面图感温探测器为121个，防火门磁释放器为1个。⑷：干线图中防火分区四；没有体现防火门磁释放器及消防层号灯线路。⑸：干线图中防火分区四；气体灭火控制盘没有大样图，其中回路管径不详？以及QRR至灭火器回路在平面图中没有体现。⑹：干线图中防火分区五；广播及手动报警按钮标注为10个，数量与平面图中不符，平面图为11个。⑺：干线图中防火分区四、七；有体现水流指示器，但在电施—20、21地下一、二层弱电平面图及水施S—2、S—6平面图中不存在。⑻：干线图中防火分区六；消火栓按钮体现为12个，数量与电施—21地下二层弱电平面图及水施S—3地下二层平时给排水、消防平面图中不符，平面图为8个。⑼：干线图中防火分区七；消火栓按钮体现为3个，数量与电施—21地下二层弱电平面图及水施S—3地下二层平时给排水、消防平面图中不符，平面图为2个。⑽：干线图中防火分区六；广播及手动报警按钮标注为6个，警铃标注为11个，数量与电施—21地下二层弱电平面图中不符，平面图各为7个。⑾：干线图中防火分区六；没有体现防火门磁释放器，平面图中有体现2个。⑿：干线图中防火分区七；广播、手动报警按钮、警铃、层号灯各标注为2个，数量与电施—21地下二层弱电平面图中不符，平面图各为1个。
⑴ 以平面图为准。
⑵ 干线图补上。
⑶ 以平面图为准。
⑷ 干线图补上。
⑸ 预埋SC20线管，线路设备由厂家定。
⑹ 以平面图为准。
⑺ 以水施为准。
⑻ 以平面图为准。
⑼ 以水施为准。
⑽ 以平面图为准。
⑾ 干线图补上。
⑿ 以平面图为准。

3
电施—13配电系统图（十）中XP4标注为消防水箱加压泵，与水施S—3地下二层平时给排水、消防平面图中不符，水施标注为室外消火栓泵？
室外消火栓泵。
4
电施—15地下一层照明平面图中；①：防火分区一；9—F轴至9—5轴处疏散指示照明回路没有具体电源连接，是否可以与1E1疏散指示照明回路连接。②：排烟机房1AT2、2AT、3AT2风机配电箱出线与电施—07配电系统图（四）不符，照明平面图为4根线，系统图为3根线？③：平面图中有5个楼梯间照明电源没有引至9#、10#楼一层楼梯间照明回路连接，与9#、10#楼强电施—07一层强电平面图不符。
① 接2E1。

② 按系统图。
③ 地下一层补上，以一层为准。
5
电施—17地下一层动力（平时）平面图中；①：部分集水坑及排水泵电源设立在地下一层可以取消，取消后可以与地下二层战时集水坑结合。②：4AT配电箱出线回路W5、WAC4配电箱为消防集水坑排水电源，但是水施S—2地下一层平时给排水平面图中没有存在集水坑？③：2AP3配电箱出线回路WAC2集水坑排水泵电源与水施S—2地下一层给排水平面图中位置不符。④：3AP3配电箱出线回路3H2~3H6排水泵电源与水施S—2地下一层平时给排水平面图中不符，水施图中不存在集水坑？
① 按原图。
② 取消电施线路，以水施为准。
③ 以水施为准。
④ 以水施为准。
6
电施—18地下二层动力（平时）平面图中；①：D—E轴至D—12轴处车道集水坑没有设立排水泵电源，但水施S—4地下二层战时给排水平面图中有存在排水功能？②：水泵房中没有设计排风机电源，与暖施N—3地下二层平时通风平面图不符。
① 出设计变更。
② 出设计变更。
7
电施—19地下二层动力（战时）平面图RAC通风方式信号控制箱没有设计系统图。
按图集。
8
电施—20地下一层弱电平面图中；①：防火分区二；没有体现信号阀及水流指示器线路。②：防火分区三；中信号阀及水流指示器线路连接方式与干线图中不符，干线图中由Fb3线路连接？③：防火分区三；中10—P轴至10—12轴处消火栓按钮线路断开，应当与防火分区三；fx消防接线箱连接。④：防火分区四；电视间、电讯间、储油间、送风机房、排风机房、电梯前室没有设计防火阀及通风正压送风阀。与暖施N—2地下一层平时通风平面图中不符？
① 平面图补上。
② 以干线图为准，接Fb3。
③ 可以。
④ 就近接入总线。
9
电施—21地下二层弱电平面图中；①：消防线路没有引至5AL1、5ALE、6AL、6ALE、7ALE配电箱。②：4个楼梯间正压送风口没有设计防火阀线路。③：水泵房风机，没有设计防火阀线路。④：地下二层消防水池水位监视器只有设立1个，与建施—02地下二层平时平面图中不符，建施图中消防水池分为2个，所以水位监视器应当也为2个？
① 就近接上总线。
② 就近接上。
③ 按图，可以不设。
④ 补设，按建施2个。
10
电施—22地下室基础接地平面图中；①：注明预留接地连接点B1~B5共5处，但平面图中有2个B5，就成为了6处？②：A1~A8共8处电阻测试点，位于地坪上0.5米处安装，但是A1、A2处为地下室无法安装，其中尚有2个A5？③：发电机房D2接地引出点与电施—17地下一层动力（平时）平面图中接地数量不符？④：变电所D2接地引出点数量是否太多，连楼梯间都有接地。⑤：水泵房D3接地引出点只有1处数量是否太少？⑥：水泵房10—34轴没有设立LEB接地引出点？⑦：在防毒通道处有2处LEB接地没有引出点，与电施—19地下二层动力（战时）平面图中不符？⑧：电梯井D7电梯轨道接地引出点只有4处，实际电梯有8部？⑨：电梯机房D8机房设备专用接地只有4处，实际电梯机房有8个。
① 按6处。
② 取消A1、A2。
③ 按图。
④ 按实际，多余的可以取消。
⑤ 按2处。
⑥ 补上。
⑦ 以相应位置补上。
⑧ 按实际。
⑨ 按实际。
以上补充地下室自动报警系统图
地下室{水施}
1
水施S—1a设计说明中；第九点水喷雾灭火系统；雨淋阀型号与水施S—7水喷雾系统展开图不符？
以展开图为准。
2
水施S—2地下一层平时给排水平面图中；①：平时集水坑1~6可以取消，取消后可以改为安装防爆地漏然后排至地下二层人防区相应集水坑位置内？②：消防集水坑1~4设计在地下一层，这样设立不妥，应当改为设计在地下二层比电梯基坑深1米，不然地下二层电梯基坑会产生积水无法排除。③：消防集水坑排水管道引至一层走向没有体现？④：平面图中XL9—12，XL9—13消防管道连接不详？⑤平时集水坑1位置与建施—04及结施—07不符，注：在建施图中与结施图也不相符？
① 按图施工。
② 按图施工。
③ 补变更。
④ 补变更。
⑤ 以结施为准。
3
水施S—3地下二层平时给水、消防平面图中；①：D—C轴至D—7轴处XL—2消火栓位置与水施S—2地下一层平时给排水平面图及水施S—8消防系统图不符？②：平面图中有2个XL—16消火栓管道，与水施S—8消防系统图不符，D—18轴至D—B轴处应改为XL—17。③：高区消火栓管道在接消防泵出水管T接处没有设立阀门，与水施S—8消防系统图不符。④：喷淋水泵接合器没有连接大样图。⑤：平面图中ZL9—4，ZL10—4以及水施S—7喷淋、给水、水喷雾系统原理图中管道连接方式不明确？⑥：消防水池及生活水箱没有设计进水管。
① 编号改为XL—3。
② 是；改为XL—17。
③ 以系统图为准。
④ 补大样图。
⑤ 按设计总说明施工。
⑥ 补大样图。
4
水施S—4地下二层战时给水、平时排水平面图中；没有设计消防水池放空管。
补大样图。
5
水施S—7喷淋、给水、水喷雾系统原理图中；ZL—1喷淋出水管原理图标注为1#湿式报警阀，标注方式与水施S—3地下二层平时给水、消防平面图中不符，应改为2#湿式报警阀。
是；原理图改为2#湿式报警阀。
6
水施S—8消防系统图中；XL9—1、2a，XL9—5、6a，XL10—1、2a，XL10—5、6a，体现消火栓为双出口，与水施S—1、S—2地下一层、二层平面图不符？
不是双出口消火栓，采用减压阀分区。
7
地下室二层水泵房没有设计大样图及剖面图。
补出图
地下室{暖施}
1
暖施N—1暖通设计说明材料表中；①：防爆排风机型号规格与暖施N—2地下一层平时通风平面图中不符？②：防火阀FHF-70°C为5个，数量与暖施N—2地下一层平时通风平面图不符，平面图为6个？③：电动防火阀为2个，数量与平面图不符，平面图为4个？
① 以平面图为准。
② 以平面图为准。
③ 按2个。
2
暖施N—2地下一层平时通风图中；①：防火分区一~三；共有三部排烟机管道通至地下一层至地下二层共用排风井，没有设立通风管道止回阀，这样会产生串流。②：防火分区二；通风管道设计穿剪力墙，这样会给施工带来麻烦以及破坏结构。应当可以把通风管道改至剪力墙与剪力墙中间空洞处安装。③：防火分区一、二；两个排风竖井在建施图中为水泥墙井道，但在建施—04地下一层及建施—08大样图中；11—11剖面、14—14剖面图中没有预留风口洞。④：防火分区四；3部风机及暖施N—3地下二层平时通风图中防火分区七；1部风机是不是设计为2组电动防火阀？
① 增设止回阀。
② 批准，但修改后风管必须满足风管断面规定及管下走道净高规定。
③ 土建调整。
④ 不是；防火分区四2台风机为电动阀。
3
通风没有设计系统图。

9#楼{强电}
1
强电施—03配电系统图（一）中；1AW电度表箱出线回路WS8~19至二层店面配电箱电源，设计用钢导管敷设，是否其中管线比较长的回路改为MR—SC敷设？管线离电度表箱比较近的回路按原钢导管敷设。
可以，桥架为100*50。
2
强电施—04配电系统图（二）中；①：AP1~4配电箱出线回路1AT1、2标注有误，应改为2AT1、2。②：系统图中3ALE配电箱出线回路至楼层楼梯间为6个回路是比较复杂，是否可以改为4个回路，回路并分别为；楼层应急回路和疏散指示灯回路，每个回路控制3层。③：3ALE配电箱出线回路；E5、E6同标注为1~6层楼梯间应急照明，标注是否有误？应当E5为1~3层，E6为4~6层。
① 是；把文字改正。
② 按图施工。
③ 是；把文字改正。
3
强电施—07一层强电平面图中；两个出入口门厅没有设立供可视对讲门口机UPS不间断电源使用。
补设，电源由弱电井插座回路引出。
4
强电施—08二层强电平面图以及强电施—04配电系统图2AT1、2配电出线回路P2为7.5KW风机，与暖施N—1风机剖面图及暖施N—3二层通风平面图中不符，暖施图为15KW？
出变更
5
强电施—13机房屋顶强电平面图及强电施—04配电系统图中；39AT3、4配电出线回路P2为7.5KW风机，与暖施N—1风机剖面图及暖施N—10机房屋顶通风平面图不符，暖施为15KW？
出变更
9#楼{弱电}
1
弱电施—03火灾自动报警系统图中；①：二层消火栓按钮数量为1个，数量与水施S—3二层给排水平面图不符，水施为4个。②：系统图中屋面消防电话每个梯位为3对，但在弱电施—09电梯机房平面图中电话分布不明确？③：系统图中梯位2消火栓按钮为2个，数量与水施S—2一层给排水平面图不符，水施平面图为1个。
① 以水施为准。
② 普通电梯不设。
③ 以水施为准。
2
弱电施—04一层弱电平面图中；①：店内弱电配线箱数量为6个，数量与弱电施—02综合布线系统图不符，系统图数量为7个。②：平面图中2个电梯前室处消火栓按钮各设立2个，数量与水施S—2一层给排水平面图不符，给排水平面图每个电梯前室设立1个消火栓。③：9—Q轴至9—4轴处没有设立消火栓按钮，与水施S—2一层给排水平面图不符。④：平面图及系统图中；电梯前室没有设立正压送风阀，与暖施N—2一层通风平面图不符。⑤：平面图9—Q轴至9—7轴处没有设立消火栓按钮，与水施S—2平面图不符。
① 以平面为准。
② 以水施为准。

③ 以水施为准。
④ 补设。
⑤ 以水施为准。
3
弱电施—09机房弱电平面图中；①：有2个电梯机房没有设立消防电话？②：平面图中DP2消防控制线路名称与弱电施—03火灾自动报警系统图中不符，系统图中DP2为消防电梯？
① 普通电梯不设。
② 以干线图为准。
9#楼{水施}
1
水施S—1a设计说明中；①：生活给水管四~三十八层水表后至户内给水支管没有注明水管材料，以及市政给水管系统图也没有注明水管材料？②：图例表中没有体现双出口消火栓图例及规格型号说明等。
① 支管材料由甲方定。
②
2
水施S—2一层给排水平面图中；店面卫生间没有体现给水管道，与水施S—19给水展开图不符。
补出图。
3
水施S—3二层给排水平面图中；2个公共卫生间没有设计给水管。
补出图。
4
水施S—4三层给排水平面图中；①：分户水表设立在本层水道井中，这样设计达不到莆田市自来水公司的规定，根据自来水公司规定；户内、店内的市政直接供应的水表，应选择在一层集中安装。②：三层露台没有设计雨水管及地漏，是否参照建施图增设。
① 由本地自来水公司定。
② 可以，按建施。
5
水施S—10三十七~三十八层给排水平面图中两块结构加强板没有设计排水地漏。
按图施工。
6
水施S—18污、废水系统展开图中；PL9—7~12废水管伸至机房屋顶，设计有误，应改为伸出屋顶层2米高度。
是；改为伸出屋顶2米。
7
水施S—20喷淋系统展开图中；①：一、二层喷淋末端试水连接有误，系统图中接至ZPL9—2排水管，接法与水施S—13、14一、二层喷淋平面图不符，平面图接至ZPL9—3排水管，但系统图中没有体现ZPL9—3排水管，以及水施S—13一层喷淋平面图中ZPL9—3排水管没有排出室外走向图。②：末端试水装置设立不完整？ZL9—3在38层、ZL9—6 、在22层、ZL9—5在6层没有设立。
① 接至ZPL9—3排水管。
② 按图，并参照图集及规范施工。
9#、10#楼{暖施}
1
暖施N—1暖通设计说明风机材料表中；①：风机7.5KW为2台，15KW为2台，数量与暖施N—3二层通风平面图、暖施N—10机房屋顶通风平面图中数量不符，平面图中7.5KW、15KW风机各4台。②：其中4台15KW功率风机，与强电施—08二层强电平面图、强电施—13机房顶强电平面图、强电施—04配电系统图不符，强电施中都为7.5KW功率。
① 按平面图各4台。
② 以暖施为准。
2
暖施图中没有设计通风系统图。
补出图
3
暖施图中没有明确标明通风井道上部与下部隔断。
在十九层与十八层之间隔断。
10#楼{强电}
1
强电施—03配电系统图中；1AN电度表箱出线回路WS5~14，一、二层店面配电箱电源，设计用钢导管敷设，是否可以改为用线槽从一层架空层中敷设，然后再用钢导管引至一、二层相应店面内的配电箱位置。
可以，桥架为100*50。
2
强电施—04配电系统图中；①：3ALE配电箱出线回路至楼层照明、疏散指示灯为6个回路是比较复杂，是否可以改为4个回路，回路并分别为；楼层应急照明和疏散指示灯回路，每个回路控制3层。②：3ALE配电箱出线回路；E5、E6同标注为1~6层楼梯间应急照明，标注是否有误，应当E5为1~3层，E6为4~6层。
① 按图施工。
② 是；把文字改正。
3
强电施—07一层强电平面图中；①：架空层及公共卫生间照明电源没有与配电箱连接，应当与1AW电度表箱连接。②：两个门厅没有设立供可视对讲门口机UPS不间断电源使用。
① 引至1AW电度表箱N1回路。
② 补设，电源由弱电井插座回路引出。
4
强电施—08二层强电平面图中；①：平面图以及强电施—04配电系统图1AT1、2配电回路P2为7.5KW风机电源，与暖施N—1风机剖面图以及暖施N—3二层通风平面图不符，暖施为15KW风机？②：W8店面配电箱在平面图中没有体现。
① 出变更。
② WS8回路为预留
5
强电施—13机房屋顶强电平面图以及强电施—04配电系统图中；39AT3、4配电箱出线回路P2为7.5KW风机电源，与暖施N—1风机剖面图以及暖施N—10机房屋顶通风平面图不符，暖施为15KW风机？
出变更。
10#楼{弱电}
1
弱电施—04一层弱电平面图中；①：10—A轴至10—19轴处小店面没有设立弱电配线箱。②：平面图中2个电梯前室处以及弱电施—03火灾自动报警系统图中消火栓按钮各设立2个，设立数量与水施S—2一层给排水平面图不符，平面图中各设1个消火栓。③：两个电梯前室没有设立正压送风阀线路，与暖施N—2一层通风平面图不符。④：两个强电井、弱电井，没有设立感烟探测器。⑤：开闭所内没有设立消防线路至PFC风机控制箱。
① 补设。
② 以水施为准。
③ 补设。
④ 补设。
⑤ 气体灭火控制箱引出SC25。
2
弱电施—05二层弱电平面图中；在原电梯前室处没有设计4个消火栓按钮线路，注：由于水施S—3二层给排水平面图也落了设计。
按水施相应补上。
3
弱电施—09机房弱电平面图中；①：有2个电梯机房没有设立消防固定电话。②：平面图中DP2消防控制线路名称与弱电施—03火灾自动报警系统图不符，系统图中DP2为消防电梯？
① 普通电梯不设。
② 以干线图为准。
10#楼{水施}
1
水施S—1a设计说明中；①：生活给水管四~三十八层水表后至户内给水支管没有注明水管材料，以及店面给水管系统图也没有注明水管材料？②：图例表中没有体现双出口消火栓图例及规格型号说明等。
① 支管由甲方定。
②
2
水施S—2一层给排水平面图中；①：XL10—11与XL—16之间消防管没有体现闸阀，与水施S—19消防系统展开图不符。②：一层店面卫生间没有体现给水管道，与水施S—19给水展开图不符。
① 以系统图为准。
② 补出图。
3
水施S—3二层给排水平面图中；①：没有体现XL10—1a、XL10—3a、XL10—4a、XL10—6a消火栓箱，与水施S—19消防系统展开图不符？②：店面没有设计卫生间？
① 以平面图为准。
② 按图施工，二层不设卫生间。
4
水施S—4三层给排水平面图中；①：分户水表设立在本层水道井中，这样设计达不到莆田自来水公司的规定，根据自来水公司规定；户内、店内的市政直接供应的水表，应选择在一层集中安装。②：三层露台没有设计雨水管及地漏，是否参照建施图增设。
① 由本地自来水公司定。
② 可以，按建施。
5
水施S—10三十七~三十八层给排水平面图中；两块结构加强板没有设计排水地漏。
按图施工
6
水施S—11屋顶给排水平面图中；没有体现自动排气阀，与水施S—19消防系统展开图不符。
以系统图为准，位置同9#楼。
7
水施S—12机房屋顶给排水平面图中；①：泄水管、溢流管管径与水施S—19消防系统展开图不符？②：平面图及系统图中；消防、喷淋两台水气压罐吸水管管径不详，以及消防水箱至两组水气压罐吸水管根数，与水施S—19消防系统展开图不符？
① 以系统图为准。
② 按图集施工（稳压罐图集）。
8
水施S—13、14一、二层喷淋平面图中；没有设立喷淋末端试水，但水施S—20喷淋系统展开图有体现喷淋末端试水连接至ZPL10—2排水管，这样连接有误，由于ZPL10—2排水管位置不在喷淋管末端处。
补修改。
9
水施S—17二十三~三十八层喷淋平面图中；喷淋横管与ZL10—4喷淋立管连接有误，与水施S—20喷淋系统展开图不符，应改为与ZL10—3连接。
补修改。
10
水施S—18污、废水系统展开图中；PL10—7~12废水管伸至机房屋顶，设计有误，应改为伸出屋顶2米高度。
是；改为伸出屋顶2米。
11
水施S—20喷淋系统展开图中；末端试水装置设立不完整？ZL10—3在38层、ZL10—6、2在22层、ZL10—5、1在6层没有设立。
按图，并参照图集及规范施工。
综合问题
1
9#、10#楼污、废水系统展开图中；污、废水管道至底层处敷设方式不明确，设计统一标高为-0.4，这样设计标高不符合实际，如管道穿至地下室一层排出；地下室一层的梁一般为300*600~700及400*800，所以设计标高为-0.4有误。
管道敷设与一层覆土500mm。
2
没有设计室外给排水、消防总平面图？
补出图
3

消防水、电没有接至一期别墅使用？

由建设方提供一期别墅车库消防技术数据资料，并送往本设计院，然后再补出图。
4
地下二层消防水池设计不合理，会给施工带来麻烦，建议改图，祥建设方改后示意图。

参与单位

莆田艾建房地产开发有限公司

项目负责人签章：

福建省建筑设计研究院

项目负责人签章：

福建泛亚建设设计有限公司

项目负责人签章：

福建大正工程管理有限公司

总监理工程师签章：

福建省莆田市东风建筑工程有限公司

项目经理签章：
