交通施工标志技术要求

交通标志技术要求
（一）标志材料
1、反光材料
（1）标志底膜反光材料须采用《公路交通标志反光膜》（GB/T18833-2002）中二级反光膜规定的棱镜型、无方向性的反光膜；标志文字及图案反光材料须采用《公路交通标志反光膜》（GB/T18833-2002）中一级反光膜规定的棱镜型、无方向性的反光膜；并须出具反光膜生产商质量担保书。
（2） 反光膜的逆反射系数值不应低于相应级别的规定。
见附表：
附表一：
一级反光膜

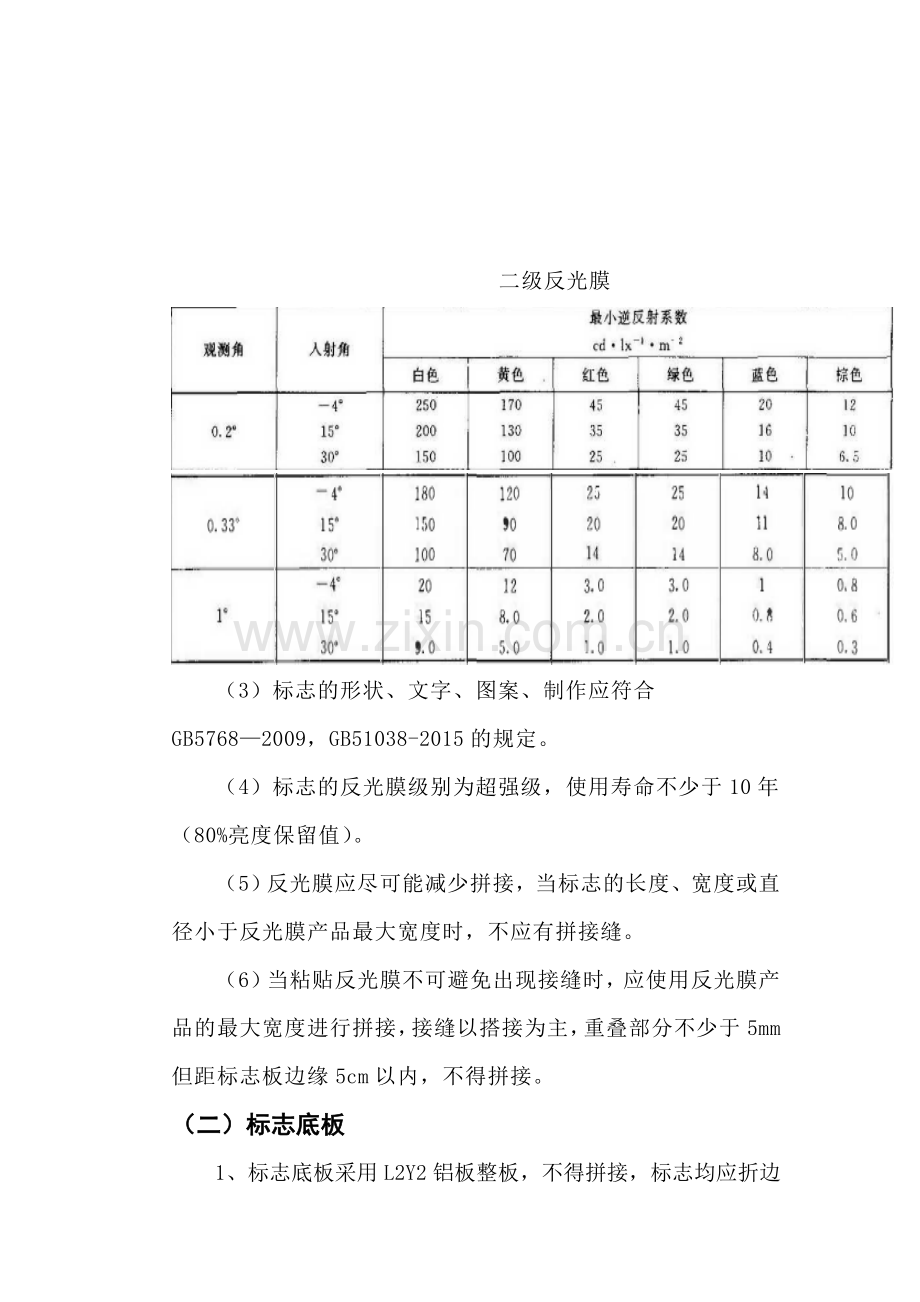

二级反光膜

（3） 标志的形状、文字、图案、制作应符合GB5768—2009，GB51038-2015的规定。
（4）标志的反光膜级别为超强级，使用寿命不少于10年（80%亮度保留值）。
（5）反光膜应尽可能减少拼接，当标志的长度、宽度或直径小于反光膜产品最大宽度时，不应有拼接缝。
（6）当粘贴反光膜不可避免出现接缝时，应使用反光膜产品的最大宽度进行拼接，接缝以搭接为主，重叠部分不少于5mm但距标志板边缘5cm以内，不得拼接。
（二）标志底板
1、标志底板采用L2Y2铝板整板，不得拼接，标志均应折边起鼓。
2、标志板的形状、尺寸、制作应符合GB5768—2009，GB51038-2015的规定及有关设计的要求，外形尺寸偏差小于3mm，邻边夹角偏差小于0.5。
3、标志板面应平整、表面无明显皱纹、凹痕或变形。2m² 以内标志铝板厚度应为2-2.5mm，2m² 以上标志铝板厚度应为3mm以上，底板每平方米范围内平整度公差不应大于1.0mm。
4、标志板不允许存在以下缺陷：
（1）裂纹。
（2）明显的划痕、损伤和颜色不均匀。
（3)逆反射性能不均匀。
（三）滑动槽
1、滑动槽采用铝合金铆钉连接，板面上的铆钉头应打磨平滑，底板背面应保持底板原色。
2、滑动槽应采用型号70式铝合金材料。
3、各种规格标志边沿应采取加固措施，加固形式符合GB5768—2009，GB51038-2015要求。
（四）标志安装
1、标志安装应符合GB5768—2009，GB51038-2015规范要求。
2、标志安装后版面应无任何裂纹和划痕以及明显的颜色不均匀。在任何一处面积为0.25 m²表面上有一个或一个以上总面积大于10mm²的气泡。
3、在单立柱式标志杆安装标志时采用不锈钢捆扎带加固安装，其它方式设置标志时均采用抱箍加固安装，使用的抱箍与螺栓均采用真空热渗锌工艺做防腐处理。
4、标志版面全部或部分在机动车道上方时，标志下沿离地面5.5m；除上述外，标志下沿离地面2m以上。标志安装后不得有相互遮挡或被其它障碍物遮挡现象。
5、允许偏差：
项目
规定值
立柱竖直度（mm/m）
±5
标志板安装角度
±3°
标志板下缘至路面净空（mm）
±100
6、应严格按照国家现行的有关规定、规程进行施工。
7、根据交通管理实际需要，如有特殊要求，应按要求制作或施工。
8、质量保证期：不得低于国家有关规定。
