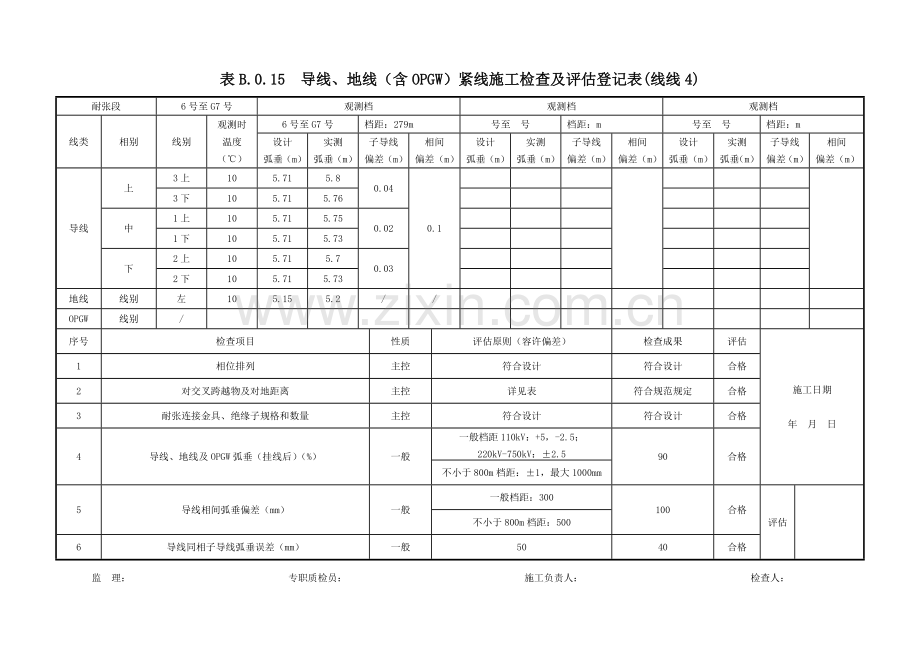

表B.0.15 导线、地线（含OPGW）紧线施工检查及评估登记表(线线4)
耐张段
6号至G7号
观测档
观测档
观测档
线类
相别
线别
观测时温度（℃）
6号至G7号
档距：279m
号至 号
档距：m
号至 号
档距：m
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
导线
上
3上
10
5.71
5.8
0.04
0.1

3下
10
5.71
5.76

中
1上
10
5.71
5.75
0.02

1下
10
5.71
5.73

下
2上
10
5.71
5.7
0.03

2下
10
5.71
5.73

地线
线别
左
10
5.15
5.2
/
/

OPGW
线别
/

序号
检查项目
性质
评估原则（容许偏差）
检查成果
评估
施工日期

年 月 日
1
相位排列
主控
符合设计
符合设计
合格
2
对交叉跨越物及对地距离
主控
详见表
符合规范规定
合格
3
耐张连接金具、绝缘子规格和数量
主控
符合设计
符合设计
合格
4
导线、地线及OPGW弧垂（挂线后）（%）
一般
一般档距110kV：+5，-2.5；
220kV-750kV：±2.5
90
合格
不小于800m档距：±1，最大1000mm
5
导线相间弧垂偏差（mm）
一般
一般档距：300
100
合格
评估

不小于800m档距：500
6
导线同相子导线弧垂误差（mm）
一般
50
40
合格
监 理： 专职质检员： 施工负责人： 检查人：
表B.0.15 导线、地线（含OPGW）紧线施工检查及评估登记表(线线4)
耐张段
6号至G7号
观测档
观测档
观测档
线类
相别
线别
观测时温度（℃）
6号至G7号
档距：279m
号至 号
档距：m
号至 号
档距：m
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
导线
上
4上
10
5.71
5.75
0.02
0.1

4下
10
5.71
5.73

中
6上
10
5.71
5.70
0.02

6下
10
5.71
5.72

下
5上
10
5.71
5.78
0.02

5下
10
5.71
5.80

地线
线别
/

OPGW
线别
/

序号
检查项目
性质
评估原则（容许偏差）
检查成果
评估
施工日期

年 月 日
1
相位排列
主控
符合设计
符合设计
合格
2
对交叉跨越物及对地距离
主控
详见表
符合规范规定
合格
3
耐张连接金具、绝缘子规格和数量
主控
符合设计
符合设计
合格
4
导线、地线及OPGW弧垂（挂线后）（%）
一般
一般档距110kV：+5，-2.5；
220kV-750kV：±2.5
90
合格
不小于800m档距：±1，最大1000mm
5
导线相间弧垂偏差（mm）
一般
一般档距：300
100
合格
评估

不小于800m档距：500
6
导线同相子导线弧垂误差（mm）
一般
50
20
合格
监 理： 专职质检员： 施工负责人： 检查人：
表B.0.15 导线、地线（含OPGW）紧线施工检查及评估登记表(线线4)
耐张段
G7号至8号
观测档
观测档
观测档
线类
相别
线别
观测时温度（℃）
G7号至8号
档距：385m
号至 号
档距：m
号至 号
档距：m
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
导线
上
3上
10
12.19
12.25
0.01
0.08

3下
10
12.19
12.24

中
1上
10
12.19
12.20
0.02

1下
10
12.19
12.22

下
2上
10
12.19
12.25
0.03

2下
10
12.19
12.28

地线
线别
左
10
10.23
10.35
/
/

OPGW
线别
/

序号
检查项目
性质
评估原则（容许偏差）
检查成果
评估
施工日期

年 月 日
1
相位排列
主控
符合设计
符合设计
合格
2
对交叉跨越物及对地距离
主控
详见表
符合规范规定
合格
3
耐张连接金具、绝缘子规格和数量
主控
符合设计
符合设计
合格
4
导线、地线及OPGW弧垂（挂线后）（%）
一般
一般档距110kV：+5，-2.5；
220kV-750kV：±2.5
120
合格
不小于800m档距：±1，最大1000mm
5
导线相间弧垂偏差（mm）
一般
一般档距：300
80
合格
评估

不小于800m档距：500
6
导线同相子导线弧垂误差（mm）
一般
50
30
合格
监 理： 专职质检员： 施工负责人： 检查人：
表B.0.15 导线、地线（含OPGW）紧线施工检查及评估登记表(线线4)
耐张段
G7号至8号
观测档
观测档
观测档
线类
相别
线别
观测时温度（℃）
G7号至8号
档距：385m
号至 号
档距：m
号至 号
档距：m
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
设计
弧垂（m）
实测
弧垂（m）
子导线偏差（m）
相间
偏差（m）
导线
上
4上
10
12.19
12.30
0.03
0.05

4下
10
12.19
12.27

中
6上
10
12.19
12.26
0.04

6下
10
12.19
12.30

下
5上
10
12.19
12.25
0.01

5下
10
12.19
12.26

地线
线别
/

OPGW
线别
/

序号
检查项目
性质
评估原则（容许偏差）
检查成果
评估
施工日期

年 月 日
1
相位排列
主控
符合设计
符合设计
合格
2
对交叉跨越物及对地距离
主控
详见表
符合规范规定
合格
3
耐张连接金具、绝缘子规格和数量
主控
符合设计
符合设计
合格
4
导线、地线及OPGW弧垂（挂线后）（%）
一般
一般档距110kV：+5，-2.5；
220kV-750kV：±2.5
110
合格
不小于800m档距：±1，最大1000mm
5
导线相间弧垂偏差（mm）
一般
一般档距：300
50
合格
评估

不小于800m档距：500
6
导线同相子导线弧垂误差（mm）
一般
50
40
合格
监 理： 专职质检员： 施工负责人： 检查人：
