管道安装施工监理细则内容.doc

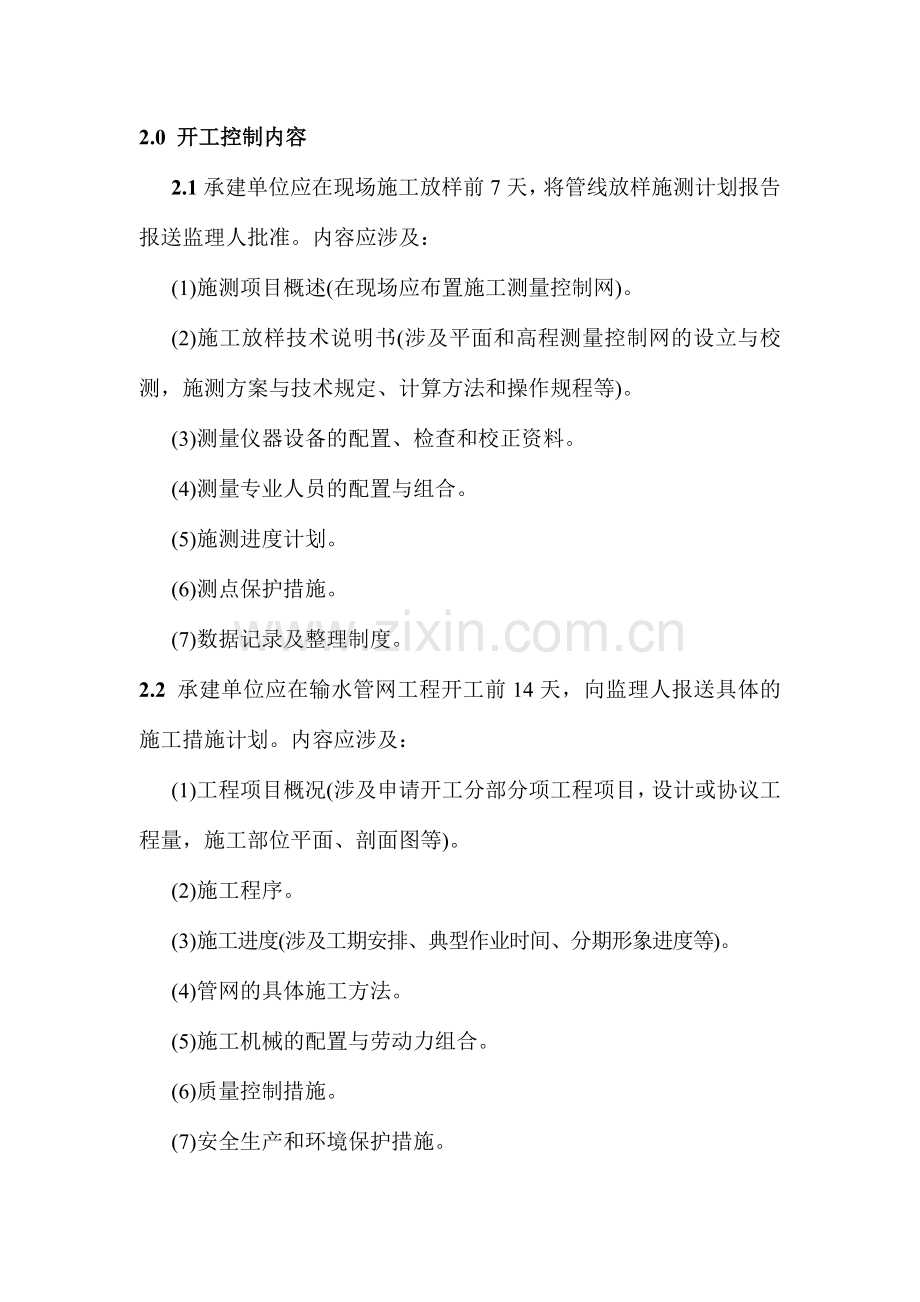

1.0 总则为了利于工程的施工过程控制，规范监理活动，依据项目法人与施工单位签订的施工协议（简称协议文献）、工程设计文献及有关工程施工技术规程规范编制本细则。 1.1 编制依据1、水利工程建设项目施工监理规范(SL2882023)；2、发包人与承包人签订的施工协议（以下简称“协议文献”）；3、工程实行方案4、农村给水设计规范(CECS8296)；5、给水排水管道工程施工及验收规范(GBJ50268)1.2 合用范围本细则合用于村农田水利设施配套工程管道施工监理。1.3 执行的规程、规范名称1、水利工程建设项目施工监理规范（SL2882023）；2、水利水电基本建设工程单元工程质量等级评估标准（SDJ249-88）；3、水利水电工程施工质量评估规程（SL176-2023）；4、水利水电工程施工质量评估表填表说明与示例（试行）5、村镇供水工程技术规范(SL3102023)；6、农村给水设计规范(CECS8296)；7、给水排水管道工程施工及验收规范(GBJ50268)；2.0 开工控制内容2.1承建单位应在现场施工放样前7天，将管线放样施测计划报告报送监理人批准。内容应涉及：(1)施测项目概述(在现场应布置施工测量控制网)。 (2)施工放样技术说明书(涉及平面和高程测量控制网的设立与校测，施测方案与技术规定、计算方法和操作规程等)。(3)测量仪器设备的配置、检查和校正资料。 (4)测量专业人员的配置与组合。(5)施测进度计划。(6)测点保护措施。 (7)数据记录及整理制度。2.2 承建单位应在输水管网工程开工前14天，向监理人报送具体的施工措施计划。内容应涉及： (1)工程项目概况(涉及申请开工分部分项工程项目，设计或协议工程量，施工部位平面、剖面图等)。 (2)施工程序。(3)施工进度(涉及工期安排、典型作业时间、分期形象进度等)。 (4)管网的具体施工方法。(5)施工机械的配置与劳动力组合。(6)质量控制措施。 (7)安全生产和环境保护措施。(8)监理人规定报送的其他资料。2.3 上述报送文献连同审签意见单均一式四份，经承建单位项目经理(或其授权代表)签署并加盖公章后报送。监理人审阅后限时返回审签意见一份或另行发文批复，原文献不返回。 批复意见涉及“照此执行”、“按意见修改后执行”、“已审阅”、及“修改后重新报送”四种。2.4 除非收到的批复意见为“修改后重新报送”，否则承建单位可即时向监理人申请开工许可证。监理人将于接到承建单位申请后的24h内开出相应工程项目的开工许可证。2.5 假如承建单位未能按期向监理人报送开工申请所必需的文献和资料，因此而导致施工工期的延误和其他损失，均由承建单位承担协议责任。若承建单位在规定期限内未收到监理人审签意见或批复文献，可视为已报经审阅。2.0施工过程监理3.1 施工前，施工单位应进行施工组织设计或编制施工方案，明确施工质量负责人和施工安全负责人，经批准后方可实行。3.2 施工单位应选派有经验的施工监督人员在施工现场进行施工监督和指导，并与监理人密切合作，及时通报检查中发现的问题和提供必要的资料。3.3 施工过程中，应做好管材管件、隐蔽工程和分部工程等中间环节的质量验收；隐蔽工程应通过中间验收合格后，方可进行下一道工序施工。 3.4 施工过程中，应做好管材管件材料采购、工程进度、设计变更、质量事故解决、中间验收、技术洽商等记录。3.5 应按设计图纸和技术规定进行施工，施工过程中，需要变更设计时，应征得建设单位批准，由设计单位完毕。3.6 管沟开挖应符合本实行细则土方开挖工序规定。3.7 管道安装必须按照干、支管顺序进行施工。在施工过程中，管道应按设计规定平顺放入管槽内，不得悬空和扭曲。管道安装期应集中，不得抛洒、拖拉和暴晒。塑料管道与道路交叉处埋深不应小于100cm，并应加保护管。3.8 管道及管件的安装过程中，应在管段无接缝处先覆土，待安装完毕，经冲洗试压全面质量检查合格后方可回填。回填时应注意保护管道。3.9 管道的冲洗和试运营应在管槽回填之前进行，冲洗完毕后应编写冲洗和试运营报告。3.10 管道工程验收应符合给水排水管道工程施工及验收规范(GBJ50268)。4.0施工质量控制4.1 在供水管路施工过程中，重点检查以下项目是否符合规定:（1）管线施工放样；（2）管材质量和标准；（3）管槽的开挖深度和宽度；（4）管道的安装；（5）管道回填质量；（6）阀门、管件的安装；（7）阀门井和排气井的设立。（8）管道冲洗、消毒及试运营。4.2 应按照管线设计布置进行管线施工放样，做好管线标高、位置、坡度等测量记录，填写测量复核记录。施工放样应从水源井开始控制干、支管进水口位置，用经纬仪从干管出水口再放支管线，并标明各级管路进出口设计标高。主干管每隔30米设一标桩；分水、转弯、变径处应加设标桩；地形起伏变化比较大的地段，宜根据地形情况应加设标桩。4.3 应提供PVC管道及其他构铸件出厂证明及施工现场复检质量鉴定报告。出厂质量证明文献应涉及实验/检查报告、产品生产许可证、产品合格证、产品监督检查报告等，经监理、质监确认合格后，方可投入使用。不合格材料，不得使用。4.4 管沟开挖按照设计断面进行，满足施工空间。假如管沟土方由人工进行开挖，开挖后的土料应放置沟槽一侧，土堆底边与沟边要保持一定的距离，以备回填。4.5 供水管置入管沟之前，沟底应先略加夯压以沟底无浮土为准。沟底回填10cm厚（压实厚度）沙或细土并予刮平压实，使供水管与沟底紧贴而无间隙，再继续填至管面上10cm进行夯实。然后再进行剩余回填，其材料可使用原挖出的土方，但其中不可含石块 (直径10cm或体积250cm3)、土块或其他杂物，夯实度至少85%以上。4.6 管沟回填前由施工项目负责人组织施工人员、质检人员、监理、设计、建设等单位进行隐蔽工程验收，该项工作由监理或建设单位代表主持，填写隐蔽工程验收记录。4.7 PVC管道安装。管材运至现场后放置沟槽一侧，安装前，应对规格和尺寸进行复查；管内应保持清洁，不得混入杂物。被粘接的管端、管件应清除污迹，并进行配合检查。承插管轴线应对直重合，承插深度应为管外径的l1.5倍。插头和承口均匀涂上粘合剂后应适时承插并转动管端，使粘合剂填满间隙。粘接后8h内不得移动管道。4.8 阀门安装。金属阀门与塑料管的连接：直径大于65mm的管道，宜用金属法兰连接，法兰连接管的外径应大于内径23mm，长度不应小于2倍管径，一端加工成倒齿状，另一端牢固焊接在法兰上；将塑料管端加热后及时套在带倒齿的接头上，并用管箍上紧；直径小于65mm的管道可用螺纹连接，并应加装活接头；直径大于65mm以上的阀门应安装在底装上，底座高度宜为1015cm；截止阀与逆止阀应按流向标志安装，不得反向安装。塑料阀门安装用力应均匀，不得敲碰。4.9 打压试水。管道安装结束后，先进行部分回填，管道接口处不许填土，以便检查打压时是否漏水。必须对每条管道进行水压实验，试水前应做好以下工作：安装好测压仪表，认真检查被测管道系统、设备是否安全，进排气阀是否畅通，安全阀、给水栓是否启闭灵活；管道试水时气温应不低于5；按照规范规定，保持一定的保压时间，检查管道系统的渗漏情况并做好标志和记录；试水不合格时应采用修补措施，在修补处达成预期强度后重新试水，直至合格。4.10 管道试水合格后方可进行回填，回填应按有关规定程序进行，采用分层压实法，回填密度应不低于最大密度的90%，对管道系统的关键部位的回填应分层夯实，严格控制施工质量。4.11 系统试运营。所有工程完毕后，重点检查水源、水泵、管网系统的工作状况，符合规定后进行系统的试运营，试运营要明确运营调试的顺序、观测部位、观测项目和观测人员，将试运营结果按有关规定记录归档。5.0其它 5.1 每一个单元工程施工完毕后，承建单位应及时填报单元工程质量评估表，并报监理人确认，以作为以后评估相应分部、分项工程质量等级的基础资料。5.2 本细则未列之其他施工技术规定、质量检查标准按协议文献技术规范、有关施工技术规程规范和质量评估标准执行。 5.3 本细则的解释权归。
