D1MALL项目给排水施工管理方案.doc

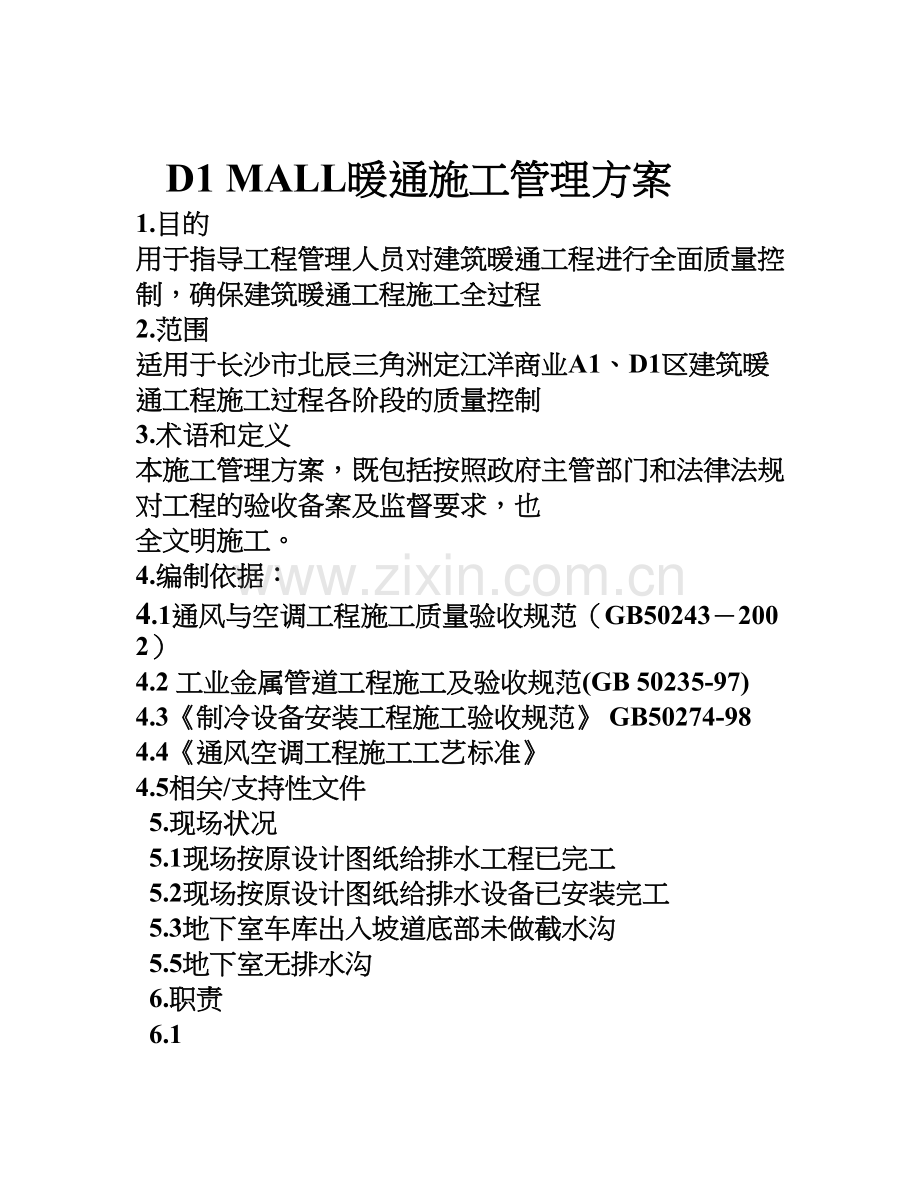

D1 MALL暖通施工管理方案 1.目的用于指导工程管理人员对建筑暖通工程进行全面质量控制，确保建筑暖通工程施工全过程2.范围适用于长沙市北辰三角洲定江洋商业A1、D1区建筑暖通工程施工过程各阶段的质量控制3.术语和定义本施工管理方案，既包括按照政府主管部门和法律法规对工程的验收备案及监督要求，也全文明施工。4.编制依据：4.1通风与空调工程施工质量验收规范（GB502432002）4.2 工业金属管道工程施工及验收规范(GB 50235-97)4.3制冷设备安装工程施工验收规范 GB50274-984.4通风空调工程施工工艺标准4.5相关/支持性文件 5.现场状况 5.1现场按原设计图纸给排水工程已完工 5.2现场按原设计图纸给排水设备已安装完工 5.3地下室车库出入坡道底部未做截水沟 5.5地下室无排水沟 6.职责 6.1 公司工程管理部门专业工程师负责本管理制度的具体实施，工程管理部门负责人负责 6.2岗位其他职责参见组织管理手册、岗位说明书 6.3工程管理部门内部职责分工表 单位或工程人 序号 员 1、各专业协调配合完成施工图设计,2、现场配合；3、出具设计变 1设计单位 1、配合给排水管道预留预埋，2、安装过程中参与土建相关的质量 2土建工程师 1、参与给排水过程管理；2、参与给排水施工竣工验收 3给排水工程师 1、参与管道交叉作业协调，2、参与暖通机房给水排水施工管理 4暖通工程师 参与验收机电相关的材料设备；临电等设备设施；负责查验、 5电气工程师 装饰装修工程 1、参与管道交叉作业协调， 6 师 施工完成后参与工程验收 7工程管理部门 组织相关单位人员对新技术进行交底、培训、学习；组织相关单位 8监理单位 行工程竣工验收；组织相关单位进行局部隐蔽工程验收；负责协调处理施工过程中 1.负责现场施工及进度控制，2.现场施工质量控制 3.负责现场施 9施工单位 1.负责整理，收集及存档给排水相关资料及数据 10资料管理员7给排水工程安装工艺流程及控制措施 序号施工工序关键点现场问题及注意事项 注意前期现场问题缺陷，地下室车库 图纸会审 入口无截水沟，地下车库无排水沟 现场勘探现场井道尺寸是否与图纸一致 技术交底 材料验收材料损坏，或不符合合同要求 施工前期准备 场地准备注意防盗丢失 施工组织及人员准备施工组织方案是否可行 施工人员资质审核各项特种作业证书 施工进度管理影响工程进度 临时水电准备现场触电，漏水， 脚手架、作业板安装人员坠落，设备坠落 配合土建工程预留孔、 注意漏埋情况，预留孔位大小控制 预埋、 放线不准确影响管道安装精确度 给水管道测绘放基准线 与其他专业管道设备交叉避让处理 管道支架预制及安装焊接支架变形，安装不正，不受力 镀锌管预制焊接加工容易出现夹渣， 裂纹，焊不牢固，触电 管道预制加工 PPR管预制加温熔接时容易出现温度过 高，造成PPR管内堵塞水压不畅通，温 度过低会造成接点不牢固漏水，触电 主管安装，现场焊接容易出现夹渣， 裂纹，焊不牢固，触电，高空人员坠 落，材料坠落，烫伤，交叉作业， PPR支管安装，PPR管预制加温熔接时 容易出现温度过高，造成PPR管内堵塞 水压不畅通，温度过低会造成接点不 牢固漏水，触电，高空人员坠落，材 料坠落，烫伤，交叉作业， 管道法兰安装，法兰孔位有偏差，连 给水管道安装 接螺丝不规范，高空人员坠落，材料 坠落，交叉作业，给水管施工过 程管道沟槽连接安装，卡箍时没摆正， 大小不一致，高空人员坠落，材料坠 落，交叉作业， 管道螺纹连接管安装，套丝时过多， 造成接头不牢固，连接套丝管未涮防 漏胶水，高空人员坠落，材料坠落， 交叉作业， 管道焊接点探伤或拍片漏拍，触电，高空人员坠落，材料坠 检查落， 套管大小控制，套管位置正确安装摆 套管安装放，高空人员坠 阀门安装位置方向优先考虑使用方便 阀门安装 性，后期维修位置空间，高空人员坠 落，材料坠落，交叉作业， 安装位置方向优先考虑使用方便性， 后期维修位置空间，高空人员坠落，末端设施设备安装 材料坠落，交叉作业， 漏水，压力伤人，高空人员坠落，材 管道试压 料坠落，交叉作业， 漏洗管道，管道冲洗消毒 管道及管道支架防腐处管道焊缝除锈不干净，油漆漏涮，没 理，做油漆刷底漆， 安装单位收集整理所有资料，做好移 给水系统交工验收 交工作 现场触电，漏水，临时水电准备 保证施工安全，人员坠落，设备坠落脚手架、作业板安装 配合土建工程预留孔、 注意漏埋情况，预留孔位大小控制 预埋、 放线不准确影响管道安装精确度 排油管道测绘放基准线 与其他专业管道设备交叉避让处理 管道支架预制及安装焊接支架变形，安装不正，不受力 镀锌管预制焊接加工容易出现夹渣， 排油管道预制加工 裂纹，焊不牢固，触电 主管安装，现场焊接容易出现夹渣， 裂纹，焊不牢固，管安装坡度不规 范，触电，高空人员坠落，材料坠 落，烫伤，交叉作业，程 管道法兰安装，法兰孔位有偏差，连排油管施工过 排油管道安装 接螺丝不规范，高空人员坠落，材料 程 坠落，交叉作业， 管道沟槽连接安装，卡箍时没摆正， 大小不一致，管安装坡度不规范，高 空人员坠落，材料坠落，交叉作业， 管道焊接点探伤或拍片漏拍，触电，高空人员坠落，材料坠 检查落，交叉作业， 套管大小控制，套管位置正确安装摆 套管安装放，高空人员坠 阀门安装位置方向优先考虑使用方便 性，后期维修位置空间，高空人员坠阀门安装 落，材料坠落，交叉作业， 末端隔油池设施设备安安装位置方向优先考虑使用方便性， 装后期维修位置空间， 通水通球试验漏水 管道及管道支架防腐处管道焊缝除锈不干净，油漆漏涮，没 理，做油漆刷底漆， 安装单位收集整理所有资料，做好移 排油管系统交工验收 交工作 现场触电，漏水，临时水电准备 脚手架、作业板安装保证施工安全 配合土建工程预留孔、 注意漏埋情况，预留孔位大小控制 预埋、 放线不准确影响管道安装精确度 排污管道测绘放基准线 与其他专业管道设备交叉避让处理 管道支架预制及安装焊接支架变形，安装不正，不受力 主管安装，管安装坡度不规范，现场 焊接容易出现夹渣，裂纹，焊不牢 固，触电，高空人员坠落，材料坠 落，烫伤，交叉作业， 管道法兰安装，法兰孔位有偏差，连 接螺丝不规范，高空人员坠落，材料 坠落，交叉作业， 排污管道安装排污管施工过 管道沟槽连接安装，卡箍时没摆正， 程 管安装坡度不规范，大小不一致，高 空人员坠落，材料坠落，交叉作业， PVC支管安装，接头没插到跟部，管安 装坡度不规范，高空人员坠落，材料 坠落，交叉作业， 管道焊接点探伤或拍片漏拍，触电，高空人员坠落，材料坠 检查落，交叉作业， 套管大小控制，套管位置正确安装摆 套管安装放，高空人员坠 阀门安装位置方向优先考虑使用方便 性，后期维修位置空间，高空人员坠阀门安装 落，材料坠落，交叉作业， 漏水通水通球试验 末端化肥池池设施设备安装位置方向优先考虑使用方便性， 安装后期维修位置空间， 管道及管道支架防腐处管道焊缝除锈不干净，油漆漏涮，没 理，做油漆刷底漆， 安装单位收集整理所有资料，做好移 排污管系统交工验收 交工作 现场触电，漏水，临时水电准备 保证施工安全，人员坠落，设备坠落脚手架、作业板安装 配合土建工程预留孔、 注意漏埋情况，预留孔位大小控制 预埋、 放线不准确影响管道安装精确度 排雨水管道测绘放基准 线 排雨水管道测绘放基准 线 与其他专业管道设备交叉避让处理 管道支架预制及安装焊接支架变形，安装不正，不受力 排雨水管道预制加工PVC管预制，接头没插到跟部， PVC主管安装，管安装坡度不规范，管 道裂纹，接头不牢固，高空人员坠 落，材料坠落，交叉作业，排雨水管道施 工过程 PVC支管安装，接头没插到跟部，管安 排雨水管道安装 装坡度不规范，高空人员坠落，材料 坠落，交叉作业， PVC-U主管安装，PVC-U管预制加温熔 接时容易出现温度过高，造成PVC-U管 内堵塞排水不畅通，温度过低会造成 接点不牢固漏水，触电，高空人员坠 落，材料坠落，烫伤，交叉作业， 套管大小控制，套管位置正确安装摆 套管安装放，高空人员坠 管道支架防腐处理，做 油漆漏涮，漏刷底漆， 油漆 管道试水通球试验管道堵塞，漏水 安装单位收集整理所有资料，做好移 排雨管系统交工验收 交工作 防止其他单位在施工过程中造成破坏成品保护 验收严格按照验收程序组织验收工作 施工后管理 安装单位收集整理所有资料，做好移交付 交工作方案 保建筑暖通工程施工全过程处于受控状态。 工过程各阶段的质量控制 的验收备案及监督要求，也包括对施工单位是否按规范和施工图纸、合同要求进行安 ，工程管理部门负责人负责实施的监督和检查。 职责 设计变更文件或图纸；4、参与竣工验收 的质量验收检查 管理 、 关单位对材料、施工节点进行验收；严格控制施工进度，保证施工质量；组织相关单位进验收；负责协调处理施工过程中所产生纠纷； 现场施工人员安全控制，4.配合监理公司完成项目各个质量指标要求， 管理要点相关人员 增加设施设备，保证现场排水畅通，监理单位组 监理单位组织施工单位进行图纸会审，工程 管理部参与，设计单位参与 织图纸会审，对会审意见形成纪要并存档 土建工程师提供相关数据、给排水工 现场测量管道井井道相关尺寸、标高 程师、监理单位 监理单位组织技术交底工作，工程管 事先考虑与其他专业之间的协调配合工作 理部门参与 材料进场前检查有无损坏、设备型号、参数、生监理单位组织材料进场验收，工程管 产资料、质保书、合格证、相关部门备案资料等理部门参与 安装单位组织 监理单位 给排水工程 场地做好围挡， 师参与 监理单位组织施工单位参、 给排水工 由监理单位审批，工程管理部审核 程师参与 各特种证书只能本人使用 审查安装单位管理者 监理单位组织、 给排水工程师参与 及专业人员资质，不符合要求的必须撤换 安装单位组织 监理单位 给排水工程 审查施工单位周、月、季、年计划 师参与 施工单位严格按照临时水电使用规范用水用电，安装单位组织 监理单位 给排水工程 所有带电线路挂空中铺设师参与高空作业需穿戴好防坠落保护措施，保证施工安安装单位组织 监理单位 给排水工程全，师参与 监理单位 给排水工程师 土建工程师施工前熟悉图纸，熟悉现场 参与、安装单位组织 监理单位 给排水工程师 土建工程师按规范要求严格控制放线的精确度 参与、 安装单位组织协调相关专业工程师，严格按照相关次序关键点水电暖通工程师协调 安装单位、监理避让单位参与横管支架间距不能大于2米，立管支架不能大于3米，严格控制焊接质量及支架结构形式，固定点监理单位组织、 给排水工程师参与牢固严格按照管道焊接工艺规范执行施工，焊接时及时清理现场环境，以保证焊接质量，严格执行带监理单位组织、 给排水工程师参与证作业严格按照PPR管熔接工艺规范执行施工，熔接时及时清理现场环境，以保证焊接质量，严格执行监理单位组织、 给排水工程师参与带证作业严格按照管道焊接工艺规范执行施工，焊接时及时清理现场环境，以保证焊接质量，严格执行带监理单位组织、 给排水工程师参与证作业，作业下方安全警示，严格按照PPR管熔接工艺规范执行施工，熔接时及时清理现场环境，以保熔接质量，严格执行带监理单位组织、 给排水工程师参与证作业，作业下方安全警示严格按照管道规范执行施工，作业下方安全警 监理单位组织、 给排水工程师参与示，压槽时严格按规范操作，严格按照管道规范执行 监理单位组织、 给排水工程师参与施工，作业下方安全警示，螺纹加工时严格控制加工程序，严格执行带证作业，作业下方安全警示，严格按照管道规范执监理单位组织、 给排水工程师参与行施工检查结果做好记录，100%检查，不合格的焊点重焊再做检查，严格按照管道规范执行施工，作业监理单位组织、 给排水工程师参与下方安全警示，套管安装应高出楼板20mm，厕所内套管安装高出楼板50mm,严格按照管道规范执行施工，作业监理单位组织、 给排水工程师参与下方安全警示阀门安装前抽查10%强度严密性试验，被做好记 监理单位组织、 给排水工程师参与录严格按照管道规范执行施工，作业下方安全警示严格按照管道规范执行施工，作业下方安全警 监理单位组织、 给排水工程师参与示试压要求压力应高于系统压力1.5倍，最小压力不能小于6公斤，检查过程做好记录，严格按照监理单位组织、 给排水工程师参与管道规范执行施工，作业下方安全警示清洗前检查阀门是否都打开状态，并做好记录监理单位组织、 给排水工程师参与刷漆前检查管道及焊缝除锈情况，确认处理干净后才能做下道工序，严格按照管道规范执行施监理单位组织、 给排水工程师参与工，作业下方安全警示按照给水安装验收规范要求，审核资料完整安装单位组织 监理单位 工程管理部性及真实性，并做好相关记录参与施工单位严格按照临时水电使用规范用水用电，安装单位组织、 监理单位 给排水工所有带电线路挂空中铺设程师参与 安装单位组织 监理单位 给排水工程高空作业需穿戴好防坠落保护措施 师参与 监理单位组织、给排水工程师 土建工施工前熟悉图纸，熟悉现场 程师 安装单位参与 监理单位、给排水工程师 土建工程师按规范要求严格控制放线的精确度 参与、 安装单位组织协调相关专业工程师，严格按照相关次序关键点监理单位组织、 水电暖通工程师 安避让装单位参与横管支架间距不能大于2米，立管支架不能大于3米，严格控制焊接质量及支架结构形式，固定点监理单位组织、 给排水工程师参与牢固横管支架间距不能大于2米，立管支架不能大于3米，严格控制焊接质量及支架结构形式，固定点监理单位组织、 给排水工程师参与牢固严格按照管道焊接工艺规范执行施工，焊接时及时清理现场环境，以保证焊接质量，严格执行带 监理单位组织、 给排水工程师参与证作业，安装管道用水平工具保证管道有规范的坡度，作业下方安全警示，安装管道用水平工具保证管道有规范的坡度，严 监理单位组织、 给排水工程师参与格按照管道规范执行施工，作业下方安全警示，安装管道用水平工具保证管道有规范的坡度，严 监理单位组织、 给排水工程师参与格按照管道规范执行施工，作业下方安全警示，检查结果做好记录，不合格的焊点重焊再做检查，严格按照管道规范执行施工，作业下方安全监理单位组织、 给排水工程师参与警示，套管安装应高出楼板20mm，严格按照管道规范执 监理单位组织、 给排水工程师参与行施工，作业下方安全警示严格按照管道规范执行施工，作业下方安全警 监理单位组织、 给排水工程师参与示 监理单位 给排水工程师 土建工程师严格按照管道规范执行施工， 安装单位严格排查各个接头接点，100%通球试验，球直径 监理单位组织、 给排水工程师参与不能小于管径2/3，并做好记录刷漆前检查管道及焊缝除锈情况，确认处理干净后才能做下道工序，严格按照管道规范执行施监理单位组织、 给排水工程师参与工，作业下方安全警示按照排油安装验收规范要求，审核资料完整安装单位组织、监理单位 给排水工程性及真实性师参与施工单位严格按照临时水电使用规范用水用电，安装单位组织，监理单位 给排水工程所有带电线路挂空中铺设师参与 安装单位组织 监理单位 给排水工程由施工单位出具安装图纸，检查安装情况 师参与 监理单位 给排水工程师 土建工程师施工前熟悉图纸，熟悉现场 参与，安装单位组织 监理单位 给排水工程师 土建工程师按规范要求严格控制放线的精确度 参与，安装单位组织协调相关专业工程师，严格按照相关次序关键点监理单位 水电暖通工程师参与， 安避让装单位组织横管支架间距不能大于2米，立管支架不能大于3米，严格控制焊接质量及支架结构形式，固定点监理单位组织、 给排水工程师参与牢固安装管道用水平工具保证管道有规范的坡度，严格按照管道焊接工艺规范执行施工，焊接时及时 监理单位组织 给排水工程师参与清理现场环境，以保证焊接质量，严格执行带证作业，作业下方安全警示，严格按照管道规范执行施工，作业下方安全警 监理单位组织 给排水工程师参与示，安装管道用水平工具保证管道有规范的坡度，严 监理单位组织 给排水工程师参与格按照管道规范执行施工，作业下方安全警示，安装管道用水平工具保证管道有规范的坡度，严 监理单位组织 给排水工程师参与格按照管道规范执行施工，作业下方安全警示，严格按照管道规范执行施工，作业下方安全警 监理单位组织 给排水工程师参与示，套管安装应高出楼板20mm，厕所内套管安装高出楼板50mm,严格按照管道规范执行施工，作业监理单位组织 给排水工程师参与下方安全警示严格按照管道规范执行施工，作业下方安全警 监理单位组织 给排水工程师参与示严格排查各个接头接点，100%通球试验，球直径 监理单位组织 给排水工程师参与不能小于管径2/3，并做好记录 监理单位 给排水工程师 土建工程师严格按照管道规范执行施工， 参与、 安装单位组织刷漆前检查管道及焊缝除锈情况，确认处理干净后才能做下道工序，严格按照管道规范执行施监理单位组织 给排水工程师参与工，作业下方安全警示按照排污安装验收规范要求，审核资料完整安装单位组织 监理单位 工程管理部性及真实性参与施工单位严格按照临时水电使用规范用水用电，安装单位组织 监理单位 工程管理部所有带电线路挂空中铺设参与 安装单位组织 监理单位 工程管理部高空作业需穿戴好防坠落保护措施 参与 监理单位 给排水工程师 土建工程师施工前熟悉图纸，熟悉现场 参与、 安装单位组织 监理单位 给排水工程师 土建工程师按规范要求严格控制放线的精确度 参与、安装单位组织协调相关专业工程师，严格按照相关次序关键点监理单位 水电暖通工程师参与 安装避让单位组织横管支架间距不能大于2米，立管支架不能大于3米，严格控制焊接质量及支架结构形式，固定点监理单位组织、 给排水工程师参与牢固严格按照管道规范执行施工，确保接头连接牢安装单位组织 监理单位 给排水工程固，作业范围安全警示，师参与安装管道用水平工具保证管道有规范的坡度，50管最小坡度12%,75管最小坡度8%,110管最小坡度6%,125管最小坡度5%,160管最小坡度4%,严格按安装单位组织 监理单位 给排水工程照管道PVC工艺规范执行施工，对接时砂纸打磨师参与及时清理接头，以保对接接质量，严格执行带证作业，作业下方安全警示，安装管道用水平工具保证管道有规范的坡度，50管最小坡度12%,75管最小坡度8%,110管最小坡度6%,125管最小坡度5%,160管最小坡度4%,严格按安装单位组织 监理单位 给排水工程照管道PVC工艺规范执行施工，对接时砂纸打磨师参与及时清理接头，以保对接接质量，严格执行带证作业，作业下方安全警示，安装管道用水平工具保证管道有规范的坡度，严格按照PVC-U管熔接工艺规范执行施工，熔接时安装单位组织 监理单位 给排水工程及时清理现场环境，以保对接接质量，严格执行师参与带证作业，作业下方安全警示套管安装应高出楼板20mm，厕所内套管安装高出 安装单位组织 监理单位 给排水工程楼板50mm,严格按照管道规范执行施工，作业下 师参与方安全警示刷漆前检查支架除锈情况，确认处理干净后才能 安装单位组织 监理单位 给排水工程做下道工序，严格按照管道规范执行施工，作 师参与业下方安全警示严格排查各个接头接点，100%通球试验，球直径安装单位组织 监理单位 给排水工程不能小于管径2/3，并做好记录师参与按照排水安装验收规范要求，审核资料完整安装单位组织 监理单位 给排水工程性及真实性师参与 安装单位组织， 、监理单位、给排水检查安装单位保护措施是否满足要求 工程师参与 安装单位组织、监理单位、工程管理参与相关部门验收完后，工程管理部门再次验收 部门参与按照给排水安装验收规范要求，审核资料完安装单位组织 监理单位、给排水工程整性及真实性师参与
