中铁七局集团新建太原至焦作铁路工程项目二分部 路基工程施工组织设计

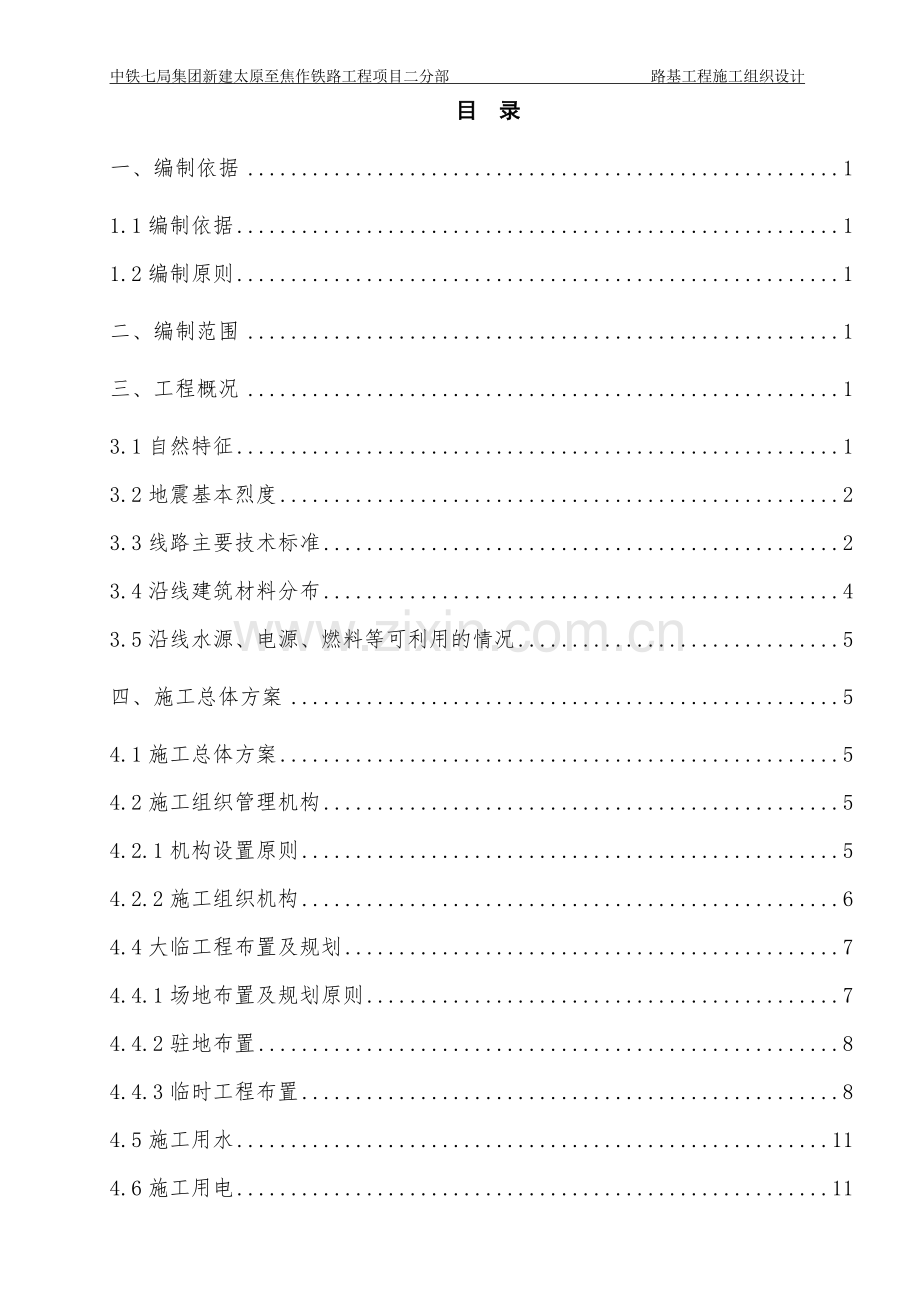

目 录
一、编制依据 1
1.1编制依据 1
1.2编制原则 1
二、编制范围 1
三、工程概况 1
3.1自然特征 1
3.2地震基本烈度 2
3.3线路主要技术标准 2
3.4沿线建筑材料分布 4
3.5沿线水源、电源、燃料等可利用的情况 5
四、施工总体方案 5
4.1施工总体方案 5
4.2施工组织管理机构 5
4.2.1机构设置原则 5
4.2.2施工组织机构 6
4.4大临工程布置及规划 7
4.4.1场地布置及规划原则 7
4.4.2驻地布置 8
4.4.3临时工程布置 8
4.5施工用水 11
4.6施工用电 11
4.7内业资料 11
4.8工程施工程序 12
4.8.1征地拆迁 12
4.8.2场地清理 12
4.8.3测量放线 12
4.8.4现场核对 12
4.8.5开工报告 12
4.8.6工程实施、施工自检、报验签证、试验检测 12
4.8.7质量评定、工程验收 12
五、主要工程项目的施工方案、施工方法 13
5.1主要工程项目的施工方案 13
5.1.1工程测量方案 13
5.1.2改移道路施工方案 14
5.1.3路基工程施工方案 14
5.2路基工程重要施工项目的施工方法 15
5.2.1不良地质路基施工方法 15
5.2.2路堤本体填筑施工方法 19
5.2.3基床施工方法 23
5.2.4过渡段施工 27
六、工期及施工进度计划 31
6.1工期安排 31
6.2施工进度指标 31
七、确保工程质量和工期目标及保证的措施 31
7.1保证质量目标的措施 31
7.1.1质量保证体系 31
7.1.2保证质量目标的组织措施 34
7.1.3保证质量目标的技术保证措施 34
7.1.4保证质量目标的物资设备保证措施 36
7.1.5预防和控制质量通病的措施 37
7.1.6确保工程质量的技术措施 37
7.2 工期目标的保证措施 40
7.2.1工期组织措施 40
7.2.2保证工期的管理措施 41
7.2.3保证工期的技术措施 42
7.2.4确保工期的应急措施 43
八、冬季和雨季的施工安排 43
8.1.冬季施工保证措施 43
8.1.3冬季施工安全措施 44
8.2雨季施工安排 44
九、安全目标和安全保证体系及措施 45
9.1安全目标 45
9.2安全保证体系 45
9.2.2保证安全目标的组织措施 47
9.2.3保证安全目标的施工措施 47
9.2.4保证安全目标的制度措施 48
9.3安全保证措施 50
十、施工环保、水土保持措施 50
10.1环境保护措施 50
10.2水土保持措施 51
10.2.1水土保持目标 51
10.2.2水土保持措施 51
十一、主要施工机械设备、试验、质量检测设备配备 51
11.1配备原则 51
11.2主要施工机械设备配置计划 52
十二、文明施工、文物保护 53
12.1文明施工措施 53
12.2文物保护措施 55
十三、应急预案 55
13.1 应急工作组织机构 55
13.2突发事故应急处理的协调 56
13.3跨越既有公路施工应急措施 56
13.4机械事故应急措施 56
13.5不可抗力自然灾害应急措施 56
13.6影响营业线行车安全事故应急措施 57

一、编制依据
1.1编制依据
(1).国家及河南省地方政府颁布的相关法律、法规、及有关规定。
(2).国家、铁路总公司、铁道部及郑州铁路局颁发的有关铁路工程施工的现行有效规范、标准：
《铁路工程地基处理技术规程》TB10106-2010；
《铁路路基工程施工安全技术规程》TB10302-2009；
《高速铁路路基工程施工质量验收标准》TB10751-2010；
《高速铁路路基工程施工技术规程》Q/CR9602-2015。
(3).施工图纸。
(4).进场后进一步的施工现场详细调查资料。
(5).我单位多年来在铁路工程实践中积累的施工、科研及管理经验。
1.2编制原则
(1).遵守国家法律及铁道部、地方政府的法规。
(2).执行铁道部工程施工技术规范和质量验收标准。
(3).加强环保，不出现环境污染事故。临时工程本着“永临结合、节约用地、满足施工”的原则安排，尽量利用荒地、废地、非林地，按照“统一规划、精打细算”的原则控制临时用地。
(4).合理安排施工顺序和工序衔接，统筹兼顾、均衡生产，确保工期。
(5).加强安全管理，确保工程完工无行车事故和人身伤亡事故。实现本工程的安全目标。
(6).充分采用新技术、新工艺、新材料、新设备。
二、编制范围
新建太原至焦作铁路工程TJSG-II标段路基，起讫里程为：DK355+649.8～DK359+900-郑焦DK70+621.77，线路全长4.45km。
三、工程概况
3.1自然特征
本工程位于河南省焦作市，焦作市地处太行山脉与豫北平原的过渡地带。地貌由平原与山区两大基本结构单元构成，地势由西北向东南倾斜，由北向南渐低。从北部山区到南部平原呈阶梯式变化，层次分明。其地貌由北向南依次为：山区－丘陵区－山前洪积平原。根据其特征及成因，路基沿线通过区域为山前平原一个一级地貌单元，主要走行于山前冲洪积平原地带，地势平坦开阔，海拔 100～130m，村镇密布且有小块农田。
气象特征
线路通过地区属暖温带半湿润季风气候，具有大陆性季风气候特征，最大降雨季节集中在7～8月份，可占全年汛期降雨量的80%，四季分明，冬季干燥，冬春季多风，按铁路分区属温暖带气候区，主要气象要素见下表：
气象要素表
地名
雷暴日
平均气温（℃）
最高气温（℃）
最低气温（℃）
平均降水量（mm）
最大积雪深度（cm）
历年平均风速（m/s）
极大风速（m/s）及风向
历年雾日数

焦作
26.4
14.3
40.9
-19.6
618
29
2.35
18/nw
15
74.7
地层岩性及构造
①地层岩性
该区地层出露新生界、中生界、古生界部分地层，部分段落缺失。新生界地层主要有第四系全新统冲洪积层（Q4al+pl）、中更新统冲洪积层（Q2al+pl）、二叠系（P）、石炭系（C）、奥陶系（O）、寒武系（∈）等地层。局部表覆第四系全新统人工堆积层（Q4ml）。
太原至焦作城际铁路河南段位于晋东南豫西北的接壤部位，区域位于中朝准地台的山西台隆与华北坳陷的交界带，其中DK355+649.8 至焦作车站线路走行于黄淮海坳陷的济源坳陷区，两板块以太行山山前断裂分隔。
②地质构造
本标段范围特殊岩土主要为软土、松软土、人工填土等。
水文地质特征
地下水类主要为第四系孔隙潜水，主要受大气降水和地下水径流补给，地下水深度9.8-22m根据钻孔DZ-LJ-139所取地下水的水质分析报告，按照《铁路混凝土结构耐久性设计规范》（TB10005-2010）判定，其中DK355+649.8-DK356+712.54、DK356+755.68-DK357+300段路基地下水有硫酸盐侵蚀，其化学环境作用等级为H1，仅根据氯离子含量判定，该水样为氯盐环境，其等级为L1, DK356+755.68-DK357+300水样有盐类结晶破坏环境，其作用等级为Y1。其余段落地下水无化学环境作用侵蚀性，无盐类结晶破坏环境，水样无氯盐环境破坏。
3.2地震基本烈度
根据国家标准《中国地震动参数区划图》（GB18306-2015）的划分，本标段地震动峰值加速度为 0.10g，地震基本烈度 VII 度，地震动反应谱特征周期 0.4s。
3.3线路主要技术标准
1、速度目标值范围：路基宽度及基床按时速250km/h设计，路基工后沉降按时速250km/h控制。本线此路基段采用有砟轨道。均按I级干线、重型轨道、一次铺设无缝线路、电气化铁路、大型养护设计。
2、路基面宽度：区间直线路基面宽度表：
轨道类型
设计最高速度(Km/h)
路基面宽度
双线线间距（m）
双线（m）
单线（m）
有砟轨道
250
13.4
8.8
4.6
3、路基面形状：
路基面形状为三角形，有中线向两侧设4%的横向排水坡。路基面加宽地段，路基面仍为三角形。
4、路基基床
基床厚度3m，其中基床表层厚0.7m，基床底层厚2.3m。基床表层采用级配碎石填筑，其压实标准详见下表：
基床表层压实标准
填料类型
厚度（m）
压实标准
压实系数K
地基系数K30（Mpa/m)
动态变形模量Evd（Mpa)
级配碎石
0.7
≥97
≥190
≥55
基床底层填料及压实标准
压实标准
砂类土及细砾土
碎石类及粗砾土
压实系数K
≥0.95
≥0.95
地基系数K30（Mpa/m）
≥130
≥150
动态变形模量Evd（Mpa）
≥40
≥40

5．路堤填料及压实标准
基床以下路堤填料原则上选用A﹑B组填料，填料中块石最大粒径不得大于7.5cm，且不应集中填筑，应均匀分布于填筑层中，满足级配要求。在大面积路堤填筑前必须进行路堤填筑试验，确定满足压实标准的工艺要求。路堤基床以下部位的填料压实标准间下表：

基床以下路堤填料及压实标准
压实标准
砂类土及细砾土
碎石类及粗砾土
压实系数K
≥0.92
≥0.92
地基系数K30（Mpa/m)
≥110
≥130

6．过渡段
本段路基过渡段主要形式有桥路过渡段、路堤与横向结构物（立交框构、箱涵等）。
7．路堤基底处理
（1）正线路基基底以下压缩层范围内地基土应符合下表要求，否则应进行路基工后沉降分析。

路堤基底条件表
地层
地基条件
基岩
无条件
碎石类土
无条件
砂类土
Ps≥5Mpa或N≥10，且无地震液化可能
粘性土
Ps＞1.2Mpa或σo≥0.15Mpa
（2）路堤基底必须清除植物根系，当松土或耕作土的厚度小于0.3m时应辗压密实，当松土或耕作土的厚度大于0.3m时，应进行翻挖并分层回填压实。其压实标准应达到路基基床以下部位的压实标准。
8．对水田、雨季滞水或地下水位高（地下水位距地表≤0.5m）的低洼谷底路堤地段，应在路堤坡脚设置脚墙。
9 . 路基地基处理
本线针对软土、松软土、人工填土等地基，设计了挖除换填、冲击碾压、多向水泥土搅拌桩、CFG桩等地基处理措施，以确保路堤稳定和沉降要求。
3.4沿线建筑材料分布
钢材、水泥、木材等：焦作市为主要经济据点采购，采用公路运输到施工现场，以保障供给的可靠性。
砂：本地区建筑用砂较为缺乏，采用汽车或火车远运到施工工地。
石料和石灰：焦作市均有符合要求的厂家，可就近购运。
路基填料：按照设计图取土场位置取土运输。
3.5沿线水源、电源、燃料等可利用的情况
水源：沿线地表径流主要有黄河及其支流和人工沟渠。
电源：线路所经地区电网发达，主要乡镇均分布有10KV电力线，电力资源较丰富。
燃料：沿线燃料供应充足，可就近购买。

四、施工总体方案
4.1施工总体方案
本项目总体施工顺序安排分两个阶段，施工伊始，以征拆为核心，见缝插针，以点带面，迅速打开施工局面，进入正常施工；施工过程中，卡死节点工期，确保总工期目标的实现。
总体施工顺序安排的要点如下：
第一步：项目开工后，项目分部分段负责、同步实施，以先保证重点工程的征地拆迁进度为原则，先期安排临时征地拆迁补偿工作，进行临时设施施工，组织施工设备和人员进场，在征地拆迁过程中，分点突破，先期具备施工条件的地段，立即组织施工，各工区在保证重点的前提下实施一般性工程，以点带面全面铺开。
第二步：展开施工后，路基施工过程中，对路基基底处理先行施工，使基底处理工程不影响路基填筑施工。由于路基土石方工程土方数量较大，施工中应增加人力、物力的投入。涵洞工程在获得施工条件后，应加大施工力度，增加工作面，为路基的施工创造条件。路基防护的预制件，采用集中预制、养护，再用汽车运到工地安装。计划2017年6月30日基底处理全部完工，2017年12月30日完成路基土石方施工，2018年12月31日完成路基防护及附属施工。
4.2施工组织管理机构
4.2.1机构设置原则
精干高效、强化管理：以技术为龙头，以计划为先行，以管理为主线，以施工现场为对象，组建职能完善、体系健全、精干高效的施工管理班子，以爱岗敬业、严谨务实的工作作风，确保各项工作正常运转。
职权明确、责任到人：建立项目经理负责制，实行以项目经理为核心，明确分工，责任到人，层层包保的管理体系。
4.2.2施工组织机构
项目部为本工程施工的组织、指挥、管理机构，为确保本标段工程安全、优质、高效、按期完成，我们组建“中铁七局太焦铁路工程项目二分部”，实行项目管理，全面履行合同规定的各项责任和义务。项目经理由刘占雷同志担任，项目党工委书记由张俊峰同志担任，代伟同志担任总工程师，副经理由李天兴同志担任。
项目部管理层下设工程部、安质部、工经部、物设部、财务部、综合部、协调部共七个部门及中心试验室。各部门的职责是代表企业全面履行合同承诺，全面负责本工程的施工图施工组织、指挥、管理，负责和业主、监理方的联系、沟通，负责该工程总体计划的全面落实，协调所属各工区以及工区所属施工队的工作关系，以及负责与地方政府之间的联系，确保工程的顺利实施。
二分部下辖2个路基架子队，在项目部的统一领导下，按照各自的施工任务及施工需要组织施工，确保本标段工程安全、优质、高效、按期完成。
架子队均为专业化施工队伍，有一定的类似地质条件下的铁路施工经验。各工区负责人均为参加过铁路工程施工，有丰富的施工经验和施工管理能力的一线领导，各架子队主要工种的施工人员大部分参加过铁路施工，有施工作业经验，能为该工程安全、顺利的完成提供可靠的基础保障。
组织机构框图见下图：

施工组织机构设置图
项目经理、书记

安全总监
项目副经理
总工程师

工程技术部
物
资设备
部
计划财务部
工
程经济
部
综合管理部

中心试
验
室
安
全
质
量
部

路基架子二队

路基架子一队

4.2.3管理、技术、检测等详细人员“主要施工人员表”
主要施工人员表
序号
职务
计划人数
备注
1
试验工程师
1

2
试验员
2

3
测量工程师
1

4
测量员
3

5
路基工程师
1

6
现场技术人员
2

7
施工员
3

8
司机
10

9
工人
20

10
安全员
2

11
质检工程师
1

4.4大临工程布置及规划
4.4.1场地布置及规划原则
施工现场规划与布置原则：统一规划、合理布局、方便施工、便于管理、减少用地、节省投资。
场地规划与布置的主要内容有：施工道路、供电系统、供水系统、生活生产房屋等。
临时设施本着“规划经济、综合利用、便于管理、注重环保、服务施工”的原则进行布置。施工便道修筑满足重型车辆与工程机械通行要求，晴雨畅通。
生产和生活设施、电力、供水等设施满足施工高峰期需求，一次建设成型，符合环保要求，适合当地气候条件；取弃土场设在设计指定位置，按环保要求高标准做好相应防护；各场站用地要精心规划，在满足工程需要的前提下，确定经济合理的使用面积和使用期限，使用后及时做好恢复和复垦。
网络系统要体现高科技的优势，完全满足内外信息沟通传输和工程施工监控管理的需要。
4.4.2驻地布置
为保证交通便利，便于对外联系和协调，项目部设在焦作市丰收路与焦武路交叉口，全线共设2个路基施工架子队，每个架子队驻地都按照标准化作业区布置及规划，施工人员统一驻扎在各架子队驻地内。
4.4.3临时工程布置
（1）施工道路
本标段沿线以S308省道、人民路为骨架，县、乡道纵横交错。为本工程的材料运输提供了极为便利的运输条件。本项目工程施工充分利用既有公路和乡村道路，根据工程实际条件，从人民路及县道修建汽车运输便道至各主要施工区域。施工便道主要为引入线、沿线路主便道，按平原地区单车道标准设置，路基宽度4.5m，路面宽度3.5m；错车道间距200m，长度15m，路面宽度6m。施工要求高于原地面20cm,便道外侧设置深排水沟，设置单面坡，坡度为2%，积水排到便道外侧水沟内。新建便道建设标准： 运输便道宽5m，基层铺设AB组填料，厚度为30cm。跨越沟渠，便道下部埋设钢筋砼过水管，并用级配碎石回填，过水管顶回填厚度不小于1m。
（2）临时房屋
项目部办公房屋租赁当地办公或住宅房屋。架子队驻地及工地仓库采用搭建的彩钢板房。
架子队生活区统一规划、集中布置，周围采用铁丝网或波纹板设围护，并涂以明显色彩。生活区垃圾集中堆放，定期用垃圾车运往指定处理点处理；生活污水排入污水管道或收集容器处理并拉到指定地点排放。
（4）填料拌和站
级配碎石拌和站统筹合并设置，按照全线的路基土石方数量及取土场分布情况，设置集中拌和站1处，租地范围为15亩 /处。填料拌合站兼作道砟储备场。
（5）取土场
本线共设取土场1处，位于新建太焦铁路对应里程DK356左侧6.0Km处，河口村取土场。该场地位于河口村西侧约3.0Km，馒头山村西北约2.3Km，共占地36.6亩，可取土量约35.5万方，填料类型为AB组填料。其余土石方利用隧道弃渣。
（6）临时通讯、信息
项目部直接在当地电信部门申请接入直拔电话或直接配置移动电话，考虑到本标段工点多，拟配备固定电话10部，主要管理人员配备移动电话，保持内外联络畅通。项目部共配备台式或笔记本电脑共20台以上，项目部电脑全部接入网络，利用内部办公室系统统一管理，与甲方及监理建立网络管理平台。
（7）施工场地平面布置图
根据以上现场布置情况，绘制出“施工总平面图”见下图。

第58页共57页

4.5施工用水
沿线地表径流主要有黄河及其支流和人工沟渠。测区地下水类型主要有第四系孔隙潜水，主要分布于平原区，一般埋深9~22m，水位变化幅度2～5m。测区地表水和地下水多属重碳酸钙型，对混凝土一般不具侵蚀性，大多可供生活饮用和一般工程用水。本线工程用水和生活用水可就近打井取水。
4.6施工用电
施工用电：线路所经地区电网发达，主要乡镇均分布有10KV电力线，施工时可申请从沿线地方就近T接。全段施工用电以T接地方电力干线、从地方变电所引线的方式为主。生活用电：由各变压器单独架线接入，形成相对独立的生活供电系统。

4.7内业资料
本施组内业资料范围为涉及路基工程部分的内业资料。
(1)收集：由项目部工程部统一管理。
(2)整理及编目：是在技术档案材料全面收集基础上，对技术档案材料进行科学地分类和有秩序地排列。分类按技术档案本身的自然形成规律进行。工程技术档案分类，原则上按工程项目划分，使同一项工程的技术档案都集中在一起，以便能够反映该项目工程的全貌。而每一类别下，又可按专业分为若干类。编目方针为能够揭示技术档案的内容和他们之间联系，便于检查。
(3)中间交工验收及资料整理
①建立技术资料复核制，来源于施工过程中的资料，必须现场填写且有人复核，决不允许一人一填到底，更不容许事后补填，且资料能够反映工程实际。
②交工验收资料的整理，要从工程施工一开始就着手抓，先化整为零，再化零为整。同时做到资料、图纸和计量支付三者的统一。
③加强交工验收及资料整理的管理工作，彻底根治此方面滞后的弊病。
(4)竣工资料整理、竣工图绘制
①在交工资料的基础上，进一步完善成竣工资料，摒弃持久战。
②每一分项工程完成后，要随即把施工中变更的部分用铅笔描绘在原施工图纸上，并注明变更的依据及日期等，为以后统一绘制提供依据。
③把竣工资料的整理及竣工图绘制与各部门的业绩挂钩，作为奖罚的依据之一。
4.8工程施工程序
共分11个程序阶段，征地拆迁→场地清理→测量放线→现场核对→开工报告→工程实施→施工自检→报验签证→试验检测→质量评定→工程验收。
4.8.1征地拆迁
全力配合业主及地方政府进行征地拆迁工作，协调好与村民的关系，使拆迁工作顺利进行，为加快工程施工创造条件及良好的外部环境。
4.8.2场地清理
征地拆迁完成后，快速组织人员设备进场进行场地清理，清理场地要高标准化，清理地表垃圾清运至指定位置存放，确保文明施工的现场要求，同时为工程实施创造便利条件。
4.8.3测量放线
按照设计交桩资料及设计图纸快速进行控制网复测，同时建立工程施工加密控制网以满足施工放样要求，测量成果经审批后抓紧进行工程施工放样测量。所有测量必须按照双检制实施，确保测量成果准确达标，避免因测量失误造成的废弃工程。
4.8.4现场核对
按照施工图纸现场认真核对地形地貌情况、地质情况、测量放线情况，现场核对与施工图不一致时及时与设计沟通解决。
4.8.5开工报告
按照业主文件要求编制形成开工报告，所需证明材料、报验资料齐全完整，严格按照程序逐级签认审批意见，开工报告审批完成后快速组织工程施工。
4.8.6工程实施、施工自检、报验签证、试验检测
工程施工严格按照工序报检进行，工程报检前必须自检合格，经报检通过后方可进行下一道工序施工，报检后及时进行资料签认，施工时严格按照试验检测要求进行工程试验，确保工程施工质量。
4.8.7质量评定、工程验收
工程完成后，及时报请业主及监理单位对已完工程进行质量评定，及时签认质量评定资料，工程验收做好准备。工程验收时工程使用前的重要环节，验收时要做好各项配合准备工作，确保验收工作顺利进行。
五、主要工程项目的施工方案、施工方法
5.1主要工程项目的施工方案
5.1.1工程测量方案
5.1.1.1施工测量
施工测量以CPI、CPⅡ控制点、加密施工控制点为依据进行施工放样。
在施工测量前认真核对控制点成果、线路坐标、施工图纸、结构物尺寸等内业数据，用于现场施工放样的资料数据必须经过第二个人的独立计算复核无误后，经过测量实施小组组长签字后实施。现场放样时首先复核三个控制点之间的角度、距离关系，确认控制点关系正确时进行放样。
路基工程根据施工进度测设线路中线、边线、填筑高程及地基加固工程施工放样等。当采用极坐标法进行放样时，对放样点之间的相对关系进行复核。直线段则采用准直法进行串线改正，曲线段时核对相邻点的角度距离采用偏角法进行复核。
5.1.1.2构筑物变形测量
变形观测网利用CPⅠ、CPⅡ和水准基点作为水平和垂直位移观测的基准点，适当增设工作基点。变形观测基准点进行经常性、同精度、同等级的检测，以保证测量精度和观测数据的连续性。变形观测控制网可组成附合、闭合或结点网形式，采用严密方法平差。变形观测所有原始观测记录资料应具有可追溯性，严格执行责任人签字制度。
变形观测采用相同的观测路线和观测方法、使用同一仪器设备、固定观测人员、选在基本相同的环境和观测条件下进行观测，以最大限度减少外部因素对观测成果影响。
路基变形观测按设计方案设置观测断面、观测点。不同的下部基础结构物之间、不同的地基条件或不同的地基处理方法之间形成的各种过渡段均应作沉降观测。沉降观测设备应在地基处理完毕后立即埋设。观测应从填土施工时开始。路基沉降预测应采用曲线回归法，工后沉降的分析评估应沿线路方向考虑各观测断面和各种结构物之间的关系综合进行。
路基变形观测应详细记录荷载变化情况。
每次沉降观测结束后，应根据路基沉降变形观测数据，绘制观测断面及线路区段纵向沉降变形曲线，依据绘制的观测断面和沉降曲线进行初步判断。观测成果经分析整理后，应及时将测量原始数据提交相关单位进行分析评估。
5.1.1.3工程竣工测量
工程主体完工后及时进行线下工程竣工测量，确认工程结构物尺寸及线路位置满足设计要求，否则及时进行处理。
路基工程要求恢复中线、测设公里桩、百米桩及加桩、测量路基横断面。
对竣工后工程项目进行工后沉降评估，满足铺设轨道要求后进入轨道施工工序。
5.1.2改移道路施工方案
5.1.2.1改移道路工程概况
线路在太原至焦作城际铁路正线（铁路里程DK359+346）与南通路于普济路东侧交叉，设置铁路框架桥上跨公路。设计范围为K0+000~K0+450，改建范围为K0+090~K0+300。改建长度210m，路面宽度由21m渐变至35m。同时处理好公路排水等问题。
5.1.2.2改移道路施工顺序
为减少施工期间干扰，开工后重点先进行改移道路的施工，具备条件后各架子队按管段组织道路改移施工，为后续施工创造条件。
5.1.2.3改移道路施工技术方案
队伍进场后对改移道路从人员、物资、机械设备以及工期安排上进行优先考虑，技术措施上予以高度重视和周密部署。
施工前，制定道路改移专项施工方案，报公路主管部门审批，施工方案批准后严格执行，不擅自更改。
施工过程中，做好警告、限速等标志，提醒过往司机和行人；并设有专人负责交通维护。
路基按“三阶段、四区段、八流程”方法填筑施工。填筑前，按公路相关规范要求，先进行路基试验段施工，确定满足压实要求的各项工艺参数，再推广到大面积施工。
路面基层施工采用拌和站集中拌和，自卸汽车转运，摊铺机摊铺，重型振动压路机碾压，做到随拌随铺随碾压成型。施工过程中注意沥青混凝土面层的施工温度控制。
5.1.3路基工程施工方案
5.1.3.1路基工程概况
本标段路基绝大部分为填方，有少量的挖方。挖方来自于软土路基挖除换填以及低矮路堤地基处理等。路堤填筑高度一般为2～9m。标准双线路堤宽度为13.4m，标准边坡坡度为1:1.5，大于8米为1：1.75，路基面设三角形路拱，由中心向两侧设不小于4%的排水坡。路基工程主要有以下特点：
⑴. 质量标准要求高。高速铁路的高平顺性、稳定性要求路基工程高稳定性、小沉降和沉降匀质性。
⑵. 路基相关工程施工与四电专业接口协调复杂。施工中要加强组织和协调，保证接口合理、有序施工。
⑶.本线路基基本为填方，借土土源采取有效的工程措施，做好环境保护工作。
5.1.3.2路基工程施工顺序
根据正线铺轨、箱梁架设和基底处理及沉降观测的时间安排路基工程总体施工顺序，合理确定作业面数量，采用大型机械化配套设备并辅以小型配套机具进行机械化、专业化施工，分段平行流水组织。开工后，优先安排桥台、涵洞基础和地基加固工程的施工，为路基本体填筑创造条件和争取时间；地基处理分区作业，全面铺开。
对基床以下及基床底层土石方按工艺要求分层填筑。基床表层填料采用级配碎石，分二层填筑。
施工中重点组织和抓好地基处理、路基填料选择和填筑、过渡段、防排水、路基相关工程（综合接地和过轨管埋设）和沉降变形六大关键环节的控制和管理。
5.2路基工程重要施工项目的施工方法
5.2.1不良地质路基施工方法
5.2.1.1水泥搅拌桩施工方法
水泥搅拌桩施工工艺见《水泥搅拌桩施工工艺流程框图》。

原地面处理
测量放样
钻机就位
搅拌钻进至设计深度
喷浆、搅拌、提升
提升至停浆面
复搅至设计深度
提升搅拌至桩顶
钻机移位
泥浆排泄处理
水泥搅拌桩施工工艺流程框图

⑴施工准备
清理现场地下、地面及空中障碍物，修通便道，铺设电线，测量放线定出桩位，钉上木桩。布置水泥浆制备及泵送系统。
配备性能良好的搅拌桩钻机进行钻孔，并加强对其进行保养。
进行室内试验：选定水泥品种，确定水泥掺入量、水胶比和最佳外掺剂。掌握水泥土强度增长规律，提出最佳配料方案。
选购符合设计要求的材料、固化剂。
施工前根据地质情况和室内配合比分段进行成桩工艺试验，并经取芯和承载力等检验，确定固化剂掺入比、钻进速度、提升速度、喷气压力、单位时间喷入量及喷搅次数等工艺参数，分段试桩不少于3根。工艺参数及成桩检验成果报监理确认。
搅拌机械配置浆量自动记录仪。
⑵水泥搅拌桩施工
钻机按设计桩位就位，对正桩位，保证钻杆垂直。
启动钻机下钻，待搅拌钻头接近地面启动空压机送气，开始钻进。
钻至设计深度时，关闭送气阀门，开启灰浆泵，喷送浆液。
掌握现场的地基土力学指标、地层的软硬和搅拌头的工艺特点，确定喷浆最佳时机。
机具下沉搅拌中遇有硬土阻力较大时，增加搅拌机自重，然后启动加压装置加压或边输入浆液边搅拌钻进。
确认浆液已到桩底时，再均匀搅拌提升钻头至设计桩顶标高，并停止喷浆。
重复搅拌至设计复搅深度。
重复搅拌提升至桩顶，停止主电机、空压机。
⑶施工控制
浆液严格按试验确定的配合比拌制。配备好的浆液不离析。
泵送浆液前，管路保持湿润，以利输浆。现场拌制浆液。有专人记录固化剂用量，并记录泵送开始及结束时间。
严格控制搅拌机钻进和提升、供浆与停浆时间，控制下钻深度、喷浆高程及停浆面。
保持搅拌机与搅拌操作者密切联系，以保证喷浆时连续供浆，拌和均匀，一旦因故停浆，为防止断桩和缺桩，使搅拌机下沉至停浆面以下0.5m，待恢复供浆后再喷浆提升。如间歇时间过长，无法接续时，在原桩位旁边进行补桩处理。
搅拌机提升至地面以下1m后用慢速；当喷浆口即将出地面时，停止提升，喷浆搅拌数秒，以保证桩头均匀密实。成桩过程中，严格按试桩确定的工艺参数进行施工。当钻进搅拌中遇有阻力较大、钻进太慢时，增加搅拌机自重，然后启动加压装置加压，或边输入浆液边搅拌钻进。
随时检查施工记录，评定成桩质量，如有不合格桩或异常情况，及时采取补桩措施。
浆体喷射搅拌桩处理后的复合地基承载力符合设计要求。钻机成孔和喷浆过程中，将废弃的加固料及冒浆回收处理，防止污染环境。
水泥搅拌桩经检测满足设计要求后，人工挖出搅拌桩顶施工质量较差的桩段，然后桩顶铺0.5m厚碎石垫层夹一层土工格栅加固。
5.2.1.2 CFG桩施工方法
长螺旋钻机管内泵压混合料灌注CFG桩施工流程图

（1）施工准备
施工前要熟悉施工图及有关工程地质、水文资料，收集管线、构造物资料。施工前应对地下管线、构造物等采取专项保护措施，并妥善保护以免损坏。
施工前须进行室内配合比试验，桩体强度等级为C20，要求桩体混合料块标准养护28d立方抗压强度不小于15MPa。利用室内混合料配比试验结果，选择有代表性地段进行现场成桩试验，以确定满足设计要求的施工工艺和施工参数。在试验桩竖向全长钻取芯样，检查桩身混凝土密实度、强度和桩身垂直度，根据发现的问题修改施工工艺和桩体材料的配合比。
测量放线，施工前由技术员放出CFG桩桩位。开钻前用尺量复核桩位。
（2）施工步骤
钻机就位：平整场地后，将长螺旋钻机就位，调整钻机，钻头锥尖对准桩位中心点；钻机就位后，司钻人员调节钻机垂直度，确保垂直度偏差≤1%。
混合料搅拌：混合料采用集中拌合，由罐车运输至现场。配合比严格按照施工前试验结果选出最佳配合比。
钻进成孔：钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进。一般应先慢后快，避免钻机摇晃，随时检查钻孔偏差，及时更正。钻机摇晃难钻时，放慢进尺，当钻头到达设计桩长预定标高时，停止钻进。
拔管、压灌成桩：提拔钻杆20～30cm后开始泵送混合料灌注,当钻杆中孔充满混合料后，开始提升钻杆、压灌混合料。一边泵送，一边拔管，严禁先提管后泵料。保证泵送混凝土和提升钻杆的默契配合，以确保成桩质量。
移机：当上一根桩施工完毕后，钻机移位，进行下一根桩的施工。下一根桩施工时，应根据灰桩或周围桩的位置对需施工的桩位进行复核，保证桩位准确。
清桩间土和破桩头：当桩身混凝土强度达到设计强度的70%时，可进行桩间土方的清除，土方清除采用人工配合小型作业机械为主，清理完毕后破桩头严格按照施工规范及技术要求进行。
CFG桩帽施工:截桩头完成并质量检测合格后，凿毛桩顶，在桩顶设置高0.3m，边长1m的现浇混凝土桩帽，桩顶嵌入桩帽0.1m。
桩顶碎石垫层：CFG桩满足设计要求后，回填土至桩帽高程处，并用小型机器压实。然后在桩顶填筑0.5m厚碎石垫层夹一层土工格栅加固。
（3）施工卡控
CFG桩质量控制的主要对象是桩长、强度、桩底是否到持力层(设计未要求达到持力层的桩除外)这三项指标，现场管理和监控要点如下：放线桩位、现场标高准确，平整度达标；CFG桩的数量、布置形式及间距必须严格按设计要求；钻机标尺、刻画进行复核，消除误差；指派责任心强、懂技术并经严格考核合格的员工对劳务队伍施工的CFG桩进行现场监控和记录；保证桩身垂直度不大于1%；根据电流量或直观观察，确保钻头进入持力层；严格控制拔管速率，正常的拔管速率应控制在2～3米／分钟；检查混凝土质量及孔内混凝土充实度。
5.2.2路堤本体填筑施工方法
路基本体填筑施工工艺见下页《路基本体填筑施工工艺流程框图》
路基本体填筑施工工艺流程框图
恢复定线（全站仪）
校对水准点

基底处理
运土
自卸车卸土
推土机摊平
自行式平地机整型
平地机精平
重型振动压路机碾压
进行下一层填筑
监理批准
检测密实度
检测密实度
控制分层厚度
控制边缘预留宽度

5.2.2.1施工准备
组织技术人员搞好线路复测。根据施工需要增设高程控制点和平面控制点、加密中心桩、放样出路基坡脚线。对取土场进行进一步复查，对路基填料进行取样试验。
设置排水系统：根据设计图纸尺寸放出路基的坡脚、边沟位置，并结合施工实际情况，修建需要的临时排水工程。
5.2.2.2土工格栅施工方法
1.土工格栅施工工艺见《土工格栅施工工艺流程框图》及质量控制及检验

土工格栅施工工艺流程框图
检测、清理下承层
人工铺设土工格栅
搭接、绑扎、固定
摊铺上层路堤土

碾压

检测

土工格栅施工前，先对所选用的材料规格及性能进行检验，检验合格后铺设。铺设前整平下承层，使其平整度、横坡及压实质量符合设计及规范要求。铺设土工格栅时，长孔方向与路基横断面方向一致，铺设符合设计及规范要求后，再铺上垫层。其搭接宽度、竖向间距、上下层接缝错开距离、回折长度等均符合设计及规范要求后及时填筑覆盖。
按图纸及规范要求选择合格的土工格栅，并进行试验段施工，用以指导施工；土工格栅在平整的下承层上按设计要求的宽度铺设，其上下填料无刺破土工格栅的尖锐物等，铺设土工格栅时，将强度高的方向垂直于路堤轴线方向布置；土工格栅横向铺设。铺设时绷紧，拉挺，避免折皱、扭曲或坑洼。
土工格栅沿纵向拼接采用搭接法，搭接宽度不小于2m。横向两端的锚固长度不小于1.5m；铺好后土工格栅搭接区要按规范要求钉固好后，及时摊铺上层填料，避免长期暴晒。一般情况下，间隔不超过48小时；采用自卸汽车沿铺设的土工格栅两侧边缘倾卸填料，形成运料的交通便道，并将土工格栅张紧。填料不直接卸在土工合成材料上，卸在已铺好的填料上；卸料高度不超过1m，以免造成局部承载能力不足。卸料后立即摊铺，以免出现局部下陷；施工便道填成后，再由两侧向中心平行于路堤中线对称填筑，保持填筑施工面呈“U”型；土工格栅的第一层上填料采用轻型摊铺和碾压机械摊铺、碾压，摊铺从两边向中间推进，碾压自两边向中间进行，其压实度保持达到规范要求。
土工格栅施工的质量检测：包括土工格栅施工所选用的材料规格及性能检验、下承层的平整度、横坡及压实质量的检验以及土工格栅铺设的质量检验；施工时按设计及规范要求施工，及时进行跟踪检测，符合设计及
