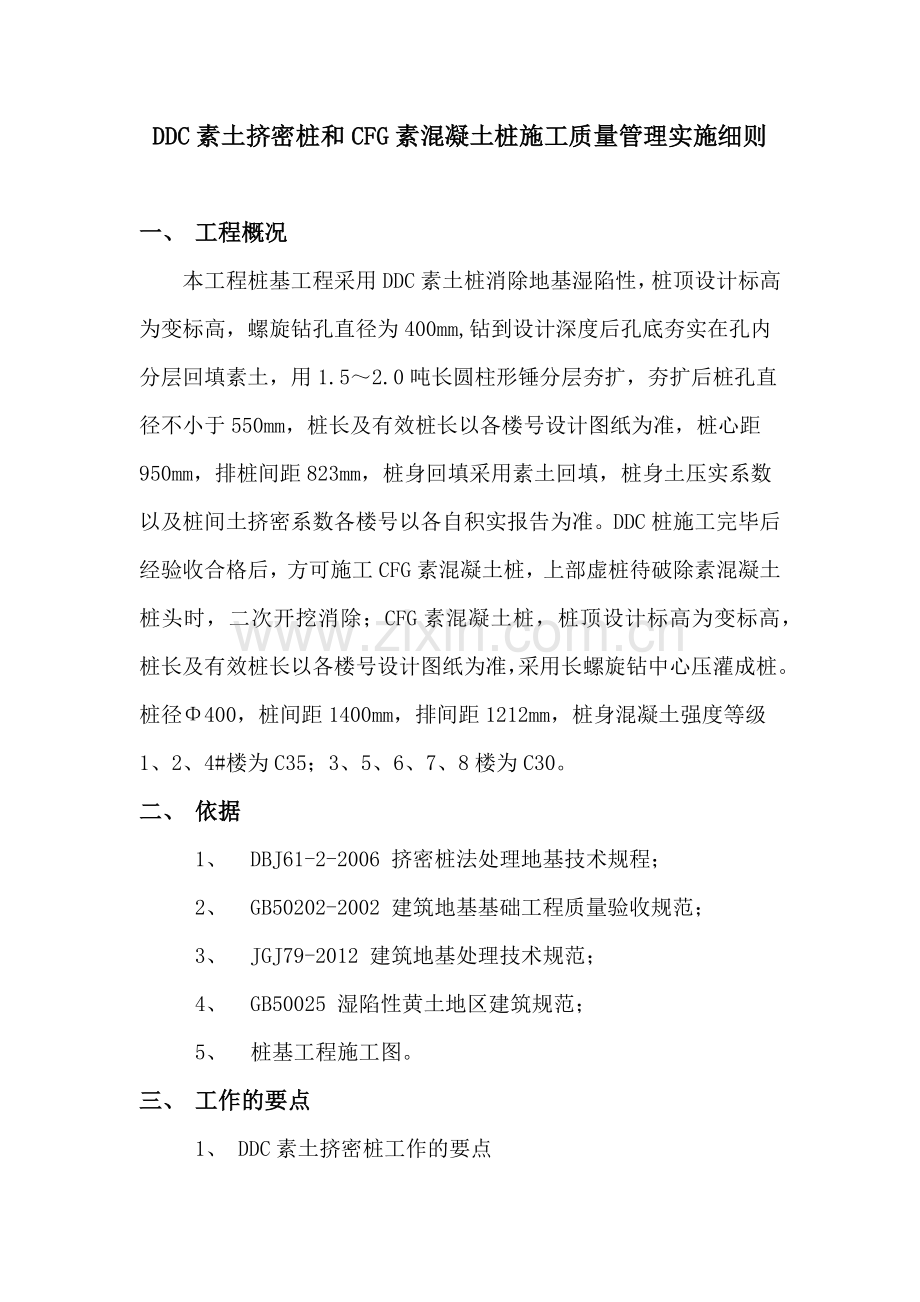

DDC素土挤密桩和CFG素混凝土桩施工质量管理实施细则

一、 工程概况
本工程桩基工程采用DDC素土桩消除地基湿陷性，桩顶设计标高为变标高，螺旋钻孔直径为400mm,钻到设计深度后孔底夯实在孔内分层回填素土，用1.5～2.0吨长圆柱形锤分层夯扩，夯扩后桩孔直径不小于550mm，桩长及有效桩长以各楼号设计图纸为准，桩心距950mm，排桩间距823mm，桩身回填采用素土回填，桩身土压实系数以及桩间土挤密系数各楼号以各自积实报告为准。DDC桩施工完毕后经验收合格后，方可施工CFG素混凝土桩，上部虚桩待破除素混凝土桩头时，二次开挖消除；CFG素混凝土桩，桩顶设计标高为变标高，桩长及有效桩长以各楼号设计图纸为准，采用长螺旋钻中心压灌成桩。桩径Φ400，桩间距1400mm，排间距1212mm，桩身混凝土强度等级1、2、4#楼为C35；3、5、6、7、8楼为C30。
二、 依据
1、 DBJ61-2-2006 挤密桩法处理地基技术规程；
2、 GB50202-2002 建筑地基基础工程质量验收规范；
3、 JGJ79-2012 建筑地基处理技术规范；
4、 GB50025 湿陷性黄土地区建筑规范；
5、 桩基工程施工图。
三、 工作的要点
1、 DDC素土挤密桩工作的要点

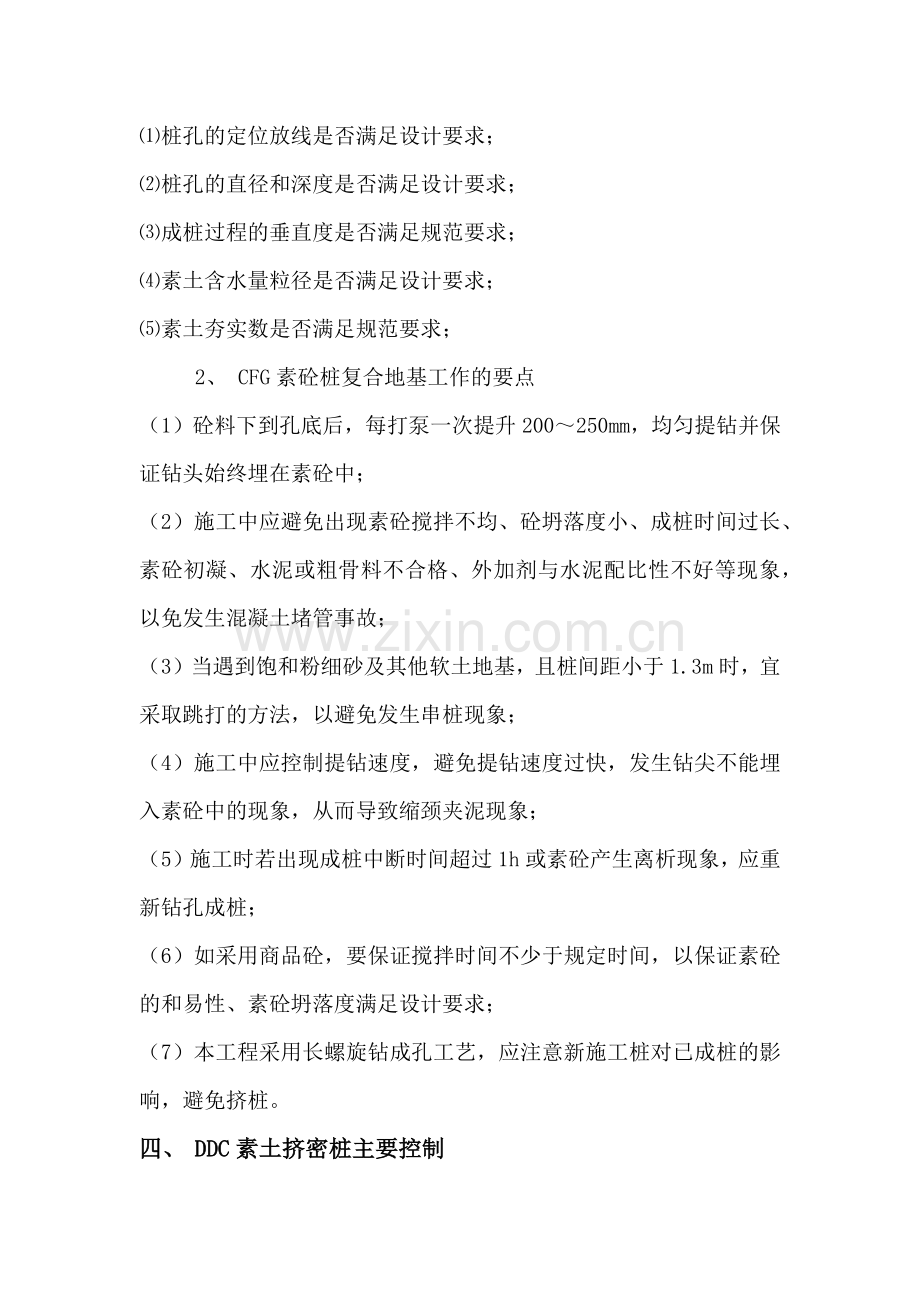

⑴桩孔的定位放线是否满足设计要求；
⑵桩孔的直径和深度是否满足设计要求；
⑶成桩过程的垂直度是否满足规范要求；
⑷素土含水量粒径是否满足设计要求；
⑸素土夯实数是否满足规范要求；
2、 CFG素砼桩复合地基工作的要点
（1）砼料下到孔底后，每打泵一次提升200～250mm，均匀提钻并保证钻头始终埋在素砼中；
（2）施工中应避免出现素砼搅拌不均、砼坍落度小、成桩时间过长、素砼初凝、水泥或粗骨料不合格、外加剂与水泥配比性不好等现象，以免发生混凝土堵管事故；
（3）当遇到饱和粉细砂及其他软土地基，且桩间距小于1.3m时，宜采取跳打的方法，以避免发生串桩现象；
（4）施工中应控制提钻速度，避免提钻速度过快，发生钻尖不能埋入素砼中的现象，从而导致缩颈夹泥现象；
（5）施工时若出现成桩中断时间超过1h或素砼产生离析现象，应重新钻孔成桩；
（6）如采用商品砼，要保证搅拌时间不少于规定时间，以保证素砼的和易性、素砼坍落度满足设计要求；
（7）本工程采用长螺旋钻成孔工艺，应注意新施工桩对已成桩的影响，避免挤桩。
四、 DDC素土挤密桩主要控制
1、施工过程中a.成孔施工和回填夯实的施工应符合规
范要求，b.成孔施工时地基土宜接近最优含水量，当含水量低于12％时，宜加水增湿至最优含水量，c.桩孔中心点的偏差不应超过桩距设计值的5％，d.桩孔垂直度偏差不应大于1％，e.向孔內填料前孔底必须夯实，然后用素土在最优含水量状态下分层回填夯实，压实系数不应小于0.97。
2、CFG桩施工严格执行国家现行规范要求。桩径允许偏差20mm，桩垂直度允许偏差1％，桩位偏差≤0.4D（Ｄ为桩径），混凝土坍落度控制住在16cm～20cm之间。施工中钻到设计桩端标高时直接浇筑混凝土。
3、事后主要工作：a.检查成桩质量，b.分项工程的技术资料验收，c.组织业主、设计院和承包商对桩基工程验收。
主控项目：序一、二、三、四
检查项目：桩体及桩间土干密度、桩长、地基承载力、桩径、土料有机含量、桩位偏差、垂直度。
检查方法：现场取样检查，测桩管长度或垂直测孔深，按规定的方法用钢尺量，实验室焙烧法，D为桩径、用经纬仪测桩管、用钢尺量。
要求质量管理人员每天现场检查次数不少于6次
4、违反本管理办法的处罚细则
（1）DDC桩成孔位置便宜超出规范范围，每根桩处罚2000元；
（2）DDC桩基夯实回填过程中未进行空夯每次处罚500元；
（3）DDC桩基夯实回填过程中夯击次数未达到8次以上的，每次处罚500元；
（4）DDC桩基分层回填过程中回单次填量超过0.12m³，每次处罚500元；
（5）DDC施工中夯机就位与庄孔偏差超过200mm，每次处罚500元；
（6）DDC桩分层夯实过程中，夯锤落距未达到4.5m以上，每次处罚500元。
五、 CFG素砼桩复合地基主要控制
1、砼等原材料应符合设计要求。
2、施工中应检查桩身素砼的配合比、坍落度和提拔钻杆速度（或提拔套管速度）、成孔深度、素砼灌入量等。
3、施工结束后，应对桩顶标高、桩位、桩体质量、地基承载力以及褥垫层的质量进行检查。
4、CFG素砼桩复合地基质量检验标准见下表

CFG素砼桩复合地基质量检验标准
项目类别
序

检查项目
允许偏差或允许值

检查方法
单位
数值
主控项目
1
原材料
设计要求
查产品合格证书或抽样送检
2
桩径
mm
-20
用钢直尺量或计算填料量
3
桩身强度
设计要求
查28d试块强度
4
地基承载力
设计要求
按规定的办法
一般项目
1
桩身完整性
按桩基检测技术规范
按桩基检测技术规范
2
桩位偏差
满堂布桩≤0.40D
条基布桩≤0.25D
用钢尺量，D为桩径
3
桩垂直度
%
≤1.5
用经纬仪测桩管
4
桩长
mm
+100
测桩管长度或垂球测孔深
5
褥垫层夯填度
≤0.9
用钢尺量
注：1.夯填度指夯实后的褥垫层厚度与虚体厚度的比值。
2.桩径允许偏差负值是指个别断面。

5、违反本管理办法的处罚细则
⑴CFG桩位偏差超出规范允许范围，每根桩处罚2000元；
⑵CFG桩出现断桩情况的，桩基单位自行承担全部责任，每根桩处罚5000元.
