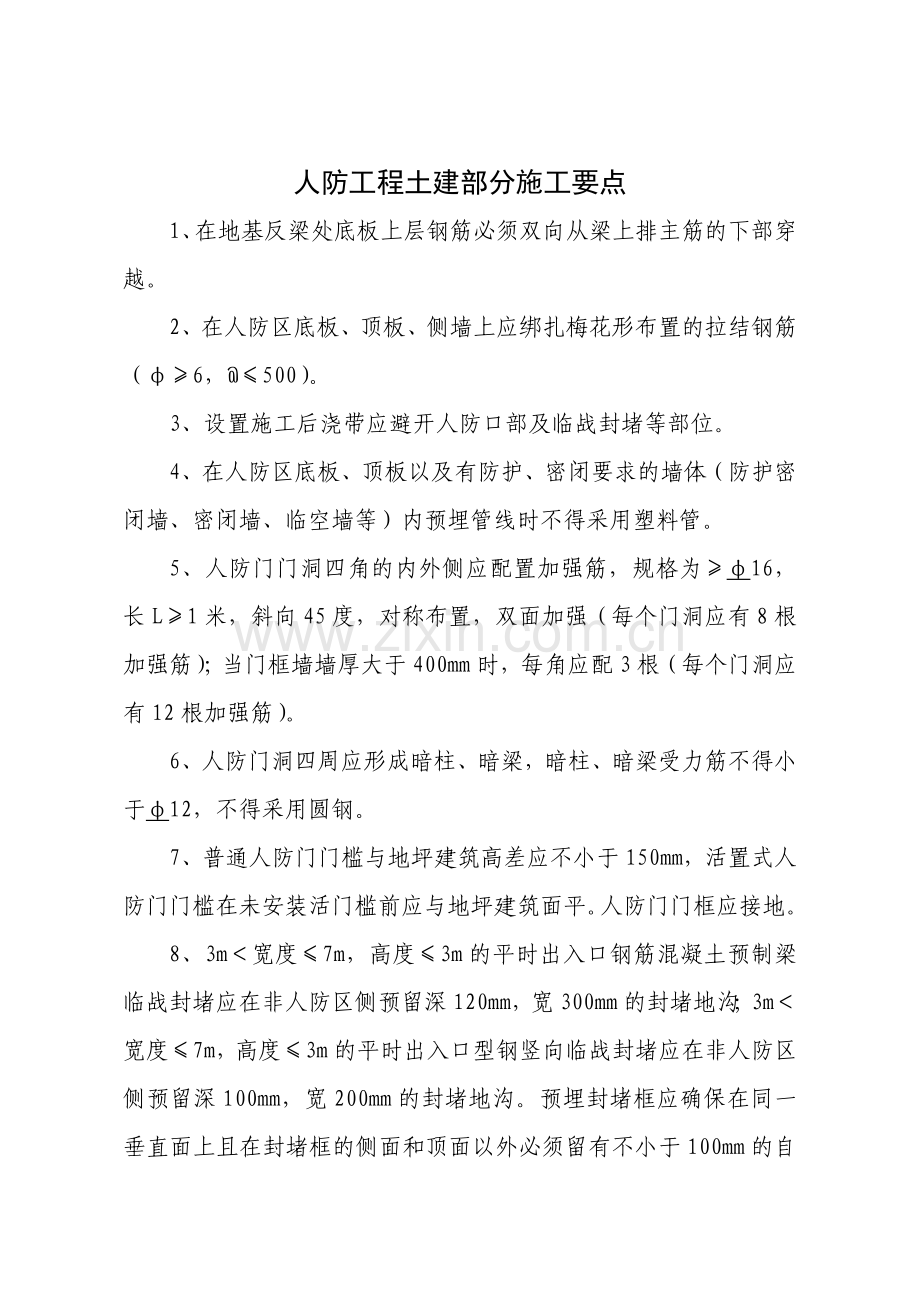

人防工程土建部分施工要点1、在地基反梁处底板上层钢筋必须双向从梁上排主筋的下部穿越。2、在人防区底板、顶板、侧墙上应绑扎梅花形布置的拉结钢筋（6，500）。3、设置施工后浇带应避开人防口部及临战封堵等部位。4、在人防区底板、顶板以及有防护、密闭要求的墙体（防护密闭墙、密闭墙、临空墙等）内预埋管线时不得采用塑料管。5、人防门门洞四角的内外侧应配置加强筋，规格为16，长L1米，斜向45度，对称布置，双面加强（每个门洞应有8根加强筋）；当门框墙墙厚大于400mm时，每角应配3根（每个门洞应有12根加强筋）。6、人防门洞四周应形成暗柱、暗梁，暗柱、暗梁受力筋不得小于12，不得采用圆钢。7、普通人防门门槛与地坪建筑高差应不小于150mm，活置式人防门门槛在未安装活门槛前应与地坪建筑面平。人防门门框应接地。8、3m宽度7m，高度3m的平时出入口钢筋混凝土预制梁临战封堵应在非人防区侧预留深120mm，宽300mm的封堵地沟；3m宽度7m，高度3m的平时出入口型钢竖向临战封堵应在非人防区侧预留深100mm，宽200mm的封堵地沟。预埋封堵框应确保在同一垂直面上且在封堵框的侧面和顶面以外必须留有不小于100mm的自由空间以保证临战封堵工作顺利完成，封堵框应按图集要求设置锚固筋，锚入结构、构件中。封堵框及封堵地沟平时必须外露。封堵板框作为人防设备不得在现场加工制作。9、宽度3m，高度3m的平时出入口战时应采用型钢横向临战封堵，不设封堵地沟。10、宽度7m、高度3m的相邻防护单元隔墙孔口战时应在墙中采用型钢（钢板）临战封堵，预埋封堵钢板应按图集要求设置锚固筋，锚入结构、构件中。11、被止水钢板割断的外墙柱箍筋应搭接焊在止水钢板上。12、被穿墙管割断的钢筋应点焊在穿墙管上。13、人防门框墙、临空墙及其他有防护、密闭要求的墙体在支模时必须采用对拉螺杆固定，不得使用套管，模板间不得使用预制构件、木条等支撑。14、人防门洞上方，人防门开启一侧应预埋安装维护吊钩，规格为1220（可根据人防门的规格确定），钩住顶板上层钢筋。15、人防顶板后浇带处应设置止水钢板。16、人防区顶棚不得用水泥砂浆粉刷或找平。17、人防构造应符合人防现行图集的要求。18、人防区结构厚度应符合人防现行设计规范的要求。人防工程安装部分施工要点1、人防通风预埋管以23mm钢板焊接成形，中间满焊密闭翼环（23mm，b3050mm），需连接设备或后续风管的通风预埋管则管端需伸出砼墙面不小于100mm（也可按图集要求施工）。2、测压管以DN15镀锌钢管煨制、焊接，在砼中管段任意部位焊接密闭翼环，出墙面不小于100mm，管口向下。3、各种密闭阀门、排气活门安装时均应衬以橡胶密封垫圈。4、穿越人防围护结构的管道均应在防护侧安装公称压力不小于1.0Mpa的防护阀门（阀芯为不锈钢或铜材质的闸阀、截止阀等）；穿越单元间隔墙的管道，两侧均需安装防护阀门，阀与墙、顶间的管道连接为焊接，不得丝接或采用丝扣管件；人防围护结构内侧距离阀门的近端面不宜大于200mm，阀门应有明显的启闭标志。5、穿越人防有密闭要求的隔墙的各种电缆、电线的防护密闭穿墙管应选用厚度不小于2.5mm的热镀锌钢管，两端伸出墙面不小于50mm。6、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙（通向人防清洁区的密闭门门框墙）上均应预埋不少于4根的备用管，管径为5080mm，管壁厚度不小于2.5mm的热镀锌钢管,并应符合防护密闭要求，两端出墙不小于100mm。7、电缆桥架和母线槽不得直接穿越临空墙、防护密闭隔墙、密闭隔墙，必须通过时应改为穿密闭套管通过，并符合防护密闭要求。8、各种动力配电箱、照明箱、控制箱等不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装，必须设置时应采取挂墙式明装。9、人防主体浇筑完砼后，不得再打洞开槽。10、电气管线进入人防区，须在人防侧加装过线盒。11、弱电管线进入人防地下室，应提前做好预埋等防护密闭措施。12、上部建筑排水管从顶板进入人防区，应预埋防护密闭套管。
