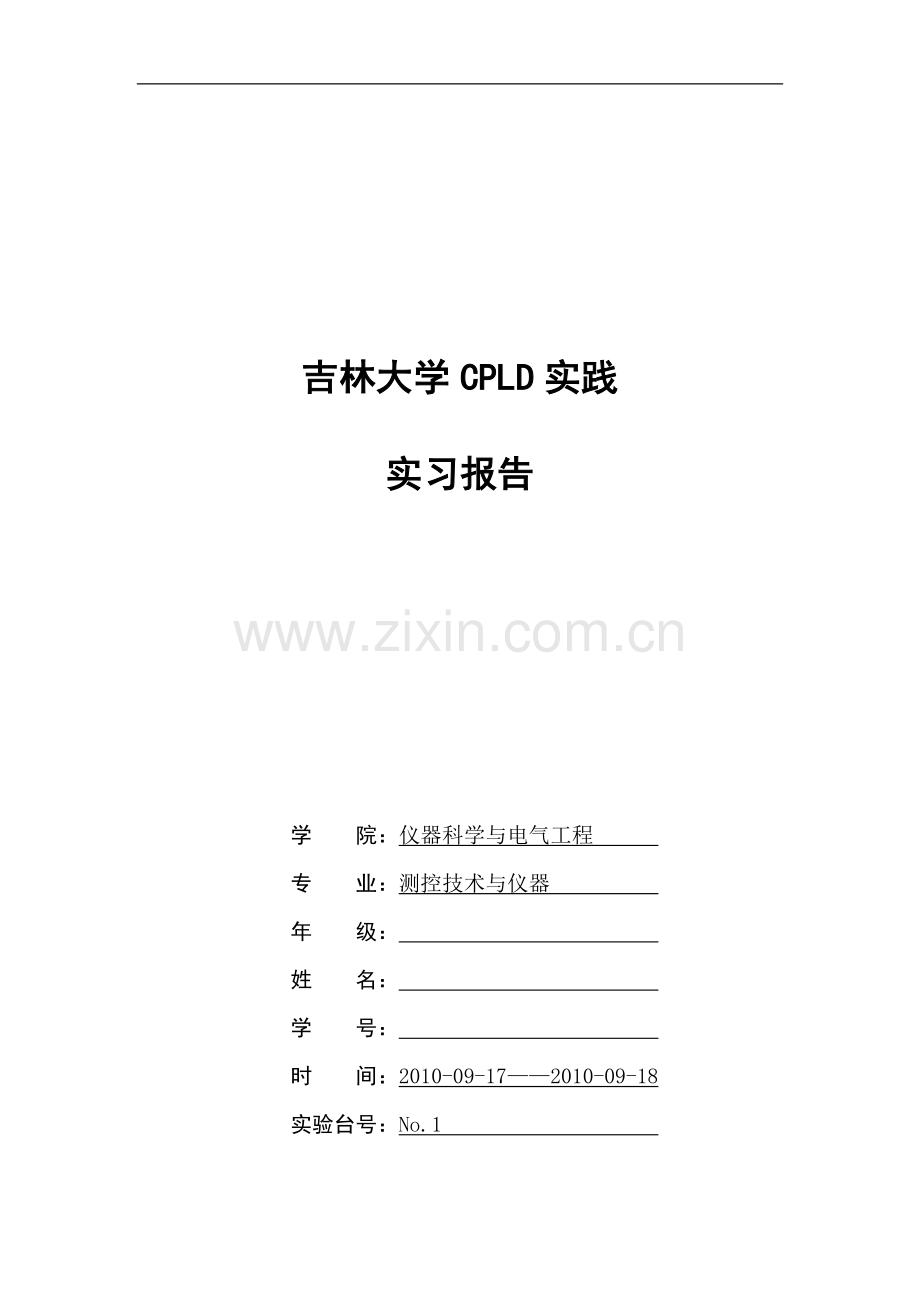

吉林大学CPLD实践

实习报告

学 院：仪器科学与电气工程
专 业：测控技术与仪器
年 级：
姓 名：
学 号：
时 间：2010-09-17——2010-09-18
实验台号：No.1

第一部分：基本实验

实验一：七段译码器显示

一、实验目的：
1、 学习基于VHDL 语言设计组合逻辑。
2、 学习VHDL 语言的编程规范，初步养成良好的编程习惯。
二、实验要求：
基于VHDL 语言设计实现设计一个 7 段数码管显示译码器，并用4 位拨码开关和数码管验证其功能。
二、实验仪器设备：
微机一台（Windows XP 系统、安装QuartusⅡ等相关软件）、CPLD 学习板一块、5V 电源线一个、下载线一条。
四、设计内容：
1、硬件连接图
为了共用外围器件，可以采用4 位拨码开关和1 个4 位共阳数码管
来验证设计，硬件连线图如下。

2、实验过程：
（1） 程序设计：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity exam1 is
port(ip:in std_logic_vector(3 downto 0);
op:out std_logic_vector(7 downto 0));
end exam1;

architecture a of exam1 is
begin
process(ip)
begin
case ip is
when"0000"=>op<="11111100";
when"0001"=>op<="01100000";
when"0010"=>op<="11011010";
when"0011"=>op<="11110010";
when"0100"=>op<="01100110";
when"0101"=>op<="10110110";
when"0110"=>op<="10111110";
when"0111"=>op<="11100000";
when"1000"=>op<="11111110";
when"1001"=>op<="11110110";
when"1010"=>op<="11101110";
when"1011"=>op<="00111110";
when"1100"=>op<="10011100";
when"1101"=>op<="01111010";
when"1110"=>op<="10011110";
when"1111"=>op<="10001110";
when others=>op<="00000000";
end case;
end process;
end a;
（2） 编译
对文件seg7.vhd 进行编译综合及管脚分配后，执行一次全编译。
（3） 仿真
使用QuartusⅡ对其进行仿真。
（4）下载调试
利用 QuartusⅡ的Programmer将编译好的pof文件下载到EPM240当中。下载完成后，改变4位拨码开关的输入状态，观察数码管显示情况是否符合设计要求。如不符合，重复以上步骤。
五、实验结果阐述：
本实验要求达到结果是让8421BCD码能够转化为相应的十进制码输出，经过实验，最后的调试结果如下：
输入BCD码
数码管显示
0
0
0
0
0
0
0
0
0
1
0
0
1
0
2
0
0
1
1
3
0
1
0
0
4
0
1
0
1
5
0
1
1
0
6
0
1
1
1
7
1
0
0
0
8
1
0
0
1
9
通过上述的情况观察，达到本次实验的要求，实验成功。
六、课后是考题：
若数码管为共阴极，设计代码应如何改动？
答：若数码管改为了共阴极，应该把赋值代码的0、1调换或者在前面整体取反。

实验二：8421BCD 码加法器

一、实验目的：
1、 学习基于VHDL 语言设计组合逻辑。
2、 学习VHDL 语言的编程规范，初步养成良好的编程习惯。
二、设计要求：
8421BCD 码加法器与一般二进制加法器的运算规则一样，不同的是，需要对
相加以后的结果进行变换，保证相加之后的结果仍然为8421BCD 码。实现可以分两步完成：首先将两个BCD 码按照二进制相加，然后将得到的二进制数转换为8421BCD 码。利用用VHDL语言设计实现一个8421BCD 码加法器，并设计硬件电路进行验证结果的正确性，要求结果用数码管显示出来
三、实验仪器：
微机一台（Windows XP 系统、安装QuartusⅡ等相关软件）、CPLD 学习板一块、5V 电源线一个、下载线一条。
四、实验内容：
1、硬件连接图
可以分别用两个4 位的拨码开关表示输入的8421BCD 码，相加之后的结果者数码管指示。

2、实验过程：
（1） 程序设计：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity exam2 is
port(a,b:in std_logic_vector(3 downto 0);
c:out std_logic_vector(4 downto 0)
);
end exam2;
architecture quanjia of exam2 is

signal aa,bb,cc:std_logic_vector(4 downto 0);
begin
aa<='0'&a;
bb<='0'&b;
cc<=aa+bb;
process(a,b)
begin
if(a<=9 and b<=9)then
if(cc>=0 and cc<10) then
c<=cc;
elsif (cc>=10 and cc<20) then
c<=cc+6;
else c<="00000";
end if;
else c<="11111";
end if;
end process;
end quanjia;
（2）编译
综合编译无误及引脚分配后，进行全编译。
（3）仿真
使用 QuartusⅡ对其进行仿真。
4. 下载调试
利用 QuartusⅡ的Programmer将编译好的pof 文件下载到 EPM240当中。下载完成后，改变8位拨码开关的状态，观察发光管的亮灭情况是否符合设计要求。如不符合，重复以上步骤。
五、实验结果：
硬件测试结果如下：
输入BCD码
数码管显示
A3
A2
A1
A0
B3
B2
B1
B0
0
0
0
0
0
0
0
0
00
0
0
0
0
0
0
0
1
01
0
1
0
1
0
0
0
1
06
0
0
1
0
1
0
0
1
11
1
0
0
1
1
0
0
1
18
0
0
1
0
0
1
0
0
06
1
1
0
0
1
0
1
0
00
1
1
1
1
1
1
1
1
00
根据上表的观察，当输入为正常的8421ＢＣＤ码值是，为两者相加的结果，当其中一个ＢＣＤ码值大于９则输出为００，表示违反设计原则。实验预期结果也是如此。
六、课后思考题：
用同样的设计方法设计一个8路数据选择器。
答：本题目有误，不能采用这次实验的方法实现八路数据选择器；八选一数据选择器设计程序如下：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity xiti2 is
port(m:in std_logic;
a:in std_logic_vector(2 downto 0);
b:in std_logic_vector(7 downto 0);
q:out std_logic );
end xiti2;
architecture xuanzeqi of xiti2 is

signal q1:std_logic;
begin
process(a)
if(m=’1’)then
q<=’0’;
else
case a is
when”000”=>q1<=d(0);
when”001”=>q1<=d(1);
when”010”=>q1<=d(2);
when”011”=>q1<=d(3);
when”100”=>q1<=d(4);
when”101”=>q1<=d(5);
when”110”=>q1<=d(6);
when”111”=>q1<=d(7);
whwn others=>null;
end case;
end if;
end process;
q<=q1;
end xuanzeqi;

实验三：加减计数器设计

一、实验目的
1、学习基于VHDL 设计时序逻辑；
2、学习 VHDL 语言的规范化编程，掌握计数器的描述方法。
二、设计要求
设计一个可逆10进制计数器，用1位拨码开关进行加减控制：输入为0时进行加计数，当输入为1时进行减计数；用1位拨码开关进行同步清零控制：输入为0时清零，输入为1时正常计数。计数结果用数码管显示。计数器是一类比较典型的时序逻辑模块，基于VHDL语言设计灵活方便，利用进程语句和条件语句，可以描述任意进制的计数器。
三、实验仪器
微机一台（Windows XP 系统、安装QuartusⅡ等相关软件）、CPLD 学习板一块、5V 电源线一个、下载线一条。
四、设计提示
1、硬件连接图
如图5.1 所示，可以利用拨码开关进行加减计数和清零控制，利用发光管或者数码管显示计数结果。
2、实验过程：
（1） 程序设计
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity exam3 is
port (CLK0:in std_logic;
m,n:in std_logic;
a:buffer std_logic_vector(3 downto 0));
end exam3;
architecture jishu of exam3 is

begin
process(CLK0,m,n)
begin
if(n='0')then
if(CLK0'event and CLK0='1')then

if(a>=0 and a<9) then
if(m='0')then
a<=a+1;
elsif(m='1' and m/='0')then
a<=a-1;
elsif(m='0')
end if;
else a<="0000";
end if;
else a<=a;
end if;
elsif(n='1')then
a<="0000";
end if;
end process;
end jishu;
（2）编译
综合编译无误及引脚分配后，进行全编译。
（3）仿真
使用 QuartusⅡ对其进行仿真。
（４）下载调试
利用 QuartusⅡ的Programmer将编译好的pof文件下载到EPM240当中。下载完成后，改变2位拨码开关的状态，观察发光管的亮灭情况是否符合设计要求。如不符合，重复以上步骤。
五、实验结果：
按键（0）的显示
按键（1）的显示
0
9
1
8
2
7
3
6
4
5
5
4
6
3
7
2
8
1
9
0
0
9
每一秒反复循环显示
当按键为低电平是为0-9的正循环计数，当按键为高电平是为9-0的倒循环计数。达到了本次实验的要求。

六、课后思考题：
设计一个100 分频器，输出为方波。
答：设计程序如下：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity xiti3 is
generic(n : integer:=1);
port (clkin:in std_logic;
clkou:out std_logic;
end xiti3;

architecture fenpinqi of diviseur is

begin
PROCESSprocess
varible count:integer:= 0;
begin
if( clkin'event and clkin='1') then
if( count >n)then
count := 0;
clkout <= '1';
else
count := count + 1;
clkout <= '0';
end if;
end if;
end process;
end fenpinqi;
实验四：按键去抖动

一、实验目的
1、学习基于VHDL 描述状态机的方法；
2、学习 VHDL 语言的规范化编程，学习按键去抖动的原理方法。
二、设计要求
机械式轻触按键是常用的一种外围器件，由于机械原因导致的抖动会使得按键输入出现毛刺。设计一个按键去抖动电路，并用按键作为时钟，结合计数器观察去抖动前后的效果有什么不同。按键去抖动通常采用延时判断的方法，去除按键过程中出现的毛刺。其实现过程是：当查询到按键按下时，延时一段时间再去判断按键是否仍然被按下，若是则此次按键有效，否则看作是干扰。这可以利用状态机来实现。
三、实验仪器
微机一台（Windows XP 系统、安装QuartusⅡ等相关软件）、CPLD 学习板一块、5V 电源线一个、下载线一条。
四、实验内容：
1、硬件连接图
如下图连接硬件，内部可将按键输入作为一个计数器的时钟，输出连接到发光数码管上，去抖后的结果用一个单独的LED管显示出来，对比一下去抖前后的效果有何不同。
2、实验过程：
（1） 程序设计
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity exam4 is
port ( keyin:in std_logic;
clk:in std_logic;
reset:in std_logic;
Y:buffer std_logic_vector(3 downto 0);
Q:buffer std_logic_vector(3 downto 0);
keyout: out std_logic);
end exam4;

architecture a of exam4 is
type state is (s0,s1,s2,s3);
signal s:state;

begin
process(clk,keyin)
begin
if(clk'event and clk='1')then
if reset='1' then Q<="0000";Y<="0000";
else if (keyin'event and keyin='1')then Y<=Y+1;end if;
case s is
when s0=>if keyin='1' then s<=s1;keyout<='0';
else s<=s0;keyout<='0';end if;
when s1=>if keyin='1' then s<=s2;keyout<='0';
else s<=s0;keyout<='0';end if;
when s2=>if keyin='1' then s<=s3;keyout<='0';
else s<=s0;keyout<='0';end if;
when s3=>if keyin='1' then s<=s3;keyout<='1';
else s<=s0;Q<=Q+1;keyout<='0';end if;
end case;

end if;
end if;
end process;
end a;
（2）编译
综合编译无误及引脚分配后，进行全编译。
（3）仿真
使用 QuartusⅡ对其进行仿真。
4. 下载调试
利用 QuartusⅡ的Programmer将编译好的pof文件下载到 EPM240当中。下载完成后，按动按键，观察发光管的变化情况；将去抖电路去掉后，按动按键，观察发光管变化有什么不
同。
五、实验结果：
使clk端连接10Hz频率，当按键达到0.5秒时，数码管（去抖前）显示会马上加1，数码管（去抖后）显示会在五秒后加1，同时二极管D亮；当按键不足0.5秒时，数码管（去抖前）显示会马上加1，数码管（去抖后）显示不变，二极管不亮。达到本次实验的设计要求，实验成功。
六、课后思考题：
按键去抖电路中，延时时间对去抖效果有无影响？
答：有影响。延时过短的话去抖的效果不是很明显。

实验五：抢答器

一、实验目的
1、学习基于VHDL 设计时序逻辑；
2、学习 VHDL 语言的规范化编程，学习抢答器的设计方法。
二、设计要求
设计一个 四路抢答器，当按下抢答键开始抢答，设置四个按键作为四路抢答开关，四个LED作为抢答显示，一旦抢答成功，蜂鸣器发声，与抢答开关对应的LED亮。抢答器具有存储功能，属于时序电路范畴。该设计可以利用触发器来完成设计。用触发器的清零端作为抢答控制，触发器输出做反馈来禁止抢答。
三、实验平台
微机一台（Windows XP 系统、安装QuartusⅡ等相关软件）、CPLD 学习板一块、5V 电源线一个、下载线一条。
四、实验内容：
1、硬件连接图
2、实验过程：
（1） 程序设计；
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity exam5 is
port(clr:in std_logic;
clk,clk2:in std_logic;
a:in std_logic_vector(3 downto 0);
b:buffer std_logic_vector(3 downto 0);
c:out std_logic;
e:buffer std_logic_vector(3 downto 0));
end exam5;
architecture qiangda4 of exam5 is
signal d:std_logic:='0';
begin
process(clr,clk2)
begin
if (clr='0') then
if (d='0')then
if(clk2'event and clk2='1')then
case a is
when "0001"=> b<="0001" ;
d<='1';
e<="0001";
when "0010"=> b<="0010" ;
d<='1';
e<="0010";
when "0100"=> b<="0100" ;
d<='1';
e<="0011";
when "1000"=> b<="1000" ;
d<='1';
e<="0100";
when others => b<=b;
d<=d;
e<=e;

end case;
end if;
end if;
else b<="0000";
d<='0';
e<="0000";
end if;
end process;
c<= d and clk;
end qiangda4;
（2）编译
综合编译无误及引脚分配后，进行全编译。
（3）仿真
使用 QuartusⅡ对其进行仿真。
4. 下载调试
利用 QuartusⅡ的Programmer将编译好的pof文件下载到EPM240当中。下载完成后，按动按键，观察发光管的变化情况是否符合设计要求。

五、实验结果
实验操作
结果观察
1号抢答，然后清零
抢答时，数码管显示1，蜂鸣器响，对应的LED亮；清零时，数码管显示0，蜂鸣器停止响，LED灭
2号抢答，然后清零
抢答时，数码管显示2，蜂鸣器响，对应的LED亮；清零时，数码管显示0，蜂鸣器停止响，LED灭
3号抢答，然后清零
抢答时，数码管显示3，蜂鸣器响，对应的LED亮；清零时，数码管显示0，蜂鸣器停止响，LED灭
4号抢答，然后清零
抢答时，数码管显示4，蜂鸣器响，对应的LED亮，清零时，数码管显示0，蜂鸣器停止响，LED灭
4号抢答，然后依次按下1号、2号、3号抢答
数码管显示4，蜂鸣器响，对应的LED亮，其他路的抢答不产生效果
根据实验的结果观察，已经达到了四路抢答的功能，当一个人抢答成功时，其他抢答无效。达到实验预期的结果，实验成功。
六、课后思考题：
改动设计，将抢答结果用数码管显示出来。
答：我在实验设计的时候已经达到了此功能。

第二部分：综合实验(必做部分)

实验六：LED点阵汉字显示

一、实验目的
熟悉LED 点阵显示的原理，掌握编程实现点阵显示汉字的方法。
二、设计要求
在16×16 LED 点阵上显示汉字。根据点阵显示的原理，显示码按从左至右、从上至下 16 位数据的格式进行编码，依次点亮每行LED（对应行线置1），并将对应的显示码从列线输出；循环进行即可显示字符。可以设计一个16 进制计数器，在每个计数周期内点亮对应行线，并从列线送出相应的显示码，循环进行；另外，也可以采用状态机的设计方法进行设计。
三、实验平台
微机一台（Windows XP 系统、安装QuartusⅡ、汉字取模等相关软件）、CPLD 学习板一块、5V 电源线一个、下载线一条。
四、实验内容
1、硬件连接图：

2、实验过程：
（1）程序设计；
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity exam7 is
port (clk,clk2:in std_logic;
hl:out std_logic_vector(31 downto 0));
end exam7;
architecture dian of exam7 is
signal a:std_logic_vector(3 downto 0);
signal b:std_logic;
begin
pl:process(clk)
begin
if(clk'event and clk='1')then
a<=a+1;
end if;
end process pl;

bh:process(clk2)
begin
if(clk2'event and clk2='1')then
b<=not b ;
end if;
end process bh;

ds:process(a)
begin
if(b='0')then
if(a=0)then
hl<=not"11111111111111101111111111111111";
elsif(a=1)then
hl<=not"11111111111111011111110111111101";
elsif(a=2)then
hl<=not"11111111111110111111110111111101";
elsif(a=3)then
hl<=not"11111111111101111111110111111011";
elsif(a=4)then
hl<=not"11111111111011111111110111110111";
elsif(a=5)then
hl<=not"11111111110111111101110111101111";
elsif(a=6)then
hl<=not"11111111101111111110110111011111";
elsif(a=7)then
hl<=not"11111111011111111111010110111111";
elsif(a=8)then
hl<=not"11111110111111111111100101111111";
elsif(a=9)then
hl<=not"11111101111111111111100111111111";
elsif(a=10)then
hl<=not"11111011111111111111100111111111";
elsif(a=11)then
hl<=not"11110111111111111000000000000001";
elsif(a=12)then
hl<=not"11101111111111111111110111111111";
elsif(a=13)then
hl<=not"11011111111111111111110111111111";
elsif(a=14)then
hl<=not"10111111111111111111110111111111";
elsif(a=15)then
hl<=not"01111111111111111111111111111111";
end if;
else if(a=0)then
hl<=not "11111111111111101111111111111111";
elsif a=1 then
hl<=not "11111111111111011111111111111111";
elsif a=2 then
hl<=not "11111111111110111111111111101111";
elsif a=3 then
hl<=not "11111111111101111111110111011111";
elsif a=4 then
hl<=not "11111111111011111101110110111111";
elsif a=5 then
hl<=not "11111111110111111101010100000011";
elsif a=6 then
hl<=not "11111111101111111101010010111011";
elsif a=7 then
hl<=not "11111111011111111101010010101011";
elsif a=8 then
hl<=not "11111110111111111000000110101011";
elsif a=9 then
hl<=not "11111101111111111101010010101011";
elsif a=10 then
hl<=not "11111011111111111101010010101011";
elsif a=11 then
hl<=not "11110111111111111101010100000011";
elsif a=12 then
hl<=not "11101111111111111101110110111111";
elsif a=13 then
hl<=not "11011111111111111111110111011111";
elsif a=14 then
hl<=not "10111111111111111111111111111111";
elsif a=15 then
hl<=not "01111111111111111111111111111111";

end if;
end if;
end process ds;
end dian;
（2）编译
综合编译无误及引脚分配后，进行全编译。
（3）仿真
使用 QuartusⅡ对其进行仿真。
4. 下载调试
利用 QuartusⅡ的Programmer将编译好的pof文件下载到EPM240当中。下载完成后，观察LED点阵显示是否满足设计要求。
五、实验结果：
硬件测试结果：当加载程序结束过后，选择CLK的频率为1KHz，16*16点阵LED显示屏上交替显示“长”、“春”两个字，并发出蜂鸣，实验成功。
六、课后思考题：
改动设计，在点阵上循环显示“仪电学院”四个汉字。
答：改动方法如下：
将程序中的内部状态信号b：改为signal b:std_logic(1 downto 0); b<=b+1;
由原来的两个状态变味了现在的四个状态，就有四个状态交替显示，分别对“仪电学院”四个字进行16*16点阵编码即可。

实验七：交通灯控制器

一、实验目的
1、学习层次化设计方法。
2、初步学会分析设计较为复杂的数字逻辑。
二、设计要求
交通灯控制器可分为两部分，一部分为状态机，其状态数可观察十字路口
的交通灯变化情况获得，转移条件受时间控制；另一部分为定时器，为状态机提供时间信息。设计一个十字路口的交通灯控制器，东西方向的红灯，绿灯，黄灯亮的时间分别为50 秒，28秒，2秒；南北方向的红灯，绿灯，黄灯亮的时间分别为30 秒，48秒，2秒。
三、实验平台
微机一台（Windows XP 系统、安装QuartusⅡ等相关软件）、CPLD学习板一块、5V电源线一个、下载线一条。
四、实验内容
1、硬件连接
用红、黄、绿四组发光管模拟十字路口的交通灯，一路时钟作为定时信号。同时在外接一数码管，显示提示时间；

2、实验过程：
（1） 程序设计：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity exam8 is
port(clk:in std_logic;
kled:buffer std_logic_vector(5 downto 0):="100001";
dis:out std_logic_vector(7 downto 0)
);
end exam8;
architecture jiao of exam8 is
signal a,b:std_logic_vector(5 downto 0):="110000";
begin
process(clk)
begin
if (clk 'event and clk='1')then
a<=a-1;
if (kled="010100" and a="000001")then
kled<= "100001";
a<= "110000";
elsif (kled="100001" and a="000001")then
kled<="100010";
a<="000010";
elsif(kled="100010" and a="000001")then
kled<="001100";
a<="011100";
elsif(kled="001100" and a="000001")then
kled<="010100";
a<="000010";
elsif(kled="000000")then
kled<="100001";
a<="110000";
end if;
end if;
end process ;
dis(7 downto 4)<="0000"when (a>=0 and a<10)else
"0001" when (a>=10 and a<20)else
"0010" when (a>=20 and a<30)else
"0011" when (a>=30 and a<40)else
"0100" when (a>=40 and a<50);
b<=a when (a>=0 and a<10)else
a-"001010" when (a>=10 and a<20)else
a-"010100" when (a>=20 and a<30)else
a-"011110" when (a>=30 and a<40)else
a-"101000" ;--when (a>=40 and a<50);
dis
