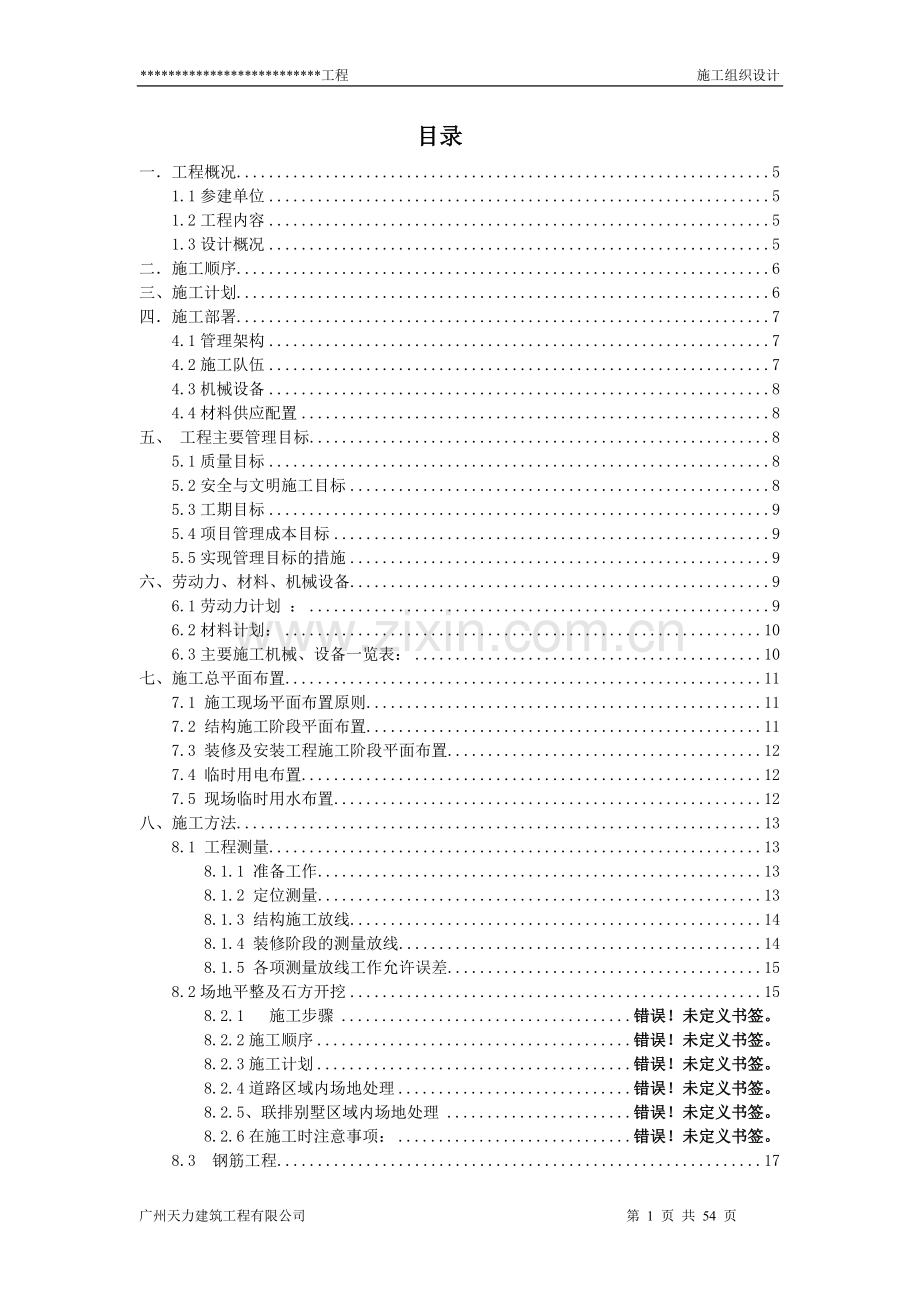

富力盈溪谷a1、a2、b1、b2型别墅总施工-组织设计方案(-方案书)-毕业论文.doc_第1页
第1页 / 共54页

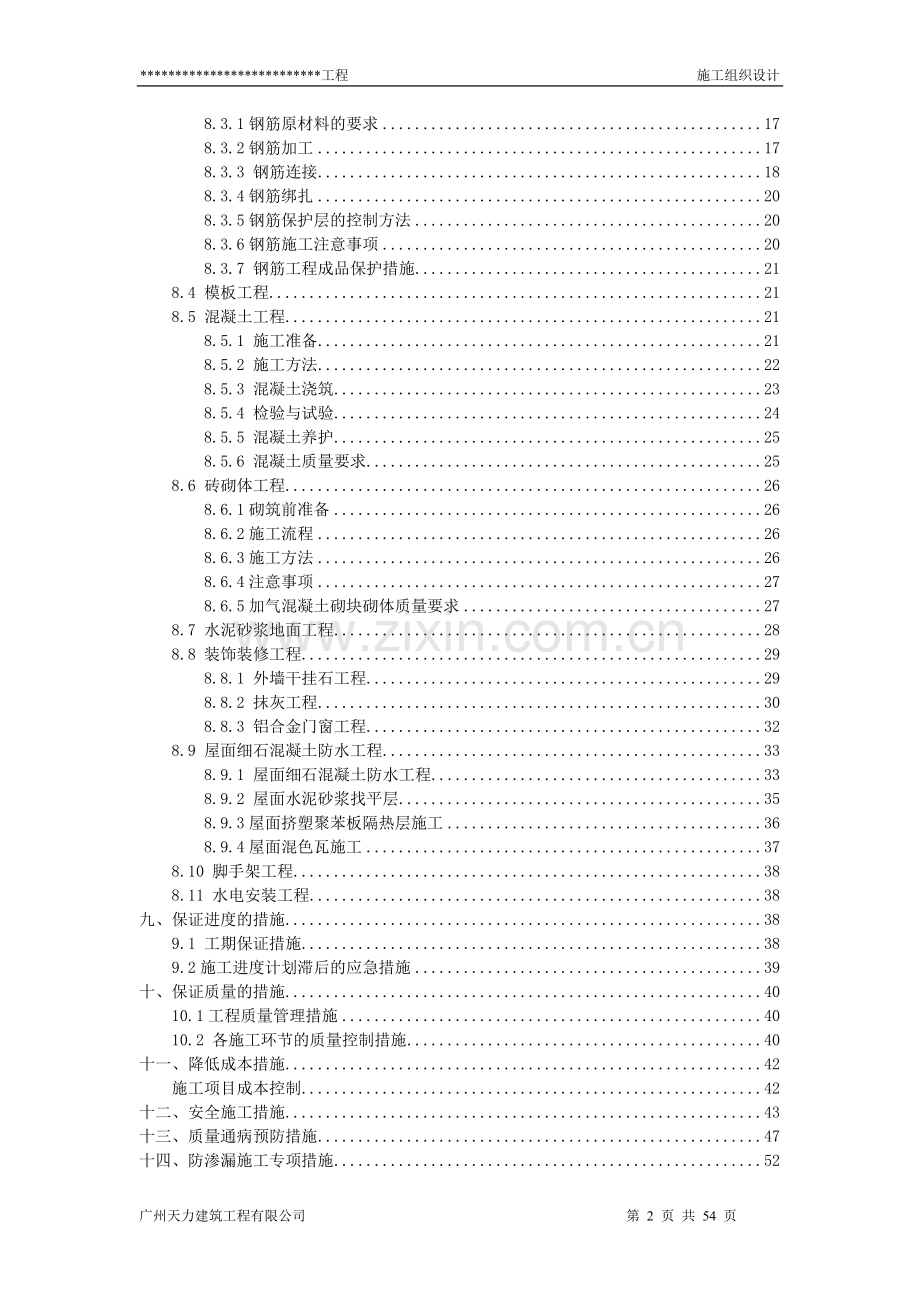

富力盈溪谷a1、a2、b1、b2型别墅总施工-组织设计方案(-方案书)-毕业论文.doc_第2页
第2页 / 共54页
富力盈溪谷a1、a2、b1、b2型别墅总施工-组织设计方案(-方案书)-毕业论文.doc_第3页
第3页 / 共54页
富力盈溪谷a1、a2、b1、b2型别墅总施工-组织设计方案(-方案书)-毕业论文.doc_第4页
第4页 / 共54页
富力盈溪谷a1、a2、b1、b2型别墅总施工-组织设计方案(-方案书)-毕业论文.doc_第5页
第5页 / 共54页
点击查看更多>>
资源描述

1、*工程 施工组织设计目录一工程概况51.1参建单位51.2工程内容51.3设计概况5二施工顺序6三、施工计划6四施工部署74.1管理架构74.2施工队伍74.3机械设备84.4材料供应配置8五、 工程主要管理目标85.1质量目标85.2安全与文明施工目标85.3工期目标95.4项目管理成本目标95.5实现管理目标的措施9六、劳动力、材料、机械设备96.1劳动力计划 :96.2材料计划:106.3主要施工机械、设备一览表:10七、施工总平面布置117.1 施工现场平面布置原则117.2 结构施工阶段平面布置117.3 装修及安装工程施工阶段平面布置127.4 临时用电布置127.5 现场临时用水

2、布置12八、施工方法138.1 工程测量138.1.1 准备工作138.1.2 定位测量138.1.3 结构施工放线148.1.4 装修阶段的测量放线148.1.5 各项测量放线工作允许误差158.2场地平整及石方开挖158.2.1 施工步骤错误!未定义书签。8.2.2施工顺序错误!未定义书签。8.2.3施工计划错误!未定义书签。8.2.4道路区域内场地处理错误!未定义书签。8.2.5、联排别墅区域内场地处理错误!未定义书签。8.2.6在施工时注意事项:错误!未定义书签。8.3 钢筋工程178.3.1钢筋原材料的要求178.3.2钢筋加工178.3.3 钢筋连接188.3.4钢筋绑扎208.3

3、.5钢筋保护层的控制方法208.3.6钢筋施工注意事项208.3.7 钢筋工程成品保护措施218.4 模板工程218.5 混凝土工程218.5.1 施工准备218.5.2 施工方法228.5.3 混凝土浇筑238.5.4 检验与试验248.5.5 混凝土养护258.5.6 混凝土质量要求258.6 砖砌体工程268.6.1砌筑前准备268.6.2施工流程268.6.3施工方法268.6.4注意事项278.6.5加气混凝土砌块砌体质量要求278.7 水泥砂浆地面工程288.8 装饰装修工程298.8.1 外墙干挂石工程298.8.2 抹灰工程308.8.3 铝合金门窗工程328.9 屋面细石混凝

4、土防水工程338.9.1 屋面细石混凝土防水工程338.9.2 屋面水泥砂浆找平层358.9.3屋面挤塑聚苯板隔热层施工368.9.4屋面混色瓦施工378.10 脚手架工程388.11 水电安装工程38九、保证进度的措施389.1 工期保证措施389.2施工进度计划滞后的应急措施39十、保证质量的措施4010.1工程质量管理措施4010.2 各施工环节的质量控制措施40十一、降低成本措施42施工项目成本控制42十二、安全施工措施43十三、质量通病预防措施47十四、防渗漏施工专项措施5214.1、屋面工程5214.2、外墙防渗漏措施5414.3、外墙铝合金窗防水塞缝5414.4、厨房、卫生间、阳

5、台防渗漏措施55十五、成品保护措施55一工程概况1.1参建单位工程名称:* 工程地址:海口市秀英区西秀镇 建设单位:* 设计单位:* 监理单位:* 施工单位:*1.2工程内容*项目占地面积46000 m2,总建筑面积为17413.30 m2,共22栋,二层框架结构。1.3设计概况序号项 目内 容1建筑面积17413.3m2 层 数2.0层2建筑高度斜屋面:6.80-10.4m3结构形式 基础结构形式柱下独立基础主体结构形式现浇钢筋混凝土短肢剪力墙结构4结构断面尺寸梁断面尺寸(mm)200*1000、200*800、200*600、200*550、200*500、200*470、200*400、

6、200*300柱断面尺寸(mm)异形柱或者短肢剪力墙,主要截面尺寸为(mm):1200*1200*200、1100*1200*200、1000*1000*200、200*1000、200*600等。外墙厚度(mm)200内墙厚度(mm)200、100楼板厚度(mm)130、120、1005混凝土等级框架柱为C306楼梯结构形式板式楼梯7设计参数建筑安全等级级,设计使用年限三类(50年),抗震设防烈度八度,耐火等级二级,屋面防水等级级,地下防水等级级。8装修概况楼地面:抛光砖、防滑砖;外墙:火山岩和喷涂面层,可开启铁栅空调挡板,露台铁花栏杆等;室内:内墙东西二面保温砂浆,内墙面白色乳胶漆,天花喷

7、刷和铝合金扣板吊顶;天面:改性沥青卷材防水、聚苯乙烯保温隔热板、防滑砖,斜屋面改性沥青防水卷材、聚苯乙烯保温隔热板、西班牙混色瓦及成品花架上铺玻璃。二施工顺序根据现场实际情况拟分三期进行施工:1、一期:小区内道路及1-25栋。2、二期:67栋-88栋。3、三期:26栋-66栋。三、施工计划该工程工期为10个月,304个日历天,开工日期为2009年2月20日,竣工日期为2009年11月30日,分三期完成。具体计划如下:1、第一期:小区内道路及1-25栋,建筑面积共6400m2:开工日期为2009年2月20日,完工日期为2009年7月30日。2009月2月20日开始进行1-25栋联排别墅施工,20

8、09年5月15日完成结构封顶,2009年7月30日交工。2、二期:67栋-88栋:建筑面积共5600 m2:开工日期为2009年4月1日,结构封顶日期为2009年5月25日,完工日期为2009年9月30日。3、第三期:26栋-66栋:建筑面积共8000m2:开工日期为2009年5月1日,结构封顶日期为2009年7月30日,完工日期为2009年11月30日。四施工部署4.1管理架构 原则按照公司现有的管理模式配置,为降低管理成本,拟采用一岗多职的模式对该工程进行管理。4.2施工队伍要求施工队伍具有施工劳务资质,有自己的劳动力及管理人员,有自己的质量管理、安全管理、文明施工管理、进度管理体系,并能

9、保证有充足劳动力。考虑到因本工程主要是在海口本土考察、招收施工队伍,因以前没有与公司合作过,其是否真正具备实力等只是通过短暂的考察难以作出准确判断,因此拟采用多队伍进场施工,在实际施工过程中进行对比及进一部考察,有实力的可多派任务和长期合作,同时也为今后公司在海南吸收更多有实力的施工队伍作为合作伙伴奠定基础。1、土石方工程;一个施工队伍。2、道路及主体结构工程:地上23层,结构相对简单,拟以联排后的45栋一个施工队伍,总共2-3个施工队伍。1)、一期:小区内道路及1-25栋,小区内道路6000 m2,拟采用二个工班。主体:建筑面积共6400m2,拟采用二个主体工班,1-10栋及会所为一个工班,

10、11-25栋为一个工班。2)、二期:67栋-88栋,建筑面积共5600 m2 ,主体拟采用一个主体工班。3)、三期:第三期:26栋-66栋,建筑面积共8000 m2,主体拟采用二个工班: 3、防水工程;二个队伍 .4、外脚手架工程:拟由主体队伍承包完成,全部采用全竹搭设、节约成本。5、水电安装工程:水电安装工程原则上采用包人工、包辅材、包机械的承包方式。因公司已出台各项控制主材的管理措施,主材的损耗已经控制在合理范围,目前水电安装不合理的材料损耗主要表现在辅材上,因此拟选择施工队伍时采用包辅材的承包方式。但采用此种承包方式时,要求材料采购部门在施工队伍报价时就要预先选定所有材料的品牌,以免日后

11、产生合同纠纷或者施工队伍先低价进来然后以材料品牌的变更为由随意提高报价。水电施工班组的数量与主体结构工班的数量相同或减半(即两个主体结构工班负责施工的楼栋内的水电安装工程由一个水电施工班组完成),有实力的结构主体结构工班其施工范围内的水电安装工程可以连同主体结构工程一起分包。水电施工班组数量不易太多,以2个工班为宜。4.3机械设备1、挖掘机:市政道路开挖排水沟、石方破碎等作业、且无法计算工程量的拟建议公司购置一台、另后续南区道路极需要自己有挖土机、原因全部为石山、且多为原始小灌木杂草丛生,外包台班极不划算,但在春节前工期较为紧迫及自己的挖土机又不能进场的情况下,建议先外包台班按照工程量进行计量

12、。2、压路机:建议购置一台。市政道路、临时道路等土方压实。3、铲车:拟用一台。4、运输货车:拟用3台、因别墅场地广、周转材料可派上用场、项目部不用时可外租给工班用。5、汽车泵:在多栋多区开工的前提下拟采用一台、不购置的前提下可要求搅拌站提供。6、汽车吊机:拟综合考虑在主体单价上由工班自行解决。7、物料提升机:数量庞大,拟由主体工班解决。8、其他小型机械拟由工班解决。4.4材料供应配置1、原则上采用清包工,即包工不包料。2、周转材料:模板顶架、顶托由我司提供,夹板、木方等辅材由班组承包。3、外架材料;包工包料。4、装修材料:原则上采用清包工,个别特殊材料及工艺采用包工包料。 五、 工程主要管理目

13、标5.1质量目标1、无质量事故。2、施工项目实体质量一次验收通过率为100%。3、业主质量问题投诉率为8%以下。4、资料收集、整理、归档及时有效。5、质量检查得分率不低于85%。5.2安全与文明施工目标(1)、实现“五无”,即“无死亡、无重伤、无倒塌、无火灾、无中毒、无治安和刑事案件”目标;月轻伤频率控制在0.5以内,年轻伤平率控制在4以内。(2)、施工项目实体文明安全达标。(3)文明安全资料收集、整理、归档及时有效,文明安全检查得分率不低于80%。(4)达到海口市安全生产文明施工工地的要求。5.3工期目标确保300个日历天内完成全部工程内容。5.4项目管理成本目标通过合理规划、精心部署、优化

14、施工方案和资源配置,我项目力争将成本降低率控制在4%6%。5.5实现管理目标的措施1、及时传达并落实公司的各项规章制度,及时向公司汇报施工现场的生产情况,及时解决协调工地上存在的问题,如果无法解决及时向公司反映。2、及时协调各种关系,解决外部等因素对施工的影响。3、定期召开有业主、监理、设计单位的协调会,解决施工中出现的问题。4、每周星期四上午8:30分由质安员组织、项目管理人员及各施工班组参加对施工现场安全、质量、文明施工大检查。下午组织项目部召开生产例会,及时解决工程施工中出现的进度、质量、安全、文明施工等问题。通过检查、评比,对差的施工班组通报批评,屡次不改的采取一定的惩罚措施,对较好的

15、工班通报表扬,制定公司认可的象征性的奖励措施,通过这种奖惩措施来激励先进惩罚落后,提高项目的管理水平。5、定期的或不定期的组织施工管理人员进行学习,学习公司的各项规章制度,对施工技术较好的施工管理经验进行交流互动,提高项目部的整体管理水平。6、由项目部相关负责人组织召开每日碰头协调会,检查落实当天计划、完成情况、未完成计划原因,及时解决影响进度、质量、安全、文明施工、交叉施工存在的问题及采取相应的措施,安排布置第二天的计划。六、劳动力、材料、机械设备6.1劳动力计划 :劳动力计划随施工任务多少和施工的进度安排。6.2材料计划:材料进场时间随施工进度分批进入,合理确定进货批量与批次,尽可能降低材

16、料储备。 主要材料计划表序号材料名称及规格单位数量备注1钢筋吨1800主体2混凝土(C30-C35)M38000主体3水泥32.5R吨1600装修4道路混凝土(C35)M31300道路5石粉M31800道路6加气混凝土砌块M36000主体7模板M26000主体8门架套12000主体9木方条20000主体6.3主要施工机械、设备一览表:拟投入机械设备一览表序号机械或设备名称规格型号数量定额功率(容量)进场时间备注1汽车泵1752009.22混凝土振捣棒G26-5012只1.1KW2009.13钢筋切断机GJ5-406台5.5kw2009.14钢筋弯曲机GJ7-406台3kw2009.15钢筋调直

17、机TQ4-146台5kw2009.16电焊机BS1-3304台17KVA2009.17砂轮切割锯JQ2232-44台2.5KW2009.18圆盘锯MJ1-44台4KW2009.19电动手锯HJ36台0.5kw2009.110砂浆搅拌机UJ3254台2009.111污水泵8台2008.1212压路机18吨12008.1213装载机12008.1214挖掘机12008.1215风机22008.12七、施工总平面布置7.1 施工现场平面布置原则施工现场是进行施工生产活动的场所,合理布置和利用现场条件是有效提高施工进度、合理配置资源的重要内容。施工平面按照以下原则布置:1、办公区、工人生活区与施工区分

18、开设置的原则。2、中小型机械的布置,要处于安全环境中,要避开高空物体打击范围。3、临时电源、电线敷设要避开人员流量大的安全出口,以及容易被坠落物体打击的范围,电线要采用架空方式。4、现场道路的设置应方便大型运输车辆通行。5、现场平面随着工程不同阶段有针对性进行布置和安排,各阶段平面布置要与该阶段施工特点相适应。6、在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、堆放场地等的优化合理布置。7.2 结构施工阶段平面布置1、施工道路的布置本工程利用A线和小区内BCDEFG线永久性道路作为施工通道,永久性道路砼层、沥青面层等工程全部完成后再进行施工,另外在北区通往南区的河道采用埋置涵管做

19、毛石拱桥铺土的方法做一条施工便道。2、办公区和生活区的布置办公区、工人生活区、食堂及厕所设置在现场西南面的三期用地上。办公区为一排二层砖混结构房,包括会议室、项目经理办公室、项目部各职能办公室及管理人员宿舍等。会议室作为项目部的例会场所。工人生活区为四排二层组合板房,每层设置10间宿舍(12人/间),每人床铺面积不小于2m2,床铺横向间距大于1m,且室内采光、通风良好。生活区污水采用暗沟排放,生活垃圾进行封闭管理。设置卫生值勤人员每天打扫卫生和洒水,避免扬尘污染。4、钢筋加工场和木工加工场的设置见施工总平面布置图5、材料堆放地在现场西北面设置材料库房。7.3 装修及安装工程施工阶段平面布置见施

20、工总平面布置图7.4 临时用电布置本工程采用临时用电由A线西边甲方配置配电房引出,沿A线南、沿过河施工便道引入施工现场。采用TN-S三相五线制接零保护系统供电。7.5 现场临时用水布置1、临时水管采用环绕施工道路布设的方式,支管向办公区、生活区等地方布置。2、消防栓按照半径不大于25m的布置原则,在建筑物四周和生活、施工区、加工区等布置。3、现场由甲方先前做的水泵房直接供水,供水管管径为200mm。同时经计算,管径不小于90mm,因此,现场也采用管径90 mm的管道作为主干管。八、施工方法8.1 工程测量联排别墅及小区内道路占地面积46000m2,该区域内地形极为复杂:杂草丛生,高低起伏落差极

21、大,最高标高为16.4m,最低标高为9.84 m,落差6.56 m。95%以上为岩石分布,有整片凝结在一起的大岩石,也有松散的小块岩石,岩石与岩石之间有空洞缝隙,也有从山体岩石内流出的水形成池塘,池塘内的水流入那甲河内,根据本工程的特点,我们安排专门的测量人员,负责本工程的测量,采用全站仪、经纬仪和水准仪等精密的测量仪器,采用科学的测量方法,并辅助以计算机、对讲机等器材以保证测量工作这一先导工序的准确、快速的完成。8.1.1 准备工作1、测量仪器为满足施工精度及进度要求,配备以下测量器具:仪 器 名 称精 度数 量全站仪21台电子经纬仪21台自动安平水准仪S2、S32台钢卷尺一级8把水准标尺2

22、m1把计算器2台对讲机3对以上施工用测量仪器须严格按照有关规定、规程和标准要求进行校准,并建立检验、测量及实验设备台帐。禁止未经检定、超过有效期或检定不合格的计量器具在现场使用。经纬仪、水准仪及50m钢尺需经计量检定部门进行检定;对于测量计量、钢卷尺、水平尺等普通计量器具应按照公司的相关规定进行自检;对于在检定周期内的水准仪要每三个月进行一次自检,校核其主要轴线关系。(经纬仪、水准仪、钢尺检定周期为一年)2、图纸校核(1)总平面图的校核。内容包括:建筑用地红线桩的坐标、角度和距离的校核;各建筑物定位依据及定位条件的校核;竖向设计校核。(2)建筑施工图纸的校核。内容包括:各建筑物轴线的几何关系;

23、平、立、剖面及节点大样的几何尺寸;各层相对高程与总图是否对应。(3)结构施工图纸的校核。内容包括:校核柱、梁等结构的尺寸校核;校核结构图与建筑图、设备图是否对应。8.1.2 定位测量1、定位依据校测(1)与甲方办理导线点、水准点及相关测量原始资料的交接手续。对移交后的桩点进行妥善保护,防止桩点受到扰动破坏。(2)校测甲方提供的精密导线点的距离、夹角及坐标。(3)校测水准点的高程。2、平面控制网本工程为联排别墅工程,高度较小。本工程在平面控制中布设建筑物平面控制网,控制网布设成方格网形式,精度为二级,测角中误差6。以甲方提供的精密导线点为原始依据,利用经纬仪进行测设。测设完成后逐点用直角坐标法进

24、行校核、调整至符合精度要求。外控点位测设时,先于待测点做混凝土墩一个,长宽均为50cm,高10cm,埋入地下50cm,台顶预埋10cm10 cm0.6cm钢板一块。各点位测设、校核完毕后,在钢板上刻痕。控制点用钢管做1.0m1.0m保护架。3、标高控制网(1)根据勘察单位提供的水准点引测高程控制点,并在每次使用前进行校测。经检查精度合格后,再建立各塔楼至施工现场,并建立高程控制网。每个施工段须设一个标高控制点以引测标高。(2)严格控制首层高程控制网误差。(3)楼层由首层标高控制网向上引测,0.00以上标高传递可采用钢卷尺进行引测。每次引测不少于3点,并进行校核无误后,方可进行抄测。8.1.3

25、结构施工放线1、平面控制主体结构施工放线采用内控法。以30-33栋为例,首先将内控网布置在首层,然后将控制线投测到预先埋设的钢板上,投点允许误差为1.5mm。 0.00以上结构的放线,从首层柱引轴线向上投测。再根据此控制线放出各轴线与柱等的构造线。2、标高控制由甲方提供的水准点引测到首层标高控制点。0.00以上随结构施工向上传递。施工层抄平前,应先校测由下层传递上来的标高点,当校差小于3mm为合格。建筑物平面及标高控制网、垫层放线、各楼层平面均要进行复核,合格后方可进行下道工序。8.1.4 装修阶段的测量放线装修工程施工前,应对已完成的结构进行全面的测量,并将数据提交装修放样人员,以便依据结构

26、现状进行放样工作。装修施工的放线应依据结构控制线施测,对地面、墙面、屋面装饰测量基线应顾及结构现状,按设计图纸进行必要的分格调整。地面十字直角定位线及分格线量距精度应高于1/10000,测设直角精度应高于20,在结构四周墙面或柱面上应弹测建筑完成面上1000mm或500mm水平线,作为地面的控制线。8.1.5 各项测量放线工作允许误差1、平面控制各项允许误差基础放线尺寸(总长)20mm,外廓轴线夹角:1轴线竖向投测:每层3 mm、总高10 mm。外廓主轴线:10mm细部轴线:2mm承重墙、梁、柱边线:3mm非承重墙边线:3mm门窗洞口线:3mm2、标高控制各项允许误差标高竖向传递:每层3mm

27、,总高10 mm管道穿墙孔洞:10mm8.2场地平整及石方开挖 联排别墅及小区内道路占地面积46000m2,该区域内地形极为复杂:杂草丛生,高低起伏落差极大,最高标高为16.67 m,最低标高为9.84 m,落差6.83 m。95%以上为岩石分布,有整片凝结在一起的大岩石,也有松散的小块岩石,岩石与岩石之间有空洞缝隙,也有从山体岩石内流出的水形成池塘,池塘内的水流入那甲河内。8.2.1施工步骤一、 道路:道路测量定位 道路除草 道路第一阶段回填压实具备通车条件 地下管线安装 石粉稳定层 道路面层施工二、联排别墅:除草 联排别墅测量定位 基础承台石方开挖 承台钢筋绑扎混凝土浇筑 地梁以下框架柱结

28、构施工 土方回填8.2.2施工顺序根据现场实际情况拟分三期进行施工:1、一期:小区内道路及样板房1-25栋。2、二期:26栋-66栋。3、三期:67栋-88栋。8.2.3施工计划1、 一期:小区内道路及样板房1-25栋: 小区内道路:开工日期为2009年3月5日,完工日期为2009年5月10日。联排别墅:开工日期为2009年3月5日,完工日期为2009年3月20日。2、二期:67栋-88栋:开工日期为2009年4月3日,完工日期为2009年4月20日。3、三期:26栋-66栋:开工日期为2009年5月10日,完工日期为2009年6月10日。8.2.4道路区域内场地处理 联排别墅小区内道路面积6

29、000m2,包括B、C、D、E、F、G线。施工顺序为C、E、F、D、G线,由于C线紧接过河施工通道,先对C线进行施工,具体施工方法如下:1、 从北区拉土进行第一次回填,回填高度低于道路完成面0.8-1.0米左右,原则上能通施工各种车辆。2、 用挖掘机挖管沟,如果遇到火山岩,用炮机对坚硬的大的岩石击碎,不到位的地方用挖掘机进行处理,开挖的石方运到北区施工挡土墙。开挖出的土方就近回填。8.2.5、联排别墅区域内场地处理 联排别墅区域场地面积大约有45000 m2,有88栋单栋别墅,每3-4栋联排而成。根据现场的施工情况,分以下二种情况进行处理(按照设计变更):(一) 对于岩面起伏不平,无地下水情况

30、处理:用炮机或挖掘机对岩石进行初步整平,局部的大块岩石或者高出承台底的坚硬大块岩石用炮机凿碎,用挖掘机将碎石填在低洼部位,松散的岩石直接用挖掘机整平,先填承台下的低洼部位,保证承台下全部为碎石或者岩石,承台下的岩石或者碎石必须密实,承载力特征值不小于180KPA,最后在在碎石垫层上浇筑厚度不小于100 mm厚的C25素混凝土。多余的岩石回填到房心下面,如果不够可以在框架柱结构出0.00后北区拉土回填。 (二) 对于岩面起伏不平,有地下水情况处理:用炮机或挖掘机对岩石进行初步整平,局部的大块岩石或者高出承台底坚硬大块岩石用炮机凿碎,用挖掘机将碎石填在低洼的有水部位,松散的岩石直接用挖掘机整平,填

31、到有地下水的低洼部位,填至水面上,如果石材不够可以从周边取石进行回填。承台部位再用碎石密实填平,保证承台下全部为碎石或者小块岩石,承台下的岩石或者碎石必须密实,承载力特征值不小于180KPA,最后在在碎石垫层上浇筑厚度不小于500 mm厚的C25素混凝土。多余的岩石回填到房心下面,如果不够可以在框架柱结构出0.00后北区拉土回填。8.2.6在施工时注意事项:1、 由于地形较为复杂,对原始地形的测量尽量详细,每个承台下的原始标高及承台与承台之间的标高都必须详细测量,相关各方必须签字认证,作为工程量计算的依据。2、 挖、卸土场的出入口应设置安全岗,配备专人指挥进出车辆。3、 较深的管沟开挖应严格按

32、要求放坡。操作时应随时注意土壁的变动情况,如发现有裂纹或部分坍塌现象,应及时进行支撑或放坡。4、 机械挖土与人工清槽要采用轮换工作面作业,确保配合施工安全。5、 在挖土机工作范围内,不许进行其它作业。挖土应由上而下,逐层进行,严禁先挖坡脚。夜间施工要有足够的照明度,进出口处专人指挥,避免发生交通事故, 8.3 钢筋工程8.3.1钢筋原材料的要求本工程主体结构设计钢筋为级钢、级钢和级钢。 钢筋进场时,应附有厂家的质量证明书,然后由质量员、材料员共同进行外观检查,包括规格、直径公差、有无裂纹、气孔、表面锈蚀情况。在所有的钢筋质量证明书齐全时,由试验员按批取样送检,每批量不大于60t,每验收批中取试

33、样1组,包括2根拉力、2根弯曲试件,试件从任意两根(或两盘)钢筋中截取,每根钢筋上切取1个拉伸试件、1个冷弯试件,并且按规定的20进行见证取样。在使用过程中如发现钢筋脆断、焊接性能不良或机械加工性能不正常时,还应进行化学成分分析,不合格的钢筋不得用于工程上。钢筋运到工地后,严格按批同等级、牌号、直径、长度分别挂牌堆放;存放钢筋的场地要作硬底化处理,且不积水,钢筋堆放时下面加垫方木,离地不少于100mm,防止钢筋锈蚀和污染。8.3.2钢筋加工1、现场施工前,首先应按设计图纸及施工规范进行钢筋抽料,由施工员核对无误签字后,下发给钢筋工班。钢筋工班拿到料单核对无误后,按料单下料。下料时应统筹考虑,长

34、短结合,注意提高钢筋的利用率。钢筋加工好后应按料单分规格、型号、使用部位挂料牌布堆放,每堆钢筋料牌布不少于两块,单件、少件的应单独存放,并标识。2、钢筋的加工长度允许偏差在10mm,钢筋应平直无局部弯曲,表面洁净无损伤。3、级钢筋末端要求做弯钩,弯曲直径为钢筋直径的2.5倍,平直部分长度为钢筋直径的3倍。4、级、级钢筋做90、135弯钩时弯曲直径为钢筋直径的4倍。5、箍筋的平直长度为箍筋直径的10倍,弯钩呈135。如下图:级钢箍筋6、钢筋的断口不得有马蹄形或起弯现象。7、在钢筋使用前,对其长度、角度、弯勾情况严格检查,箍筋135度弯勾角度准确,平直长度满足10d,长度一致。达不到要求者,不得在

35、工程上使用。8.3.3 钢筋连接8.3.3.1 钢筋的直螺纹连接梁、柱钢筋直径d22mm时,采用直螺纹进行连接,接头位置与单位截面面积内的钢筋接头数量必须符合设计图纸和施工规范要求,如果大规格的钢筋书数量较少,可以采用搭接,但对于框架柱该部位箍筋加密。1、钢筋下料(1)钢筋下料宜用砂轮机进行切割。不宜用普通钢筋切断机进行切割。(2)钢筋端部不得有弯曲,出现弯曲时应调直。(3)钢筋端面须平整并与钢筋轴线垂直,不得有马蹄形或扭曲。2、钢筋连接丝头的加工(1)钢筋直螺纹接头加工时,不得在没有切削润滑液的情况下加工。(2)使用水溶性切削润滑液,不得使用油性切削润滑液。(3)钢筋丝头螺纹尺寸和螺纹中径尺

36、寸偏差应满足施工规范的要求。(4)钢筋丝头加工自检完毕后,立即盖上保护帽或拧上连接套筒,防止装卸钢筋时损坏丝头。3、钢筋直螺纹机械连接:(1)钢筋机械连接头满足接头强度及变形性能要求; (2)钢筋机械连接的屈服承载力和抗拉承载力的标准值不应小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.1倍;(3)框架梁部分节头尽量避开加密区。 (4)受力钢筋机械连接接头位置相互错开,即在44d(d为粗直钢筋直径)区段范围内接头量钢筋截面与所有纵向受力钢筋截面总量之比不大于25,节点处范围内箍筋加密为100mm。(5)在进行钢筋连接时,钢筋规格应与连接套筒规格一致,并保证钢筋丝头和连接套筒丝口干净、完好无损

37、。(6)钢筋连接时用扳手长度不小于400mm的管钳扳手拧紧,使两钢丝头在套筒中央位置相互顶紧。(7)标准型套筒钢筋连接完毕后,套筒两端外露完整扣不得超过2扣。4、 直螺纹钢筋丝头的施工现场检验(1)外观质量检验:不完整齿(螺纹齿顶宽度超过0.3P)的累计长度不超过2个螺纹周长。(2)螺纹尺寸的检验:用专用的螺纹检验环规,通规应能顺利的旋入,并能达到钢筋丝头的有效长度,止规旋入长度不得超过3P。5、直螺纹钢筋接头抽样送检(1)钢筋连接开始前及施工过程中,应对每批进场钢筋进行接头工艺检验:每种规格钢筋接头试件不少于3根。(2)现场检验应进行外观质量检查和单向拉伸试验。(3)接头的现场检验按验收批进

38、行,同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个验收批进行检验与验收。不足500的亦作为一个验收批进行检验与验收。(4)对接头的每一验收批,必须在工程结构中随机截取3个试件做单向拉伸试验,按设计要求的接头性能等级进行检验与评定。8.3.3.2 钢筋的搭接连接钢筋直径小于16mm钢筋连接采用搭接连接,钢筋接头搭接见下表,钢筋搭接区段为1.3Le,接头钢筋截面与纵向钢筋总截面比值不大于50。水平钢筋连接按设计要求,楼板的水平筋的连接在板跨的三分之一区段范围内。本工程抗震设防烈度度,首层以上结构抗震等级为二级,混凝土强度等级为C30。根据设计施工图纸要求,钢筋的搭接连接

39、应符合以下要求:钢筋种类(25)搭接长度LiE (50)搭接长度LiEC30C30HPB23529d34dHRB33541d42d8.3.3.3 钢筋的焊接连接本工程钢筋直径16mmD22mm的柱钢筋采用电渣压力焊连接;钢筋直径16mmD22mm梁钢筋采用电弧搭接焊连接。钢筋焊接接头质量和接头位置应符合施工及验收规范要求。8.3.4钢筋绑扎(1)柱钢筋绑扎柱钢筋绑扎顺序:钢筋清理竖向定位钢筋竖向钢筋水平定位钢筋水平钢筋拉勾水电管线洞口预埋垫块绑扎班组自检钢筋隐蔽验收。本工程结构为二级抗震,在钢筋搭接范围内箍筋加密为100mm。在楼板混凝土浇筑完毕后,放出柱边线,根据柱边线调整个别位移的柱钢筋。

40、将柱钢筋上的混凝土等污物用钢丝刷清理干净,首先进行柱钢筋的绑扎,绑扎前在立筋上标出箍筋的绑扎线,要求箍筋紧帖主筋,开口方向交叉布置。在柱钢筋绑扎时必须做好成品保护。当柱钢筋在加工场加工完毕后,运输时要防止钢筋受力弯曲,运到楼上禁止踩压,在绑扎时随用随拿。水电专业进行套管、线盒预埋时如需登高作业,则必须使用梯子,严禁蹬踩柱筋上下。(2)梁、板钢筋绑扎在梁板钢筋施工前,应先根据设计图纸在梁板模板上标识出每跨楼板的钢筋型号、形状、间距和长度,施工班组按图核对后再施工。楼板钢筋绑扎顺序:楼板下排钢筋水电管线洞口预埋楼板上排钢筋班组自检钢筋隐蔽验收。楼板钢筋绑扎前,由施工班组质检人员用粉笔标出每道钢筋的

41、绑扎线,由工人按线施工。在梁板筋绑扎时,要求梁伸入暗柱锚固长度的范围内至少加一道箍筋,顶层按间距加满:梁内第一道箍筋的绑扎距离暗柱边不大于50mm。板钢筋绑扎时在上下层钢筋间设置钢马凳钢筋,钢筋规格为12,马凳钢筋间距为1000mm。浇筑混凝土时,放置专门制作的马凳钢筋,在马凳钢筋上铺设脚手板,作为施工通道。在楼板混凝土浇筑过程中,安排专门的钢筋工负责值班,将施工中变形的钢筋随时调整到位。8.3.5钢筋保护层的控制方法本工程楼板的钢筋保护层为15mm;梁的钢筋保护层为25mm;柱的钢筋保护层为30mm;梁、柱中箍筋和构造筋的保护层为15mm。梁和板钢筋保护层采用塑料垫块来保证其的厚度,要求垫块

42、绑扎牢固。梁钢筋保护层选用预制水泥垫块来保证厚度。8.3.6钢筋施工注意事项1、钢筋绑扎必须符合设计图纸和施工及验收规范的要求。2、钢筋绑扎前,应先绑扎好定位钢筋,并画好钢筋间距。起步钢筋距离为50mm。3、绑扎丝扣呈八字形,丝扣朝内。 4、柱竖向钢筋在模板安装前顶部用定位钢筋固定,防止竖向钢筋位移,保证柱有效截面尺寸。5、水、电、通风烟道、预留洞处钢筋弯曲或截断处,按照设计规定加设附加钢筋进行加强。 6、钢筋加工尺寸准确。加工场进行钢筋下料时,应结合图纸按实际情况放出样板,严格按样板进行下料;施工中箍筋的开口应保证135度平行、且平直长度保持一致,并且端头平齐无毛边。8.3.7 钢筋工程成品

43、保护措施1、柱钢筋绑扎时搭设临时架子,不准蹬踩钢筋。2、楼板钢筋绑扎时,上下层钢筋之间支撑采用马凳钢筋,防止操作时踩踏变形。模板板面刷隔离剂时严禁污染钢筋。3、各施工人员不得随意踩踏、掰动、攀爬及割断钢筋。4、混凝土浇筑、模板安装时均安排专人负责检查,若发现钢筋位置变化或被碰撞移位,应立即修整。8.4 模板工程模板工程施工具体详见模板工程施工方案。8.5 混凝土工程8.5.1 施工准备1、混凝土施工技术准备(1)熟悉图纸、规范、标准,对混凝土施工人员进行技术交底工作,使每个操作人员清楚自己的职责及要求。(2)根据设计要求对商品混凝土站提出水泥品种、强度等级、外加剂、初凝时间、塌落度及误差、混凝土供应速度等的要求,并要求商品混凝土站做好防止碱集料反应和防止混凝土中掺加含氯离子添加剂的方案,提前作好配合比。混凝土技术质量要求如下:1)水泥、砂、石、外加剂、掺合料等,均要按有关规范要求,进行检验试验。不合格的材料,不得使用。2)泵送混凝土应掺适量外加剂,并应符合国家现行标准混凝土泵送剂的规定;外加剂的品种和掺量宜由试验确定。3)掺粉煤灰的泵送混凝土配合比设计,必须经试配确定。并应符合国家现行标准的有关规定。4)混凝土配合比申请单及开盘记录应在浇筑混
