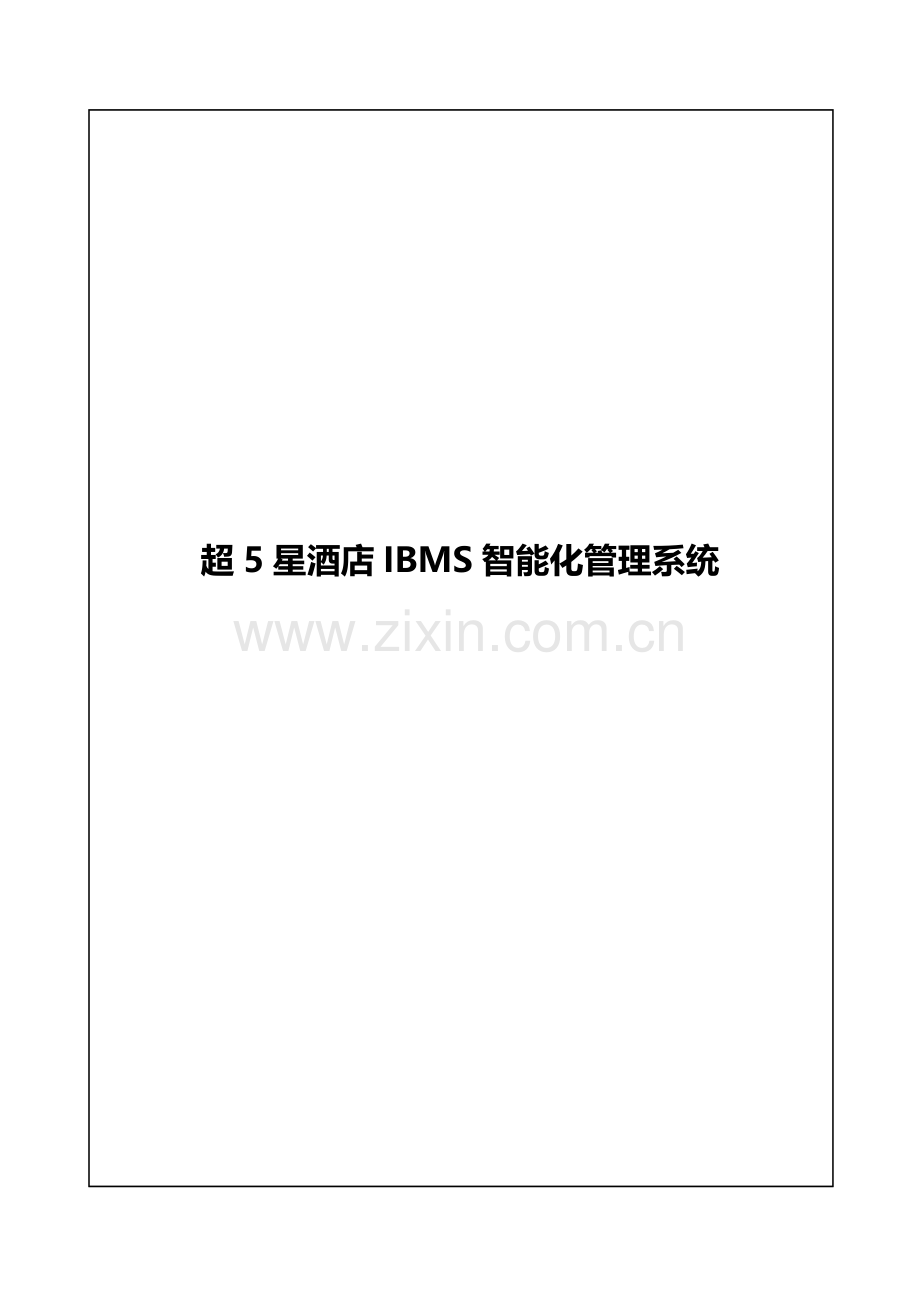

超5星酒店IBMS智能化管理系统

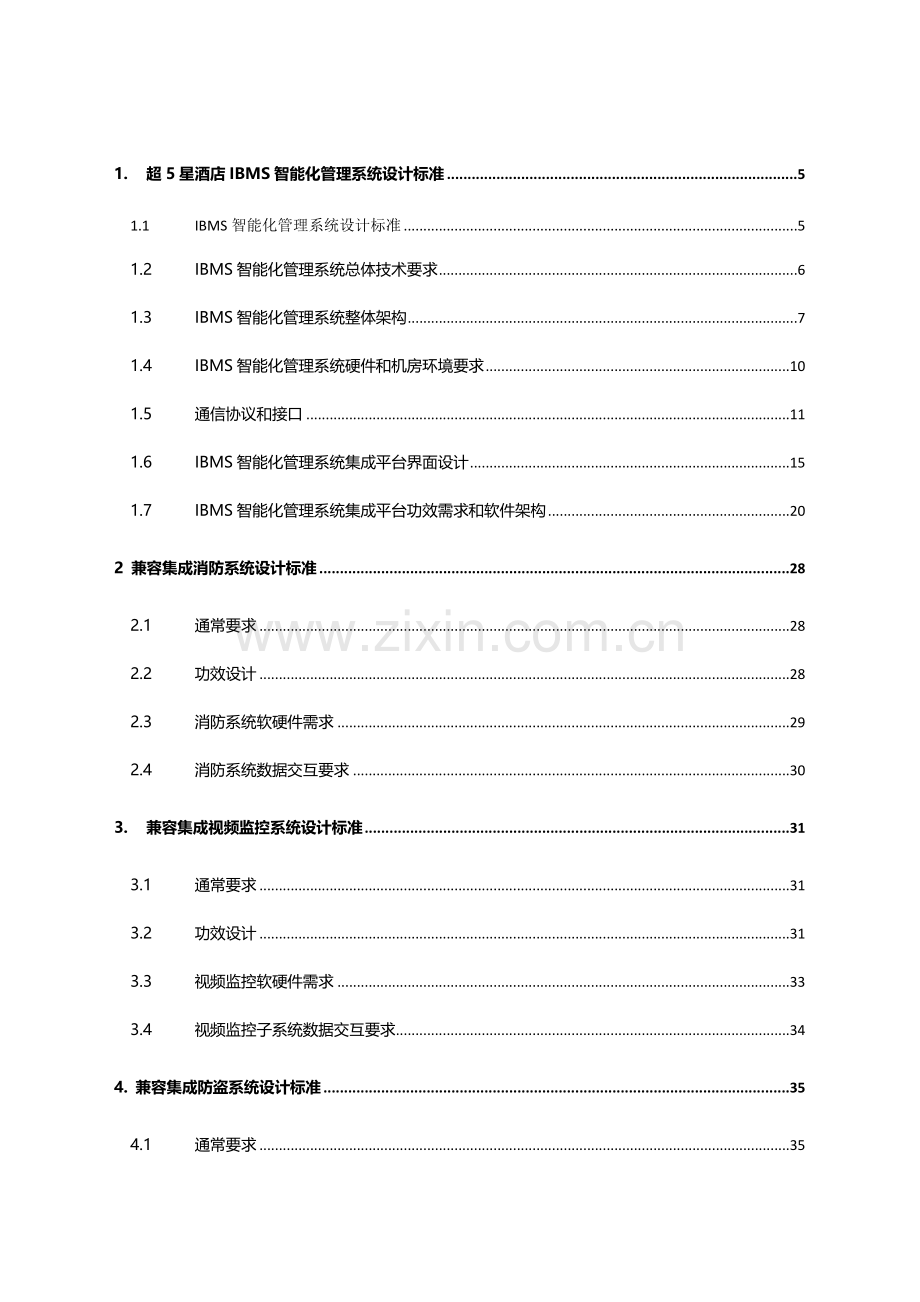

1. 超5星酒店IBMS智能化管理系统设计标准 5
1.1 IBMS智能化管理系统设计标准 5
1.2 IBMS智能化管理系统总体技术要求 6
1.3 IBMS智能化管理系统整体架构 7
1.4 IBMS智能化管理系统硬件和机房环境要求 10
1.5 通信协议和接口 11
1.6 IBMS智能化管理系统集成平台界面设计 15
1.7 IBMS智能化管理系统集成平台功效需求和软件架构 20
2 兼容集成消防系统设计标准 28
2.1 通常要求 28
2.2 功效设计 28
2.3 消防系统软硬件需求 29
2.4 消防系统数据交互要求 30
3. 兼容集成视频监控系统设计标准 31
3.1 通常要求 31
3.2 功效设计 31
3.3 视频监控软硬件需求 33
3.4 视频监控子系统数据交互要求 34
4. 兼容集成防盗系统设计标准 35
4.1 通常要求 35
4.2 功效设计 35
4.3 防盗系统软硬件需求 36
4.4 防盗子系统数据交互要求 37
5. 兼容集成门禁系统设计标准 38
5.1 通常要求 38
5.2 功效设计 38
5.3 门禁系统软硬件需求 39
5.4 门禁子系统数据交互要求 39
6. 兼容集成电子巡更系统设计标准 41
6.1 通常要求 41
6.2 功效设计 41
6.3 电子巡更系统软硬件需求 41
6.4 电子巡更系统数据交互要求 42
7. 兼容集成暖通空调控制系统设计标准 43
7.1 通常要求 43
7.2 功效设计 43
7.3 暖通空调子系统软硬件需求 60
7.4 暖通空调子系统数据交互要求 61
8. 兼容集成给排水控制系统设计标准 62
8.1 通常要求 62
8.2 功效设计 62
8.3 给排水子系统软硬件需求 63
8.4 给排水子系统数据交互要求 64
9. 兼容集成变配电监视系统设计标准 65
9.1 通常要求 65
9.2 功效设计 65
9.3 “IBMS智能化管理系统”集中控制界面设计 66
9.4 变配电监视子系统软硬件需求 68
9.5 变配电监控子系统数据交互要求 68
10. 兼容集成公共照明控制系统集成设计标准 70
10.1 通常要求 70
10.2 功效设计 70
10.3 “IBMS智能化管理系统”集中控制界面设计 71
10.4 公共照明系统软硬件需求 73
10.5 公共照明系统数据交互要求 74
11. 兼容夜景照明控制系统集成设计标准 75
11.1 通常要求 75
11.2 功效设计 75
11.3 夜景照明系统软硬件需求 76
11.4 夜景照明系统数据交互要求 77
12. 兼容集成电梯监控系统设计标准 79
12.1 通常要求 79
12.2 功效设计 79
12.3 电梯监控子系统软硬件需求 80
12.4 电梯监控子系统数据交互要求 81
13. 兼容集成客流统计系统设计标准 82
13.1通常要求 82
13.2功效设计 82
13.3 客流统计系统软硬件需求 83
13.4 客流统计系统数据交互要求 84
14. 兼容集成停车场管理系统设计标准 85
14.1 通常要求 85
14.2 功效设计 85
14.3 停车场管理系统软硬件需求 86
14.4 停车场管理系统数据交互要求 87
15. 兼容集成LED大屏信息公布系统设计标准 88
15.1 通常要求 88
15.2 功效设计 88
15.3 LED大屏信息公布系统软硬件需求 89
15.4 LED大屏信息公布子系统数据交互要求 91
16. 兼容集成背景音乐系统设计标准 92
16.1 通常要求 92
16.2 功效设计 92
16.3 背景音乐系统软硬件需求 93
16.4 背景音乐子系统数据交互要求 94
17. 兼容集成能源管理系统设计标准 95
17.1 通常要求 95
17.2 功效设计 95
17.3 能源管理系统软硬件需求 96
17.4 能源管理系统数据交互要求 97

1、IBMS智能化管理系统设计标准
“IBMS智能化管理系统”集中控制目标，是经过建立集中控制平台，将暖通空调、给排水、变配电监视、火灾报警、视频监控、防盗报警、门禁管理、电子巡更、公共照明、夜景照明、电梯监视、客流统计、停车管理、信息公布、背景音乐、能耗计量等各智能设备系统控制管理集成在一个管理界面上，从而实现“降低人工成本”、“确保运行品质”、“降低运行能耗”目标。集成平台设计应满足以下标准：
1.1满足商业管理便捷使用要求
1) 全部需要监控弱电系统集中在一个集成平台上，运行管理人员可在中控机房实现超5星酒店各机电系统远程操作和监控；
2) 集成平台界面统一，依据商管需求量身定制，简化操作步骤；
3) 实时监测各个子系统关键运行数据，各子系统管理信息一目了然；
4) 管理人员能够经过集成平台友好图形界面，方便地对管理逻辑进行编排；
5) 能够经过网络远程访问平台，在多个地点（现场）控制各子系统；
1.2 满足商业管理安全监控要求
1) 在集成平台上实时显示各子系统关键报警信息，出现异常情况时，管理人员可第一时间获取信息，并经过集成平台远程排查，了解设备现场情况；
2) 集成平台全方面统计关键设备运行参数、运行状态、运行时间及总运行小时数等信息，依据商管经验定制巡检策略，在故障前兆期发觉问题，提早反应时间。
3) 长久统计各子系统运行数据、报警统计等信息，并综合对比，便于管理人员定时对机电系统进行全方面诊疗；
1.3 满足商业管理绿色运行要求
1) 集成平台对各子系统进行统一管理，经过预设控制逻辑，使机电系统遵照集团统一标准，实现自动节能运行；
2) 集成平台提供长久运行数据统计、编辑修改运行模式、修改具体设备设定参数和修改自动控制逻辑功效。集成平台综合汇总各子系统信息数据，技术人员和高级管理人员定时分析数据，找出能耗漏洞，修正运行控制逻辑，达成深入节能运行目标；

2、IBMS智能化管理系统总体技术要求
超5星酒店“IBMS智能化管理系统”应总体满足以下技术要求：
2.1实现功效
从日常操作管理和专业系统管理两方面，“IBMS智能化管理系统”应含有两类功效：
1） 针对日常操作管理，要能够实时监测各个功效子系统关键运行数据，能够实现各设备子系统运行模式设定；当各子系统出现工作状态异常时，能够经过集中控制软件，在中控室内发出声音提醒；数据显示和模式设定应依据超5星酒店物业管理功效需求设计，而且人机交互界面尽可能人性化、简明易懂。
2） 专业系统管理包含设备维护管理、长久节能诊疗和系统运行模式改善等，针对以上功效需求，“IBMS智能化管理系统”应提供编辑修改运行模式功效，远程修改具体设备启停状态和设定参数功效，具体、长久、正确数据统计，和修改自动控制逻辑功效。交互界面软件应尽可能专业化、全方面和易于编辑，以方便专业人员对“IBMS智能化管理系统”集中控制功效进行修改和升级。
2.2 标准化和兼容性
1) 标准化：要求采取同一套技术方案实现各个超5星酒店集中控制。
2) 兼容性：要求集成平台可经过标准化接口方案，和超5星酒店各关键子系统产品供给商技术相兼容，各关键子系统包含BA、消防、安防、公共照明、夜景照明、电梯监视、客流统计、停车管理、信息公布、背景音乐、能耗计量等。
2.3 灵活性和可扩展
“IBMS智能化管理系统”集成平台须含有一定灵活性和可扩展性。当超5星酒店机电系统发出局部改变时，“IBMS智能化管理系统”集成平台应能便捷地进行调整，无需重新对硬件、软件结构重新进行设计。另外，“IBMS智能化管理系统”须含有更新运行策略功效，集成平台可方便捷地导入更优异运行策略。

3、IBMS智能化管理系统整体架构
依据上述设计标准，结合超5星酒店物业管理需求和现在系统集成和软件行业现有技术，IBMS智能化管理系统整体架构图1-1所表示。

图1-1 IBMS智能化管理系统集成平台整体架构
图中，①为“IBMS智能化管理系统”集成平台，在原有BA等设备子系统基础上新增加数据库及软件，①经过集成网络②和原有各个机电控制系统③子系统控制中心（服务器）完成数据交换，从而实现经过“IBMS智能化管理系统”集中控制系统对各个子系统监控。
3.1 IBMS智能化管理系统功效模式
在系统运行过程中，物业管理人员能够经过用户服务器提供管理程序和界面，经过操纵模式按键，改变系统运行模式。“IBMS智能化管理系统”集成平台将模式转变命令发送给各个子系统控制。子系统服务器预先存有多种运行模式自动实施程序，从而实现多种模式下各个子系统自动运行。另外，用户服务器安装有集成优化控制管理程序，能够综合各个子系统运行现实状况，给出更优化运行方案，自动修改运行模式或设备运行状态，并发送给子系统服务器实施。
在系统调试和系统维护升级时，含有专业知识教授能够依据权限进入到“IBMS智能化管理系统”系统编辑模式。系统提供模式编辑功效，能够供教授自由组合各个多种运行条件和实施方案，灵活编辑多种运行模式和集成运行策略。
3.2 “IBMS智能化管理系统”架构
在此架构中，即使没有“IBMS智能化管理系统”，在各个子系统控制中心（服务器）上仍然能够分别实现对各自子系统设备监控。从而，基础维持超5星酒店现有弱电系统结构及对应设计、建设、调试步骤。唯一改变是，是要求各个设备子系统必需支持“IBMS智能化管理系统”集中管理功效。
①关键靠软件实现。基于数据库技术，①未来各个子系统数据打散，根据“IBMS智能化管理系统”管理模式重构数据库，从而在数据层面实现各个子系统数据平等、无差异集成。在此基础上，①包含一系列监控管理功效程序，以实现集成化模式改变、系统启停、能耗监管和设备财产管理等功效。
②是①和③接口网络。为了实现“标准化”，考虑到各子系统提供商技术能耗，技术发展趋势，本技术方案确定了两套通用网络通信方案，要求各个设备子系统最少能支持网络通信方案之一。从而确保上述各子系统，和“IBMS智能化管理系统”集成控制系统之间数据可靠上传、下达。
为了支持“IBMS智能化管理系统”集中控制可靠实现，各个设备子系统③，要经过②向①提供标准化数据。所谓“标准化”，包含数据物理含义（即温度、压力、设定值等哪些数据），数据交互模式（即主从或主动提议等交互方法，数据传输频率等），数据格式（数据编码，精度、范围时、间戳等格式要求）等。对各个子系统要求，应依据超5星酒店物业管理需求来确定。在满足监控管理功效前提下，应尽可能降低数据种类和数据，以避免海量数据给数据存放、管理和通信造成困难。

4、IBMS智能化管理系统硬件和机房环境要求
4.1 硬件结构
图1_1中①所表示部分。逻辑上，实现IBMS智能化管理系统，需要在原有各机电控制子系统基础上，增加2台数据服务器（其中1台用来备份），1台用户服务器，和1台远程访问服务器。
数据库服务器、用户服务器和远程访问服务器分别实现子系统数据搜集和重新整编；IBMS智能化管理系统集中监控功效、用户交互功效、集成控制优化功效；和在超5星酒店之外远程访问管理功效。
只有数据库服务器和各功效子系统连接在同一个网段中。用户服务器和远程服务器经过另一个网络和数据库服务器连接。这么远程控制只能和数据库服务器连接，不能直接接入子系统控制网络，以避免远程无意或恶意攻击直接造成子系统工作故障。从而提升了系统可靠性，并方便实现权限管理。
IBMS智能化管理系统硬件配置应包含但不限于以下设备：
类别
名称
数量
技术要求
提议品牌
集成平台硬件设备
应用服务器
1
1xE5-2643(3.3GHZ)CPU/8GB内存/硬盘1TB(SAS 7.2K 3.5寸）*3/DVD/RAID5 H310/双电源495W/机架式导轨/三年7x24x4服务 OEM windows server 标准版操作系统
DELL HP IBM
数据库服务器
1
1xE5-2643(3.3GHZ)CPU/8GB内存/硬盘1TB(SAS 7.2K 3.5寸）*3/DVD/RAID5 H310/双电源495W/机架式导轨/三年7x24x4服务 OEM windows server 标准版操作系统
DELL HP IBM
数据缓存服务器
1
1xE5-2643(3.3GHZ)CPU/8GB内存/硬盘1TB(SAS 7.2K 3.5寸）*3/DVD/RAID5 H310/双电源495W/机架式导轨/三年7x24x4服务 OEM windows server 标准版操作系统
（商管、百货适用）
DELL HP IBM
显示器、键鼠
1
22寸

触摸屏显示器
3
22寸液晶监视器
三星、苹果、索尼
数据库
2
SQL Server R2标准版

工作站
1
E5-1607(3.0GHZ)/4GB*2/1TB(SATA)/DVD/NVS300 512M/键鼠/三年服务,21.5英寸显示器/E2213H[16:9 宽屏 VGA,DVI] 。OEM windows 7简体汉字版操作系统 /三年7x24x4服务
DELL HP IBM
交换机
2
千兆交换机，端口数量最少满足24GE+4SFP（ 即每台交换机24个千兆电口、4个光纤上联口，满配光端口模块），支持三层转发，全部端口实现千兆线速转发/三年7x24x4服务
H3C LS-5500-28C-EI
不间断电源UPS
1
UPS容量：大于5KVA，在线式，电池后备时间：15分钟
UPS：山特，台达；电池：沈阳松下，非凡，大力神，科士达
i. IBMS智能化管理系统集成系统服务器、网关等设备，和16个子系统服务器统一安装在集成监控机房及托管机房中。

4.2 通信协议和接口
数据库和机电子系统通信接口
1) 物理界面接口
IBMS智能化管理系统集成平台和各子系统物理界面接口应满足下表中要求：
功效集
子系统
接口标准
消防管理
消防系统
基于TCP/IP网络接口或RS232、RS485串口
安防管理
视频监控
基于TCP/IP网络接口
防盗报警
基于TCP/IP或UDP/IP网络接口
门禁管理
基于TCP/IP或UDP/IP网络接口
电子巡更
基于TCP/IP网络接口
设备管理
暖通空调
基于TCP/IP网络接口
给水排水
基于TCP/IP网络接口
变配电
基于TCP/IP网络接口
公共照明
基于TCP/IP网络接口或RS232、RS485串口
夜景照明
基于TCP/IP网络接口或RS232、RS485串口
电梯运行
基于TCP/IP网络接口或RS232、RS485串口
运行管理
客流统计
基于TCP/IP网络接口
停车管理
基于TCP/IP网络接口
信息公布
TCP/IP网络接口或RS232、RS485串口
背景音乐
基于TCP/IP网络接口
节能管理
能耗计量
基于TCP/IP网络接口

2) 通讯协议
IBMS智能化管理系统集成平台和各子系统通信协议应满足下表中要求：
功效集
子系统
接口标准
消防管理
消防系统
OPC、BACnet、ModBus
安防管理
视频监控
SDK（录像系统）
防盗报警
OPC、SDK
门禁管理
OPC、SDK
电子巡更
SDK、ODBC
设备管理
暖通空调
OPC、BACnet
给水排水
OPC、BACnet
变配电
OPC、BACnet、ModBus
公共照明
OPC、EIB
夜景照明
OPC
电梯运行
OPC、ModBus
运行管理
客流统计
OPC、SDK、ODBC
停车管理
OPC、SDK、ODBC
信息公布
SDK、ModBus
背景音乐
OPC、SDK、ODBC
节能管理
能耗计量
OPC、SDK、ODBC
3) 数据交互
各子系统应向集成平台提供基于信息点数据交互方法，使得集成平台能够实时获取各子系统关键数据，从而为基于数据跨系统集成提供基础。
IBMS系统集成平台和各个子系统交互数据内容，应符合“附件2.集成软件数据内容标准”中要求。在IBMS系统设计和调试阶段，集成平台和子系统供方全部需要依据数据内容标正确定信息点种类和数量，设计数据库内容和结构。“附件2.集成软件数据内容标准”是分别对集成平台和子系统功效验收依据。

远程访问服务接口方法
为了方便对各个超5星酒店进行区域级集成化管理，“IBMS智能化管理系统”集成控制系统应预留远程访问接口。
经过远程访问接口，用户能够从超5星酒店以外任何互联网接口访问超5星酒店远程访问服务器，依据权限远程流量、查询、甚至修改超5星酒店运行情况。
远程访问经过互联网实现，采取B/S模式。系统中远程访问服务器作为Sever，在有权限情况下，用户能够经过Web浏览器，远程进入“IBMS智能化管理系统”。

5、IBMS智能化管理系统集成平台界面设计
从超5星酒店商业管理需要出发，IBMS智能化管理系统集成平台界面设计应符合以下要求。本节从界面结构、主界面元素、主界面使用操作模式、用户管理几方面说明对IBMS智能化管理系统集成平台界面设计要求。针对各个兼容子系统界面设计，见各个子系统具体章节。
界面内容
IBMS智能化管理系统集中控制系统界面应包含以下元素：
1） 软件管理按键
a) 主界面应设置“系统首页“、”用户管理“、”报警管理“、”运行日志“、”报表查询“、”维修信息“、”系统日历“、“模式管理”、”窗口管理“ 等9个按键。
b) “系统首页”：用户经过点击此按键，能够恢复到系统首页界面。
c) “用户管理“：用户能够经过点击此按键，进行注销、登录、用户权限管理等功效。
d) “报警管理“：用户能够经过点击此按键，对各个子系统报警信息进行分项浏览、确定、响应、清除等操作。
e) “运行日志“：点击此按键，用户能够看到”用户操作日志“、”故障报警日志“、”各个子系统运行日志“、”软件关键操作日志“等多个运行日志，从而能离线分析整个系统运行。
f) “报表查询”：用户经过点击此按键，能够经过选择“冷机”、“电耗”，“年能耗”，等关键词，调出相关设备系统运行报表。
g) “维保信息”“维修信息”：用户经过点击此按键，能够新建维保任务，或查询维保任务实施情况。每个维保任务包含以下信息：维保任务主管、责任人，实施人；维护对象设备或系统，维保时间，各项具体维护项目标实施情况。实施维保项目标物料、工具、和外协服务需求及成本。
h) “系统日历”：用户经过点击此按钮，能够对系统整年时间表进行编辑和修改，整年时间表定义了各个子系统设备整年自动运行情况。
i) “模式管理”：用户经过点击此按钮，能够对各系统运行模式具体内容进行编辑和修改。
j) “窗口管理”：用户经过点击此按键，能够选择界面显示或关闭哪些已经编辑窗口。这些窗口能够是整个系统、某个子系统或某个设备实时运行参数，能耗报表、运行日志，故障报警信息，也能够是某个视频图像。
并不是任何用户全部有权限使用上述各个软件管理按键。系统会依据通常见户、编辑用户、管理用户或自定义用户权限设置，开放或屏蔽部分软件功效。
2） 子系统导航栏
主界面上应有如表1_2所表示系统导航栏。以方便用户浏览、查询各个子系统。经过导航栏，有权限用户能够快捷从一个子系统切换到另一个子系统；能够自由选择系统提供显示模式。
另外除表1_2所表示内容外，导航栏中还应该有“环境信息”选型。选择环境信息，用户能够看到超5星酒店温度和CO2浓度分布信息。
3） 子系统信息缩略图
主界面上应有暖通空调、给排水、变配电监视、火灾报警、视频监控、防盗报警、门禁管理、电子巡更、公共照明、夜景照明、电梯监视、客流统计、停车管理、信息公布、背景音乐、能耗计量等16个子系统缩略图。缩略图中显示各个子系统目前运行模式和关键运行参数。每个子系统缩略图显示具体内容，见各个子系统章节。
4） IBMS智能化管理系统按键
当用户选择16个子系统之一后，主界面上会出现对应子系统“IBMS智能化管理系统按键“。用户能够经过这些”IBMS智能化管理系统按键“选择子系统工作模式。对应，子系统会根据用户选择，自动完成子系统运行。各个子系统”IBMS智能化管理系统按键“在各个子系统章节中要求。
5） 子系统内容
当用户选择16个子系统之一后，界面上会出现对应子系统基础运行参数，或具体运行状态。各个子系统基础运行参数等显示内容在各个子系统章节中要求。
6） 浮动功效窗口
主界面还能够有若干浮动窗口。显示整个系统或某个子系统能耗报表、运行日志，故障报警，视频监控图像等。经过主界面上“窗口管理“按键，能够编辑、选择显示哪些浮动窗口。用户能够拖动这些浮动窗口，调整它们在界面上显示位置。
根据超5星酒店商业管理使用需求，“IBMS智能化管理系统“集中控制系统提供3个显示器幕。
表1_2 导航栏结构图

子系统
显示方法
消防管理
消防系统
火灾报警
设备列表/平面图
气体灭火
设备列表/平面图
水炮
设备列表/平面图
线性感温电缆系统
设备列表/平面图
漏电火灾报警系统
设备列表/平面图
安防管理
视频监控
视频监控
平面图
防盗报警
防盗报警
设备列表/平面图
门禁管理
门禁管理
设备列表/平面图
电子巡更
电子巡更
设备列表/平面图
设备管理
暖通空调
冷源、热源
设备列表/平面图/节点图
各类空调、通风末端
电动窗、遮阳帘
环境监控等
给水排水
给水排水
设备列表
变配电
变配电
　系统结构图
公共照明
步行街照明
设备列表/平面图
停车场照明
夜景照明
楼体照明
设备列表/平面图
景观照明
电梯运行
电梯运行
设备列表/平面图
运行管理
客流统计
客流统计
设备列表/平面图
停车管理
停车管理
设备列表/平面图
信息公布
信息公布、大屏控制
节点图
背景音乐
背景音乐
设备列表/平面图
节能管理
能耗计量
能耗计量
系统结构图
上表中，各列依次是：子系统分类、子系统名称、子系统中各分系统名称各系统显示方法。界面给各个子系统提供不一样显示方法，包含设备列表、平面图、系统结构图等几类。不一样子系统对显示方法要求有所不一样。见表中所列。
6、IBMS智能化管理系统集成平台功效需求和软件架构
集成平台功效需求
IBMS管理系统集成平台应能够实现对各子系统机电设备“监测”、“报警”、“控制”、“统计”功效。对各个子系统功效需求，分别见各子系统对应章节。
IBMS管理系统集成平台应能够实现跨子系统集成控制和联动功效。包含，但不限于以下功效：
1) 支持消防报警和视频监控系统联动，即在当出现消防报警时，监控大屏上会以电子地图方法显示消防报警点位置，轮巡消防报警点视频，同时在操作台左侧报警管理屏自动弹出消防报警处理窗口。
2) 支持视频系统突发事件联动，即当运行人员经过监控大屏两侧视频监视器窗口发觉了商场突发事件后，经过点击IBMS管理系统右侧视频管理屏幕对应视频位置按钮，系统则进入突发事件联动预案。此时，监控大屏应轮巡事件发生位置周围视频图像，同时，在电子平面图闪烁指示事件发生地点，辅助运行人员快速确定事件发生位置。
3) 支持重大活动管理预案、及全程跟踪和提供安全保障功效。即在重大活动过程中，监控大屏幕上可显示活动倒计时信息、活动举行地点周围综合环境信息、活动保障人员信息和活动场地周围关键视频信息。
4) 支持开、闭店自检功效。即经过点击开店自检按钮查看开闭店时刻各个子系统运行模式、系统通讯连接状态、系统消息，和经过监控大屏轮巡方法检验商场关键通道及出入口视频信息，保障商场运行安全。
5) 支持开、闭店时间设置功效。即用户可灵活设置系统开、闭店时间，经过修改开、闭店时间实现一键式调整各子系统自动运行时间表。
IBMS管理系统集成平台应根据以下方法提供用户管理功效:
1）用户分类管理
系统能够分别设定每个用户对各个系统和设备浏览、操作、模式编辑权限。依据超5星酒店物业管理需求，系统用户大致分为通常物业管理用户、技术用户和管理用户三类。
“通常见户”，指日常维护运行机电系统运行工人。不需要含有专业知识，只经过简单培训就能够使用“IBMS智能化管理系统”集成系统。这类用户只能对运行模式进行手工切换，只能浏览机电系统关键运行参数；能弹出报警信息，并能在和报警信息对应弹出界面中，手动操作部分设备运行状态，以实现应急操作。
“技术用户（或编辑用户）”，指专业技术工程师。用户能够浏览到机电设备具体运行参数；能够切换手/自动模式；并能够在手动模式下，手动修改机电设备启停状态，修改设定值；能够修改局部闭环控制逻辑；能够修改、编辑运行模式。专业技术人员，通常只在系统需要维护、优化、更新时，才会用到本系统。
“管理用户”能够看到各个子系统目前运行模式；能够选择部分特殊系统模式（如消防演练等）；能够看到报警信息；能够流量各个机电系统关键运行参数；能够看到分项能耗和财务报表。管理用户能够编辑访问权限。
系统预设三类用户默认权限，形成默认用户类。在编辑每个用户权限时，能够在所选择默认用户类型基础上修改具体管理权限。三类用户功效、权限默认设定如表1_3所表示。
表1_3 三类用户功效设计对比
监控项目
通常见户
管理用户
技术（编辑）用户
各子系统运行模式
可浏览/可选择
可浏览
可浏览
特殊运行模式

可浏览/可选择

报警信息
可浏览
可浏览
可浏览
对应报警信息具体系统运行信息
可浏览
可浏览
可浏览
对应报警信息系统手动控制
可控制

可控制（优先级高）
关键运行参数
可浏览
可浏览
可浏览
系统具体运行参数

可浏览
手自动控制切换

可编辑
局部控制逻辑

可编辑
系统运行模式编辑

可编辑
能耗报表

可浏览
可浏览
财务报表

可浏览

用户权限管理

可浏览/可编辑

2） 用户登录管理
全部用户只有在登录后才能访问“IBMS智能化管理系统集中控制系统“。
一般用户只需要输入正确用户名和密码就能够进入系统。超级管理员用户只有在连接了硬件U-KEY后才能成功登录。一般用户能够浏览、查询、编辑、修改系统信息。超级管理用户有一般用户全部权限，而且能够编辑一般用户访问权限。
在进入“IBMS智能化管理系统“集中控制系统后，点击软件管理按键中”用户管理“，能够注销，切换用户。超级管理员用户在点击了”用户管理“后还能够选择”用户配置“和”查询用户运行日志“功效。
3） 用户登录管理
用户配置功效即增加、删除一般用户或编辑一般用户管理权限。以下表1-4所表示：
表1-4 权限管理
用户
用户类型
子系统1
子系统2
……
子系统x
用户A
通常见户
浏览
浏览
X
X
用户B
通常见户
浏览
控制
X
X
用户C
技术用户
控制
X
X
X
用户D
管理用户
控制
控制
控制
X
“查询用户运行日志”能够看到全部一般用户对系统操作。
IBMS集中管理系统集成平台应提供模式编辑功效。模式编辑是指：依据运行管理需求，用户预先定义在哪些时段，哪些设备或子系统实施什么样操作。在用户选中该模式时，IBMS系统会在对应时段，自动实施模式所要求操作。在用户权限许可时，用户能够编辑各个子系统，和跨系统运行模式。
IBMS集中管理系统集成平台应提供日志功效，包含但不限于以下内容：
1) 建筑环境、人员和子系统设备实时运行数据。
2) IBMS集成管理系统集成平台及各子系统服务器运行统计。
3) IBMS集中管理系统用户操作数据。
IBMS集中管理系统集成平台应提供故障报警和提醒功效。包含但不限于：
1) 集中显示系统全部报警。显示建筑实时报警，用户选择报警能够直接浏览到报警产生原因、报警实时数据等关键参数，和报警处理预案和进行应答处理状态。
2) 查看建筑历史报警，并可依据报警类型、报警等级进行统计分析。
3) 用户可自定义报警类型，定义报警起源、报警等级等。
IBMS集中管理系统集成平台应提供视频监控功效。包含但不限于：
1) 经过IBMS系统添加、切换、删除在大屏幕上显示视频图像。
2) 在报警处理过程中，自动切换到报警相关视频图像。
IBMS集中管理系统集成平台应能在权限许可条件下实现超5星酒店所在城市等关键信息编辑。系统会依据地理位置信息，自动计算出超5星酒店所在地日出日落时间、所属气候带等。支持系统优化运行管理。
IBMS集中管理系统集成平台应提供柱状图、历史曲线图、饼图等图形显示功效和报表功效。报表和图形内容包含但不限于：
1) 建筑环境参数及各子系统设备运行状态
2) 建筑能耗
3) 设备维护统计和维护工单
4) IBMS系统用户操作统计
IBMS集中管理系统集成平台应提供一机三屏显示界面。在左侧屏幕显示报警信息；中央屏幕为系统主界面，显示各个子系统运行状态和操作界面；右侧屏幕为视频监控屏幕。
软件结构
“IBMS智能化管理系统”集中控制功效，经过用户服务器、远程访问服务器和数据库服务器上一系列软件实现。各软件间关联和软件整体结构图1_2。

图1_2 软件整体结构
整个软件结构共分5层。从下至上，依次是：数据适配层、数据中间件层、数据逻辑层、业务逻辑层和展现层。其中下三层（红框中）内容由数据库服务器实现，上两层由用户服务器和远程访问服务器实现。
1) 数据适配层

图1_3 数据适配层结构
数据适配层接收来自各个子系统信息，并保留发送到各个子系统信息。作为“IBMS智能化管理系统”集中控制系统和各个子系统交互数据缓存。
对应超5星酒店弱电子系统组成，图1_3所表示。数据适配层包含16个对应各个子系统数据适配缓存，分别是：消防报警、视频监控、防盗报警、门禁管理、电子巡更、暖通空调、给水排水、变配电、公共照明、夜景照明、电梯运行、客流统计、停车管理、信息公布、背景音乐、能耗计量。
数据适配层，应采取MySQL或SQLServer等常见数据库技术。
2) 数据中间件层
中间件层完成数据逻辑层和数据适配层之间数据转换。将从各个机电设备系统收取到数据打散，并重新归类、组合；根据“数据逻辑层”定义形成新数据库。其次，中间件也将需要发送给各个机电子系统设定，从“数据逻辑层”中提取出来，放到数据适配层数据库中。
数据中间件能够采取通用中间件软件，也能够采取任何能实现上述功效中间件程序。
3) 数据逻辑层
数据逻辑层是一系列根据“IBMS智能化管理系统”集中控制功效编排数据库，和数据适配层数据结构完全不一样。包含：机电系统运行数据库，历史统计及报表，运行能耗数据库，用户管理，安防管理，设备财产管理，财务管理等。
在上述任何一个数据库中，全部可能包含来自/发送到任何一个机电子系统数据。它包含了和全部机电设备系统相关数据，同时又从节能、优化、管理角度重新定义了数据结构。数据逻辑层为业务逻辑层“IBMS智能化管理系统”集中管理提供素材。在数据逻辑层基础上，能够在业务逻辑层定义多个集成优化、远程控制、设备管理等功效，而不需要修改数据逻辑层架构。所以，数据逻辑层为“IBMS智能化管理系统”集中控制提供了一个开放、可扩展数据平台。
4) 业务逻辑层和展现层
在数据逻辑层基础上，业务逻辑层和展现层是一系列应用程序，包含：楼控、安防、消防等各个机电子系统“IBMS智能化管理系统”模式转换策略，多种“IBMS智能化管理系统”模式编辑软件，能够依据历史运行数据分析节能优化潜力iBMS系统软件，设备管理维护和能源管理软件，远程控制访问管理软件等。
业务逻辑层为实现上述功效程序和软件，展现层处理人机交互问题。
7、各系统功效设计
7.1消防系统功效设计
（1） 实现漏电火灾报警系统、气体灭火控制系统、水炮控制系统、火灾自动报警系统融合.
（2） 实时监测火灾报警系统报警及动作信号，子系统任何报警、动作信号均能在平台上显示，子系统如有报警及动作信息，立即在电子地图上显示报警及动作信号位置，并以声音方法发出报警信息。
（3） 和背景音乐子系统、变配电系统等联动，配合消防人员对火灾报警信息进行处理。
（4） 定时查询火灾报警系统运行状态，如发觉故障，立即在电子地图上显示故障信息。
（5） 实现消防系统各日常维保及检测计划提醒提醒。
（6） 应统计上述各项报警信息和故障信息发生内容和时刻。

7.2 视频监控系统功效设计
(1) 图像统计功效
1) 监视图像信息和声音信息应含有原始完整性。
2) 系统应确保对现场发生图像、声音信息立即响应，并满足管理要求。
3) 统计图像回放效果应满足资料原始完整性，视频存放容量和统计／回放带宽和检索能力应满足管理要求。
4) 系统统计图像信息应包含图像编号／地址、统计时时间和日期。
5) 监视图像质量不应低于《民用闭路监视电视系统工程技术规范》GB50198-1994中表4.3.1-1要求四级，回放图像质量不应低于表4.3.1-1要求三级；在显示器上应能有效识别目标。
(2) 系统控制功效
1) 系统应能手动或自动操作，对摄像机、云台、镜头、防护罩等多种功效进行遥控，控制效果平稳、可靠。
2) 系统应能手动切换或编程自动切换，对视频输入信号在指定监视器上进行固定或时序显示，切换图像显示重建时间应能在可接收范围内。
3) 系统应含有和其它系统联动接口。当其它系统向视频系统给出联动信号时，系统能根据预定工作模式，切换出对应部位图像至指定监视器上，并能开启视频统计设备，其联动响应时间小于4s。
4) 前端设备对控制终端控制响应和图像传输实时性应满足安全管理要求。
(3) 统计和回放功效
1) 系统监视或回放图像应清楚、稳定，显示方法应满足安全管理要求。
2) 显示画面上应有图像编号／地址、时间、日期等。文字显示应采取简体汉字。
3) 电梯轿厢内图像显示宜包含电梯轿厢所在楼层信息和运行状态信息。
(4) 视频报警功效
对含有视频报警装置，应能任意设置视频警戒区域和报警触发条件。
3.2.2视频监控应满足以下“IBMS智能化管理系统”监控功效：
(1) 监测功效
1) 应显示可显示关键设备运行状态（比如硬盘录像机、矩阵、摄像机、光端机等），如设备出现故障，可显示设备编号等信息，并统计设备故障及维修处理情况
2) 制作视频监控点位电子地图，点位信息包含设备编号、设备安装地址、设备型号等，设备点位报警、故障时，可弹出该点位位置，并颜色区分；
(2) 故障报警功效
可实现关键部位（比如无人值守机房、夜间已设防区域等）异常情况报警，弹出显示框，可查看异常情况画面，并统计处理方法及情况统计。
(3) 图像回放功效
回放图像应满足资料原始完整性，视频存放容量和统计／回放带宽和检索能力应满足管理要求。

7.3 防盗系统功效设计
1) 当非法侵入发生时，立即现场报警，同时向防盗报警主机发送报警信号，在防盗报警主机电子地图上正确显示报警信息。
2) 报警主机自动检验前端各报警子系统工作情况，如信号中止或子系统故障时可自动提醒故障信息，确保系统二十四小时正常运行。
3) 统计各
