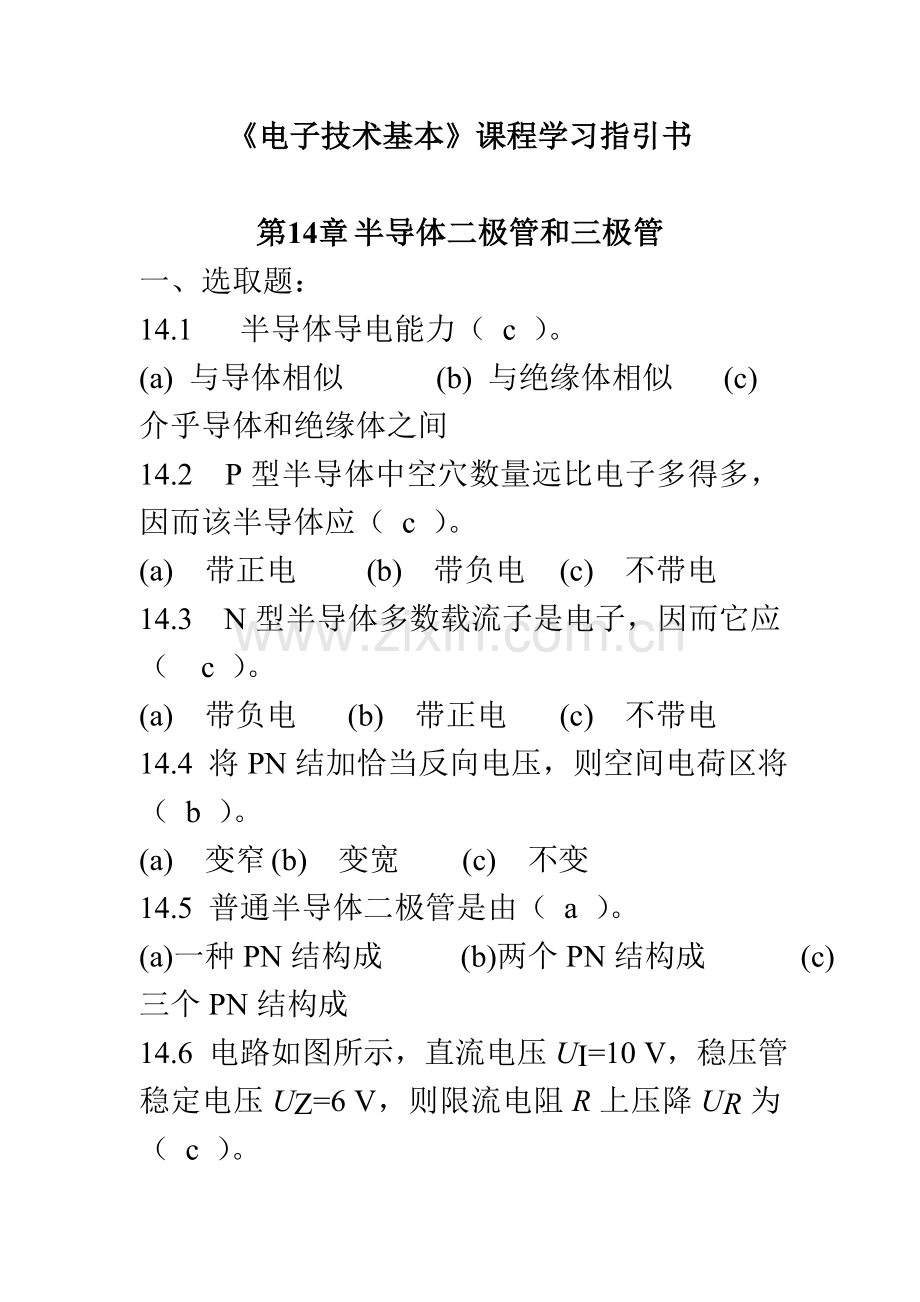

《电子技术基本》课程学习指引书

第14章 半导体二极管和三极管
一、选取题：
14.1 半导体导电能力（ c ）。
(a) 与导体相似 (b) 与绝缘体相似 (c) 介乎导体和绝缘体之间
14.2 P型半导体中空穴数量远比电子多得多，因而该半导体应（ c ）。
(a) 带正电 (b) 带负电 (c) 不带电
14.3 N型半导体多数载流子是电子，因而它应（ c ）。
(a) 带负电 (b) 带正电 (c) 不带电
14.4 将PN结加恰当反向电压，则空间电荷区将（ b ）。
(a) 变窄 (b) 变宽 (c) 不变
14.5 普通半导体二极管是由（ a ）。
(a)一种PN结构成 (b)两个PN结构成 (c)三个PN结构成
14.6 电路如图所示，直流电压UI=10 V，稳压管稳定电压UZ=6 V，则限流电阻R上压降UR为（ c ）。

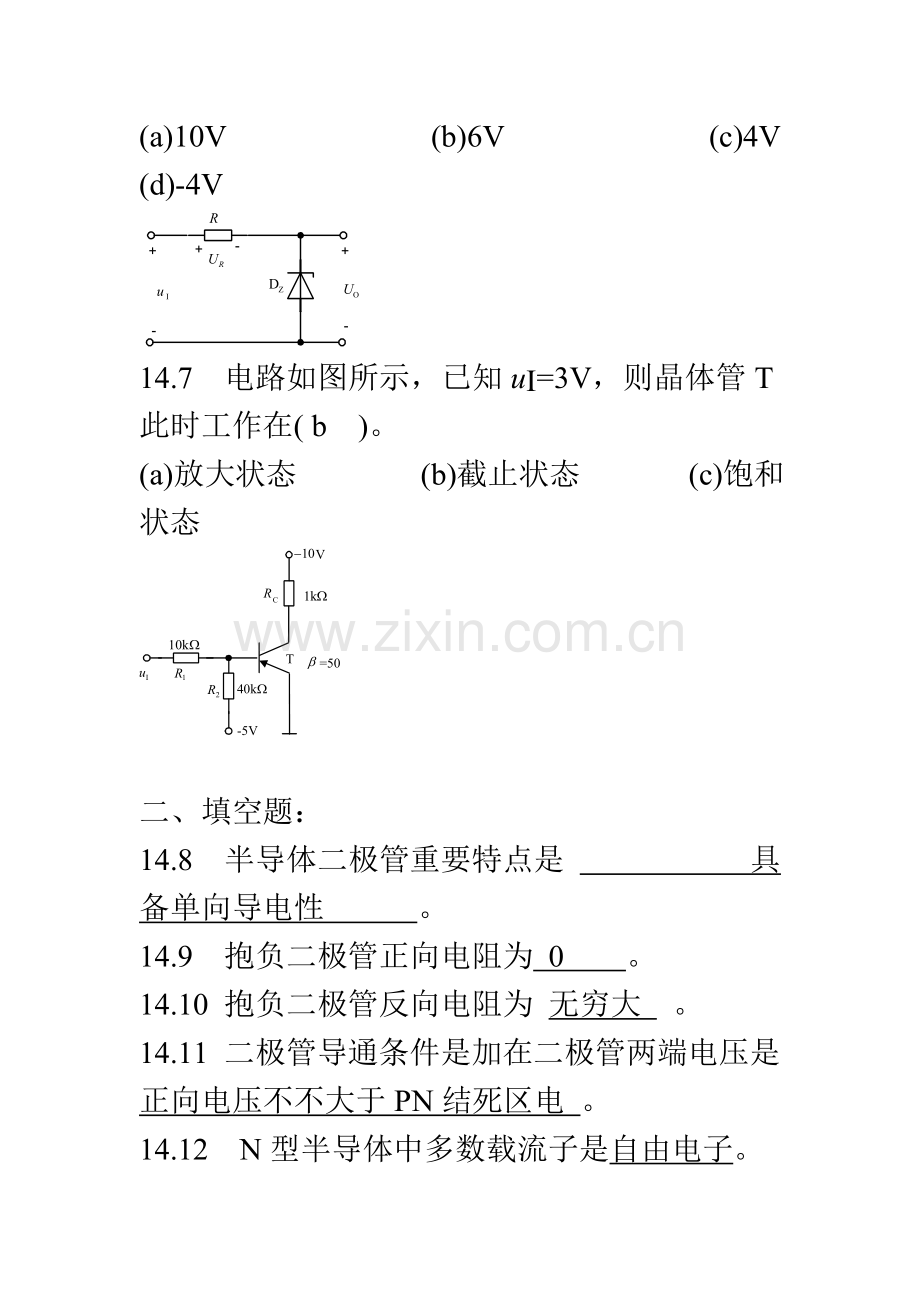

(a)10V (b)6V (c)4V (d)-4V

14.7 电路如图所示，已知uI=3V，则晶体管T此时工作在( b )。
(a)放大状态 (b)截止状态 (c)饱和状态

二、填空题：
14.8 半导体二极管重要特点是 具备单向导电性 。
14.9 抱负二极管正向电阻为 0 。
14.10 抱负二极管反向电阻为 无穷大 。
14.11 二极管导通条件是加在二极管两端电压是 正向电压不不大于PN结死区电 。
14.12 N型半导体中多数载流子是自由电子。
14.13 P型半导体中多数载流子是 空穴 。

三、计算题
14.14 电路如图所示，二极管D为抱负元件，US=5 V，求电压uO。
Uo=Us=5V
14.15 电路如图所示，二极管为抱负元件，=3sint V，U=3V，当=0瞬间，求输出电压uO。
Uo=0v
14.16 电路如图所示，输入信号=6sint V时，求二极管D承受最高反向电压。
U最高反向电压=3v

14.17 电路如图所示，二极管为同一型号抱负元件，电阻R=4 k，电位uA=1V，uB=3V，计算电位uF 值。

UF=UA=1v

14.18 用直流电压表测得工作在放大区某晶体管三个极1，2，3电位分别为：V1=2V，V2=6V，V3=2.7V，试鉴别管子三个管脚，并阐明是硅管还是锗管？是PNP型还是NPN型？答：1为发射极E 2为集电极C 3为基极B 硅管NPN型

第15章 基本放大电路
本章练习题：
一、 选取题：
15.1 共射放大电路输入输出公共端是( )。
(a) 集电极 (b) 发射极 (c) 基极
15.2 固定偏置放大电路中， 晶体管β＝50，若 将该管调换为 β=80 此外一种晶体管，则该电路中晶体管集电极电流 IC 将（ ）。
(a)增长 (b) 减少 (c) 基本不变
15.3 分压式偏置单管放大电路发射极旁路电容CE因损坏而断开，则该电路电压放大倍数将( )。
(a) 增大 (b) 减小 (c) 不变
15.4 就放大作用而言，射极输出器是一种 ( )。
(a) 有电流放大作用而无电压放大作用电路
(b) 有电压放大作用而无电流放大作用电路
(c) 电压和电流放大作用均没有电路
15.5 射极输出器输入输出公共端是 ( )。
(a) 集电极 (b) 发射极 (c) 基极

15.6 两级共射阻容耦合放大电路，若将第二级换成射极输出器，则第一级电压放大倍数将( )。
(a) 提高 (b) 减少 (c) 不变
15.7 微变等效电路法合用于( )。
(a) 放大电路动态分析
(b) 放大电路静态分析
(c) 放大电路静态和动态分析
15.8 直接耦合放大电路产生零点漂移最重要因素是( )。
(a) 温度变化
(b) 电源电压波动
(c) 电路元件参数变化
15.9 在直接耦合放大电路中，采用差动式电路构造重要目是( )。
(a) 提高电压放大倍数
(b) 抑制零点漂移
(c) 提高带负载能力
15.10 差动放大电路中所谓共模信号是指两个输入信号电压( )。
(a) 大小相等，极性相反
(b) 大小相等，极性相似
(c) 大小不等，极性相似

二、 填空题：
15.11 对放大电路进行静态分析重要任务是 。
15.12 固定偏置放大电路中，晶体管β＝50，若将该管调换为β=80此外一种晶体管，则该电路中晶体管集电极电流IC将 。（增长？减少？不变？）
15.13 电路如下图所示，晶体管工作在 状态。

15.14 某两级阻容耦合共射放大电路,不接第二级时第一级电压放大倍数为100倍,接上第二级后第一级电压放大倍数降为50倍，第二级电压放大倍数为50倍，则该电路总电压放大倍数为 倍。
15.15 为了放大变化缓慢信号或直流信号，多极放大器级与级之间必要采用 耦合。

三、计算题
15.16 放大电路如图所示，设晶体管β=50，RC＝1.5kW，UBE ＝0.6V，为使电路在可变电阻RW＝0 时，晶体管刚好进入饱和状态，计算电阻R取值。

15.17 固定偏置放大电路如图所示，已知，，晶体管电流放 大系数β=100，欲满足，规定，试求电阻，阻值。

15.18 放大电路如图所示，已知晶体管，，试求:(1)放大电路静态工作点(设)；(2)放大电路电压放大倍数。

15.19 放大电路如图所示，已知晶体管，，试求:(1)放大电路静态工作点( 设)；(2) 放大电路电压放大倍数。

15.20 电路如图1，已知T1，，规定：(1)画出电路微变等效电路；(2)计算电路电压放大倍数和输入电阻，输出电阻；(3)依照以上计算成果，试简要阐明放大电路特点和应用场合。

15.21 电路如图所示，已知T2，，规定：(1)画出电路微变等效电路；(2)计算电路电压放大倍数和输入电阻，输出电阻；(3)依照以上计算成果，试简要阐明放大电路特点和应用场合。

15.22 电路如图所示，已知晶体管电流放大系数，管子输入电阻，规定:(1)画出放大电路微变等效电路；(2)计算放大电路输入电阻；(3)写出电压放大倍数表达式。

第16章 集成运算放大器

本章练习题：
一、选取题：
16.1 集成运算放大器是( )。
(a)直接耦合多级放大器 (b)阻容耦合多级放大器 (c)变压器耦合多级放大器
16.2 集成运算放大器对输入级重要规定是（ ）。
(a)尽量高电压放大倍数
(b)尽量大带负载能力
(c)尽量高输入电阻，尽量小零点漂移
16.3 集成运算放大器输出级重要特点是（ ）。
(a)输出电阻低，带负载能力强
(b)能完毕抑制零点漂移
(c)电压放大倍数非常高
16.4 运算放大器接成图示电路后，其输入输出方式为（ ）。
(a)双端输入双端输出 (b)双端输入单端输出
(c)单端输入单端输出 (d)单端输入双端输出

16.5 集成运算放大器共模抑制比越大，表达该组件( )。
(a)差模信号放大倍数越大
(b)带负载能力越强
(c)抑制零点漂移能力越强
16.6 抱负运算放大器开环输出电阻ro是（ ）。
(a)无穷大 (b)零 (c)约几百欧姆
16.7 抱负运算放大器开环差模输入电阻rid是( )。
(a)无穷大 (b)零 (c)约几百千欧

二、填空题：
16.8 集成运放级间耦合方式是 。
16.9 抱负运算放大器开环输出电阻ro是 。
16.10 抱负运算放大器开环差模输入电阻rid是 。
16.11 抱负运算放大器两个输入端输入电流等于零，其因素是 。
16.12 抱负运算放大器开环电压放大倍数是 。
16.13 电路如图所示，则该电路为 运算电路。

三、计算题：
16.14 电路如图所示，输入信号 V，求输出电压。

16.15 比例运算电路如图所示，求电路电压放大倍数。

16.16 电路如图所示，求平衡电阻R。

16.17 电路如图所示，当R1 =R2=R3时，写出输出电压 表达式 。
16.18 电路如图所示，R1 = R2 = R3 = R4 ， 当=2 V，=2 V，求输出电压 uO。

第17章 电子电路中反馈
本章练习题：
选取题：
17.1 射极输出器是( )。
(a) 串联电压负反馈电路
(b) 串联电流负反馈电路
(c) 并联电压负反馈电路

17.2 电路如图所示，电阻RE1引入反馈为( )。
(a) 串联电压负反馈 (b) 串联电流负反馈
(c) 并联电压负反馈 (d) 并联电流负反馈

17.3 在负反馈放大电路中，随着反馈深度增长，则闭环电压放大倍数稳定性将( )。
(a) 减少 (b) 提高 (c) 不变
17.4 若规定负载变化时放大电路输出电压比较稳定，并且取用信号源电流尽量小，应选用( )。
(a) 串联电压负反馈 (b) 串联电流负反馈
(c) 并联电压负反馈 (d) 并联电流正反馈
17.5 同相输入比例运算放大器电路中反馈极性和类型属于（ ）。
(a)正反馈 (b)串联电流负反馈
(c)并联电压负反馈 (d)串联电压负反馈
17.6 在运算放大器电路中，引入深度负反馈目之一是使运放( )。
(a)工作在线性区，减少稳定性
(b)工作在非线性区，提高稳定性
(c)工作在线性区，提高稳定性

二、 填空题：
17.7 电路如图所示，电阻RE引入反馈为 。

17.8 放大电路如图所示，RF支路引入反馈为 。

17.9 欲使放大电路输入电阻增长，输出电阻减小，应引入 。
17.10 电路如图所示，RF引入反馈为 。

三、综合判断题：
17.11 电路如图所示，RL为负载电阻，判断RF引入反馈类型。

17.12 电路如图所示，判断RF引入反馈类型。

17.13 运算放大器电路如图所示，判断该电路中反馈极性和类型为。

17.14 电路如图所示，判断RF引入反馈类型。

第18章 直流稳压电源
本章练习题：
一、选取题：
18.1 在单相半波整流电路中，所用整流二极管数量是（ ）。
(a)四只 (b)二只 (c)一只
18.2 在整流电路中，二极管之因此能整流，是由于它具备（ ）。
(a)电流放大特性 (b)单向导电特性 (c)反向击穿性能
18.3 在整流电路中，设整流电流平均值为，则流过每只二极管电流平均值电路是（ ）。
(a)单相桥式整流电路 (b)单相半波整流电路 (c)单相全波整流电路
18.4 在整流电路中，设整流电流平均值为，则流过每只二极管电流平均值电路是（ ）。
(a)单相桥式整流电路 (b)单相半波整流电路 (c)单相全波整流电路
18.5 整流电路如图所示，变压器副边电压有效值为，二极管D所承受最高反向电压是（ ）。
(a) (b) (c)

18.6 整流电路如图所示，变压器副边电压有效值为，二极管D所承受最高反向电压是（ ）。
(a) (b) (c)

18.7 整流电路如图所示，变压器副边电压有效值为，二极管D所承受最高反向电压是（ ）。
(a) (b) (c)

18.8 整流电路如图所示，已知输出电压平均值 是18 V，则变压器副边电压有 效 值 是（ ）。
(a) 40 V (b) 20 V (c) 15 V (d) 12.7 V

二、 填空题：
18.9 在整流电路中，二极管之因此能整流，是由于它具备 。
18.10 在单相桥式整流电路中，所用整流二极管数量是 。
18.11 在单相半波整流电路中，设整流电流平均值为，则流过二极管电流平均值 。
18.12 整流电路如图所示，变压器副边电压有效值为10 V，则输出电压平均值是 。

18.13 电路如图所示，该电路名称是 。

18.14 整流电路如图所示，负载电阻，变压器副边电压有效值=100 V，直流电流表读数为 。（设电流表内阻为零）

18.15 单相半波整流、电容滤波电路中，设变压器副边电压有效值为，则普通取输出电 压平均值 等于 。
三、计算题：
18.16 图示电路中，二极管为抱负元件，ui为正弦交流电压，已知交流电压表读数为100V，负载电阻RL=1kW，求开关S断开和闭合时直流电压表和电流表（A）读数。（设各电压表内阻为无穷大，电流表内阻为零）

18.17 整流滤波电路如图所示，二极管量抱负元件，负载电阻，电容，变电器副边电压有效值，用直流电压表测a、b两点电压时，其读数为:(1)10V；(2)14V；(3)4.5V。试分析每个读数是在何种状况下浮现。(设电压表内阻为无穷大)

第20章 门电路和组合逻辑电路
本章练习题：
一、 选取题：
20.1. 模仿电路中工作信号为( )。
(a) 随时间持续变化电信号
(b) 随时间不持续变化电信号
(c) 持续时间短暂脉冲信号
20.2. 数字电路中工作信号为( )。
(a) 随时间持续变化电信号 (b) 脉冲信号 (c) 直流信号
20.3. 晶体管开关作用是( )。
(a) 饱合时集—射极接通，截止时集— 射极断开
(b) 饱合时集—射极断开，截止时集— 射极接通
(c) 饱合和截止时集—射极均断开
20.4. 逻辑门电路逻辑符号如图所示，能实现 F＝AB 逻辑功能是( ) 。

20.5. 逻辑符号如图所示， 表达“ 与”门是( ) 。

20.6. 逻辑“与”运算是( )。
(a) 逻辑和 (b) 逻辑乘 (c) 逻辑除
20.7. 逻辑“ 或” 运算是( )。
(a) 逻辑加 (b) 逻辑减 (c) 逻辑乘

二、填空题：
20.8. 模仿电路中晶体管大多工作于 状态 。
20.9. 数字电路中晶体管大多工作于 状 态。
20.10. 逻辑符号如图所示，其逻辑式为 。

20.11. 逻辑式 ，化简后为 。
20.12 逻辑式 A +AB +ABC+AC，化简后为 。
20.13. B+C “ 与非”逻辑式为 。
三、综合题：
20.14. 几种与非门串联逻辑图如图1所示，输入A波形如图2所示，别的不用与非门输入端均悬空。规定：(1) 画出 n=5 时输出 F1 波形；(2) 画出 n=6 时输出F2 波形。

20.15. 已知逻辑图及其输入波形如图所示，试分别画出各自输出波形。

20.16. 已知某逻辑电路图输入A、B及输出F波形，试分别列出状态表，写出逻辑式并画出逻辑图。

20.17. 已知逻辑门及其输入波形如图所示，试分别画出输出F1、F2、F3波形，
并写出逻辑式。

20.18. 已知逻辑电路及其输入波形如图所示 ，试分别画出输出 F1，F2 波形 。

第21章 触发器和时序逻辑电路
本章练习题：
一、选取题：
21.1. 触发器按其工作状态与否稳定可分为( )。
(a)RS触发器，JK触发器，D触发器，T触发器
(b)双稳态触发器，单稳态触发器，无稳态触发器
(c)主从型触发器，维持阻塞型触发器。
21.2. 触发器输出状态取决于( )。
(a)输入信号 (b)电路原始状态 (c)输入信号和电路原始状态
21.3. 在RD=SD=“1”时，基本RS触发器( )。
(a)置“0” (b)置“1” (c)保持原状态
21.4. 逻辑电路如图所示，分析RD，SD波形，当时始状态为“1”时，t1瞬间输出Q为( )。
(a)“0” (b)“1” (c)不定

21.5. 某主从型JK触发器，当J=K=“1”时，C端频率f=200 Hz，则Q频率为( )。
(a)200 Hz (b)400 Hz (c)100 Hz
21.6. 某时序逻辑电路波形如图所示，由此鉴定该电路是（a）。
(a)加法计数器 (b)减法计数器 (c)移位寄存器

二、填空题：
21.7. 某时序逻辑电路波形如图所示，由此鉴定该电路是 。

21.8. 某时序逻辑电路波形如图所示，由此鉴定该电路是 。

21.9. 如果要构成n位二进制计数器，需用双稳态触发器个数至少为 。
21.10. 某时序逻辑电路波形如图所示，由此鉴定该电路是 。

21.11. 某计数器最大输入脉冲数为15，构成该计数器所需至少触发器个数为 。
三、综合题：
21.12. 已知主从JK触发器C脉冲和J、K波形如图所示。试画出其输出Q波形（设Q初始状态为“0”）。

21.12. 已知逻辑电路图及C 脉冲波形 ，试写出各触发器 J，K 及D 逻辑式，并列出 ， ，，状态表（设，，， 初始状态均为“0”）。

21.13. 逻辑电路图及C脉冲波形如图所示，试画出触发器输出，波形（设，初始状态均为“0”）。

21.14. 逻辑电路图及C脉冲波形如图所示，试画出A和B波形（设A初始状态为“0”）。

21.15. 逻辑电路图及A ，B，C 波形如图所示 ，试画出Q 波形（设Q 初始状态为“0”）。

考试样题
郑州大学当代远程教诲《电工基本》课程试卷
（电力经济专业合用）
一、单项选取题：在下列各题中，将唯一对的答案代码填入括号内
(本大题分10小题，每小题 3分，共30 分)
1. 半导体导电能力（c）。
(a) 与导体相似 (b) 与绝缘体相似 (c) 介乎导体和绝缘体之间
2. P型半导体中空穴数量远比电子多得多，因而该半导体应（c ）。
(a) 带正电 (b) 带负电 (c) 不带电
3. 共射放大电路输入输出公共端是(b)。
(a) 集电极 (b) 发射极 (c) 基极
4. 固定偏置放大电路中， 晶体管β＝50，若将该管调换为 β=80 此外一种晶体管，则该电路中晶体管集电极电流 IC 将（a）。
(a)增长 (b) 减少 (c) 基本不变
5. 集成运算放大器输出级重要特点是（a）。
(a)输出电阻低，带负载能力强
(b)能完毕抑制零点漂移
(c)电压放大倍数非常高
6. 若规定负载变化时放大电路输出电压比较稳定，并且取用信号源电流尽量小，应选用(a)。
(a) 串联电压负反馈 (b) 串联电流负反馈
(c) 并联电压负反馈 (d) 并联电流正反馈
7. 在整流电路中，设整流电流平均值为，则流过每只二极管电流平均值电路是（b）。
(a)单相桥式整流电路 (b)单相半波整流电路 (c)单相全波整流电路
8. 模仿电路中工作信号为( a )。
(a) 随时间持续变化电信号
(b) 随时间不持续变化电信号
(c) 持续时间短暂脉冲信号
9. 逻辑“与”运算是( b )。
(a) 逻辑和 (b) 逻辑乘 (c) 逻辑除
10. 某时序逻辑电路波形如图所示，由此鉴定该电路是（a）。
(a)加法计数器 (b)减法计数器 (c)移位寄存器

二、填空题：(本大题分5小题，每小题 3分，共15 分)
1. 半导体二极管重要特点是 具备单向导电性 。
2. 对放大电路进行静态分析重要任务是 拟定静态工作点Q 。
3. 集成运放级间耦合方式是 直接耦合 。
4. 电路如图所示，该电路名称是 单相半波整流电路 。

5. 逻辑符号如图所示，其逻辑式为 F＝ 。

三、综合题：(本大题共55分)
1. （本题10分）电路如图所示，二极管D为抱负元件，US= 5 V，求电压uO。

解：二极管D正向偏置处在导通状态
因而
2. （本题15分）放大电路如图所示，已知晶体管，，试求:(1)放大电路静态工作点(设)；(2)放大电路电压放大倍数。

解：
(1) 依 戴 维 宁 定 理 ：

(2)
3. （本题10分）电路如图所示，输入信号 V，求输出电压。

解：这是反相比例运算电路

4. （本题10分）几种与非门串联逻辑图如图1所示，输入A波形如图2所示，别的不用与非门输入端均悬空。规定：(1) 画出 n=5 时输出 F1 波形；(2) 画出 n=6 时输出F2 波形。

解：

(1) 若 n = 5，则 与 反 相；(2) 若 n = 6， 则 与 同 相。

5. （本题10分）逻辑电路图及C脉冲波形如图所示，试画出触发器输出，波形（设，初始状态均为“0”）。

答

习题答案
第15章 半导体二极管和三极管
一、选取题：
14.1 c
14.2 c
14.3 c
14.4 b
14.5 a
14.6 c
14.7 b
二、填空题：
14.8具备单向导电性。
14.9 零
14.10 无穷大
14.11 正向电压不不大于PN结死区电压
14.12 由电子
14.13 空穴

三、计算题
14.14 5V
14.15 0 V
14.16 3V
14.17 1 V
14.18 1为发射极E，2为集电极C，3为基极B。硅管，NPN型。

第15章 基本放大电路
三、 选取题：
15.1 b
15.2 a
15.3 b
15.4 a
15.5 a
15.6 a
15.7 a
15.8 a
15.9 b
15.10 b
四、 填空题：
15.11 定静态工作点Q
15.12 增长
15.13 饱和

15.14 2500
15.15 直接

三、计算题
15.16 （72 kW）
15.17

15.18

(2)
15.19

(2)

15.20
1)略
(2)

15.21
1)略
(2)
15.22
(1)略
(2)
(3)

第16章 集成运算放大器
一、选取题：
16.1 a
16.2 c
16.3 a
16.4 c
16.5 c
16.6 b
16.7 a
二、填空题：
16.8 直接耦合
16.9 零
16.10 无穷大
16.11 运放差模输入电阻接近无穷大
16.12 无穷大
16.13 同相比例
三、计算题：
16.14 21.414 sin V

16.15 -( 1/10 )

16.16 R= R1 // R2 // R3
16.17 －( )
16.18 为4V

第17章 电子电路中反馈
一、选取题：
17.1 a
17.2 b
17.3 b
17.4 a
17.5 d
17.6 c
三、 填空题：
17.7 串联电压负反馈
17.8 并联电压负反馈
17.9 串联电压负反馈
17.10 串联电压负反馈
三、综合判断题：
17.11 串联电流负反馈

17.12 电路如图所示，判断RF引入反馈类型。（串联电压负反馈）。
17.13 串联电压负反馈
17.14 并联电压负反馈

第18章 直流稳压电源
一、选取题：
18.1 c
18.2 b
18.3 b
18.4 a
18.5 b
18.6 c
18.7 b
18.8 b
三、 填空题：
18.10 单向导电特性
18.10 四个
18.11
18.12 4.5 V
18.13 单相半波整流电路
18.14 0.9mA
18.15
三、计算题：
18.16
开关S断开，UO=45 V电压表(V2)读数为45V，
IO=45 mA，电流表(A)读数为45 mA。
开关S闭合，UO =90 V，电压表(V2)读数为90 V，
IO=90 mA，电流表(A)读数为90 mA。
18.17
(1)10V是正常工作状况；(2)14V是负载电阻断开时；
(3)4.5V是电容C断开时。

第20章 门电路和组合逻辑电路

二、 选取题：
20.1. a
20.2. b
20.3. a
20.4. a
20.5. a
20.6. b
20.7. a

二、填空题：
20.8. 放大
20.9. 开关
20.10. F＝
20.11.
20.12 A
20.13.
三、综合题：
20.14.
若 n = 5，则 与 反 相；(2) 若 n = 6， 则 与 同 相。

20.15.

20.16.

逻辑状态表
A
B
F
0
0
1
1
0
1
1
1
0
0
1
1

20.17.

20.18.

第21章 触发器和时序逻辑电路

一、选取题：
21.1. b
21.2. c
21.3. c
21.4. b
21.5. c
21.6. a
二、填空题：
21.7. 移位寄存器
21.8. 移位寄存器
21.9. n
21.10. 减法计数器
21.11. 4
三、综合题：
21.12.

21.12.
状 态 表：
C
Q0
Q1
Q2
Q3
0
0
0
0
0
1
1
0
0
1
2
0
1
0
0
3
1
0
1
0
4
0
1
1
0
5
1
0
0
0

21.13.

21.14.

21.15.
