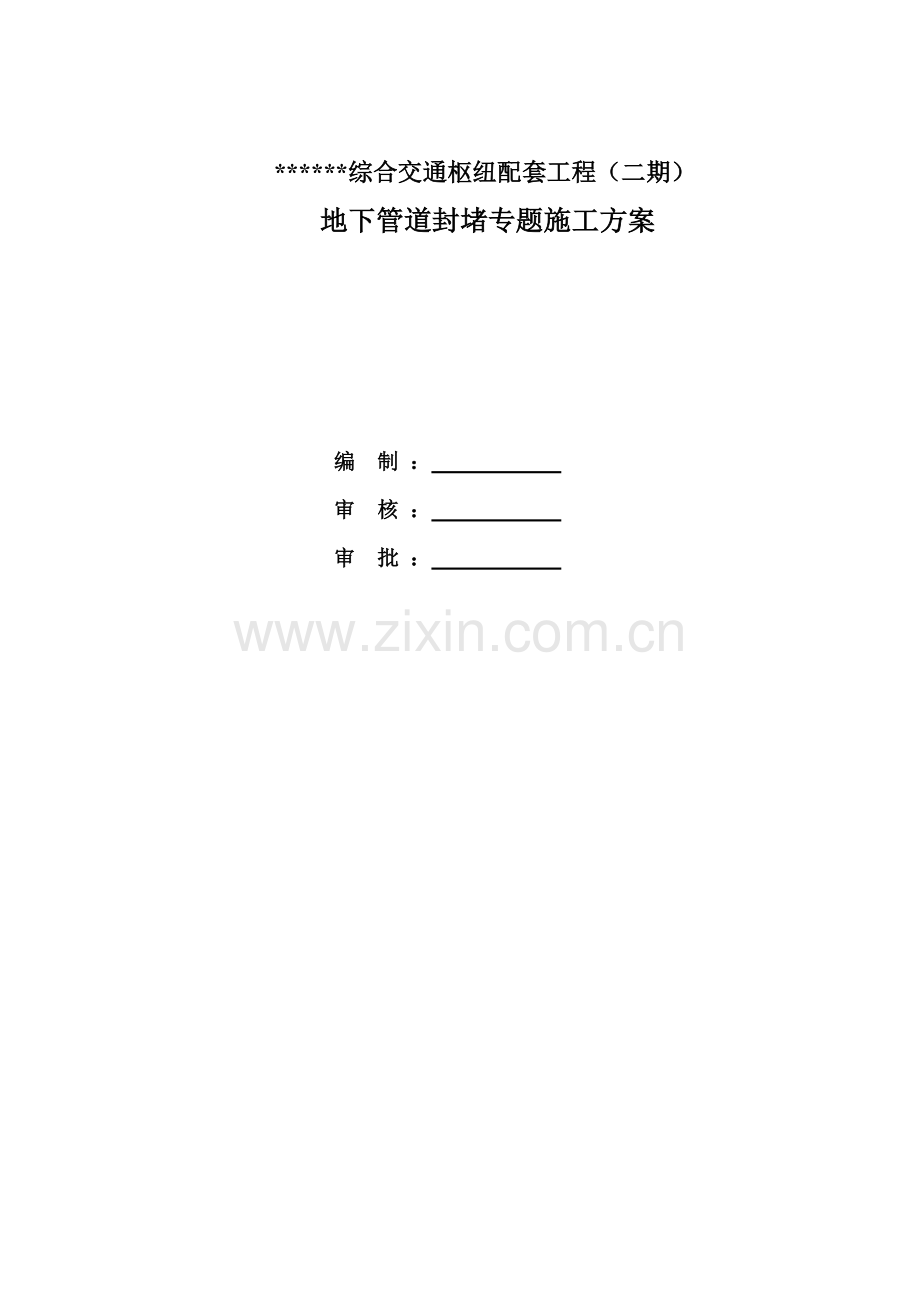

******综合交通枢纽配套工程（二期）
地下管道封堵专题施工方案

编 制 ：
审 核 ：
审 批 ：

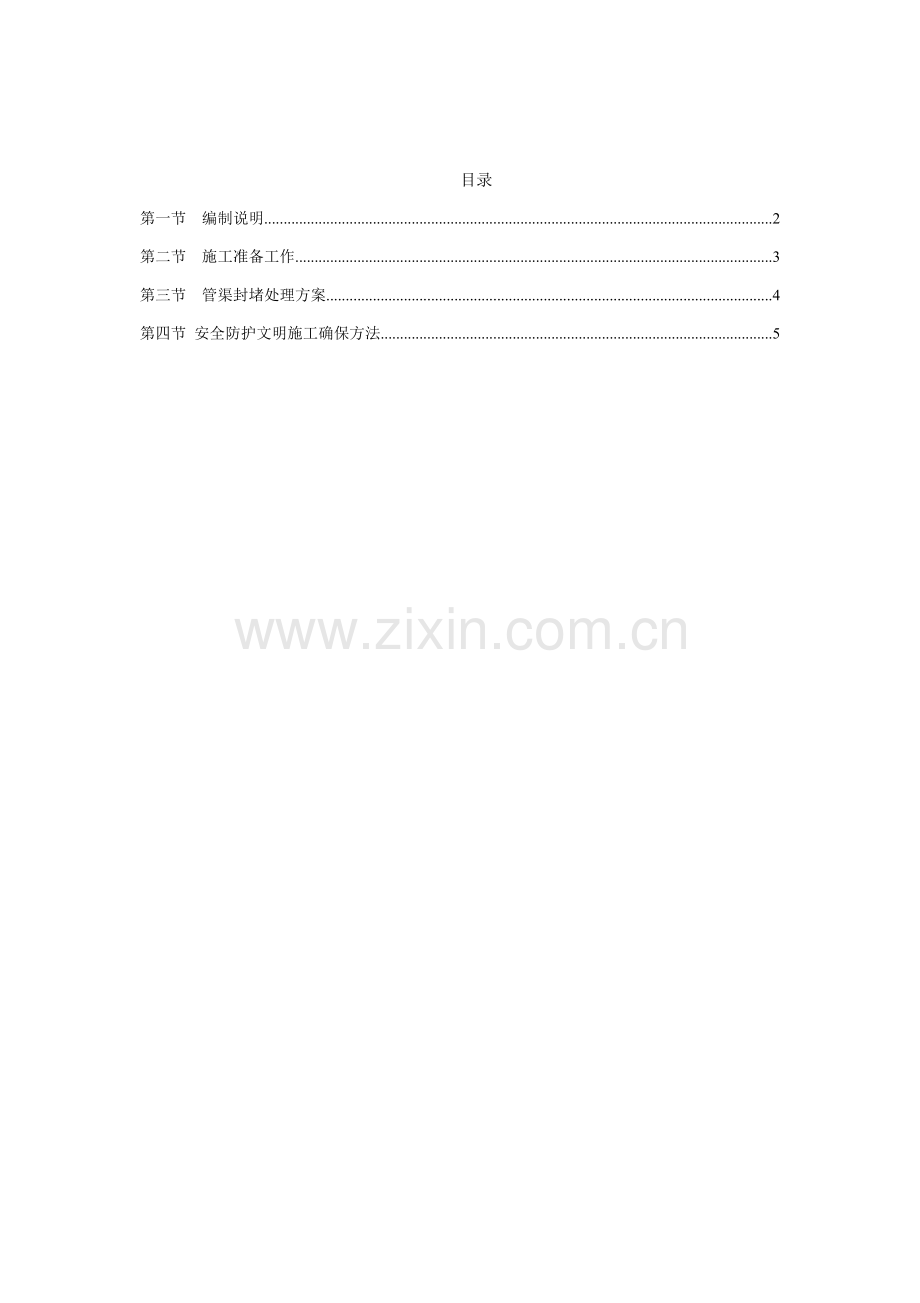

目录
第一节 编制说明 2
第二节 施工准备工作 3
第三节 管渠封堵处理方案 4
第四节 安全防护文明施工确保方法 5
第一节 编制说明
一、 编制依据
1、***深基坑支护设计文件
2、***地勘汇报
3、***施工图纸
4、其它相关施工技术标准、规范和验收标准。
5、***综合交通枢纽配套工程（二期）现场情况
二、概况及处理意见
******综合交通枢纽配套工程（二期）项目在四川省***市***关键地段，西侧临中环路锦绣大道段，北面为***商业广场，南面为青衣江路，东侧为***接送旅客引桥。工程场地被青城山路分隔为两个地块，场地基础平坦。
因为高层地块B型桩在施工过程中发觉本施工区域存在两条直径2米左右废弃砼管渠，影响了高层地块基坑支护B型桩施工，为确保施工开展和深基坑支护维护结构安全，特组织基坑支护设计人员、监理、甲方相关人员共同到现场对地下管渠进行勘察和确定对应处理方案。勘察方法为对该区域进行探坑勘探，开挖深度约5米，开挖面积约60㎡，勘察完成后立即回填，待处理方案确定后再进处理。

现场开挖及勘察
依据现场土质情况和深基坑支护桩特点，设计、监理、业主、施工单位共同明确以下意见本工程对应区域土体为湿陷性膨胀土，遇水会软化，为确保桩间土和基坑支护桩后部土体稳定性，对废弃砼管渠应采取先开挖并采取临时支护方法，后人工对管渠严密封堵，最终对开挖区域回填黄土成桩处理方案。

管渠位置分布图
第二节 施工准备工作
一、技术准备
1、勘察现场情况，确定开挖时间。
2、工程施工前，由技术责任人组织相关人员进行方案交底工作，交底要着重施工过程控制，确保安全防护、文明施工具体确保方法。
3、封堵前应采取提前灌风，并检测管渠内是否存在有毒气体，待安全后方可进行封堵作业。
4、作业时安全员及施工员应全程进行监督作业，出现异常情况立即处理。
二、施工物资和机械准备
包含施工机具准备工作,做好物资采购计划、选择合格供给商。
序 号
名 称
单 位
数 量
备 注
1
喷护空压机
台
1

2
天泵42米臂
台
1

3
320挖机
台
1

4
直流电焊机
台
1

5
钢爬梯
个
1

第三节 管渠封堵处理方案
一、封堵处理方案
1、封堵要求
依据现场勘察情况和设计单位意见，管渠内存在大量余水和不明起源流水，如长久流淌会在成桩后会软化支护桩周围土体，对深基坑支护造成重大安全隐患，故应对管渠严密封堵；因管渠为废弃砼管渠，其管壁密封性能不详，故封堵长度应最少为1倍基坑深度，以确保封堵后管渠其它部位出现渗水不会对基坑支护造成影响。
2、 封堵方法为先用实心砖砌筑挡水墙对管渠来水临时封闭，再用C25膨胀抗渗砼（P6S6）进行灌注封闭,封闭长度一倍基坑深度即10米。

封堵做法大样图
二、施工布署安排
1、先对现场管渠位置进行开挖，开挖范围沿红线进行开挖，开挖面积约200平米，开挖深度约5米，开挖后采取C20细石砼喷护方法稳定边坡，待边坡稳定后探测管道内气体，无危险有毒气体方可进行后续封堵。
2、采取人工搬运砂浆、砌体、防水材料到管渠内进行封堵，砼浇筑采取天泵配合进行浇筑。
3、封堵完成后应立即对开挖基坑进行回填，以免发生塌陷事故。
4、开挖过程中，如遇有障碍物影响时，应立即和甲方取得联络，进行合适调整。
第四节 安全防护文明施工确保方法
一、 并严格根据城市道路施工安全防护、文明施工等管理要求要求，确保本工程安全文明施工。
二、 安全文明施工目标
（一）落实实施城市大树移栽等相关安全施工要求，实现安全、文明施工现场达成***市相关标准，创建一个安全文明施工环境。
（二）杜绝重伤、死亡事故，杜绝重大交通。
三、 技术确保方法
（一）安全封闭方法
将施工区域和行车道隔离，避免施工人员及物品进入行车区造成事故。并在施工区域显著处设置安全标志。在施工区域外设置警戒红线或标示，在施工区两端设置醒目通告牌，提醒过往车辆在施工区域放慢车速注意安全。
（二）安全施工方法
1、首先了解地质情况，制订安全可靠方案和技术方法。
2、进入施工现场必需戴安全帽做好“四口、五临边”防护。
3、施工现场坑、槽、沟和多种孔洞必需设置围栏或盖板和安全标志。
（三）文明施工方法
1、认真落实实施《建筑工地文明施工暂行标准》要求加强精神文明建设和搞好施工现场文明施工，现场人员必需持证上岗，管理人员和工人所戴安全帽分色以示区分。
2、施工现场设置显著施工标牌，而且搞好三包工作。
3、建筑渣土运输车辆严格根据建设方要求时间、路线装运渣土，并卸在建设方指定地点。
4、施工现场材料及工具堆放整齐，做到工完清场，保持现场整齐。
