PIX4D空三引入作业流程.doc

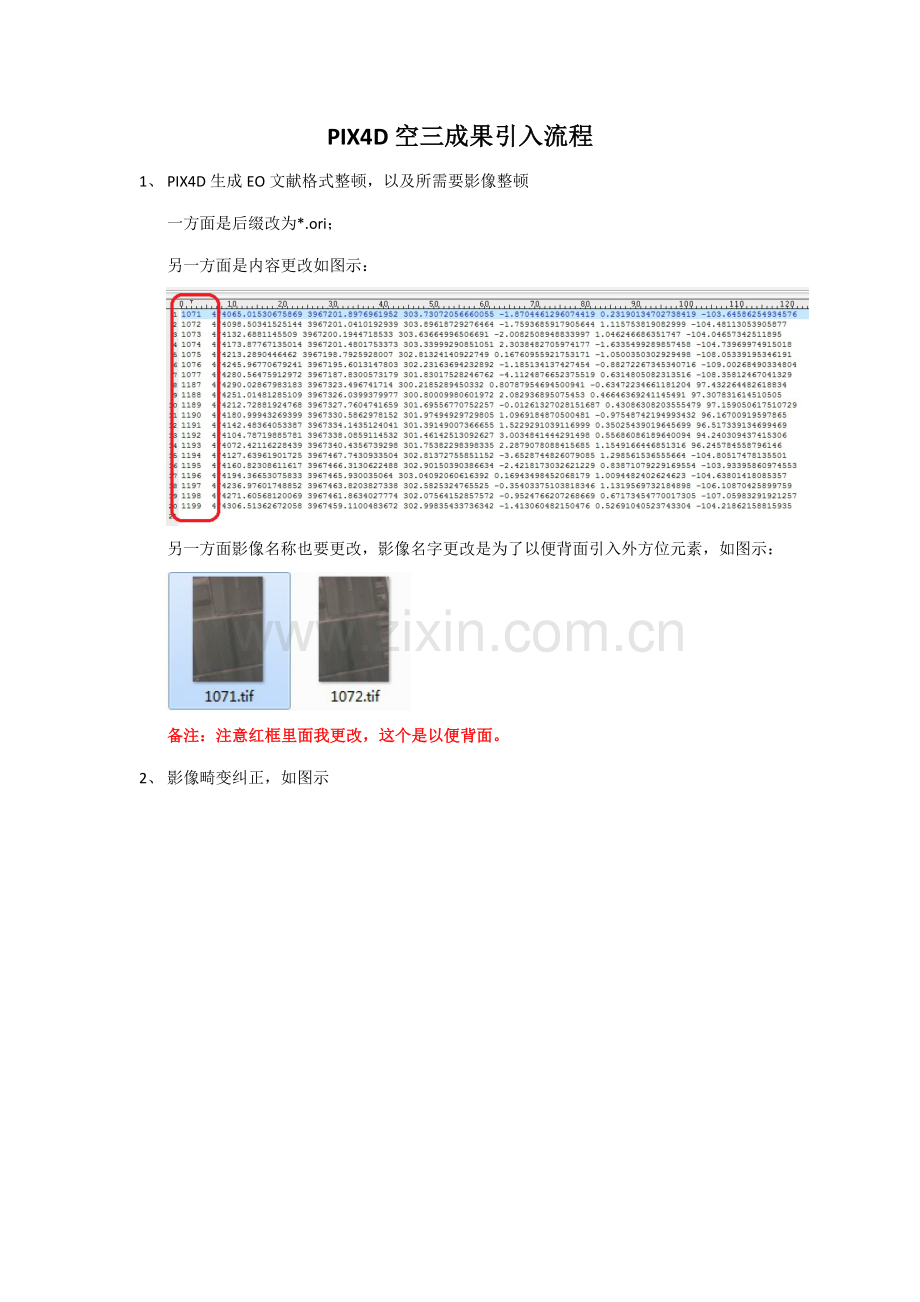

PIX4D空三成果引入流程
1、 PIX4D生成EO文献格式整顿，以及所需要影像整顿
一方面是后缀改为*.ori；
另一方面是内容更改如图示：

另一方面影像名称也要更改，影像名字更改是为了以便背面引入外方位元素，如图示：

备注：注意红框里面我更改，这个是以便背面。

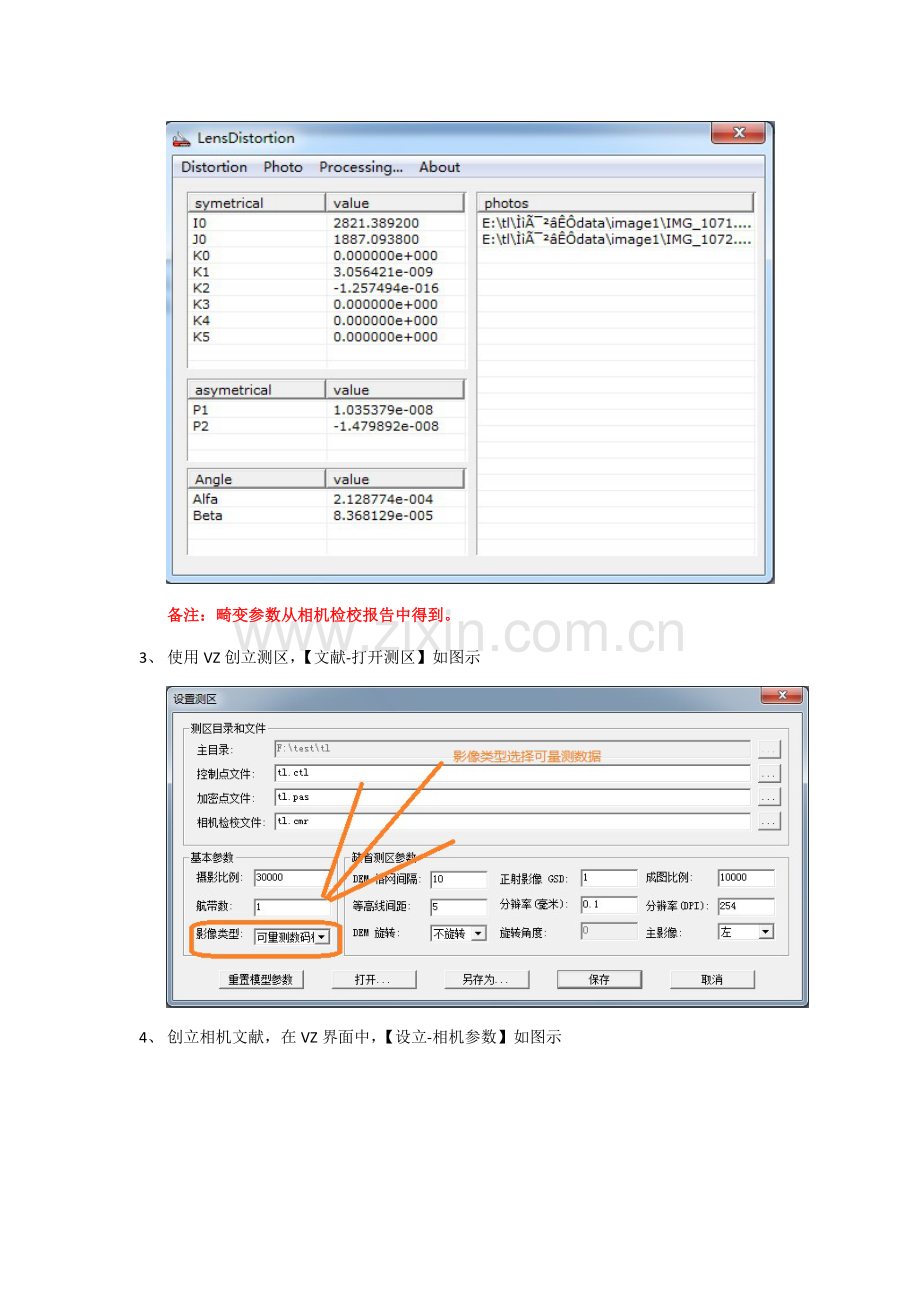

2、 影像畸变纠正，如图示

备注：畸变参数从相机检校报告中得到。
3、 使用VZ创立测区，【文献-打开测区】如图示

4、 创立相机文献，在VZ界面中，【设立-相机参数】如图示

5、 影像格式转换，【文献-引入影像】

6、 由于咱们是用PIX4D生成外方位元素进行定向，因此咱们要把每个影像AOP文献给生成出来，如图示：

7、 手动设立生成模型，如图示;

8、 相对定向，如图示

单击右键，自动相对定向

单击右键，按住左键定义作业区（绿色范畴框）

备注：绿色范畴框不能超过红色点范畴，如果第一次自动相对定向后点不是诸多，可以再一次进行自动相对定向。
9、 进行绝对定向，绝对定向是运用刚才生成AOP文献，因此一方面在测区目录下面创立一种*.pas文献，如图示

另一方面，进行相对定向，如图示

从上图残差报告中可以看出残差符合规定。
