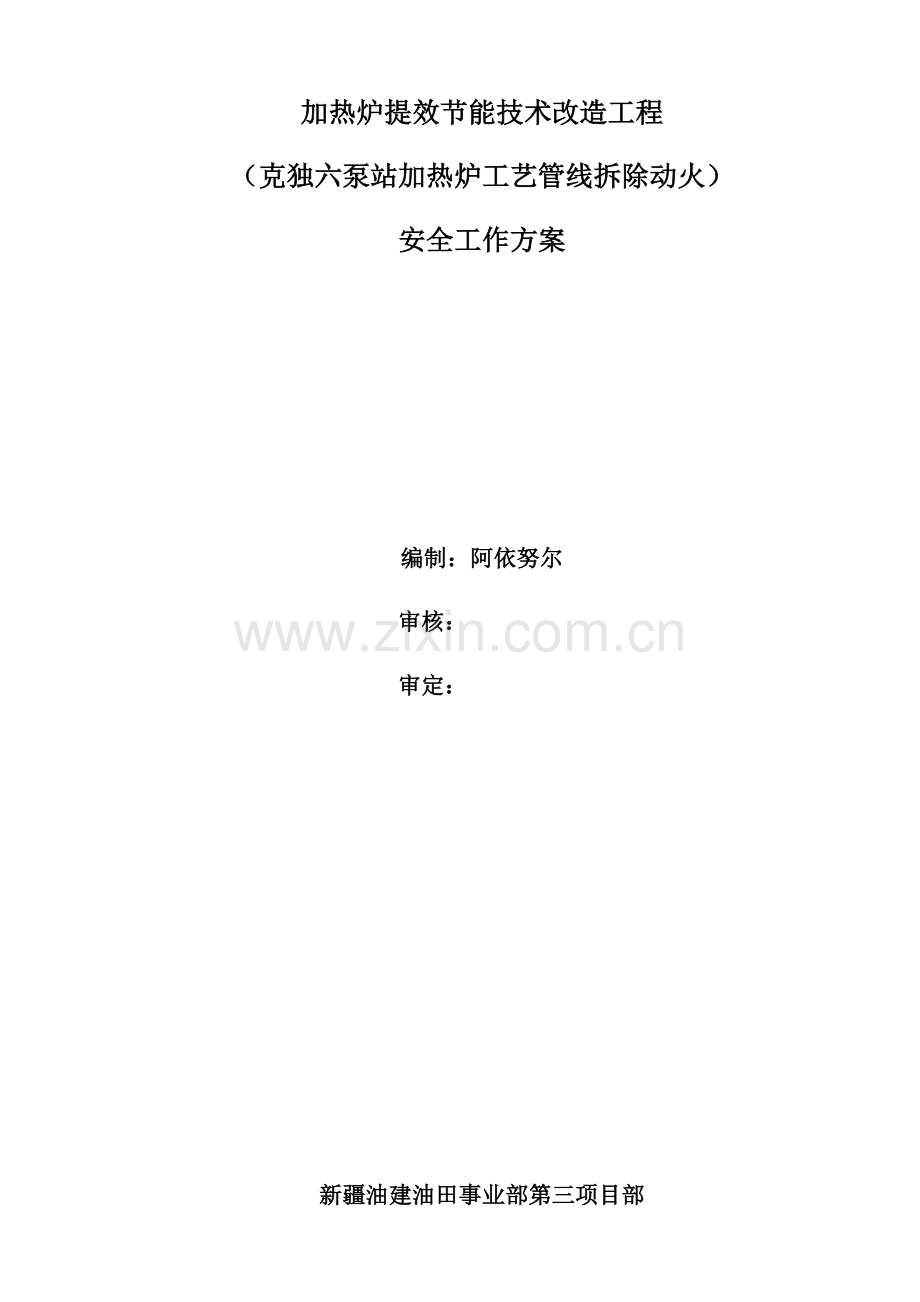

加热炉提效节能技术改造工程
（克独六泵站加热炉工艺管线拆除动火）
安全工作方案

编制：阿依努尔
审核：
审定：

新疆油建油田事业部第三项目部
5月

B.0.1

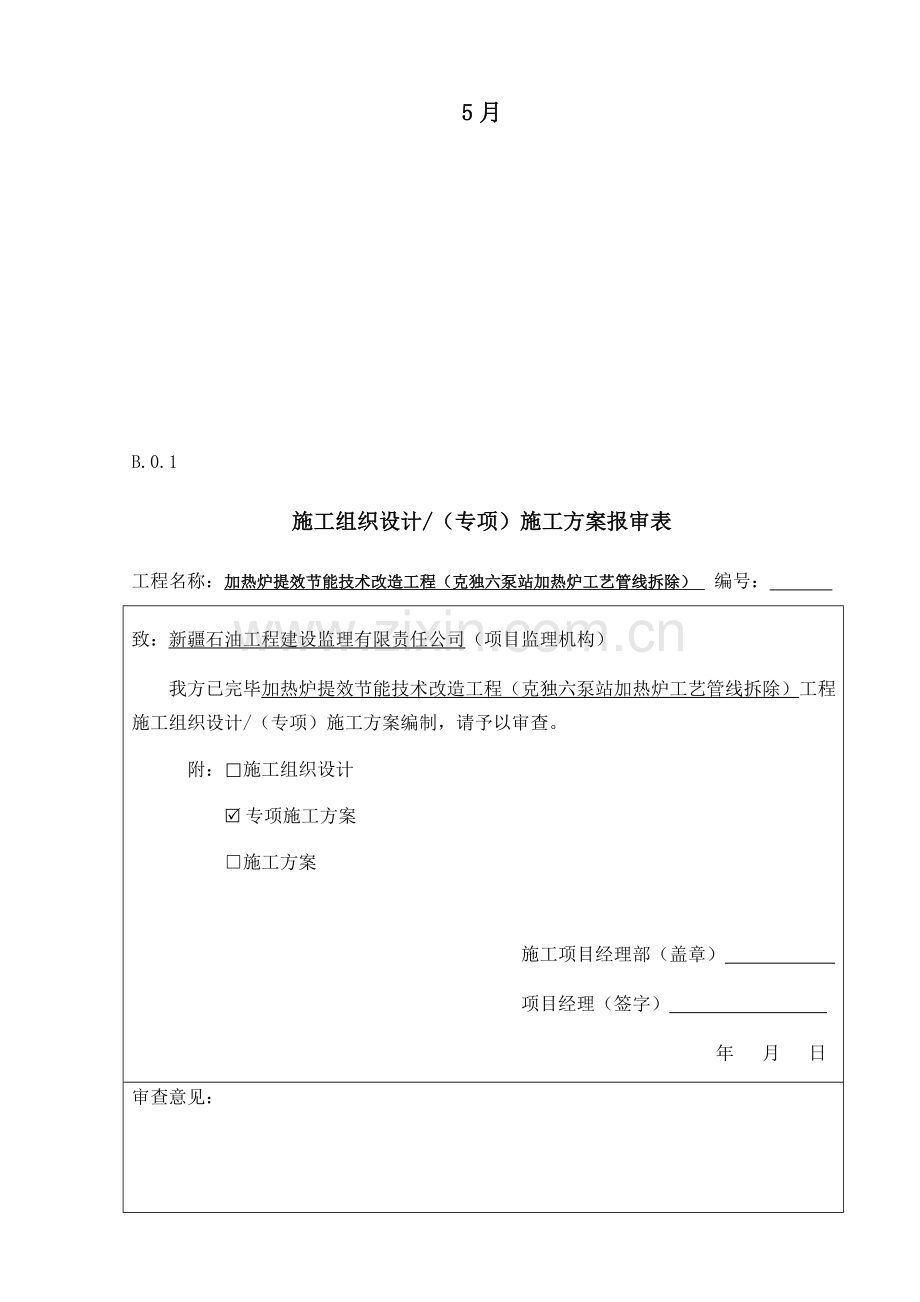

施工组织设计/（专项）施工方案报审表
工程名称：加热炉提效节能技术改造工程（克独六泵站加热炉工艺管线拆除） 编号：
致：新疆石油工程建设监理有限责任公司（项目监理机构）
我方已完毕加热炉提效节能技术改造工程（克独六泵站加热炉工艺管线拆除）工程施工组织设计/（专项）施工方案编制，请予以审查。
附：□施工组织设计
R专项施工方案
□施工方案

施工项目经理部（盖章）
项目经理（签字）
年 月 日
审查意见：

专业监理工程师（签字）
年 月 日
审核意见：

项目监理机构（盖章）

总监理工程师（签字、加盖执业印章）
年 月 日
审批意见（仅对超过一定规模危险性较大分某些项工程专项施工方案）：

建设单位（盖章）

建设单位代表（签字）
年 月 日
注：本表一式三份，项目监理机构、建设单位、施工单位各一份。

目录
1、 编制根据……………………………………………………………………………1
2、工程概括…………………………………………………………………………….1
3、施工技术方案……………………………………………………………………….1
4、人、材、机组织筹划……………………………………………………………….10
5、工期保证办法…………………………………………………………………….....10
6、质量目的、保证办法……………………………………………………………….11
7、安全生产目的及保证办法………………………………………………………….11
8、季节施工保证办法…………………………………………………………………15
9、环保办法………………………………………………………………………15
10、文明施工规定……………………………………………………………………..17

加热炉提效节能技术改造工程
（克独六泵站加热炉工艺管网拆除动火）
安全工作方案
一、编制根据
1.1、《新疆油田公司作业允许管理实行细则》
1.2、《油气储运公司有关负责人现场技术交底》
1.3、《六泵站原油输送工艺流程图》
1.4、《油气储运公司直燃式加热炉技术改造工程六泵站工艺某些》 设计图号：15021施储04
二、 工程概况
《油气储运公司直燃式加热炉技术改造工程六泵站工艺某些》设计图号：15021施储04施工图中有关施工作业已完毕1#（kw）、2#（5000kw）两台加热炉安装，并连接了原管网进行设备某些投产使用。依照施工图规定完毕工作量，1#、2#加热炉进出口汇管及有关电动阀门更换。新制作安装加热炉管网及阀门检修及巡检操作平台，两台加热炉底部排污阀后引到2#加热炉侧窨井排污线及有关电气仪表安装。
三、施工技术方案
3.1、施工准备工作
3.1.1、施工作业前，与油气储运公司有关人员及监理工程师协商详细施工作业时间；
3.1.2、完毕进场施工作业人员、施工机具、施工材料报验工作；
3.1.3、解决好站内施工“三通一平”工作；
3.1.4、施工作业前认真做好现场勘察，熟悉改造过程有关工序；
3.1.5、编制好专业施工方案，审批合格后进行复工报告审批；
3.1.6、施工动火区域安装接地一组，阻值不不不大于4欧姆。
3.2、施工安排
3.2.1 （工艺管网拆除）
拆除工艺管网需要更换管线上保温拆除（1天）→并断开与12台电动阀相连仪表及电源（1天）→开孔作业焊马鞍，涉及动火区接地极安装（1天）→抽油、管线打开、来油端和去油管线用黄土封住后椭圆封头封住（1天）→加热炉进出口管线切管及管网平台拆除（1天）→12台电动阀及4只排污阀拆除（2天）→工艺管线拆除（5天）→清理现场，拆除管线及有关阀门等吊运到指定存储区域（1天）→与下道施工专业有关人员现场施工交接（1天）→管线预制焊接、安装、拍片共计20天→管线试压2天→动火联头1天。
3.3、施工办法
3.3.1、拆除需要更换管线上防腐保温
3.3.1.1拆除需要更换工艺上防腐某些，拆除管线上镀锌铁皮及50mm厚憎水型复合 硅酸盐板，将其运至指定垃圾堆放点。
3.3.1.2断开伴热带电源，拟定无电后 拆除管线上伴热带及有关接线盒。
3.3.2、拆除有关联电气仪表
3.3.2.1、从加热炉操作室内安控柜将连接加热炉仪表电源断开，确认无电后，方可施工；
3.3.2.2、拆除1#炉Ф377出口6206# 进口6211#、6213#电动阀DN300 3只；Ф273出口6208# 进口6209#、6215#电动阀 DN200 3只，拆除2#炉Ф377出口6202# 进口6201#、6203#电动阀DN300 3只；Ф273出口6204# 进口6205#、6207#电动阀 DN200 3只，上述共计12台电动阀有关联信号及电源电缆线拆除；并拆除工艺管网上有关仪表及控制线路。
3.3.2.3、拆除所有仪表接地线。
3.3.3、加热炉工艺管线拆除
3.3.3.1、加热炉进、出口管线及电动阀拆除
1)施工作业前由油气储运公司有关工作人员及属地单位负责人将加热炉管汇进出口Ф377 6108#、6110#、6106#、6105#、Ф273 6532#、6521#、6522#、6531#阀门关闭；
2)阀门确认关闭后施工人员配合站内工作人员用铁丝将打开阀门进行捆绑并挂禁止启动标示牌；
3)打开1#加热炉Ø273 6204#、6207#、6205# Ø377 6202#、6203#、6201#、2#加热炉Ø273 6215#、6209#、6208# Ø377 6211#、6213#、6206#阀门并在A、B、C、D处来油及去油管线上开DN50带压开孔做放油解决(详细开孔点见附图1)。
4)打开1#、2#加热炉排污阀，将加热炉内渣污进行放空，运用排污管线将加热炉内放空时，需制作一种1.0m*1.0m*1.0m收油池，污油收至油池后运用泵车将污油抽至罐车内拉运至站内指定回收地点；并做好一组接地，采用2个ZGD-I-3型低电阻接地模块，采用垂直埋地敷设，每两个接地模块间距应5 m，其顶部埋入地下深度为1.5m。接地模块施工方式：应先开直径约1000mm，深2500mm深坑，先用粘土回填300mm，浇水夯实后将接地模块垂直放入坑中央位置，边回填土边浇水，直至超过接地模块顶部200mm，再将水浇满基坑（填设过程中不得将直径不不大于20mm砂石及杂物带入坑中）。测试满足一级动火规定，测试不大于4Ω；
5)并在加热炉进出口管线指定位置，见设计图15021施储04-04进出口管线采用机械割管刀将加热炉进出口管线切断，每条管线上切两道，相距1m，位置分别为A、A´；B、B´;C、C´;D、D´；共切管D350 4处；D273 4处；汇管上共计切管16处
6)断管完毕后对来油端管线进行人工堵黄土并夯实；
7)堵土完毕后由现场安全监护人员和电焊、气割作业人员做如下检查：
（土质与否符合规定、与否有油气泄漏,检测合格后）
8)现场管线打开后进过黄土封堵，因此打开管线经安全人员检测动火区域油气浓度合格后方可动火作业，分别在加热炉进出口汇管来油端，焊接椭圆封头DN350 PN6.3 2只；DN250 PN6.3 2只。（拆电缆桥架利旧见图2）
9)拆操作平台采用机械切割刀将1#、2#炉出口管线在底端进行切割把管线打开，用制作好1.0m*1.0m*1.0m收油池回收管线内余油，运用泵车将原油抽至罐车内拉运至站内指定回收地点。
10)使用机械切管刀依次对1#、2#加热炉进出口管线进行切割，切管位置所有选在加热炉进出口管线水平管上。在出口管线最低位置开1#、2#炉DN50孔 2处，排尽内余气和余油，拟定各项检测合格后，进行拆除12台电动阀利旧两端切管 DN200、DN300各12道口，1#炉汇管上DN50 PN6.4排污阀拆除4只，拆除Ф57*5管线切管4处，在DN350汇管进1#炉管线变径三通附近切管3处，出口管线汇管上（去年暂时投产连接管线与加热炉原管线连接管线）切管到处，然后在换热器出口法兰处断开法兰，把换热器侧用钢板加石棉板盲死。1#、2#炉出口水平管上断管完毕后在炉子出口侧管线进行人工堵黄土并夯实；堵土完毕后由现场安全监护人员和电焊、气割作业人员做如下检查：（土质与否符合规定、与否有油气泄漏,检测合格后），1#、2#炉进口水平管线现场管线打开后，进过黄土封堵，打开管线经安全人员检测动火区域油气浓度合格后方可动火作业，并用DN300管帽盲死。详细切管位置见附图1
11)将拆除管线吊装至站内指定废旧管线堆放处。
12)用气焊切除加热炉汇管处巡检平台、护栏及梯子,将拆除平台吊装至站内指定废旧料场堆放处。
13)拆除电动焊接闸阀，回收电动焊接闸阀，在阀门两端离阀门300mm处采用机械割管刀将阀门与管线断开拆除，将拆除利旧电动焊接闸阀吊装至站内指定堆放处。
3.3.4.清理施工现场
3.3.4.1施工现场有关工艺拆除后，清理现场，与下个专业进行有关支墩及位置核定和交接。
四、人、材、机组织筹划
4.1、人员分派
施工负责人：周国庆
施工安全负责人：李玉刚
施工质量负责人：孙洪兵
施工现场负责人： 曹文
技 术 员：吴茂祥
电 焊 工：张荣刚、贺证明 戴培霞 等9人 普 工：8人
4.2、施工材料配备
DN250 PN6.4法兰4片 DN200 PN6.4法兰8片 模块2只
4.3、施工机具配备
机械设备型号
数量
机械设备型号
数量
工程指挥车
1辆
315S型电弧焊机
2部
50KW发电机
1台
气焊工具
1套
8T随车吊
1辆
40T自带泵罐车
2辆（备用一辆）
DN350、DN300、DN250、DN200、DN50机械割管刀
各一把
消防车
1辆
五、工期保证办法
5.1、施工过程中有效地把人、材、机组合起来，运用科学管理办法合理安排、精心组织，树立高度质量观念和安全意识。
5.2、合理组织人员，严密控制施工阶段施工工期，以保证总工期正点到达。
5.3、项目各专业技术负责人每天向项目经理报告一次工程进度状况，对当天没有完毕筹划项目提请项目经理进行协调，次日补救，保证筹划正常实行。
六、质量目的、保证办法
6.1、质量目的：保证达到蓝图规定验收原则合格级别。
6.2、保证体系及保证办法
6.2.1、由于工程中某些材料利旧，在拆除过程严格按照站内专业技术人员规定进行施工，避免损坏，保证重新安装后可以正常使用。
6.2.2、参加施工全体人员必要掌握本工种操作规程，熟悉规范规定。
6.2.3、对参加现场施工全体人员进行安全教诲及按工种进行安全培训，现场施工人员必要按规定穿戴工作服及安全防护用品。
6.2.4、坚持文明施工，保持良好施工环境，做到现场清洁、整洁、畅通。
6.2.5、对的解决好质量与进度关系，在保证质量前提下，提高施工进度。
6.2.6、施工过程中，切实做到“三检制”，班组或个人必要对劳动产品做到自检、互检或专检，保证系统质量运营正常。
6.2.7、工程资料与施工进度同步运营，做好各项资料。
七、安全生产目的及保证办法
安全目的：火灾、爆炸事故为“0”；杜绝重伤及死亡事故；施工现场工伤或意外伤害投保率100%；施工现场作业人员安全教诲率100%。
7.1通用安全办法
7.1.1动火前，办理好关于安全动火、暂时用电、挖掘作业、吊装作业、管线打开等有关允许证；在施工过程中作业票过期时，要及时补办。
7.1.2动火连头作业时施工现场配备消防车1辆、灭火器6具、毛毡10条。
7.1.3所有进行特种作业人员必要持证上岗且证件有效。
7.1.4现场设专职安全负责人并配备专用安全检测仪器,按照动火办法进行监督、检查和保护工作。
7.1.5参加施工全体人员熟悉本工种安全操作规程，严格遵守新疆油田公司和油气储运分公司油气站库内各项规章制度，严格遵守劳动纪律。
7.1.6施工人员必要会对的使用劳保用品安全保护和消防器械，必要穿戴工作衣、鞋、帽。
7.1.7施工现场危险区域应有明显警戒标志，非施工作业人员禁止进入施工现场，警戒标志不得随意拆动。
7.1.8进入施工现场后，在动火点按照有关规定安装接地极一组，检测阻值不大于4欧姆。
7.2本次施工涉及暂时用电、动火作业、吊装作业、管线打开、挖掘作业等工作，所有现场施工人员懂得劳动防护用品对的使用及急救知识。
7.2.1.暂时用电
7.2.1.1暂时用电应执行有关电气安全管理、设计、安装、验收等原则规范。安装维修、拆除暂时用电线路作业，应有电气专业人员进行。
7.2.1.2在开关上接引、拆除暂时用电线路作业时，其上级开关应断电上锁。
7.2.1.3进行暂时用电拆、接线路工作人员必要按规定佩戴个人防护。
7.2.1.4暂时用电线路和电器设备设计与选型应满足爆炸危险区域分类规定。
7.2.1.5暂时用电应设立保护开关，使用前应检查电气装置和保护设施。所有暂时用电都应设立接地保护，接地线和接零线应分开设立。
7.2.1.6移动工具、手持工具等用电设备应有各自电源开关，必要实行“一机一闸”制，禁止两台或两台以上用电设备（含插座）使用同一开关。
7.2.2、动火作业
7.2.2.1动火区域应设立警戒线，禁止与动火作业无关人员或车辆进入动火区域，
7.2.2.2动火作业过程应严格按照安全办法或安全工作方案规定进行作业。
7.2.2.3用气割（焊）动火作业时，氧气瓶与乙炔瓶间隔不不大于5米，且乙炔瓶禁止卧放，两者与动火作业地点距离不得不大于10米，并不准在烈日下暴晒（可使用毛毡进行遮盖）。
7.2.2.4动火作业过程中，动火监护人应坚守作业现场，动火监护人发生变化须经批准。
7.2.2.5严格遵守《新疆油田公司动火作业允许管理实行细则》。
7.2.3、吊装作业
7.2.3.1吊装作业前对起重机各项性能均应检查合格。吊装作业不得超过检查核定负荷，以及最大吊臂长度限定规定。
7.2.3.2禁止起吊超载、重量不清货品和埋置物件。在暴雨、大雾等恶劣天气及风力达到六级时应停止起吊作业。
7.2.3.3任何状况下，禁止起重机带载行走；无论何人发出紧急停车信号，都应及时停车。
7.2.3.4起重机吊臂回转范畴内应采用警戒带或其她方式隔离，无关人员不得进入该区域内。
7.2.3.5吊装作业时必要有思考指挥工，应佩戴红袖套。
7.2.4、管线打开
7.2.4.1、施工前提前办理好有关动火作业票，严格按照《新疆油田公司管线打开允许管理》进行施工作业。
7.2.4.2、施工前明确管线打开详细位置。
7.2.4.3、在受管线打开影响区域设立警戒线，控制无关人员进入。
7.2.4.4、与动火点相连管线应进行可靠隔离、封堵或拆除解决。
7.2.4.5、与动火点直接相连阀门应上锁、捆绑、挂禁止启动批示牌；动火区域设备、设施须由生产单位操作。
八、季节施工保证办法
8.1、施工现场机械设备均不应放在地势低洼易积水地方。以免雨后浸泡，设备应搭设防雨棚，所有设备上电机应加防雨防晒设施。
8.2、雨天除严格按JGJ46-《施工现场暂时用电安全技术规范》外，应提高防护规定，各种机电设备开关不得裸露在外，配电箱周边也应有防雨办法。对各种触电保安器应认真检查，保证其性能敏捷可靠。
8.3、六级以上大风和暴雨时，不许进行高空作业及吊装作业，风雨过后必要对机电设备、暂时线路进行全面检查，发现倾斜变形、下沉、漏电现象，应及时解决，有严重危险应及时拆除修正。
8.4、各种怕雨、怕潮材料，应存储在设有防雨装置料棚内。
8.5、钢材应架高堆放，普通架高30cm，以防锈蚀。
8.6、为了不影响施工进度，要合理安排施工程序，室外作业要尽量抢在晴天施工，以免影响工程质量。高温天气应尽量错开高温时间段进行施工。
九、环保办法
9.1、环保目的：实现施工生产无环境污染事故，各种污染排放达到国家排放原则。
9.2、环保办法
9.2.1施工产生各类垃圾，按规定回收或妥善解决。
9.2.2施工现场不准乱堆垃圾及污物，禁止将有毒有害废弃物用作土方回填。
9.2.3安全防火，避免火灾导致生态环境破坏。
十、文明施工规定
10.1.保证施工现场道路畅通，保持场容场貌整洁，随时清理建筑垃圾。
10.2.施工人员必要“三穿一戴”。
10.3.材料、机具在搬运、装卸过程中禁止野蛮装卸，不得有任何损坏。
10.4、施工临电线路、设施要实现三相五线制，电缆埋地，表箱有门锁。
10.5、垃圾出运应要清扫汽车与建筑物四周残存垃圾，
10.6、禁止施工人员在场区附近大小便，搞好文明施工。
10.7、控制施工噪音排放，选用机械设备必要是能耗低、噪音小、污染轻机械设备.
