宁电机大修汽轮机扣缸专项方案.doc

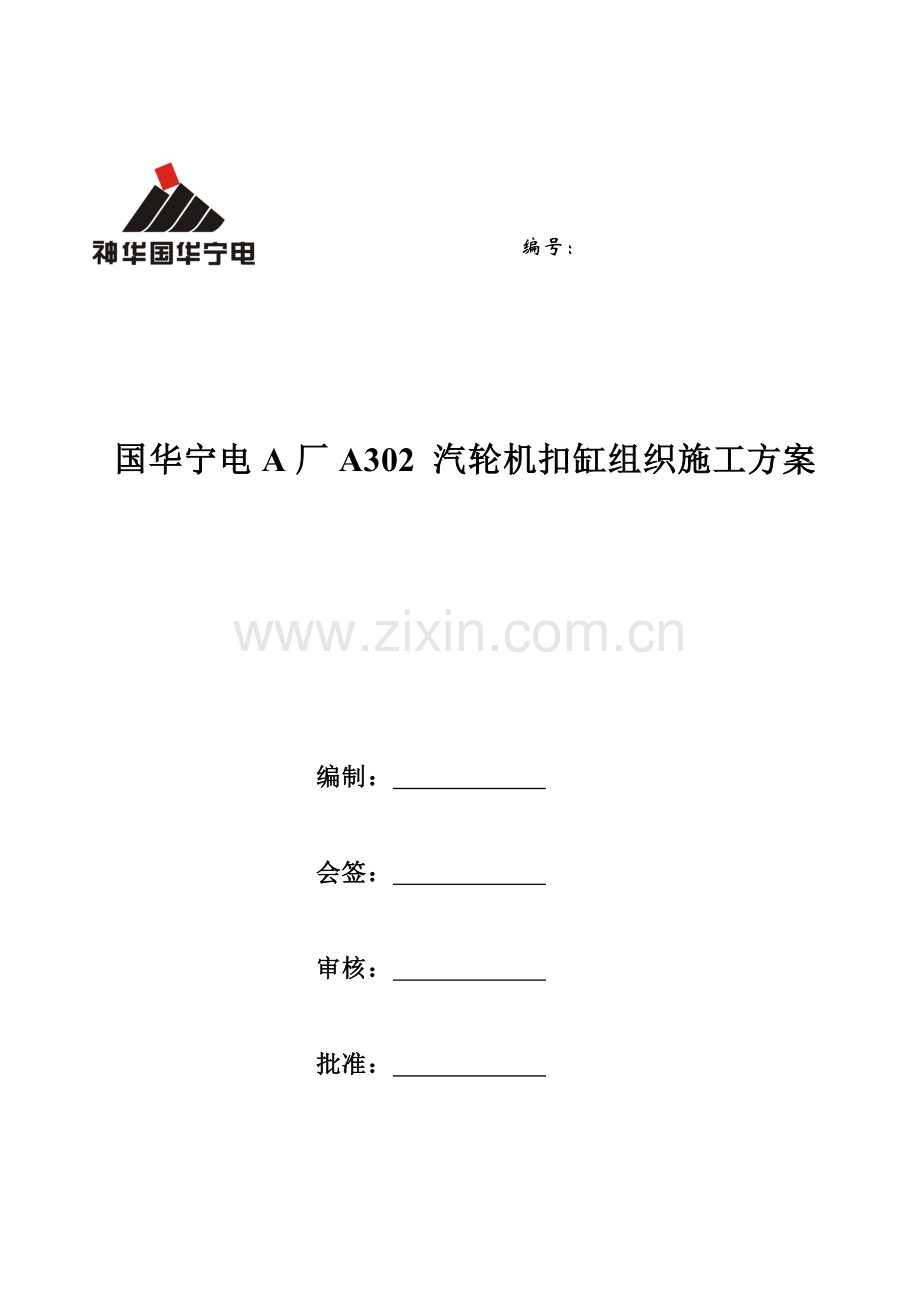

编号：

国华宁电A厂A302 汽轮机扣缸组织施工方案

编制：

会签：

审核：

批准：

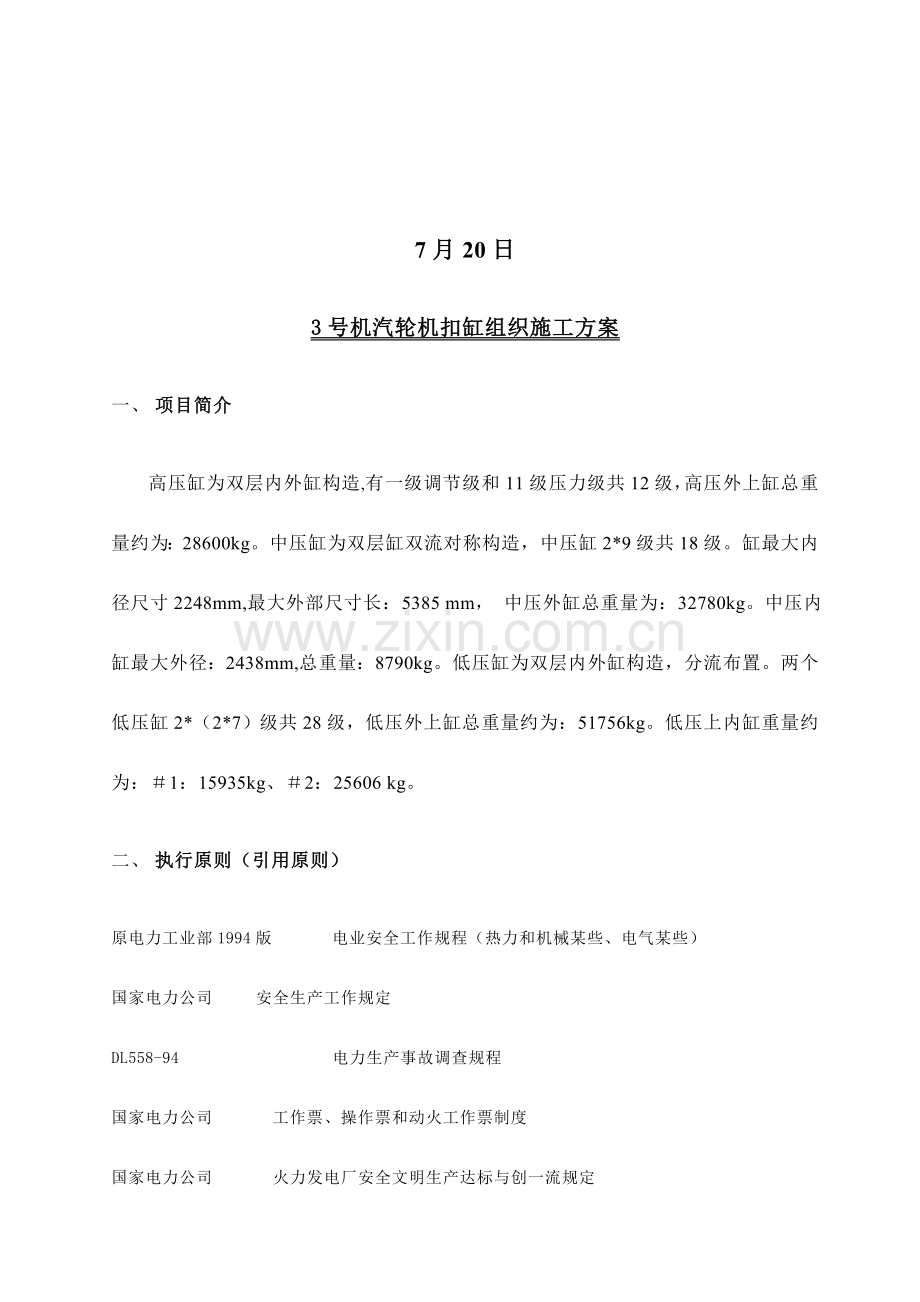

7月20日
3号机汽轮机扣缸组织施工方案
一、 项目简介
高压缸为双层内外缸构造,有一级调节级和11级压力级共12级，高压外上缸总重量约为：28600kg。中压缸为双层缸双流对称构造，中压缸2*9级共18级。缸最大内径尺寸2248mm,最大外部尺寸长：5385 mm， 中压外缸总重量为：32780kg。中压内缸最大外径：2438mm,总重量：8790kg。低压缸为双层内外缸构造，分流布置。两个低压缸2*（2*7）级共28级，低压外上缸总重量约为：51756kg。低压上内缸重量约为：＃1：15935kg、＃2：25606 kg。
二、 执行原则（引用原则）
原电力工业部1994版 电业安全工作规程（热力和机械某些、电气某些）
国家电力公司 安全生产工作规定
DL558-94 电力生产事故调查规程
国家电力公司 工作票、操作票和动火工作票制度
国家电力公司 火力发电厂安全文明生产达标与创一流规定
国家电力公司 DL/ T 电力建设施工及验收技术规范
建质（1996 ）111号 火电施工质量检查及评估原则
国电安（）589号 防止电力生产重大事故二十五项重点规定
电综（1998）179号 火电机组启动验收性能实验导则
国电安运技（1998）20号 电力工业技术监督规定汇编
北京国华发电有限责任公司 国华发电管理系统中各有关子系统
国华宁电公司 各管理子系统、检修规程、技术监督制度和点检定修技术文献
三、组织机构及职责
组织机构:
领导小组组长：邓晓峰
成员：丁连生 胡剑 张丛 洪兵 李俊岭 张学勤
渠福来 汤谦勇 检修公司负责人
项目负责人：干忠明

职责:
领导小组职责:全面负责汽轮机扣缸工作管理
成员职责:负责汽轮机扣缸现场管理及技术管理
项目负责人职责:负责汽轮机扣缸现场工作安排及协调,负责施工质量及安全。
四 、施工方案
1、扣高压缸：
1.1、检查扣缸工作各种条件已经具备。
1.2、确认缸内各项检修工作已所有结束，各种技术记录和缺陷解决记录完整无缺、精确无误，经验收合格。
1.3、汽缸、隔板套、轴封套、隔板、螺栓、螺帽、销子、垫圈等零部件清理、检查、测量、探伤等结束，符合规定。
1.4、转子探伤等工作已结束。
1.5、转子和轴承检修工作已经结束，经验收合格。
1.6、与扣缸关于班组检修工作已结束，具备扣缸条件。
1.7、已办好“扣缸签证书”。
1.8、准备好扣盖用机、工具。清理检查吊具、钢丝绳、链条葫芦。
1.9、拟定扣盖组织机构，统一指挥。
1.10、参加扣盖所有人员进行安全、技术交底。
1.11、扣缸前告知关于人员到场。
1.12、彻底清理汽内下缸、外下缸，取下#1抽汽管、汽缸疏水管、高压进汽管、高压排汽管、轴封蒸汽管堵板，确认各管内无异物，清理干净，并用压缩空气吹过的确畅通。
1.13、用内窥镜检查确认高压缸下部各管道内无任何异物。
1.14、在挂耳和支承块及底销上涂MoS2，然后将内下缸平稳吊入。内下缸吊入时应有专人在外下缸内监视，保证各抽汽管、进汽管上下对准后，方可缓慢落下。
1.15、清理各轴封套，各底销、轴封套槽、挂耳结合面涂MoS2，分别吊入先后内轴封套下半部，分别吊装前、后外轴封套下半部，并加入垫片,打入定位销，上紧螺丝。
1.16、各轴封套就位时，检查确认轴封块安装方向对的。
1.17、清理各隔板套、隔板及下部蒸汽室各底销、隔板套槽、隔板槽、挂耳结合面涂MoS2，分别吊入各隔板套、各级隔板及下部蒸汽室。
1.18、#1、#2轴承下半部及外油挡下半某些别吊装就位。
1.19、转子吊装前再次检查下缸各部件安装确认各汽封块安装方向对的。对的。
1.20、清理高压转子，检查危急保安器鸭嘴板及控制装置已装好，将高压转子吊装就位。吊装时要调节水平与下缸一致。
1.21、转子就位后复测通流间隙应与组装记录相似。
1.22、#1、#2轴承上半部暂时安装并紧固好。
1.23、用分体油顶、螺旋千斤顶或大撬杆先后移动转子，做半缸轴向窜动测量。
1.24、盘动转子进行检查，汽缸内部应无金属摩擦声。
【警告!注意：检查专用吊具完整、钢丝绳断股及葫芦滑链】
1.25、将高压转子置于轴向冷态位置，清理隔板套高压蒸汽室及平衡活塞轴封套，各中分面涂密封涂料，分别吊装就位。
1.26、清理高压内上缸，装上导向杆，中分面涂密封涂料，将高压内上缸吊装就位。
1.27、吊装内上缸时，应调节好水平，使汽缸四角高度差不大于2mm（如下汽缸水平面为基准），方可缓慢落下。
1.28、用螺栓加热器热紧高压内缸中分法兰螺栓。
1.29、清理吊装前、后上半内轴封套及隔板套，中分面涂密封涂料，打入定位销，紧固中分面螺栓并锁定。
1.30、用分体油顶、螺旋千斤顶或大撬杆先后移动转子，做高压转子全实缸轴窜测量，应与半缸轴窜值一致。
1.31、盘动转子进行检查，汽缸内部应无金属摩擦声。
1.32、清理外上缸及其导汽管进汽短管密封环，在各密封环、滑销及滑销槽涂MoS2，装上导向杆，各中分面涂密封涂料，清理检查吊具并将外上缸平稳吊装就位。
1.33、吊装外上缸时,应调节水平，使汽缸四角高度差不大于2mm（如下汽缸水平面为基准），方可缓慢落下。
【警告!防止触电】
1.34、用螺栓加热器热紧高压外缸中分面法兰螺栓。
1.35、前、后外轴封管道法兰复装，更换密封垫。
1.36、高压上部进汽导汽管法兰复装，更换密封垫，用螺栓加热器热紧法兰螺栓。
1.37、高压外端前、后轴封径向间隙检查，并与修前数据进行比较分析，满足安装规定。
1.38、高压外缸上销子堵板安装，更换密封垫。
1.39、热工有关测量元件安装就位。
2、扣中压缸：
2.1、检查扣缸工作各种条件已经具备。
2.2、确认缸内各项检修工作已所有结束，各种技术记录和缺陷解决记录完整无缺、精确无误，经验收合格。
2.3、汽缸、隔板套、轴封套、隔板、螺栓、螺帽、销子、垫圈等零部件清理、检查、测量、探伤等结束，符合规定。
2.4、转子叶片测频等工作已结束。
2.5、转子和轴承检修工作已经结束，经验收合格。
2.6、与扣缸关于班组检修工作已结束,具备扣缸条件。
2.7、已办好“扣缸签证书”。
2.8、准备好扣盖用机、工具。清理检查吊具、钢丝绳、链条葫芦。
2.9、拟定扣盖组织机构，统一指挥。
2.10、参加扣盖所有人员进行安全、技术交底。
2.11、缸前告知关于人员到场。
2.12、彻底清理汽内下缸、外下缸，取下#3、#4抽汽管、汽缸疏水管、中压进汽管、轴封蒸汽管堵板，确认各管内无异物，清理干净，并用压缩空气吹过的确畅通。
2.13、用内窥镜检查确认中压缸下部各管道内无任何异物。
2.14、在挂耳和支承块及底销上涂MoS2，然后将内下缸平稳吊入。内下缸吊入时应有专人在外下缸内监视，保证各抽汽管、进汽管上下对准后，方可缓慢落下。
2.15、清理各轴封套，各底销、轴封套槽、挂耳结合面涂MoS2，分别吊入先后内轴封套下半部，分别吊装前、后外轴封套下半部，并加入垫片,打入定位销，上紧螺丝。
2.16、各轴封套就位时，检查确认轴封块安装方向对的。
2.17、清理各隔板套、隔板，各底销、隔板套槽、隔板槽、挂耳结合面涂MoS2，分别吊入各隔板套、各级隔板。确认各汽封块安装方向对的。
2.18、#3、#4轴承下半部及外油挡下半某些别吊装就位。
2.19、转子吊装前再次检查下缸各部件安装对的。
2.20、清理中压转子，将中压转子吊装就位。吊装时要调节水平与下缸一致。
2.21、转子就位后复测通流间隙应与组装记录相似。
2.22、#3、#4轴承上半部暂时安装并紧固好。
2.23、用分体油顶、螺旋千斤顶或大撬杆先后移动转子，做半缸轴向窜动测量。
2.24、盘动转子进行检查，汽缸内部应无金属摩擦声。
【警告!注意：检查专用吊具完整、钢丝绳断股及葫芦滑链】
2.25、将中压转子置于轴向冷态位置，清理中压内上缸，装上导向杆，各中分面涂密封涂料，将中压内上缸吊装就位。
2.26、吊装内上缸时，应调节水平，使汽缸四角高度差不大于2mm（如下汽缸水平面为基准），方可缓慢落下。
【警告!防止触电】
2.27、用螺栓加热器热紧中压内缸中分法兰螺栓。
2.28、清理吊装前、后上半内轴封套及隔板套，中分面涂密封涂料，打入定位销，紧固中分面螺栓并锁定。
2.29、用分体油顶、螺旋千斤顶或大撬杆先后移动转子，做中压转子全缸轴窜测量，应与半缸轴窜值一致。
2.30、盘动转子进行摩擦检查， 汽缸内部无金属摩擦声。
2.31、清理外上缸及其导汽管法兰密封面，在各滑销及滑销槽涂MoS2，装上导向杆，各中分面涂密封涂料，清理检查吊具并将外上缸平稳吊装就位。
2.32、吊装外上缸时,应调节水平，使汽缸四角高度差不大于2mm（如下汽缸水平面为基准），方可缓慢落下。
【警告!防止触电】
2.33、用螺栓加热器热紧中压外缸中分面法兰螺栓。
2.34、前、后外轴封上半部就位，紧好水平、垂直结合面及管道法兰螺栓。
2.35、中压上部进汽导汽管法兰复装，更换密封垫，用螺栓加热器热紧法兰螺栓。
2.36、中压外端前、后轴封径向间隙检查，并与修前数据进行比较分析，满足安装规定。
2.37、热工有关测量元件安装就位。
3、扣#1/#2低压缸
3.1、检查扣缸工作各种条件已经具备。
3.2、确认缸内各项检修工作已所有结束，各种技术记录和缺陷解决记录完整无缺、精确无误，经验收合格。
3.3、汽缸、隔板套、轴封套、隔板、螺栓、螺帽、销子、垫圈等零部件清理、检查、测量、探伤等结束，符合规定。
3.4、转子叶片测频等工作已结束。
3.5、转子和轴承检修工作已经结束，经验收合格。
3.6、与扣缸关于班组检修工作已结束,具备扣缸条件。
3.7、已办好“扣缸签证书”。
3.8、准备好扣盖用机、工具。清理检查吊具、钢丝绳、链条葫芦。
3.9、拟定扣盖组织机构，统一指挥。
3.10、参加扣盖所有人员进行安全、技术交底。
3.11、缸前告知关于人员及业主到场。
3.12、彻底清理汽内下缸、外下缸，取下#5、#6、#7、#8抽汽管、轴封蒸汽管堵板，确认各管内无异物，清理干净，并用压缩空气吹过的确畅通。 3.13、用内窥镜检查确认低压缸下部各管道内无任何异物。
3.14、在挂耳和支承块及底销上涂MoS2，然后将低压#1、#2内下缸及下隔板套、隔板平稳吊入。
3.15、低压#1、#2内下缸及下隔板套、隔板吊入时应有专人在外下缸内监视，保证各抽汽管、进汽管上下对准后，方可缓慢落下。
3.16、检查确认轴封块安装方向对的。
3.17、清理各隔板套、隔板，各底销、隔板套槽、隔板槽、挂耳结合面涂MoS2，分别吊入各隔板套、各级隔板。确认各汽封块安装方向对的。
3.18、#5、#6、#7、#8轴承下半部及外油挡下半某些别吊装就位。
3.19、转子吊装前再次检查下缸各部件安装对的。
3.20、清理低压#1、#2转子，将低压#1、#2转子吊装就位。吊装时要调节水平与下缸一致。
3.21、转子就位后复测通流间隙应与组装记录相似。
3.22、#5、#6、#7、#8轴承上半部暂时安装并紧固好。
3.23、用分体油顶、螺旋千斤顶或大撬杆先后移动转子，做半缸轴向窜动测量。
3.24、将#1、#2低压转子置于轴向冷态位置。
3.25、清理低压#1内上缸，装上导向杆，各中分面涂密封涂料，将低压#1内上缸吊装就位。
3.26、吊装低压#1内上缸时，应调节水平，使汽缸四角高度差不大于2mm（如下汽缸水平面为基准），方可缓慢落下。
【警告!防止触电】
3.27、用螺栓加热器热紧低压#1内缸中分法兰螺栓。
3.28、清理吊装隔板及隔板套上半某些，中分面涂密封涂料，打入定位销，紧固中分面螺栓并锁定。
3.29、用分体油顶、螺旋千斤顶或大撬杆前移动转子，做低压转子轴窜测量，应与半缸轴窜值一致。
3.30、盘动转子进行摩擦检查，汽缸内部无金属摩擦声。
3.31、清理低压#2内上缸，装上导向杆，各中分面涂密封涂料，将低压#2内上缸吊装就位。
3.32、吊装低压#2内上缸时，应调节水平，使汽缸四角高度差不大于2mm（如下汽缸水平面为基准），方可缓慢落下。
3.33、用分体油顶、螺旋千斤顶或大撬杆先后移动转子，做转子轴向窜动测量。应与半缸轴窜值一致。
【警告!防止触电】
3.34、用螺栓加热器热紧低压#2内缸中分法兰螺栓。
3.35、复装低压进汽短管。
3.36、清理外上缸及其连通管法兰密封面，在各滑销及滑销槽涂MoS2，装上导向杆，各中分面涂密封涂料，清理检查吊具并将外上缸平稳吊装就位，
3.37、吊装外上缸时,应调节水平，使汽缸四角高度差不大于2mm（如下汽缸水平面为基准），方可缓慢落下。
3.38、用塞尺测量并记录低压汽缸水平中分面间隙。
3.39、运用敲击板手、汽动板手或液压板手紧固低压外缸水平结合面螺栓。
3.40、进入低压缸内复装冷却水喷水管接头。
3.41、进入低压缸内复装排汽分流环
3.42、封闭低压缸人孔门。
3.43、复装低压外缸进汽口与内缸连接密封板螺栓，并吊出连接板。
3.44、复装中压缸－#1低压缸、中压缸－#2低压缸蒸汽连通管；
3.45、热工有关测量元件安装就位。

五、工期进度图

六、安全办法
1、扣缸工作开始前，必要核对工作票、危险预控单、风险评估、应急预案齐全并
准的确用；对工作人员进行行为观测。扣缸应用专用工具，钢丝绳及吊车大钩、抱闸等进行仔细检查，保证起吊工作安全可靠。使用专用起重工具，起吊前应当遵守《安规》第691条规定进行检查。
2、工作场合设立围拦，围拦出口保卫人员24小时不间断值班，出入人员需有上缸允许证。
3、工作场合内孔洞盖上防护盖板或搭设检修平台。
4、起吊汽轮机本体部件时，必要由有有效资质专业起重工(专人)指挥并穿着标志服，有有效资质专业起重司机操纵天车；吊物下禁止站人。检查大盖起吊与否均衡时以及在整个起吊时间内，禁止工作人员将头部或手伸入汽缸法兰结合面之间。
5、设备零部件和专用工具要按照定置图摆放，放置要稳固。
6、易燃物要集中放置并妥善保管，破布、油棉纱等要及时清理，13.7米平台汽缸附近应配备10瓶左右干粉灭火器。
7、法兰口、管口要提前做好封闭准备工作。
8、上缸工作要穿合格连体工作服，在汽缸上行走或工作时要注意防止滑倒。
9、盘动转子时要有专人指挥，确认转子附近无人时方可盘动转子，此项工作人员衣着合格、扎紧袖口、纽扣扣整洁、不得戴线手套，任何人不得站在钢丝绳对面。
10、电源线应沿固定通道布置。
11、缸内照明应采用装置合格24伏行灯。
12、扣缸作业过程中，应及时清理作业现场，做到工完、料净、场地清。
13、在规定场地里注意不要碰坏设备。
14、选用恰当钢丝绳和专用夹具。必要是可以承受翻转时也许承受最大动负荷。
15、汽缸扣盖前应制定好作业方案及施工组织机构，并对作业人员进行安全、技术
交底。
16、参加作业起重工、钳工、热工、电气、电焊等人员必要是有经验技术工人并有相应工种上岗证，其他人员未经容许不得参加作业。
17、汽机扣盖前应对行车及其他专用工、机具进行检查，确认完好无损。
18、参加扣盖作业人员必要穿连体工作服，随身不得携带工具以外其她物品。
19、扣盖作业时使用工具必要清点登记后统一保管，由工具管理人员负责登记工具使用状况，扣盖作业完毕后应清点核对，发现工具缺损时，应及时报告。
20、扣盖作业使用工具应用白布带绑孔作为保险绳，工具不使用时应交回工具管理员保管，不得随意放置。
21、扣盖作业时，任何人不得将身体任何部位伸入上、下缸法兰面之间。
22、如需在上、下缸和法兰面之间作业时（如涂汽缸密封脂）必要用方木将上半汽缸支承好方可进行作业。
23、在使用螺栓加热器前，必要仔细检查加热棒电缆有无损伤、漏电现象，否则不得使用，使用加热棒长度直径应与螺栓中心孔尺寸相符。
24、同一根螺栓不得长时间持续加热，防止加热棒损坏。
25、扣盖作业完毕后，应及时封闭导汽管、连通管口，防止异物落入汽缸内。
26、整个扣盖作业过程，应持续进行，不得半途停止，否则应重新检查。

七、技术办法
1、扣缸前下列项目应所有调节合格，并且记录齐全：
1.1、台板纵横销、汽缸立销间隙记录齐全；
1.2、汽缸水平结合面间隙记录齐全；
1.3、半实缸轴系找中心记录齐全；
1.4、汽缸水平度及转子轴颈扬度记录齐全；
1.5、汽封及通流某些间隙测量记录；转子定位尺寸记录齐全；
1.6、联轴器垫片厚度记录齐全；
1.7、推力间隙记录齐全；
1.8、汽轮机本体合金部件光谱复查和M32以上高温紧固件硬度复查记录齐全；
1.9、基本沉降观测记录齐全；
1.10、汽轮机转子测量记录齐全；
1.11、文献包中各种记录及签证齐全；
1.12、设备缺陷解决记录与签证齐全。
2、扣缸前检查下列各项应符合规定：
2.1、地脚螺栓固定状况完好；
2.2、半实缸联轴器找中心完毕；
2.3、汽缸与汽室内清洁无杂物，无漏掉工具，并确信连接管道内部清洁无异物；
2.4、汽缸内部部件金相实验完毕；
2.5、汽缸外露孔洞暂时封闭件准备齐全；
2.6、汽缸内在运营中也许松脱部件已采用锁紧办法。
3、汽轮机扣缸总体规定：
3.1、待所有检修工作结束后，可进行最后组装及扣缸工作。
3.2、组装工作开始前，应将下汽缸及轴承座内部件吊起，用抹布及压缩空气彻底清扫，将抽汽孔、疏水孔等处暂时堵板取出，认真检查汽缸、凝汽器、及轴承内部，必要去除一切杂物，用压缩空气检查各处压力表孔与否畅通。
3.3、扣缸工作从向汽缸内吊装第一种部件开始，到大盖就位，紧结合面螺栓，应持续进行,因特殊因素中断时，需指定专人看守汽缸。
3.4、扣缸前，应把汽缸内所有零部件用压缩空气吹扫清理一遍，扣缸时每一部件必要吹扫清理干净。
3.5、汽缸内所有螺栓均应有防松脱办法。
3.6、高、中、#1低、#2低四缸扣缸进度各自独立排，但有互有关联，高压缸和中压缸、#1低压缸和#2低压缸扣缸开始时间分别差一天，保证行车吊装持续性和运用率。
3.7、缸内零部件回装顺序应遵循先下后上，由前去后原则 ，下缸部套回装完毕后，吊入转子，然后回装上缸部套，用吊车盘动转子，检查有无金属磨擦声；拟定无摩擦声音后，方可正式扣缸。各部件回吊时，应参照附表中部件重量和最大尺寸选取适当起吊工具，选取起吊工具时同步考虑起吊过程中最大承重。
3.8、正式吊扣上缸前，需安健环专业人员、设备部专业人员、施工方专业人员、监理方专业人员共同检查签证并检查各部套水平面结合状况；
3.9、盘动转子，检查视听无问题后，吊起大盖200毫米，四周用方木垫好，均匀抹涂料，厚度约0.5毫米。
3.10、汽缸整个下落过程与揭缸时起吊过程同样，应注意保持汽缸内部无摩擦，保持结合面水平。
3.11、在汽缸未完全落靠前(大概5—10mm间隙)打入结合面定位销，使上下汽缸对的对准，才可将汽缸完全落靠。
3.12、在汽缸扣完后，应将导汽管口封好并贴上封条以免掉入杂物。
