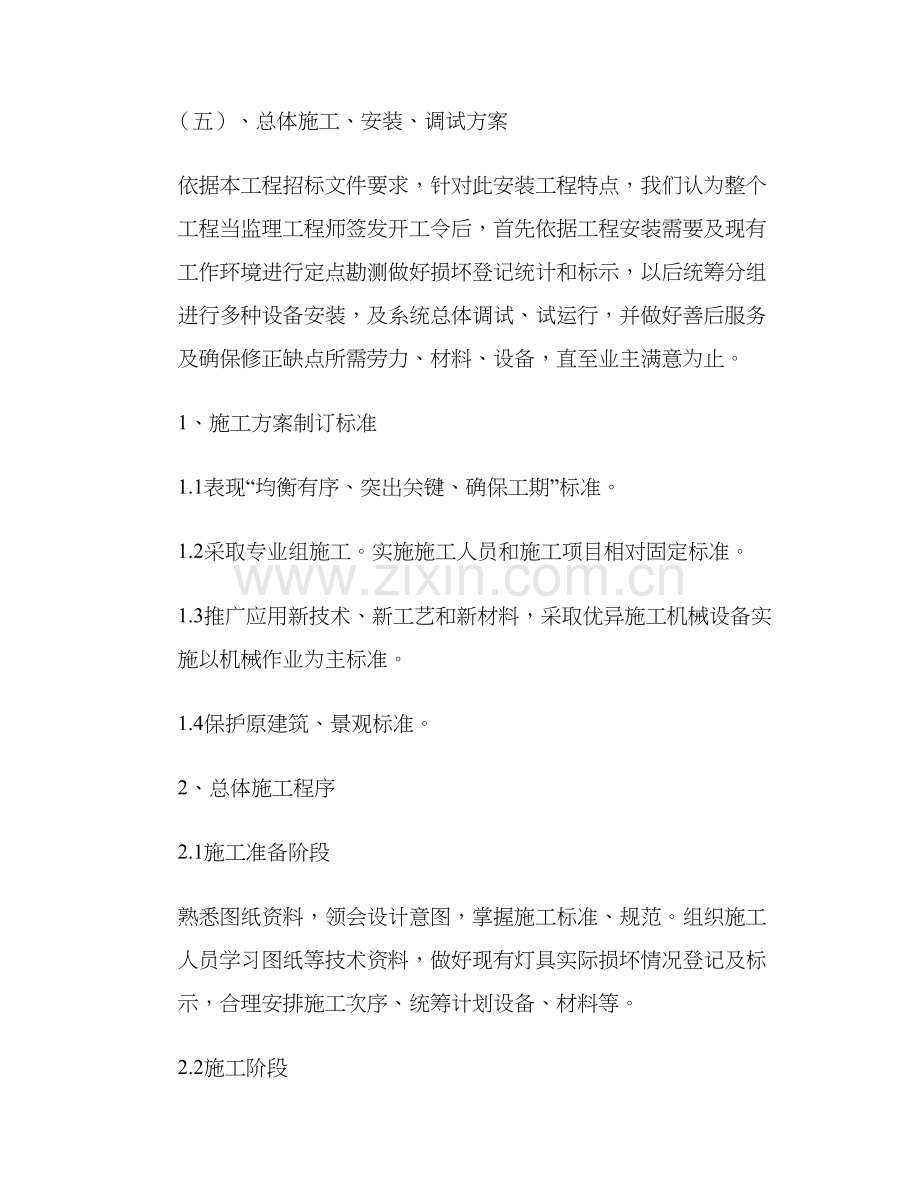

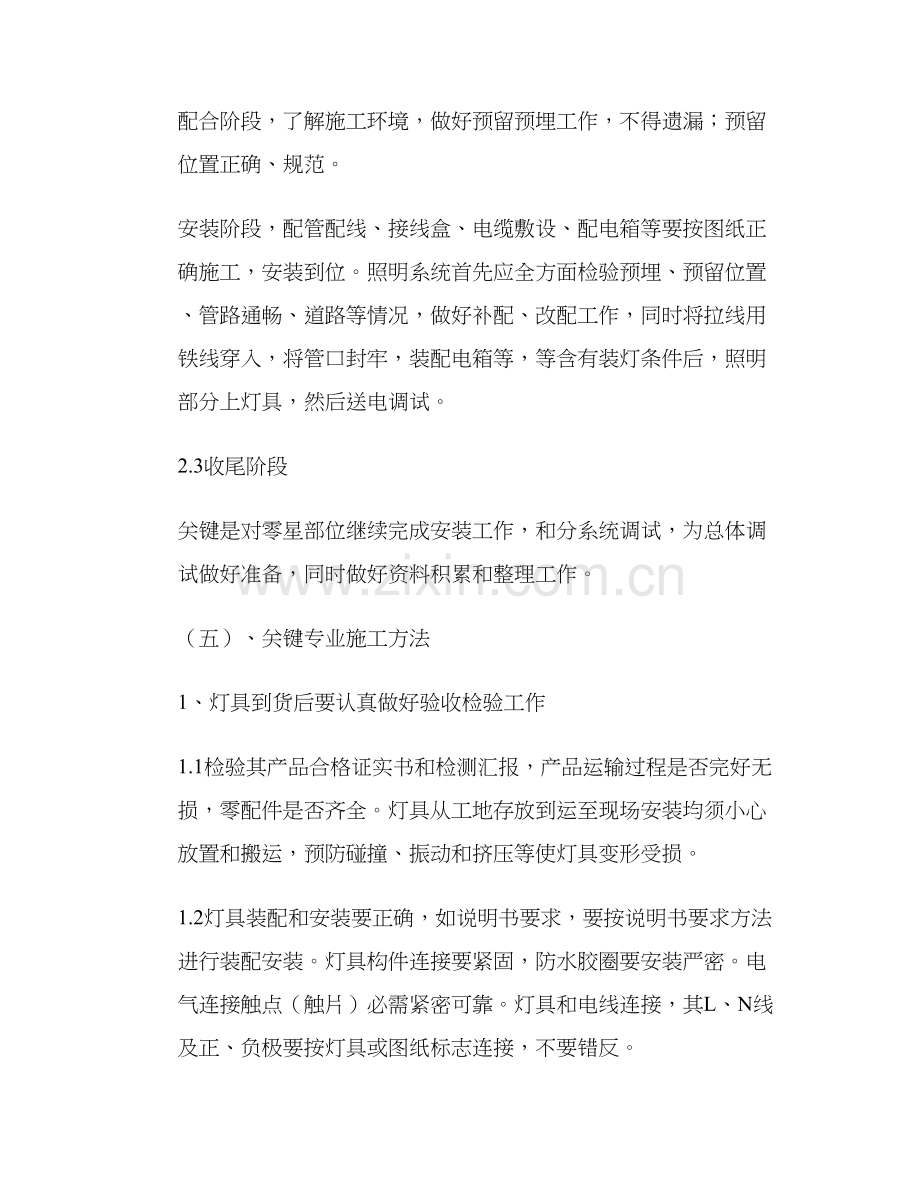

（五）、总体施工、安装、调试方案依据本工程招标文件要求，针对此安装工程特点，我们认为整个工程当监理工程师签发开工令后，首先依据工程安装需要及现有工作环境进行定点勘测做好损坏登记统计和标示，以后统筹分组进行多种设备安装，及系统总体调试、试运行，并做好善后服务及确保修正缺点所需劳力、材料、设备，直至业主满意为止。1、施工方案制订标准1.1表现“均衡有序、突出关键、确保工期”标准。1.2采取专业组施工。实施施工人员和施工项目相对固定标准。1.3推广应用新技术、新工艺和新材料，采取优异施工机械设备实施以机械作业为主标准。1.4保护原建筑、景观标准。2、总体施工程序2.1施工准备阶段熟悉图纸资料，领会设计意图，掌握施工标准、规范。组织施工人员学习图纸等技术资料，做好现有灯具实际损坏情况登记及标示，合理安排施工次序、统筹计划设备、材料等。2.2施工阶段配合阶段，了解施工环境，做好预留预埋工作，不得遗漏；预留位置正确、规范。安装阶段，配管配线、接线盒、电缆敷设、配电箱等要按图纸正确施工，安装到位。照明系统首先应全方面检验预埋、预留位置、管路通畅、道路等情况，做好补配、改配工作，同时将拉线用铁线穿入，将管口封牢，装配电箱等，等含有装灯条件后，照明部分上灯具，然后送电调试。2.3收尾阶段关键是对零星部位继续完成安装工作，和分系统调试，为总体调试做好准备，同时做好资料积累和整理工作。（五）、关键专业施工方法1、灯具到货后要认真做好验收检验工作1.1检验其产品合格证实书和检测汇报，产品运输过程是否完好无损，零配件是否齐全。灯具从工地存放到运至现场安装均须小心放置和搬运，预防碰撞、振动和挤压等使灯具变形受损。1.2灯具装配和安装要正确，如说明书要求，要按说明书要求方法进行装配安装。灯具构件连接要紧固，防水胶圈要安装严密。电气连接触点（触片）必需紧密可靠。灯具和电线连接，其L、N线及正、负极要按灯具或图纸标志连接，不要错反。2、电缆：需要替换或重新整改电缆敷设完成以后，立即测试相对相、相对地绝缘电阻，绝缘电阻不达标，应立即找出问题所在，杜绝不合格品进入下一道工序。2.1灯具接线以后，立即测量对地电阻，绝缘电阻不达标，应立即排查问题所在，然后调整。2.2不许可电缆敷设后不测电阻就接灯，也不许可接灯以后不测对地电阻就送电。2.3不按工序进行施工，完工后在电箱测试对地电阻不达标，故障排查会很困难。3、配电箱安装3.1量好尺寸位置放线，挖坑做基础，中间留进出柜台，找平，找正，用结构胶固定在楼面。3.2配电柜漆层应完整无损伤，固定电器支架应刷漆，柜内开关动作灵活、可靠，接线正确，相色、相序正确。3.3配电箱上母线应涂有黄（A）绿（B）红（C）黑（N）黄绿（PE）颜色。3.4进箱线缆和开关压接牢靠、可靠，盘内二次接线正确固定牢靠，导线和端子排连接紧密，标志清楚、齐全。4、电缆敷设4.1电缆敷设包含：开箱检验、架线盘、敷设、锯断、固定、配合试验、临时封头、挂牌。4.2敷设电缆前准备工作4.2.1选定接头位置,依据电缆到货盘长进行配盘；4.2.2检验电缆电压等级、型号、截面是否符合要求，其表面有没有损伤，并用兆欧表对其绝缘性能进行测试，合格后依次按次序编号排放；4.2.3检验电缆质量说明书是否齐全，对阻燃电缆是否有国家相关部门颁发检验合格汇报。4.3电缆线路敷设和安装通常要求：4.3.1电缆型号、电压、规格应符合设计要求；4.3.2电缆外观应无损伤，绝缘良好，当对电缆密封有怀疑时，应进行潮湿判定； 4.3.3电缆放缆支架应放置稳妥，钢轴强度和长度应和电缆盘重量和宽度相配合；4.3.4敷设前应按设计实际路径计算每根电缆长度，合理安排每根电缆，降低电缆接头；4.3.5在带电区域内敷设电缆，应有可靠安全方法；4.3.6电缆敷设时，不应损坏电缆沟、箱梁、电缆井和人井防水防火层。4.3.7并联使用电力电缆其长度、型号、规格应相同。4.3.8电力电缆在终端头和接头周围应留用备用长度。4.4电缆各支持点间距离应符合设计要求，水平敷设时电缆各支持点间距离为400mm，垂直敷设时电缆各支持点距离为1000mm，全塑型电力电缆水平敷设沿支架固定时，支持点间距离许可800mm。4.5电缆敷设时，电缆应从盘上端引出，不应使电缆在支架上及地面磨擦拖拉。垂直固定点电缆外层和夹具间应加预防电缆损伤保护垫层。电缆上不得有、电缆绞拧、护层折裂等未消除机械损伤。4.6机械牵引敷设电缆时，应在牵引头或钢丝网套和牵引钢缆之间装设防捻器，敷设电缆时牵引速度不宜超出15m/min。4.7在复杂条件下敷设大截面电缆时，应进行施工组织设计，确定敷设方法、线盘架设位置、电缆牵引方向，校核牵引力和侧压力，配置足够敷设人员和机具。4.8电力电缆接头部署应符合下列要求：4.8.1并列敷设电缆，其接头位置宜相互错开；4.8.2电缆明敷时接头，应用托板托置固定。4.9电缆敷设时应排列整齐，不宜交叉，加以固定，并立即装设标志牌。4.10标志牌装设应符合一列要求：4.10.1在电缆终端头，电缆接头、拐弯处、夹层内、箱梁及竖井两端、人井内等地方，电缆上应装设编号标志牌。交联电芯电缆，照明单芯电缆应加注相别；4.10.2标志牌上应注明线路编号，规格宜统一。当无编号时，应写明电缆型号、规格及起迄地点，并联使用电缆应有次序号，标志牌应能防腐，挂装应牢靠。4.11电缆固定，应符合下列要求：在下列地方将电缆加以固定：垂直敷设或超出45度倾斜敷设电缆在每个支架上；桥架上每隔2m处；4.11.1水平敷设电缆，在电缆首末两端及转弯、电缆接头处两端处；当对电缆间距有要求时，每隔5-10m处；4.11.2护层有绝缘要求电缆，在固定处应加绝缘衬垫；4.11.3缆进入电缆沟、箱梁、坚井、建筑物、盘(柜和穿入管子时，出入口应封闭，管口应密封。5、电缆终端头和中间头制作通常要求5.1电缆终端和接头制作时，由经过培训熟悉工艺专业人员持证上岗。5.2电缆终端及接头制作时，严格遵守制作工艺规程。5.3确保施工现场有消防器材，施工有临时电源。5.4型式、规格应和电缆类型如电压、芯数、截面、护层结构和环境要求相一致；5.5电力电缆接地应采取钢绞线或镀锡铜编织线。5.6电缆线芯连接金具，均采取符合标准连接管和接线端子，其内径应和电缆芯紧密配合，间隙不应过大；截面直径为线芯截面1.2-1.5倍,采取压接时,压接钳和模具应符合要求要求.5.7制作电缆终端接头前,应熟悉安装工艺资料,做好检验,并符合下列要求:5.7.1电缆绝缘情况良好,无受潮；塑料电缆内不得进水；5.7.2附件规格应和电缆一致；零部件应齐全无损伤；绝缘材料不得受潮；5.7.3施工用具齐全，便于操作，情况清洁，消耗材料齐备。5.8电缆终端和电气置连接，应符合现行国家标准电气置安装工程母线装置施工及验收规范相关要求。5.9电缆终端和接头制作要求：5.9.1制作电缆终端和接头一律采取配套工具，进行压接或焊接，从剥切电缆开始直至完成，缩短绝缘暴露时间。剥切电缆时不应损伤线芯和保留绝缘层。附加绝缘包绕、装配、热缩件等应清洁；5.9.2电缆终端和接头应采取加强绝缘、密封防潮、机械保护等方法；5.9.3电缆在剥切线芯绝缘、屏蔽、金属护套时，线芯沿绝缘表面至最近接地地点(屏蔽或金属护套端部最小间距应符合相关要求要求；5.9.4交联聚乙烯电缆头半导体带、屏蔽带包缠不超越应力锥中间最大处，锥体坡度匀称，表面光滑。剥除时不得损伤绝缘表面，屏蔽端部应平整；5.9.5铠装层应连接良好，不得中止，跨越线截面应符合规范要求。直埋电缆接头金属外壳及金属护层做防腐处理；5.9.6三芯电力电缆终端处金属护层必需接地良好；塑料电缆每相铜屏蔽和钢销应锡焊接地线。电缆经过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点互感器以下时，接地线应直接接地；接地点在互感器以上时，接地线应穿过互感器接地；5.9.7装配、组合电缆终端接头时，各部位间配合或搭接处必需采取堵漏、防潮密封方法。塑料电缆宜采取橡胶自粘带、粘胶带、胶粘剂(热熔胶热缩件等方法密封；塑料护套表面应打毛，粘接表面应用溶剂除去油污，粘接应良好；5.9.8电缆终端上应有显著相色标志，且应和系统相位相一致。5.10电缆防火和阻燃5.10.1对易受外部影响着火电缆密集场所或可能着火蔓延而酿成严重事故电缆回路，必需按调剂要求防火阻燃方法施工。5.10.2电缆穿过竖井用防火堵料密实封堵；在关键电缆沟中，按要求分段或用軟质耐火材料设置阻火墙；采取耐火或阻燃型电缆。5.10.3包带在绕包时，应拉紧密实，缠绕层数或厚度应符合材料使用要求。绕包完成后，每隔一定距离应绑扎牢靠。5.10.4在封堵电缆孔洞时，封堵应严实可靠，不应有显著裂缝和可见孔隙，孔洞较大者应加耐火衬板后再进行封堵。5.10.5每回路预留二个测试点。6、调试和交接验收6.1检测和试验6.1.1监理工程师或监造员应参与制造者工作，方便在设备发运前对设备进行目检。6.1.2监造范围包含定型试验和常规检验。6.1.3应该把选出作定型试验设备项目提交给监理工程师，在监理工程师核准后，并在试验前1周再把试验程序和试验方法提交给监理工程师核准。6.1.4应该把设备技术说明，同意试验程序，监造计划和多种必需文件复制件，寄给监理工程师和聘用监造代理人，使监造员能够进行常规检验和出席见证试验。6.1.5电气设备及电缆线路试验见本规范相关条款，不合格产品不得出厂。6.1.6全部电气设备及电缆，在安装前应进行电气测试，不合格产品严禁在工程中使用。6.2调试6.2.1供电和照明系统设计、安装、试验、接电和试运行，除符合国家相关标准及相适应国际标准外，还需符合当地供电部门相关要求。6.2.2系统安装完成后，应从部分到整个系统进行分部测试，其步骤分法，需经监理工程师或监理工程师代理人同意，方为有效。6.3系统联调6.3.1电气设备现场试验，可委托供电局或经供电局认可试验单位进行。试验标准应符合国家标准和能源部标准电气设备交接和预防性试验标准。向供电局提交电气设备试验及继电保护装置整定统计，经供电局检验，直至合格。6.3.2取得供电局同意后，方能接电和试运行。各项技术指标和功效必需符合相关标准及设计文件。6.3.3调试时，先每路进行调试，确保每一路灯具工作正常，再进行全方面调试。6.3.4交接验收在验收时要按下列进行检验：6.3.4.1电缆规格应符合要求；排列整齐，无机械损伤；标志牌应装设齐全、正确、清楚。6.3.4.2电缆固定、弯曲半径、相关距离和相序排列等应符合设计要求。6.3.4.3电缆终端相色正确，电缆支架等金属部件防腐层应完好。6.3.4.4在验收时，应提交电缆路径协议文件，变更设计证实文件和完工图，制造商提供产品说明书，试验统计，合格证件及安装图纸等技术文件。
