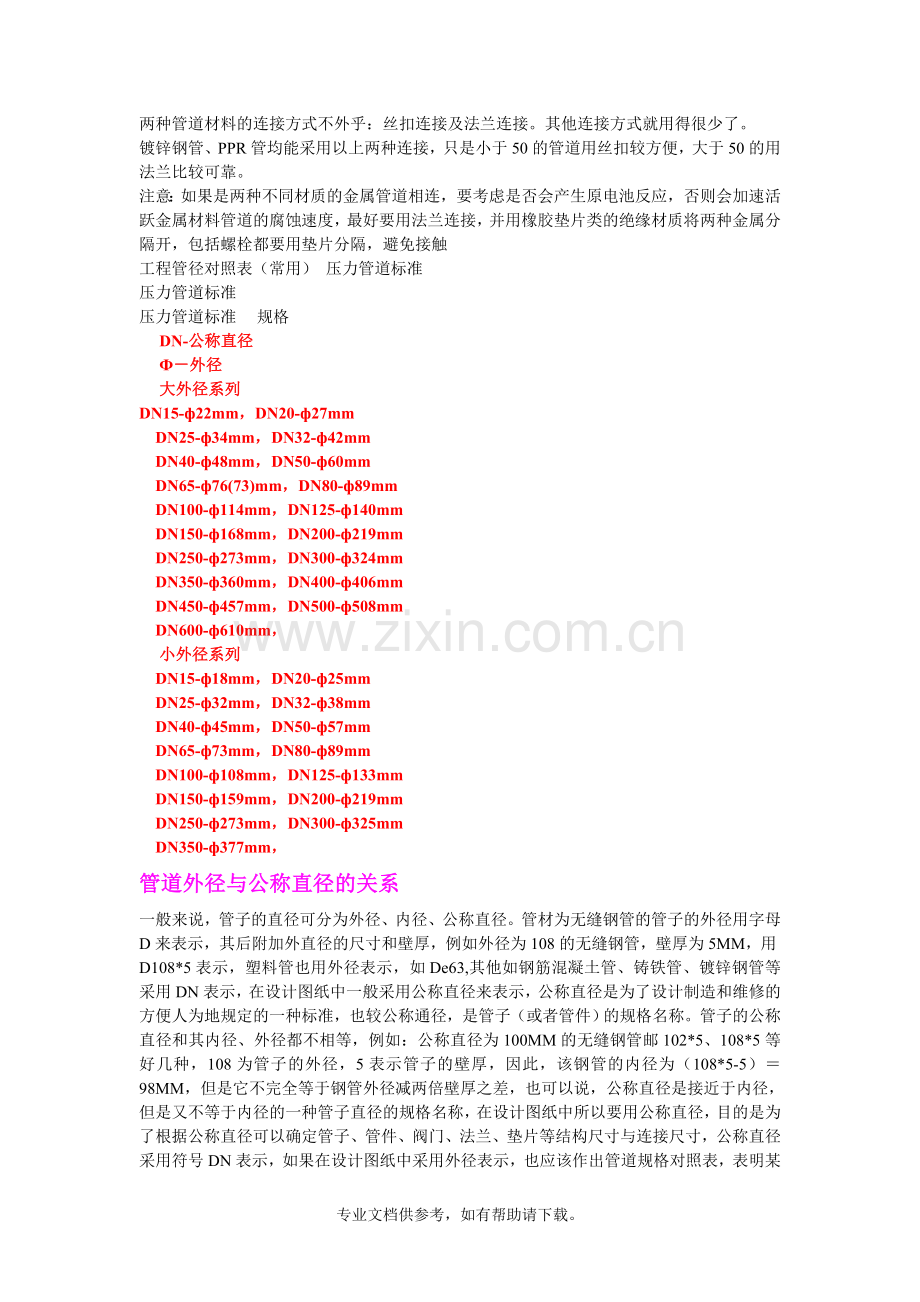

钢管公称直径与钢管实际外径的对照表.doc

钢管公称直径与钢管实际外径的对照表1 英寸=25.4毫米 =8英分 1/2 是 四分(4英分) DN15 3/4 是 六分(6英分) DN20 2分管 DN84分管 DN15 6分管 DN20 1 DN25 1.2 DN32 1.5 DN40 2 DN50 2.5 DN65 3 DN80 4 DN100 5 DN125 6 DN150 8 DN200 10 DN250 12 DN300 GB/T50106-2001 关于DN与De的区别： 1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下： 4分管：4/8英寸：DN15； 6分管：6/8英寸：DN20； 1寸管：1英寸：DN25； 寸二管：1又1/4英寸：DN32； 寸半管：1又1/2英寸：DN40； 两寸管：2英寸：DN50； 三寸管：3英寸：DN80（很多地方也标为DN75）； 四寸管：4英寸：DN100； De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式； 主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例，用DN、De两种标注方法如下： DN20 De25X2.5mm DN25 De32X3mm DN32 De40X4mm DN40 De50X4mm 等等。我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道； 但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。 两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。 镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。 注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触 工程管径对照表（常用） 压力管道标准压力管道标准 压力管道标准 规格 DN-公称直径 外径 大外径系列DN15-22mm，DN20-27mm DN25-34mm，DN32-42mm DN40-48mm，DN50-60mm DN65-76(73)mm，DN80-89mm DN100-114mm，DN125-140mm DN150-168mm，DN200-219mm DN250-273mm，DN300-324mm DN350-360mm，DN400-406mm DN450-457mm，DN500-508mm DN600-610mm， 小外径系列 DN15-18mm，DN20-25mm DN25-32mm，DN32-38mm DN40-45mm，DN50-57mm DN65-73mm，DN80-89mm DN100-108mm，DN125-133mm DN150-159mm，DN200-219mm DN250-273mm，DN300-325mm DN350-377mm，管道外径与公称直径的关系 一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的 专业文档供参考，如有帮助请下载。
