园水5-1
潜水泵安装分项工程质量检查评估表
工程名称： 部位：
保证项目
项 目
质 量 情 况
1
潜水泵规格、型号、扬程指标必须符合设计规定和施工规范规定
2
潜水泵座标高，泵进出口接头节点处理必须符合设计规定和施工规范规定
容许偏差项目
项 目
容许偏差
(mm)
实 测 值 （mm）
1
2
3
4
5
6
7
8
9
10
1
水泵座预埋高程
±2
2
水泵座预埋水平度
0。1
3
进水门流道中心线
与水泵中心偏差
3
4
相邻水泵间距偏差
±5
5
电源及信号线路进出孔密封
符合设计规定
6
电源线完整、无损伤、接头密封
符合设计规定
检查成果
保证项目
容许偏差项目
实测 点，其中合格 点，合格率 ％
评估等级
施工单位：
工程技术负责人：
核定等级
监理单位：
监理工程师：
年 月 日

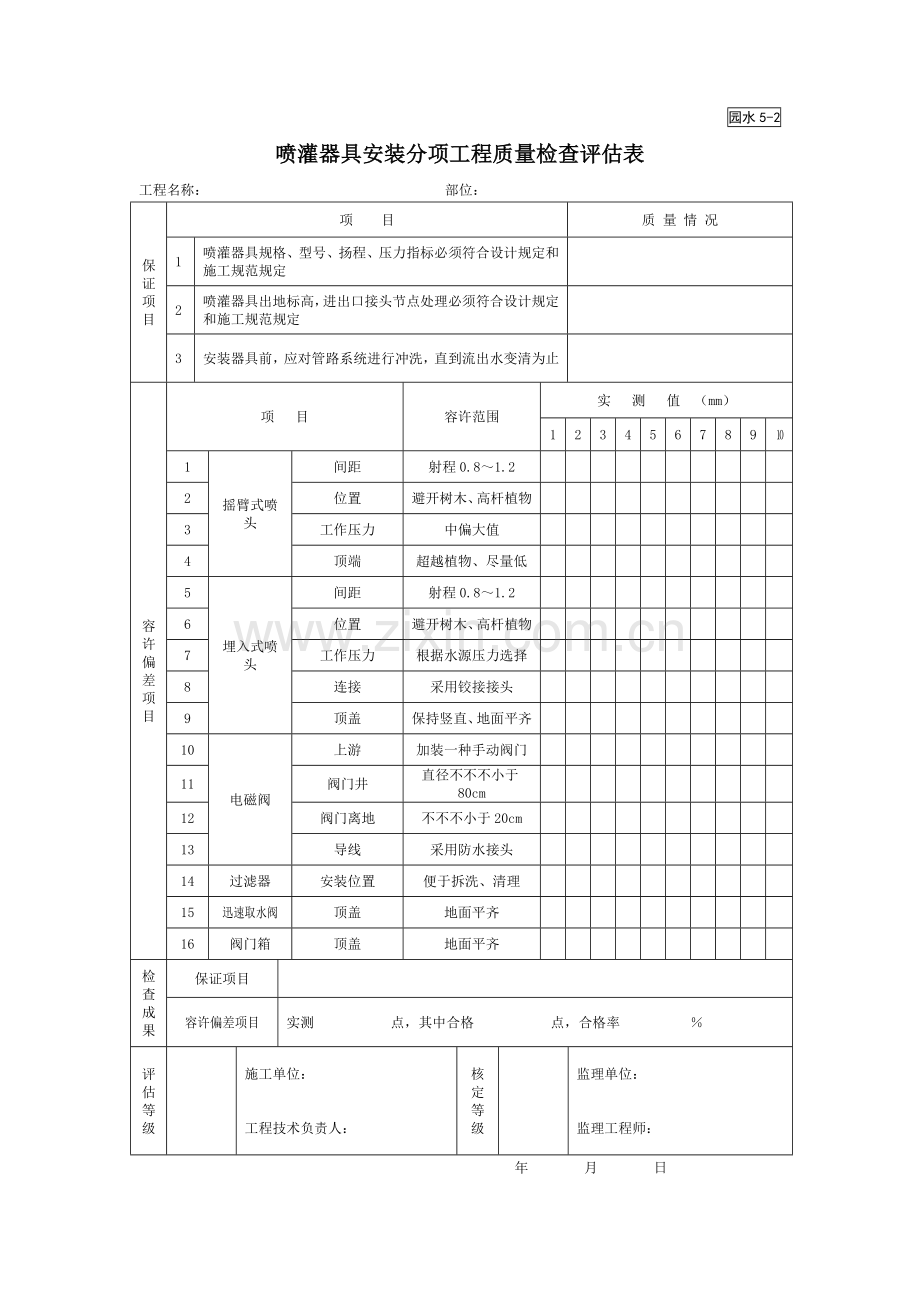

园水5-2
喷灌器具安装分项工程质量检查评估表
工程名称： 部位：
保证项目
项 目
质 量 情 况
1
喷灌器具规格、型号、扬程、压力指标必须符合设计规定和施工规范规定
2
喷灌器具出地标高，进出口接头节点处理必须符合设计规定和施工规范规定
3
安装器具前，应对管路系统进行冲洗，直到流出水变清为止
容许偏差项目
项 目
容许范围
实 测 值 （mm）
1
2
3
4
5
6
7
8
9
10
1
摇臂式喷头
间距
射程0.8～1.2
2
位置
避开树木、高杆植物
3
工作压力
中偏大值
4
顶端
超越植物、尽量低
5
埋入式喷头
间距
射程0.8～1.2
6
位置
避开树木、高杆植物
7
工作压力
根据水源压力选择
8
连接
采用铰接接头
9
顶盖
保持竖直、地面平齐
10
电磁阀
上游
加装一种手动阀门
11
阀门井
直径不不不小于80cm
12
阀门离地
不不不小于20cm
13
导线
采用防水接头
14
过滤器
安装位置
便于拆洗、清理
15
迅速取水阀
顶盖
地面平齐
16
阀门箱
顶盖
地面平齐
检查成果
保证项目
容许偏差项目
实测 点，其中合格 点，合格率 ％
评估等级
施工单位：
工程技术负责人：
核定等级
监理单位：
监理工程师：
年 月 日
园水5-3
园林灯具安装分项工程质量检查评估表
工程名称： 部位：
保证
项目
项 目
质量状况
1
灯具规格、型号、性能指标必须符合设计规定和施工规范规定
2
灯座标高，电线进出口接头节点处理必须符合设计规定和施工规范规定
3
潮湿环境、水下灯具必须使用24伏如下低压
4
潮湿、水下环境必须使用防水接头
基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
灯位对
2
基础稳固
3
灯向对、固定牢固
4
灯杆垂直
5
电线连接牢固
6
下部接线箱橡胶圈、
盖板齐全
7
接地良好，防松装置齐全
8
线管内径不不不小于
电缆外径1.5倍
9
电缆埋设深度
符合设计规定
10
电缆与树木间距规定
乔木主干1.5m
灌木丛0.5m
古树名木3.0m
11
接地线、接零线必须分开
12
电缆金属护层
不得当作接地线
检查成果
保证项目
基本项目
检查 项，其中优良 项，优良率 %
评估等级
施工单位：
工程技术负责人：
核
定
等
级
监理单位：
监理工程师：
年 月 日
园水5-4
排疏板排水系统安装分项工程质量检查评估表
工程名称：
保证
项目
项 目
质量状况
1
排水材料规格、型号、性能指标必须符合设计规定和施工规范规定
2
排水材料接头节点处理必须符合设计规定和施工规范规定
3
波纹管、多孔管、集水管等配件均应符合设计规定和施工规范规定
基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
铺设面清除凸起物、打扫
2
填平凹坑、砂浆找平
3
一端开始、搭接延伸
4
垂直面固定牢固
5
搭接处底板、无纺布
分别搭接
6
边缘处无纺布反折，
包住底板
7
管接处连同管头完全包住
8
回填土及时均匀
检查成果
保证项目
基本项目
检查 项，其中优良 项，优良率 %
评估等级
施工单位：
工程技术负责人：
核
定
等
级
监理单位：
监理工程师：
年 月 日
园水--5
塑料管线（给水）安装分项工程质量检查评估表
工程名称： 部位：
保证项目
项 目
质 量 情 况
1
管线材料品种、型号、规格、性能应符合设计规定和质量原则
2
管线材料品种、型号、规格、性能应与质保单数据相符，并具有出厂合格证
3
阀门、接头、喷头型号、规格、耐压强度应符合设计规定
4
管槽开挖中心位置、槽底高程应符合设计和规范规定
基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
管线铺设
管道平顺放入
回填土要分层压实
2
管线连接
热熔对接树脂均匀
熔接牢固不渗水
3
管阀连接
管阀连接牢固紧密
水流方向对
不得悬空和扭曲
4
竖井
位置对
顶盖标高符合规定
5
喷头
安装位置对
喷头标高符合使用规定
容许偏差项目
项 目
容许偏差(mm)
实 测 值 （mm）
1
2
3
4
5
6
7
8
9
10
1
管槽开挖
槽底标高
0、–30
2
中心线两侧宽度
不不不小于设计规定
3
槽底边坡
不不不小于设计规定
4
管道铺设
管道标高
±10
5
中线位移
15
6
垂直位移
±2
7
阀门
垂直度
±2
8
喷头
标高规定
±2
9
垂直度
±2
检查成果
保证项目
基本项目
检查 项，其中优良 项，优良率 ％
容许偏差项目
实测 点，其中合格 点，合格率 ％
评估等级
施工单位：
工程负责人：
核定等级
监理单位：
监理工程师：
年 月 日
园水--6
塑料管线（排水）安装分项工程质量检查评估表
工程名称： 部位：
保证项目
项 目
质 量 情 况
1
管线材料品种、型号、规格、性能应符合设计规定和质量原则
2
管线材料品种、型号、规格、性能应与质保单数据相符，并具有出厂合格证
3
管槽开挖中心位置、槽深和坡降应符合设计和规范规定
4
管道铺设不得有逆坡，管身不得起伏不平
5
回填土不得有石块、砖屑等杂物
基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
管线铺设
管道平顺放入
回填土要分层压实
2
管线连接
热熔对接树脂均匀
熔接牢固不渗水
不得悬空和扭曲
3
窨井
位置对
顶盖标高符合规定
4
出口
安装位置对
标高符合使用规定
容许偏差项目
项 目
容许偏差(mm)
实 测 值 （mm）
1
2
3
4
5
6
7
8
9
10
1
管槽开挖
槽底标高
0、–30
2
中心线两侧宽度
不不不小于设计规定
3
槽底边坡
不不不小于设计规定
4
管道铺设
管道标高
±10
5
中线位移
15
6
纵向坡降
符合设计规定
7
窨井
长、宽
±20
8
底高
±10
9
顶高
±10
检查成果
保证项目
基本项目
检查 项，其中优良 项，优良率 ％
容许偏差项目
实测 点，其中合格 点，合格率 ％
评估等级
施工单位：
工程负责人：
核定等级
监理单位：
监理工程师：
年 月 日
