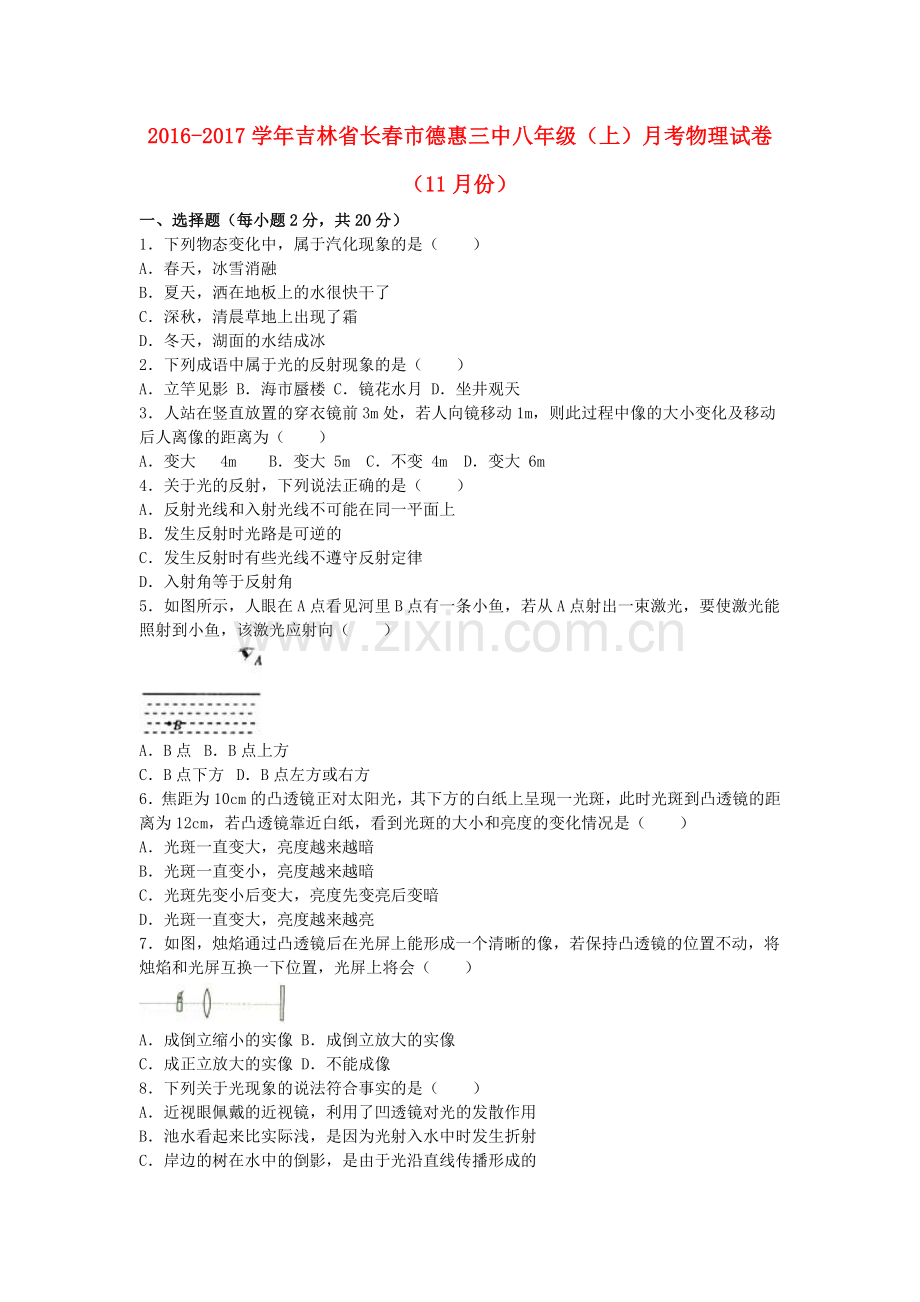

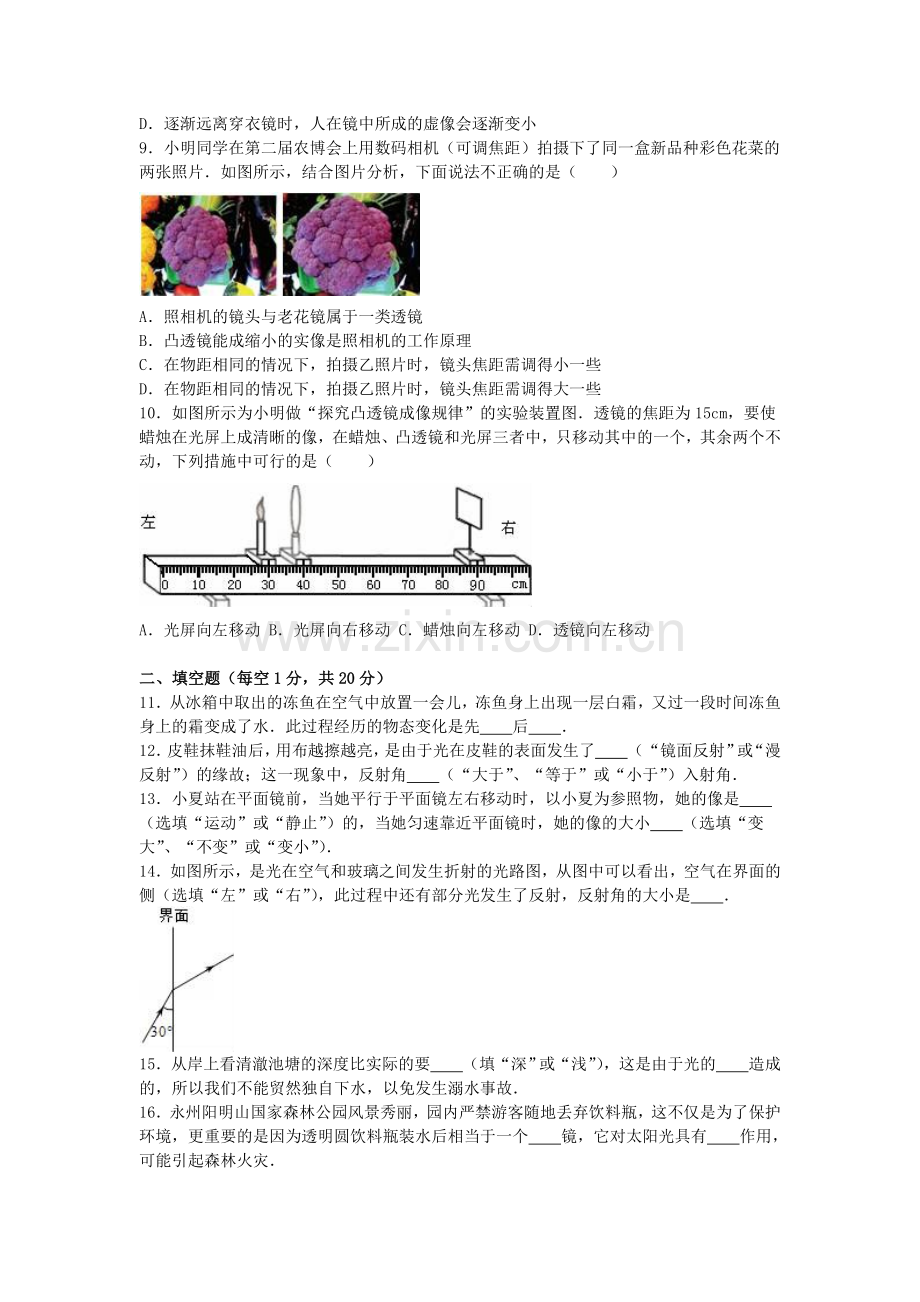

八年级物理上学期11月月考试卷含解析-新人教版2.doc

2016-2017学年吉林省长春市德惠三中八年级（上）月考物理试卷（11月份）一、选择题（每小题2分，共20分）1下列物态变化中，属于汽化现象的是（）A春天，冰雪消融B夏天，洒在地板上的水很快干了C深秋，清晨草地上出现了霜D冬天，湖面的水结成冰2下列成语中属于光的反射现象的是（）A立竿见影B海市蜃楼C镜花水月D坐井观天3人站在竖直放置的穿衣镜前3m处，若人向镜移动1m，则此过程中像的大小变化及移动后人离像的距离为（）A变大 4mB变大 5mC不变 4mD变大 6m4关于光的反射，下列说法正确的是（）A反射光线和入射光线不可能在同一平面上B发生反射时光路是可逆的C发生反射时有些光线不遵守反射定律D入射角等于反射角5如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向（）AB点BB点上方CB点下方DB点左方或右方6焦距为10cm的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为12cm，若凸透镜靠近白纸，看到光斑的大小和亮度的变化情况是（）A光斑一直变大，亮度越来越暗B光斑一直变小，亮度越来越暗C光斑先变小后变大，亮度先变亮后变暗D光斑一直变大，亮度越来越亮7如图，烛焰通过凸透镜后在光屏上能形成一个清晰的像，若保持凸透镜的位置不动，将烛焰和光屏互换一下位置，光屏上将会（）A成倒立缩小的实像B成倒立放大的实像C成正立放大的实像D不能成像8下列关于光现象的说法符合事实的是（）A近视眼佩戴的近视镜，利用了凹透镜对光的发散作用B池水看起来比实际浅，是因为光射入水中时发生折射C岸边的树在水中的倒影，是由于光沿直线传播形成的D逐渐远离穿衣镜时，人在镜中所成的虚像会逐渐变小9小明同学在第二届农博会上用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的两张照片如图所示，结合图片分析，下面说法不正确的是（）A照相机的镜头与老花镜属于一类透镜B凸透镜能成缩小的实像是照相机的工作原理C在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些D在物距相同的情况下，拍摄乙照片时，镜头焦距需调得大一些10如图所示为小明做“探究凸透镜成像规律”的实验装置图透镜的焦距为15cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是（）A光屏向左移动B光屏向右移动C蜡烛向左移动D透镜向左移动二、填空题（每空1分，共20分）11从冰箱中取出的冻鱼在空气中放置一会儿，冻鱼身上出现一层白霜，又过一段时间冻鱼身上的霜变成了水此过程经历的物态变化是先后12皮鞋抹鞋油后，用布越擦越亮，是由于光在皮鞋的表面发生了（“镜面反射”或“漫反射”）的缘故；这一现象中，反射角（“大于”、“等于”或“小于”）入射角13小夏站在平面镜前，当她平行于平面镜左右移动时，以小夏为参照物，她的像是（选填“运动”或“静止”）的，当她匀速靠近平面镜时，她的像的大小（选填“变大”、“不变”或“变小”）14如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的侧（选填“左”或“右”），此过程中还有部分光发生了反射，反射角的大小是15从岸上看清澈池塘的深度比实际的要（填“深”或“浅”），这是由于光的造成的，所以我们不能贸然独自下水，以免发生溺水事故16永州阳明山国家森林公园风景秀丽，园内严禁游客随地丢弃饮料瓶，这不仅是为了保护环境，更重要的是因为透明圆饮料瓶装水后相当于一个镜，它对太阳光具有作用，可能引起森林火灾17摄影师帮小明照了一个全身像后，再帮小明照一个半身像在小明不动的情况下，相机应该（“远离”或“靠近”）小明，同时相机暗箱（“伸长”或“缩短”）18凸透镜的焦距是15cm，将物体放在主光轴上距焦点5cm处，所成的像一定是19某种物质在熔化过程中温度随时间变化的图象如图所示，这种物质的熔点是，在第10min时，该物质处于（选填“固态”、“液态”或“固液共存状态”），其熔化过程的特点是吸收热量，但温度（选填“升高”、“降低”或者“不变”）20家庭用的液化石油气在常温下是用的办法使气体液化的；清晨，草叶上的晶莹露珠是通过办法使水蒸气液化的三、综合题（共30分）21请在图中作出入射光线AO的反射光线，并标出反射角22根据平面镜成像特点，画出图中物体AB在平面镜中所成的像（保留作图辅助线）23图中OA是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB的大致位置24如图所示，请在图中面出两条入射光线通过凸透镜后的折射光线25请你在图中画出图中的入射光线26在探究“水的沸腾”实验中；（1）实验装置如图，实验中还缺少的测量工具是（2）当水沸腾时，观察温度计的示数如图所示，此时水的沸点是；如果继续给沸腾的水加热，水的温度将27请回答下列两个光学实验的有关问题：（1）如图1所示，在探究平面镜成像特点的实验中，选用透明的玻璃板和两支完全相同的蜡烛做实验，是为了方便确定像的 和比较像与物的 关系（2）如图2示，在探究光的反射定律实验中，选用可折转的光屏做实验，除了可用它呈现光路外，还可用它探究反射光线、入射光线和法线是否；为了探究反射角与入射角的关系，实验时应多次改变，测量出相关数据，分析得出结论28如图所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它（1）小明看不到硬币，这是因为光在均匀介质中沿传播；（2）将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的现象；（3）沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的现象29在“探究凸透镜成像规律的实验”中：（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为cm，当烛焰距凸透镜15cm时，能成倒立、的实像，生活中的就是利用这个原理制成的，当烛焰向左（远离透镜）移动后，要在光屏上再次成清晰的像，需将光屏向（选填“左”或“右”）移，此时所成像将（选填“变大”、“变小”或“不变”）（2）实验一段时间后，蜡烛因燃烧变短，所成像如图乙，要使像能够在光屏的中央，应将凸透镜向（选填“上”或“下”）调整（3）在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将蜡烛适当（选填“左”或“右”）移30在探究“凸透镜成像的规律”实验中：（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、的实像（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏凸透镜（选填“靠近”或“远离”）2016-2017学年吉林省长春市德惠三中八年级（上）月考物理试卷（11月份）参考答案与试题解析一、选择题（每小题2分，共20分）1下列物态变化中，属于汽化现象的是（）A春天，冰雪消融B夏天，洒在地板上的水很快干了C深秋，清晨草地上出现了霜D冬天，湖面的水结成冰【考点】汽化及汽化吸热的特点【分析】物体由液态变为气态的现象叫汽化，汽化包括蒸发和沸腾两种方式；汽化的生成物是气态的，是由液态形成的，据此进行判断【解答】解：A、冰雪消融，由固态变成液态，是熔化过程不符合题意；B、水变干了，由液态变成气态，是汽化现象中的蒸发过程符合题意；C、霜是空气中的水蒸气遇冷凝华形成的冰晶不符合题意；D、水结冰，由液态变成固态，是凝固过程不符合题意故选B2下列成语中属于光的反射现象的是（）A立竿见影B海市蜃楼C镜花水月D坐井观天【考点】光的反射【分析】要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射要掌握光的反射现象，知道平面镜成像是由于光的反射形成的要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的【解答】解：A、立竿见影，是由于光沿直线传播形成的故A不符合题意B、海市蜃楼是一种由光的折射产生的现象，是由于空气的密度不均匀而引起的，故B不符合题意C、镜花水月是平面镜成像，是光的反射原理，故C符合题意D、坐井观天，是由于光沿直线传播形成的故D不符合题意故选C3人站在竖直放置的穿衣镜前3m处，若人向镜移动1m，则此过程中像的大小变化及移动后人离像的距离为（）A变大 4mB变大 5mC不变 4mD变大 6m【考点】平面镜成像的特点、原理、现象及其实验方案【分析】根据平面镜成像的特点：物体和像的大小相等、物体和像关于平面镜对称、物体到平面镜的距离等于像到平面镜的距离来解答此题【解答】解：（1）人站在穿衣镜前3m处，镜子里的像距镜面也是3m，若人向镜子靠近1米，此时人到镜面的距离是3m1m=2m，物像等距，此时像到镜面的距离也是2m，人与镜中的像距离为2m+2m=4m（2）镜中的像始终与物体等大，因此不管靠近镜面还是远离镜面，镜中的像不变故选C4关于光的反射，下列说法正确的是（）A反射光线和入射光线不可能在同一平面上B发生反射时光路是可逆的C发生反射时有些光线不遵守反射定律D入射角等于反射角【考点】光的反射定律【分析】解答此题需知道光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居在法线的两侧反射角等于反射角【解答】解：由光的反射定律可知：A、反射光线和入射光线在同一平面上，故A错误；B、发生光的反射现象时，光路是可逆的，故B正确；C、无论是镜面反射还是漫反射都遵循光的反射定律，故C错误；D、发生反射时，反射角随着入射角的增大而增大，反射角等于入射角，不能说成入射角等于反射角，故D错故选：B5如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向（）AB点BB点上方CB点下方DB点左方或右方【考点】作光的折射光路图【分析】根据光从空气斜射入水中，折射角小于入射角，可知人看到的是鱼的虚像，根据鱼的位置确定折射光线的方向，再根据折射时光路是可逆的来解答此题【解答】解：连接AB，过折射点做法线，根据光从空气斜射入水中，折射角小于入射角画出折射光线的位置，虽然人看到的B点是鱼的虚像，鱼的实际位置在B点的正下方，因为激光在进入水的时候也会发生折射，所以照着B点，激光也就刚好落在鱼上了如图所示：故选A6焦距为10cm的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为12cm，若凸透镜靠近白纸，看到光斑的大小和亮度的变化情况是（）A光斑一直变大，亮度越来越暗B光斑一直变小，亮度越来越暗C光斑先变小后变大，亮度先变亮后变暗D光斑一直变大，亮度越来越亮【考点】主光轴、光心、焦点和焦距【分析】太阳光相当于平行光，利用凸透镜正对着太阳光，移动凸透镜，直到地面上会聚成的最小、最亮的点，这个点就是凸透镜的焦点焦点到透镜光心的距离为焦距，用焦距为10cm的凸透镜正对太阳光，其下方的白纸上呈现一光斑，当光斑到凸透镜的距离为12cm时，此时距离大于焦距故此时光斑比焦点的光斑要大，亮度不如焦点时的亮度【解答】解：已知凸透镜的焦距为10cm，此时光斑到凸透镜的距离为12cm，则这个光斑可能是焦点之后，而且比焦点的光斑要大，亮度不如焦点时的亮，因为凸透镜会聚在焦点的光最亮、最小，所以若凸透镜靠近白纸，则光斑先变小后变大，亮度先变亮后变暗，故C正确，ABD错误；故选C7如图，烛焰通过凸透镜后在光屏上能形成一个清晰的像，若保持凸透镜的位置不动，将烛焰和光屏互换一下位置，光屏上将会（）A成倒立缩小的实像B成倒立放大的实像C成正立放大的实像D不能成像【考点】凸透镜成像规律及其探究实验【分析】要掌握凸透镜成像的规律，掌握成像特点与物距像距之间的关系知道凸透镜成实像时，若成缩小的像，则像距小于物距；若成放大的像，则像距大于物距【解答】解：由图知，此时像距大于物距，所以在光屏上成倒立、放大的实像若将蜡烛和光屏互换位置，此时像距小于物距，根据光路的可逆性，此时应成倒立、缩小的实像故选A8下列关于光现象的说法符合事实的是（）A近视眼佩戴的近视镜，利用了凹透镜对光的发散作用B池水看起来比实际浅，是因为光射入水中时发生折射C岸边的树在水中的倒影，是由于光沿直线传播形成的D逐渐远离穿衣镜时，人在镜中所成的虚像会逐渐变小【考点】近视眼的成因与矫正办法；光的反射；光的折射现象及其应用【分析】（1）物体的像呈在近视眼视网膜的前方，应佩戴发散透镜矫正；（2）池底的光线由水中斜射到空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了（3）倒影是平面镜成像，平静的水面相当于平面镜，平面镜成的像与物关于水面对称，所以是倒立的，其原理是光的反射；（4）平面镜成正立等大的虚像【解答】解：A、近视眼是眼睛的晶状体会聚能力变强，像呈在视网膜的前方，如果要让像呈在视网膜上，需要将光线发散些，凹透镜对光线有发散作用，近视眼镜利用了凹透镜对光的发散作用，说法正确；B、池底的光线由水中斜射到空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了说法错误C、岸边的树在水中形成“倒影”，是树反射的光在水面上发生了反射现象，形成树的虚像说法错误D、平面镜成正立等大的虚像，逐渐远离穿衣镜时，人在镜中的像大小不变，说法错误故选A9小明同学在第二届农博会上用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的两张照片如图所示，结合图片分析，下面说法不正确的是（）A照相机的镜头与老花镜属于一类透镜B凸透镜能成缩小的实像是照相机的工作原理C在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些D在物距相同的情况下，拍摄乙照片时，镜头焦距需调得大一些【考点】凸透镜成像的应用【分析】根据凸透镜成像的四种情况和应用进行判断：u2f，成倒立、缩小的实像，2fvf，应用于照相机和摄像机u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距2fuf，成倒立、放大的实像，v2f，应用于幻灯机和投影仪uf，成正立、放大的虚像，应用于放大镜和老花镜【解答】解：A、照相机的镜头是凸透镜，老花镜也是凸透镜，属于同一类透镜，故A正确B、u2f，成倒立、缩小的实像，2fvf，应用于照相机和摄像机故B正确C、照相机是利用凸透镜成倒立缩小实像的原理工作的在物距不变的条件下，乙照片中彩色菜花大些，则拍摄乙照片时镜头的焦距需调得大些，故C错误、D正确故选C10如图所示为小明做“探究凸透镜成像规律”的实验装置图透镜的焦距为15cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是（）A光屏向左移动B光屏向右移动C蜡烛向左移动D透镜向左移动【考点】凸透镜成像规律及其探究实验【分析】本题首先要知道使蜡烛在光屏上成清晰的像的条件：物体在焦点以内，无论怎样移动光屏，都不会在光屏上得到像；其次要用到透镜的焦距为15cm；可通过调节蜡烛或透镜满足蜡烛在一倍焦距以外【解答】解：将蜡烛左移，在一倍焦距和二倍焦距之间时，在光屏上会出现一个清晰的像；透镜向右移动，也可以实现物体在一倍焦距和二倍焦距之间，或物体在二倍焦距以外时，在光屏上能成实像的情形故选C二、填空题（每空1分，共20分）11从冰箱中取出的冻鱼在空气中放置一会儿，冻鱼身上出现一层白霜，又过一段时间冻鱼身上的霜变成了水此过程经历的物态变化是先凝华后熔化【考点】升华和凝华的定义和特点；熔化与熔化吸热特点【分析】物质由气态直接变为固态叫做凝华物质由固态变为液态叫做熔化【解答】解：刚取出的冻鱼温度很低，空气中的水蒸气遇到冷的冻鱼直接变为固态小冰晶，物质由气态直接变为固态，故该过程的物态变化为凝华；过一段时间冻鱼身上的霜变成了水，物质由固态变为液态，是熔化过程故答案为：凝华；熔化12皮鞋抹鞋油后，用布越擦越亮，是由于光在皮鞋的表面发生了镜面反射（“镜面反射”或“漫反射”）的缘故；这一现象中，反射角等于（“大于”、“等于”或“小于”）入射角【考点】镜面反射；光的反射定律【分析】束平行光射到物体的光滑表面，经反射后，其反射光线仍然是平行的，这种反射叫做镜面反射，镜面发射遵循光的反射定律【解答】解：抹鞋油后，用布越擦越亮，皮鞋表面比较光滑，光射到皮鞋表面发生了镜面反射；镜面反射遵循光的反射定律，反射角等于入射角故答案为：镜面发射；等于13小夏站在平面镜前，当她平行于平面镜左右移动时，以小夏为参照物，她的像是静止（选填“运动”或“静止”）的，当她匀速靠近平面镜时，她的像的大小不变（选填“变大”、“不变”或“变小”）【考点】平面镜成像的特点、原理、现象及其实验方案【分析】判断物体动与静的方法：先选择假定不动的物体，即参照物，再判断被研究物体与参照物间有没有位置的变化，有变化则动，无变化则静平面镜成像的特点之一：像与物的大小相同【解答】解：因为平面镜成像中，像与物体关于平面镜对称，因此，当她平行于平面镜左右移动时，以小夏为参照物，像的位置没有发生改变，所以是静止的；依据平面镜成像特点，像与物大小相同，所以，当她匀速靠近平面镜时，她的像的大小不变故答案为：静止；不变14如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的左侧（选填“左”或“右”），此过程中还有部分光发生了反射，反射角的大小是60【考点】光的折射规律；光的反射定律【分析】光的折射定律：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气斜射入其它透明介质时，折射角小于入射角入射角、反射角和折射角的概念：入射光线与法线的夹角叫做入射角；反射光线与法线的夹角叫做反射角；折射光线与法线的夹角叫做折射角【解答】解：由图知：光线从左侧射向右侧，所以左侧光线是入射光线，右侧光线是折射光线；已知入射光线与界面的夹角是30，所以入射角为9030=60根据反射角等于入射角知，反射角也是60；过入射点做法线（如下图），可以看出，折射角小于入射角所以这是光从空气斜射入玻璃的过程，即左侧是空气，右侧是玻璃故答案为：左；6015从岸上看清澈池塘的深度比实际的要浅（填“深”或“浅”），这是由于光的折射造成的，所以我们不能贸然独自下水，以免发生溺水事故【考点】光的折射现象及其应用【分析】光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用【解答】解：从岸上看清澈池塘的深度比实际的要浅，是由于光从水中射入空气中，在水面处发生光的折射而产生的现象故答案为：浅；折射16永州阳明山国家森林公园风景秀丽，园内严禁游客随地丢弃饮料瓶，这不仅是为了保护环境，更重要的是因为透明圆饮料瓶装水后相当于一个凸透镜，它对太阳光具有会聚作用，可能引起森林火灾【考点】凸透镜的会聚作用【分析】透明圆塑料瓶装水后，中间后而边缘薄，类似于凸透镜，根据凸透镜的特点进行解答即可【解答】解：塑料瓶装水后，中间的厚，两边薄，类似于凸透镜由于凸透镜对光线有会聚作用，若乱扔，会存在发生火灾的隐患故答案为：凸透；会聚17摄影师帮小明照了一个全身像后，再帮小明照一个半身像在小明不动的情况下，相机应该靠近（“远离”或“靠近”）小明，同时相机暗箱伸长（“伸长”或“缩短”）【考点】生活中的透镜【分析】（1）凸透镜成实像时，物距减小，像距增大，像增大（2）物体到镜头的距离是物距，底片上能成像，底片和镜头之间的距离是像距【解答】解：用照相机给某人拍完全身像以后，改为半身像，人头变大，像变大，减小物距，同时增大像距；所以要减小镜头与人之间的距离，增大镜头和底片之间的距离，即人离照相机近些，并将照相机的暗箱调长故答案为：靠近；伸长18凸透镜的焦距是15cm，将物体放在主光轴上距焦点5cm处，所成的像一定是放大的【考点】凸透镜成像的应用【分析】（1）掌握凸透镜成像的规律，知道当物距小于焦距水，成正立放大的虚像；当物距处于f和2f之间时，成倒立放大的实像；（2）物体放在主光轴上距焦点5cm处，可能在焦点的内侧，也可能在焦点的外侧【解答】解：当物体放在焦点内5cm处时，物距小于焦距，成正立放大的虚像；当物体放在焦点外5cm处时，物距处于f和2f之间，成倒立放大的实像故答案为：放大的19某种物质在熔化过程中温度随时间变化的图象如图所示，这种物质的熔点是240，在第10min时，该物质处于固液共存状态（选填“固态”、“液态”或“固液共存状态”），其熔化过程的特点是吸收热量，但温度不变（选填“升高”、“降低”或者“不变”）【考点】熔化和凝固的温度时间图象【分析】根据晶体在熔化过程中吸热但温度保持不变的特点结合图象进行分析；晶体在熔化前处于固态，熔化过程处于固液共存态，熔化完后处于液态；熔化过程是从开始熔化到完全熔化完所用的时间【解答】解：由图象知，该物质在熔化过程中温度保持240不变，所以该物质是晶体，熔点为240；在第10min时处于熔化过程中，所以是固液共存态，并且在熔化过程中吸热，温度保持不变故答案为：240；固液共存状态；不变20家庭用的液化石油气在常温下是用压缩体积的办法使气体液化的；清晨，草叶上的晶莹露珠是通过降低温度办法使水蒸气液化的【考点】液化方法及其应用【分析】物体由气态变为液态的过程叫液化，使气体液化由两种方式：降低温度（任何气体在降到足够低的情况下都可以使气体液化）、压缩体积（压缩体积不能使所有的气体都液化）【解答】解：使气体液化的方法有降低温度和压缩体积两种：液化石油气就是利用压缩体积的办法使气体液化的，液化可以大大的减少体积，可以节省空间草叶上的晶莹露珠是通过降低温度办法使水蒸气液化的故答案为：压缩体积；降低温度三、综合题（共30分）21请在图中作出入射光线AO的反射光线，并标出反射角【考点】作光的反射光路图【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角【解答】解：图中法线已画出，根据反射角等于入射角，然后在法线右侧画出反射光线OB，反射光线OB与法线的夹角即为反射角如图所示：22根据平面镜成像特点，画出图中物体AB在平面镜中所成的像（保留作图辅助线）【考点】平面镜成像的相关作图【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A、B，用虚线连接A、B即为AB在平面镜中的像如图：23图中OA是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB的大致位置【考点】作光的折射光路图【分析】在光的折射规律中，入射角变大折射角也变大，入射角变小折射角也变小，先分析入射光线AO和BO，入射角的大小，就能判断出对应的折射角的大小，从而根据OA画出BO的折射光线OB【解答】解：入射光线AO和BO，BO入射角小，所以BO的折射光线OB的折射角也较小，OB应画在OA和法线之间，如图所示：24如图所示，请在图中面出两条入射光线通过凸透镜后的折射光线【考点】透镜的光路图【分析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴；如图所示：25请你在图中画出图中的入射光线【考点】透镜的光路图【分析】在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图【解答】解：对于凹透镜，折射光线平行于主光轴，则入射光线的延长线过另一侧虚焦点，如图所示：26在探究“水的沸腾”实验中；（1）实验装置如图，实验中还缺少的测量工具是秒表（2）当水沸腾时，观察温度计的示数如图所示，此时水的沸点是98；如果继续给沸腾的水加热，水的温度将保持不变【考点】探究水的沸腾实验【分析】（1）本实验除了测量水的温度，还需要记录加热时间；（2）先确定温度计的分度值，而后读出示数即可；水沸腾的条件有两个：一是到达沸点，二是不断吸收热量，在沸腾时，温度保持不变；水沸腾时，吸收热量，但温度不变；【解答】解：（1）该实验还需要记录加热时间，还需要的测量工具是停表；（2）该温度计的分度值是1，所以此时的示数是98，故水的沸点是98，水沸腾的条件有两个：一是到达沸点，二是不断吸收热量，在沸腾时，温度保持不变；水沸腾时，吸收热量，但温度不变；故答案为：（1）秒表；（2）98；保持不变27请回答下列两个光学实验的有关问题：（1）如图1所示，在探究平面镜成像特点的实验中，选用透明的玻璃板和两支完全相同的蜡烛做实验，是为了方便确定像的位置 和比较像与物的大小 关系（2）如图2示，在探究光的反射定律实验中，选用可折转的光屏做实验，除了可用它呈现光路外，还可用它探究反射光线、入射光线和法线是否在同一平面内；为了探究反射角与入射角的关系，实验时应多次改变入射角的大小，测量出相关数据，分析得出结论【考点】平面镜成像的特点、原理、现象及其实验方案；光的反射定律【分析】（1）利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位置用两个相同的蜡烛，便于比较物像大小关系（2）光的传播路径我们看不见，可通过光的反射转换为看得到的光路，如通过水雾、烟雾等，这里用光屏就起到了这个作用在光的反射中，三线在同一平面上，也是通过光屏的折转展现在我们眼前的反射角随入射角的增大而增大，随入射角的减小而减小【解答】解：（1）在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于确定像的位置；选取两段完全相同的蜡烛是为了比较像与物的大小关系；（2）将光屏的左半部分向前后翻折，就不会看到反射光线，只有当整个光屏为一平面时，才能够看到反射光线，因此可以验证反射光线、入射光线、法线是否共面根据反射定律的内容可得，反射角等于入射角因此多次改变入射光线AO的方向，发现反射光线也随之改变，观察并记录反射角与入射角的大小故答案为：（1）位置；大小；（2）在同一平面内；入射角的大小28如图所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它（1）小明看不到硬币，这是因为光在均匀介质中沿直线传播；（2）将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的反射现象；（3）沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的折射现象【考点】光在均匀介质中直线传播；光的反射；光的折射现象及其应用【分析】（1）光在均匀介质中是沿直线传播的；（2）平面镜所成的像是虚像，它是由光的反射形成的；（3）光从一种介质斜射入另一介质时，光的传播方向会发生偏折，折射光线进入人眼，人眼逆着折射光线就看到了物体的虚像【解答】解：（1）小明看不到硬币，是由于碗的边缘部分挡住了来自硬币的光线，光线进入不到眼睛，所以眼睛看不到硬币，这说明了光在均匀介质中是沿直线传播的；（2）来自硬币的光经过平面镜会发生反射，反射光线进入人眼，人眼逆着反射光线看去，感觉光线好像是从镜子的后面射来的，这便是硬币的虚像（虚像是反射光线反向延长线的交点），所以小明通过平面镜看到了硬币的虚像，这是利用了光的反射现象；（3）当沿碗壁缓缓向碗中加水时，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高），所以小明在A处也能看到硬币的虚像，这是利用了光的折射现象故答案为：（1）直线；（2）反射；（3）折射29在“探究凸透镜成像规律的实验”中：（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为11.0cm，当烛焰距凸透镜15cm时，能成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的，当烛焰向左（远离透镜）移动后，要在光屏上再次成清晰的像，需将光屏向左（选填“左”或“右”）移，此时所成像将变小（选填“变大”、“变小”或“不变”）（2）实验一段时间后，蜡烛因燃烧变短，所成像如图乙，要使像能够在光屏的中央，应将凸透镜向下（选填“上”或“下”）调整（3）在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将蜡烛适当左（选填“左”或“右”）移【考点】凸透镜成像规律及其探究实验【分析】（1）平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点和光心的距离是凸透镜的焦距根据凸透镜成像的三种情况和应用U2f，成倒立、缩小的实像，应用于照相机和摄像机2fUf，成倒立、放大的实像，应用于幻灯机和投影仪Uf，成正立、放大的虚像，应用于放大镜凸透镜成实像时，物距增大，像距减小（2）凸透镜成的实像是倒立的，像与物体的变化方向恰好相反（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，能使会聚的光线推迟会聚【解答】解：（1）将凸透镜正对着太阳光，并移动光屏，直到白纸上的光斑最小，这个光斑是凸透镜的焦点，凸透镜到焦点的距离为11.0cm，则凸透镜的焦距为11.0cm把蜡烛放在距凸透镜15cm处，2fUf，成倒立、放大的实像，应用于幻灯机和投影仪把蜡烛从远处向凸透镜远离时，物距在不断增大，由凸透镜成像规律可知：物距增大，像距减小，像变小所以当蜡烛逐渐远离凸透镜时，烛焰所成的实像将变小（2）蜡烛在燃放中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏；或向上移动蜡烛或向下移动凸透镜（3）近视眼是凹透镜，凹透镜对光线有发散作用，使原来会聚的光线推迟会聚，蜡烛向左远离凸透镜，才能在光屏上得到清晰的像故答案为：（1）11.0；放大；投影仪；左；变小（2）下；（3）左30在探究“凸透镜成像的规律”实验中：（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、放大的实像（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有发散作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏远离凸透镜（选填“靠近”或“远离”）【考点】凸透镜成像规律及其探究实验【分析】（1）凸透镜成像时，u=v=2f，在图象上找到u=v对应点，根据物距和焦距的关系求出凸透镜的焦距（2）凸透镜成像时，2fuf，成倒立、放大的实像，应用于幻灯机和投影仪（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，判断光屏的移动方向【解答】解：（1）由图知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等所以2f=20cm，则f=10cm（2）由（1）可知，f=10cm，把蜡烛放在距凸透镜16cm处时，2fuf，成倒立、放大的实像；（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，应将光屏向右调节，即向远离凸透镜的方向调节，才能使像变清晰故答案为：（2）放大；（3）发散；远离
