导线拉力计算书有引下.doc

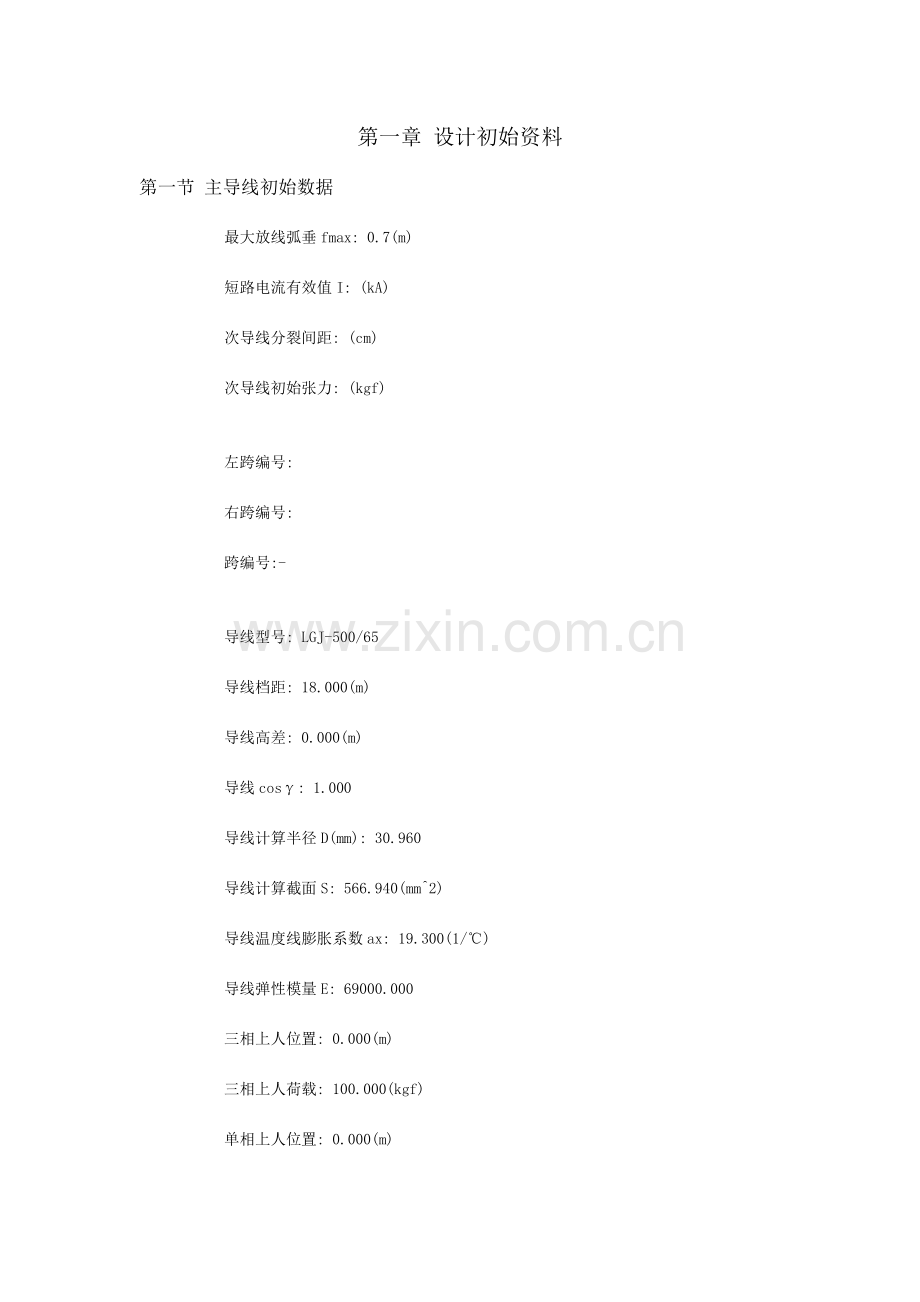

第一章 设计初始资料
第一节 主导线初始数据
最大放线弧垂fmax: 0.7(m)
短路电流有效值I: (kA)
次导线分裂间距: (cm)
次导线初始张力: (kgf)

左跨编号:
右跨编号:
跨编号:-

导线型号: LGJ-500/65
导线档距: 18.000(m)
导线高差: 0.000(m)
导线cosγ: 1.000
导线计算半径D(mm): 30.960
导线计算截面S: 566.940(mm^2)
导线温度线膨胀系数ax: 19.300(1/℃)
导线弹性模量E: 69000.000
三相上人位置: 0.000(m)
三相上人荷载: 100.000(kgf)
单相上人位置: 0.000(m)

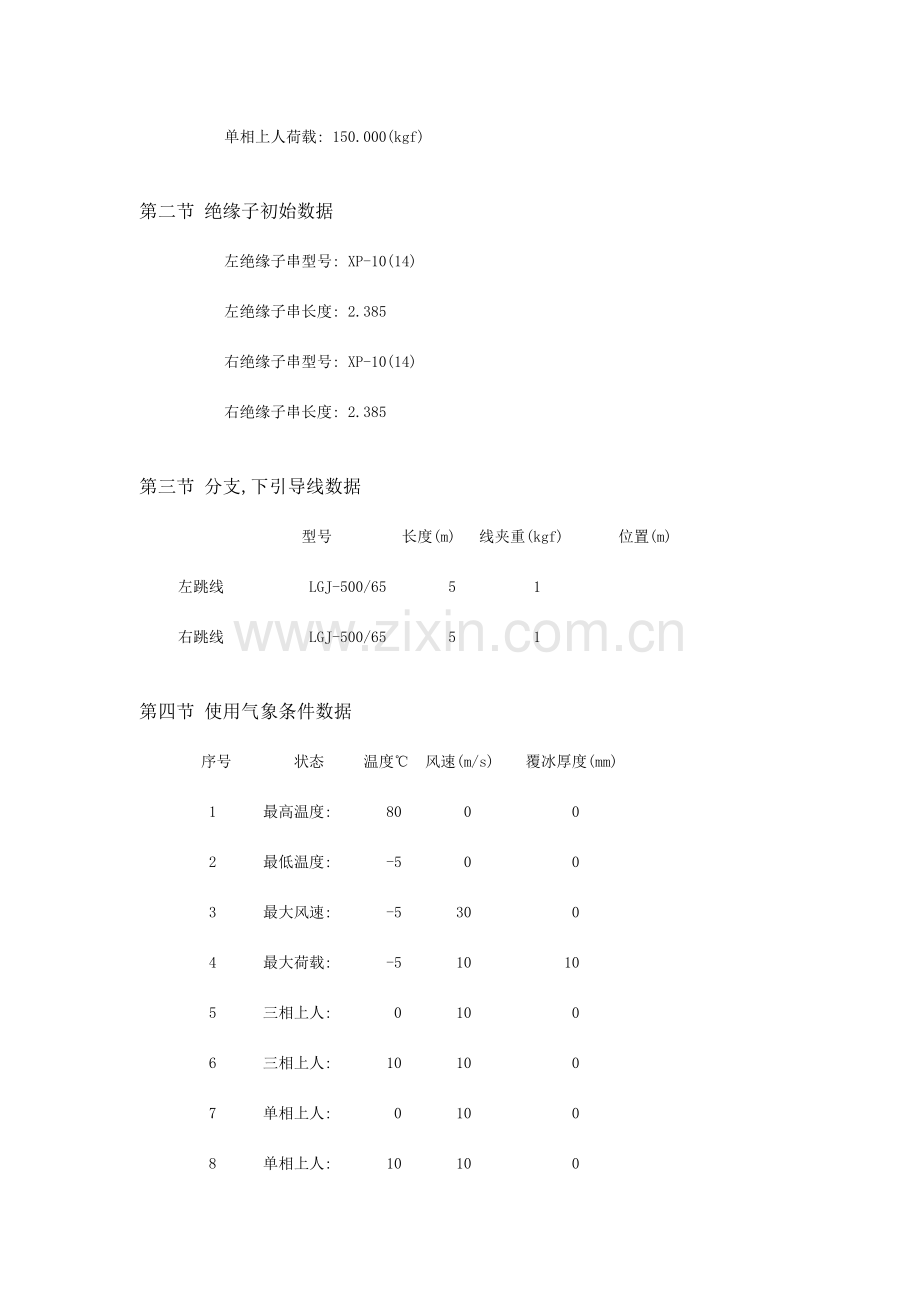

单相上人荷载: 150.000(kgf)

第二节 绝缘子初始数据
左绝缘子串型号: XP-10(14)
左绝缘子串长度: 2.385
右绝缘子串型号: XP-10(14)
右绝缘子串长度: 2.385

第三节 分支,下引导线数据
型号 长度(m) 线夹重(kgf) 位置(m)
左跳线 LGJ-500/65 5 1
右跳线 LGJ-500/65 5 1

第四节 使用气象条件数据
序号 状态 温度℃ 风速(m/s) 覆冰厚度(mm)
1 最高温度: 80 0 0
2 最低温度: -5 0 0
3 最大风速: -5 30 0
4 最大荷载: -5 10 10
5 三相上人: 0 10 0
6 三相上人: 10 10 0
7 单相上人: 0 10 0
8 单相上人: 10 10 0
拉力计算示意图

第二章 计算过程
最大拉力计算

第一节 导线和绝缘字串单位荷重计算
主导线 在各工作况下的单位荷重
(1) 导线自重
q1 = 1.897(kgf/m)
(2) 导线冰重
q2 = 0.00283*b*(d+b)= 0.0283*10*(31+10)=1.159kg(f/m)
(3) 导线自重及冰重
q3 = q1+q2=1.897+1.159=3.056(kgf/m)
(4) 导线所受风压
q4 = 0.075*Vf^2*d*1.0e-3=0.075*30^2*31*1.0e-3=2.090(kgf/m)
q4' = 0.075*Vf'^2*d*1.0e-3=0.075*10^2*31*1.0e-3=0.232(kgf/m)
(5) 导线覆冰时所受风压
q5 = 0.075*Vfb^2*(d+2b)*1.0e-3=0.075*10^2*(31+2*10)*1.0e-3=0.382(kgf/m)
(6) 导线无冰时自重与风压的合成荷重
q6 = sqrt(q1^2+q4^2)=sqrt(1.897^2+2.090^2)=2.822(kgf/m)
q6' = sqrt(q1^2+q4'^2)=sqrt(1.897^2+0.232'^2)=1.911(kgf/m)
(7) 导线覆冰时自重、冰重与风压的合成荷重
q7 = sqrt(q3^2+q5^2)=sqrt(1.897^2+0.382^2)=3.080(kgf/m)

左绝缘子串在各种工况下的荷重
(1) 绝缘子串自重:
q1 = 75.480(kgf/m)
(6) 绝缘子串无冰时，自重与风压的合成荷重
q6 = 76.190(kgf/m)
q6p = 75.490(kgf/m)
(7)绝缘子串覆冰时自重、冰重与风压的合成荷重
q7 = 94.034(kgf/m)

右绝缘子串在各种工况下的荷重
(1) 绝缘子串自重:
q1 = 75.480(kgf/m)
(6) 绝缘子串无冰时，自重与风压的合成荷重
q6 = 76.190(kgf/m)
q6p = 75.490(kgf/m)
(7)绝缘子串覆冰时自重、冰重与风压的合成荷重
q7 = 94.034(kgf/m)

左跳线 在各工作况下的单位荷重
(1) 导线自重
q1 = 1.897(kgf/m)
(2) 导线冰重
q2 = 0.00283*b*(d+b)= 0.0283*10*(31+10)=1.159kg(f/m)
(3) 导线自重及冰重
q3 = q1+q2=1.897+1.159=3.056(kgf/m)
(4) 导线所受风压
q4 = 0.075*Vf^2*d*1.0e-3=0.075*30^2*31*1.0e-3=2.090(kgf/m)
q4' = 0.075*Vf'^2*d*1.0e-3=0.075*10^2*31*1.0e-3=0.232(kgf/m)
(5) 导线覆冰时所受风压
q5 = 0.075*Vfb^2*(d+2b)*1.0e-3=0.075*10^2*(31+2*10)*1.0e-3=0.382(kgf/m)
(6) 导线无冰时自重与风压的合成荷重
q6 = sqrt(q1^2+q4^2)=sqrt(1.897^2+2.090^2)=2.822(kgf/m)
q6' = sqrt(q1^2+q4'^2)=sqrt(1.897^2+0.232'^2)=1.911(kgf/m)
(7) 导线覆冰时自重、冰重与风压的合成荷重
q7 = sqrt(q3^2+q5^2)=sqrt(1.897^2+0.382^2)=3.080(kgf/m)

右跳线 在各工作况下的单位荷重
(1) 导线自重
q1 = 1.897(kgf/m)
(2) 导线冰重
q2 = 0.00283*b*(d+b)= 0.0283*10*(31+10)=1.159kg(f/m)
(3) 导线自重及冰重
q3 = q1+q2=1.897+1.159=3.056(kgf/m)
(4) 导线所受风压
q4 = 0.075*Vf^2*d*1.0e-3=0.075*30^2*31*1.0e-3=2.090(kgf/m)
q4' = 0.075*Vf'^2*d*1.0e-3=0.075*10^2*31*1.0e-3=0.232(kgf/m)
(5) 导线覆冰时所受风压
q5 = 0.075*Vfb^2*(d+2b)*1.0e-3=0.075*10^2*(31+2*10)*1.0e-3=0.382(kgf/m)
(6) 导线无冰时自重与风压的合成荷重
q6 = sqrt(q1^2+q4^2)=sqrt(1.897^2+2.090^2)=2.822(kgf/m)
q6' = sqrt(q1^2+q4'^2)=sqrt(1.897^2+0.232'^2)=1.911(kgf/m)
(7) 导线覆冰时自重、冰重与风压的合成荷重
q7 = sqrt(q3^2+q5^2)=sqrt(1.897^2+0.382^2)=3.080(kgf/m)

第二节 各种状态下荷重计算
主导线: LGJ-500/65
1 最高温度 : 1.897(kgf/m)
2 最低温度 : 1.897(kgf/m)
3 最大风速 : 2.822(kgf/m)
4 最大荷载 : 3.080(kgf/m)
5 三相上人 : 1.911(kgf/m)
6 三相上人 : 1.911(kgf/m)
7 单相上人 : 1.911(kgf/m)
8 单相上人 : 1.911(kgf/m)

左绝缘子: XP-10(14)
1 最高温度 : 75.480(kgf/m)
2 最低温度 : 75.480(kgf/m)
3 最大风速 : 76.190(kgf/m)
4 最大荷载 : 94.034(kgf/m)
5 三相上人 : 75.490(kgf/m)
6 三相上人 : 75.490(kgf/m)
7 单相上人 : 75.490(kgf/m)
8 单相上人 : 75.490(kgf/m)

右绝缘子: XP-10(14)
1 最高温度 : 75.480(kgf/m)
2 最低温度 : 75.480(kgf/m)
3 最大风速 : 76.190(kgf/m)
4 最大荷载 : 94.034(kgf/m)
5 三相上人 : 75.490(kgf/m)
6 三相上人 : 75.490(kgf/m)
7 单相上人 : 75.490(kgf/m)
8 单相上人 : 75.490(kgf/m)

左跳线:LGJ-500/65
荷载=单位荷载*长度+线夹重
1 最高温度 = 1.897 * 5.000 + 0.700 = 10.185
2 最低温度 = 1.897 * 5.000 + 0.700 = 10.185
3 最大风速 = 2.822 * 5.000 + 0.700 = 14.812
4 最大荷载 = 3.080 * 5.000 + 0.700 = 16.100
5 三相上人 = 1.911 * 5.000 + 0.700 = 10.256
6 三相上人 = 1.911 * 5.000 + 0.700 = 10.256
7 单相上人 = 1.911 * 5.000 + 0.700 = 10.256
8 单相上人 = 1.911 * 5.000 + 0.700 = 10.256

右跳线:LGJ-500/65
荷载=单位荷载*长度+线夹重
1 最高温度 = 1.897 * 5.000 + 0.700 = 10.185
2 最低温度 = 1.897 * 5.000 + 0.700 = 10.185
3 最大风速 = 2.822 * 5.000 + 0.700 = 14.812
4 最大荷载 = 3.080 * 5.000 + 0.700 = 16.100
5 三相上人 = 1.911 * 5.000 + 0.700 = 10.256
6 三相上人 = 1.911 * 5.000 + 0.700 = 10.256
7 单相上人 = 1.911 * 5.000 + 0.700 = 10.256
8 单相上人 = 1.911 * 5.000 + 0.700 = 10.256

第三节 应力计算
1 最高温度 温度80℃ 风速0m/s 覆冰0mm

支点反力RA: 98.2137
支点反力RB: 98.2137
L0: Qz=98.2137 (kgf) Qy=22.7337 (kgf)
ΔM=144.2297 (kgf.m) ΔD=9854.4197 (kgf^2.m)
L1: Qz=12.5487 (kgf) Qy=-12.5487 (kgf)
ΔM=0.0000 (kgf.m) ΔD=694.4372 (kgf^2.m)
L2: Qz=-22.7337 (kgf) Qy=-98.2137 (kgf)
ΔM=-144.2297 (kgf.m) ΔD=9854.4197 (kgf^2.m)
最大力距M=185.7343 (kgf.m)
荷载因数D=20403.2765 (kgf^2.m)
2 最低温度 温度-5℃ 风速0m/s 覆冰0mm

支点反力RA: 98.2137
支点反力RB: 98.2137
L0: Qz=98.2137 (kgf) Qy=22.7337 (kgf)
ΔM=144.2297 (kgf.m) ΔD=9854.4197 (kgf^2.m)
L1: Qz=12.5487 (kgf) Qy=-12.5487 (kgf)
ΔM=0.0000 (kgf.m) ΔD=694.4372 (kgf^2.m)
L2: Qz=-22.7337 (kgf) Qy=-98.2137 (kgf)
ΔM=-144.2297 (kgf.m) ΔD=9854.4197 (kgf^2.m)
最大力距M=185.7343 (kgf.m)
荷载因数D=20403.2765 (kgf^2.m)
3 最大风速 温度-5℃ 风速30m/s 覆冰0mm

支点反力RA: 109.6720
支点反力RB: 109.6720
L0: Qz=109.6720 (kgf) Qy=33.4820 (kgf)
ΔM=170.7112 (kgf.m) ΔD=13372.7305 (kgf^2.m)
L1: Qz=18.6701 (kgf) Qy=-18.6701 (kgf)
ΔM=0.0000 (kgf.m) ΔD=1537.2046 (kgf^2.m)
L2: Qz=-33.4820 (kgf) Qy=-109.6720 (kgf)
ΔM=-170.7112 (kgf.m) ΔD=13372.7305 (kgf^2.m)
最大力距M=232.4626 (kgf.m)
荷载因数D=28282.6656 (kgf^2.m)
4 最大荷载 温度-5℃ 风速10m/s 覆冰10mm

支点反力RA: 130.5079
支点反力RB: 130.5079
L0: Qz=130.5079 (kgf) Qy=36.4739 (kgf)
ΔM=199.1258 (kgf.m) ΔD=18382.6167 (kgf^2.m)
L1: Qz=20.3740 (kgf) Qy=-20.3740 (kgf)
ΔM=-0.0000 (kgf.m) ΔD=1830.5955 (kgf^2.m)
L2: Qz=-36.4739 (kgf) Qy=-130.5079 (kgf)
ΔM=-199.1258 (kgf.m) ΔD=18382.6167 (kgf^2.m)
最大力距M=266.5129 (kgf.m)
荷载因数D=38595.8288 (kgf^2.m)
5 三相上人 温度0℃ 风速10m/s 覆冰0mm

支点反力RA: 98.3881
支点反力RB: 98.3881
L0: Qz=98.3881 (kgf) Qy=22.8981 (kgf)
ΔM=144.6338 (kgf.m) ΔD=9903.6671 (kgf^2.m)
L1: Qz=12.6423 (kgf) Qy=-12.6423 (kgf)
ΔM=-0.0000 (kgf.m) ΔD=704.8417 (kgf^2.m)
L2: Qz=-22.8981 (kgf) Qy=-98.3881 (kgf)
ΔM=-144.6338 (kgf.m) ΔD=9903.6671 (kgf^2.m)
最大力距M=186.4482 (kgf.m)
荷载因数D=20512.1758 (kgf^2.m)
6 三相上人 温度10℃ 风速10m/s 覆冰0mm

支点反力RA: 98.3881
支点反力RB: 98.3881
L0: Qz=98.3881 (kgf) Qy=22.8981 (kgf)
ΔM=144.6338 (kgf.m) ΔD=9903.6671 (kgf^2.m)
L1: Qz=12.6423 (kgf) Qy=-12.6423 (kgf)
ΔM=-0.0000 (kgf.m) ΔD=704.8417 (kgf^2.m)
L2: Qz=-22.8981 (kgf) Qy=-98.3881 (kgf)
ΔM=-144.6338 (kgf.m) ΔD=9903.6671 (kgf^2.m)
最大力距M=186.4482 (kgf.m)
荷载因数D=20512.1758 (kgf^2.m)
7 单相上人 温度0℃ 风速10m/s 覆冰0mm

支点反力RA: 98.3881
支点反力RB: 98.3881
L0: Qz=98.3881 (kgf) Qy=22.8981 (kgf)
ΔM=144.6338 (kgf.m) ΔD=9903.6671 (kgf^2.m)
L1: Qz=12.6423 (kgf) Qy=-12.6423 (kgf)
ΔM=-0.0000 (kgf.m) ΔD=704.8417 (kgf^2.m)
L2: Qz=-22.8981 (kgf) Qy=-98.3881 (kgf)
ΔM=-144.6338 (kgf.m) ΔD=9903.6671 (kgf^2.m)
最大力距M=186.4482 (kgf.m)
荷载因数D=20512.1758 (kgf^2.m)
8 单相上人 温度10℃ 风速10m/s 覆冰0mm

支点反力RA: 98.3881
支点反力RB: 98.3881
L0: Qz=98.3881 (kgf) Qy=22.8981 (kgf)
ΔM=144.6338 (kgf.m) ΔD=9903.6671 (kgf^2.m)
L1: Qz=12.6423 (kgf) Qy=-12.6423 (kgf)
ΔM=-0.0000 (kgf.m) ΔD=704.8417 (kgf^2.m)
L2: Qz=-22.8981 (kgf) Qy=-98.3881 (kgf)
ΔM=-144.6338 (kgf.m) ΔD=9903.6671 (kgf^2.m)
最大力距M=186.4482 (kgf.m)
荷载因数D=20512.1758 (kgf^2.m)

第四节 弧垂验算
假定正常状态最大弧垂发生在最高温度时

1 最高温度 温度80℃ 风速0m/s 覆冰0mm
温度Tm=80 (℃) 温度Tn=80 (℃)
Cm=15897.803 A=-751.151 бm=4.587 (N/mm^2)
水平拉力H=2600.281 (N) 计算弧垂f=0.700 (m)

2 最低温度 温度-5℃ 风速0m/s 覆冰0mm
温度Tm=-5 (℃) 温度Tn=80 (℃)
Cm=15897.803 A=-637.956 бm=4.973 (N/mm^2)
水平拉力H=2819.189 (N) 计算弧垂f=0.646 (m)

3 最大风速 温度-5℃ 风速30m/s 覆冰0mm
温度Tm=-5 (℃) 温度Tn=80 (℃)
Cm=22037.257 A=-637.956 бm=5.851 (N/mm^2)
水平拉力H=3316.944 (N) 计算弧垂f=0.687 (m)

4 最大荷载 温度-5℃ 风速10m/s 覆冰10mm
温度Tm=-5 (℃) 温度Tn=80 (℃)
Cm=30073.057 A=-637.956 бm=6.829 (N/mm^2)
水平拉力H=3871.847 (N) 计算弧垂f=0.675 (m)

5 三相上人 温度0℃ 风速10m/s 覆冰0mm
温度Tm=0 (℃) 温度Tn=80 (℃)
Cm=15982.655 A=-644.615 бm=4.960 (N/mm^2)
水平拉力H=2812.205 (N) 计算弧垂f=0.650 (m)

6 三相上人 温度10℃ 风速10m/s 覆冰0mm
温度Tm=10 (℃) 温度Tn=80 (℃)
Cm=15982.655 A=-657.932 бm=4.910 (N/mm^2)
水平拉力H=2783.918 (N) 计算弧垂f=0.656 (m)

7 单相上人 温度0℃ 风速10m/s 覆冰0mm
温度Tm=0 (℃) 温度Tn=80 (℃)
Cm=15982.655 A=-644.615 бm=4.960 (N/mm^2)
水平拉力H=2812.205 (N) 计算弧垂f=0.650 (m)

8 单相上人 温度10℃ 风速10m/s 覆冰0mm
温度Tm=10 (℃) 温度Tn=80 (℃)
Cm=15982.655 A=-657.932 бm=4.910 (N/mm^2)
水平拉力H=2783.918 (N) 计算弧垂f=0.656 (m)

校核弧垂
1 最高温度 温度80℃ 风速0m/s 覆冰0mm
计算弧垂0.700m = 允许弧垂0.700m 满足

2 最低温度 温度-5℃ 风速0m/s 覆冰0mm
计算弧垂0.646m < 允许弧垂0.700m 满足

3 最大风速 温度-5℃ 风速30m/s 覆冰0mm
计算弧垂0.687m < 允许弧垂0.700m 满足

4 最大荷载 温度-5℃ 风速10m/s 覆冰10mm
计算弧垂0.675m < 允许弧垂0.700m 满足

5 三相上人 温度0℃ 风速10m/s 覆冰0mm
计算弧垂0.650m < 允许弧垂0.700m 满足

6 三相上人 温度10℃ 风速10m/s 覆冰0mm
计算弧垂0.656m < 允许弧垂0.700m 满足

7 单相上人 温度0℃ 风速10m/s 覆冰0mm
计算弧垂0.650m < 允许弧垂0.700m 满足

8 单相上人 温度10℃ 风速10m/s 覆冰0mm
计算弧垂0.656m < 允许弧垂0.700m 满足

第三章 土建资料

说明:本软件只计算一档导线,故架构在最大风速时的侧向风压
分别给出当前档导线对左右架构的侧向风压

左侧架构侧向风压PfA=左侧绝缘子风压+(导线风压+引下线风压/2+跳线风压/2)/2
=10.377+(27.648+0.000/2+20.898/2)/2=29.426 kgf

右侧架构侧向风压PfB=右侧绝缘子风压+(导线风压+引下线风压/2+跳线风压/2)/2
=10.377+(27.648+0.000/2+20.898/2)/2=29.426 kgf

状 态 水平拉力 单位 垂 直 荷 载 侧 向 风 压 单位
H RA RB PfA PfB
最大荷载 3871.847 N 130.508 130.508 kgf
最大风速 3316.944 N 109.672 109.672 29.425699 29.425699 kgf
最低温度 2819.189 N 98.214 98.214 kgf
施工安装 2703.905 N 98.388 98.388 kgf
三相上人 2812.205 N 98.388 98.388 kgf
单相上人 2812.205 N 98.388 98.388 kgf
