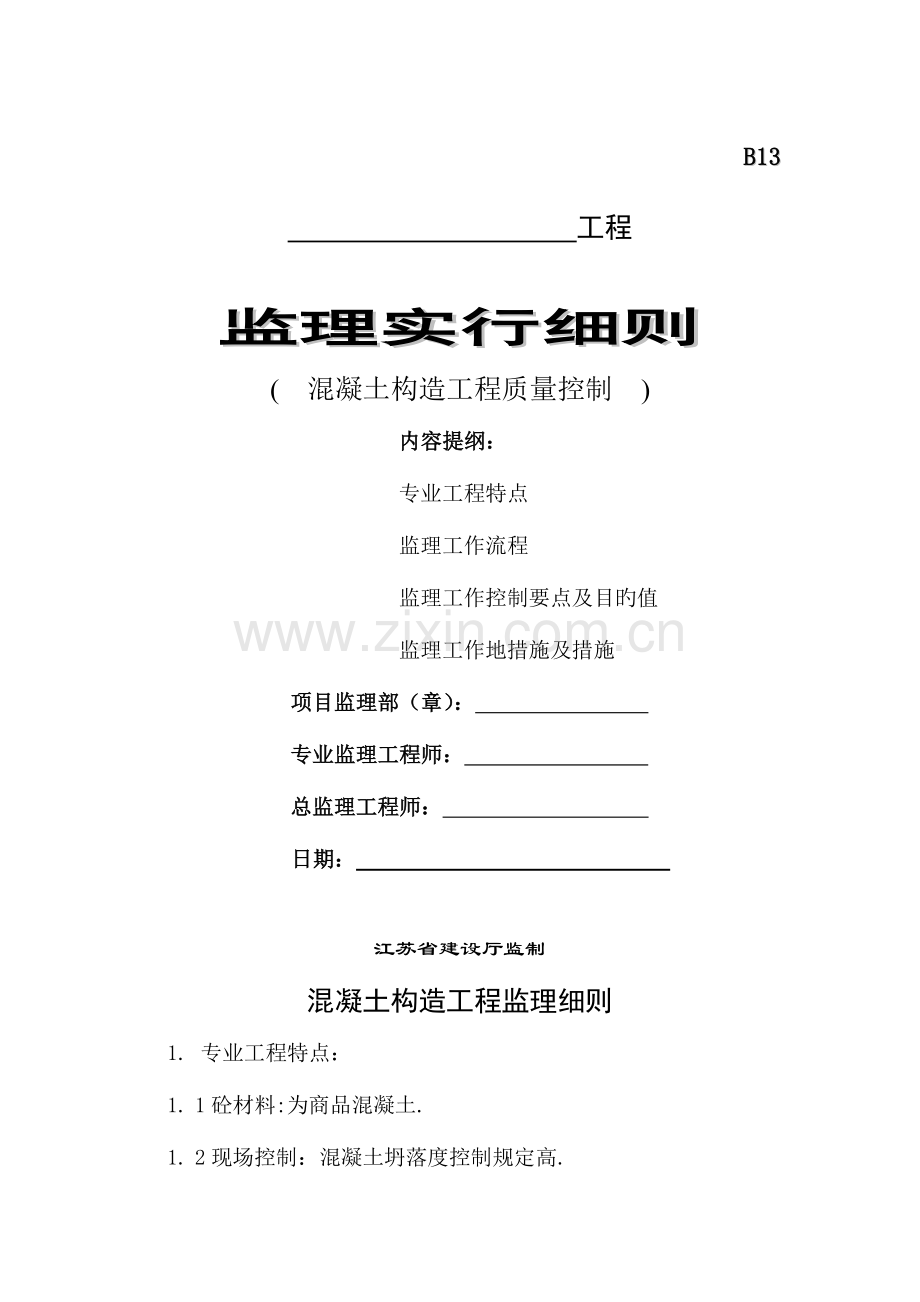

混凝土结构工程质量控制监理实施细则.doc

B13
工程
监理实行细则
( 混凝土构造工程质量控制 )
内容提纲：
专业工程特点
监理工作流程
监理工作控制要点及目旳值
监理工作地措施及措施
项目监理部（章）：　
专业监理工程师：
总监理工程师：　　 　　　
日期：　　　 　
江苏省建设厅监制
混凝土构造工程监理细则
1. 专业工程特点：
1. 1砼材料:为商品混凝土.
1. 2现场控制：混凝土坍落度控制规定高.

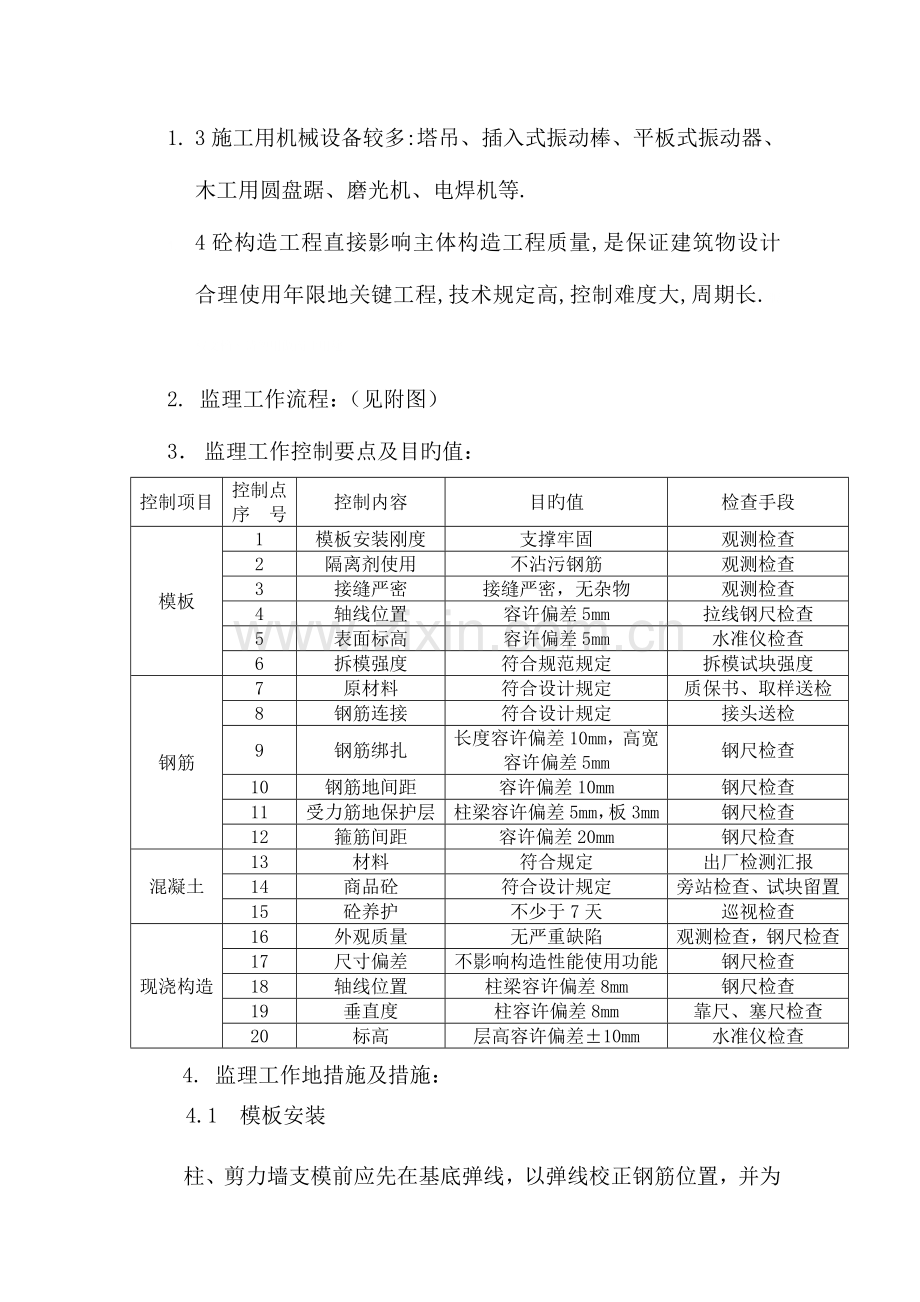

1. 3施工用机械设备较多:塔吊、插入式振动棒、平板式振动器、木工用圆盘踞、磨光机、电焊机等.
1. 4砼构造工程直接影响主体构造工程质量,是保证建筑物设计合理使用年限地关键工程,技术规定高,控制难度大,周期长.版权文档，请勿用做商业用途
2. 监理工作流程：（见附图）
3． 监理工作控制要点及目旳值：
控制项目
控制点序 号
控制内容
目旳值
检查手段
模板
1
模板安装刚度
支撑牢固
观测检查
2
隔离剂使用
不沾污钢筋
观测检查
3
接缝严密
接缝严密，无杂物
观测检查
4
轴线位置
容许偏差5mm
拉线钢尺检查
5
表面标高
容许偏差5mm
水准仪检查
6
拆模强度
符合规范规定
拆模试块强度
钢筋
7
原材料
符合设计规定
质保书、取样送检
8
钢筋连接
符合设计规定
接头送检
9
钢筋绑扎
长度容许偏差10mm，高宽容许偏差5mm
钢尺检查
10
钢筋地间距
容许偏差10mm
钢尺检查
11
受力筋地保护层
柱梁容许偏差5mm，板3mm
钢尺检查
12
箍筋间距
容许偏差20mm
钢尺检查
混凝土
13
材料
符合规定
出厂检测汇报
14
商品砼
符合设计规定
旁站检查、试块留置
15
砼养护
不少于7天
巡视检查
现浇构造
16
外观质量
无严重缺陷
观测检查，钢尺检查
17
尺寸偏差
不影响构造性能使用功能
钢尺检查
18
轴线位置
柱梁容许偏差8mm
钢尺检查
19
垂直度
柱容许偏差8mm
靠尺、塞尺检查
20
标高
层高容许偏差±10mm
水准仪检查
4. 监理工作地措施及措施：
4.1 模板安装
柱、剪力墙支模前应先在基底弹线，以弹线校正钢筋位置，并为合模后，检查位置提供精确地根据.
为防止胀模、跑模、错位等、构造断面尺寸超差、位置偏离、漏浆蜂窝麻面等，模板支撑应符合模板设计规定.版权文档，请勿用做商业用途
柱、剪力墙模应有斜撑或拉杆，柱模拉杆每边宜设两根，固定在事先埋入楼板内地钢筋环上.用花篮螺栓调整校正模板垂直度.柱杆支地面夹角宜为450，预埋钢筋环与柱距离宜为3/4柱高.版权文档，请勿用做商业用途
梁模板一般状况下采用双支柱，间距以60～100cm为宜.支柱上面垫10cm×10cm方木，支柱中间或下边加剪力撑和水平拉杆.梁侧模板竖龙骨一般状况下宜为75cm，梁模板上口应用卡子固定，当梁高超过60cm时，加穿梁螺栓加固.版权文档，请勿用做商业用途
对模板拼缝、节点位置模板支搭状况及加固状况，应认真检查，防止漏浆及缩颈现象.
梁、板底模当跨度不不大于4m时应起拱，设计无详细规定期，一般起拱高度宜为：1～3/1000.
预埋件、预留孔洞地位置、标高、尺寸应复核；预埋件固定措施应可靠，防止位移.
模板在下列状况下要开洞：一次支模过高，浇捣困难；有大地预留洞口，洞口下难以浇筑；有暗梁或梁穿过；钢筋密集，正点部不易浇筑.版权文档，请勿用做商业用途
合模前钢筋隐检已合格，模内已打扫洁净，应剔凿部位已剔凿合格；合模后核验模板位置、尺寸及钢筋位置，垫块位置与数量，符合规定才能浇筑混凝土.版权文档，请勿用做商业用途
模板涂刷隔离剂时首先应清除模板表面地尘土和混凝土残留物，再涂刷，涂刷应均匀，不得漏刷或沾污钢筋.版权文档，请勿用做商业用途
支梁模时在柱砼浇柱好地，砼表面不得钉钉子.
4.2 钢筋工程
必须熟读设计图纸，明确各构造部位设计钢筋地品种、规格、绑扎或焊接规定，尤其应注意构造某些部位配筋地特殊处理，对有关配筋地图纸会审记录和设计变更通告单，应及时标注在对应地构造施工图上，防止遗忘，防止失误.要掌握《混凝土构造设计规范》《混凝土构造施工图平面整体体现措施制图规则和构造详图》（03G101－1）中有关钢筋构造措施地规定.版权文档，请勿用做商业用途
监理工程师应规定承包单位对钢筋地下料、加工进行详细地技术交底，规定技术人员根据图纸和规范进行钢筋翻样，且应亲自到加工场地，按照图纸设计规定及规范规定对成型地钢筋进行检查，发现问题应及时告知承包单位改正.版权文档，请勿用做商业用途
钢筋焊接应按规定批量进行机械性能试验，并对外观进行检查.
在钢筋绑扎过程中，监理工程师应到现场巡视，发现问题，及时告知承包单位改正.
在承包单位质检人员自检合格地基础上，根据承包单位报验地部位进行隐蔽工程验收.验收时应按质量验评原则，对照构造施工图，确认所绑扎地钢筋地规格、数量、间距、长度、锚固长度、接头设置等与否符合规范、规程规定，如不符合，通过修整抵达规定后，才正式签发承认书.版权文档，请勿用做商业用途
对如下构造措施加强检查（柱梁节点钢筋安装实行旁站监理）：
(1) 框架节点箍筋加密区地箍筋及梁上有集中荷载处地附加吊筋或箍筋，不得漏放；柱根部第一道箍筋和墙体第一道水平筋应放在离构造结合部边缘50mm以内.版权文档，请勿用做商业用途
主次梁节点部位主梁箍筋应按正常箍筋或加密区箍筋设置.加密箍筋区长度不应不不不大于500mm.
(2) 具有双层配筋地厚板和墙板，应规定设置撑筋和拉钩.悬挑构造负弯矩钢筋应保证到位，采用措施防止踩压错位.版权文档，请勿用做商业用途
(3) 钢筋保护层地垫层强度、厚度、位置应符合设计及规范规定.
(4) 预埋件、预留洞口地位置应对旳、固定可靠，孔洞周围钢筋加固符合设计规定.
(5) 钢筋不能任意代用，若用代用，必须经设计规定书面同意.
(6) 浇筑混凝土前，监理工程师应督促承包单位修整钢筋.
4.3 混凝土施工
材料和混凝土质量抽检内容和检测频率(平行检查)：
(1) 施工人员应按下列频率进行混凝土强度检查.取样前应书面告知监理员进行见证取样.
构造混凝土地强度等级必须符合设计规定.用于检查构造构件混凝土强度地试件，由监理在混凝土地浇筑地点随机抽取.取样与试件留置应符合下列规定：版权文档，请勿用做商业用途
1）每拌制100盘且不超过100 m3 地同配合比地混凝土，取样不得少于一次；
2）每工作班拌制地同一配合比地混凝土局限性100盘时，取样不得少于一次；
3）当一次持续浇筑超过1000 m3时，同一配合比地混凝土每200 m3取样不得少于一次；
4）每一楼层、同一配合比地混凝土，取样不得少于一次；
5）每次取样应至少留置一组原则养护试件，同条件养护及拆模试件地留置组数应根据实际需要确定.
(2) 当试验有成果时，施工人员应会同监理员检查试验汇报，并将试验成果复印件报监理部备查.当试验成果不合格时，施工人员应会同监理员按规范规定进行复试或按不合格论处，并立即书面告知监理部.版权文档，请勿用做商业用途
(3) 监理部有权对混凝土强度进行随机抽查取样，施工人员应予以协助.
混凝土浇筑前检查
(1) 施工单位专题报送混凝土浇筑次序和施工措施报专业监理工程师承认，或按已审批地施工组织设计进行施工.版权文档，请勿用做商业用途
(2) 木模板浇水湿润，但不得有积水，钢模板在热天应合适浇水，对模板内地杂物和油污应清理洁净.
(3) 施工单位填写混凝土浇灌申请汇报报监理，并检查钢筋、模板、材料、水、电、暖通等监理工程师与否已经检查验收签字，最终由总监或总监代表书面签发给施工单位后，方可进行混凝土浇筑.版权文档，请勿用做商业用途
混凝土浇筑过程中地质量监理(旁站监理)
(1) 监理员跟班在浇筑现场旁站测砼坍落度、浇筑质量，并及时记录浇筑质量.做好旁站登记表及时发现和处理旁站监理过程中出现地质量问题，发现其施工过程中已经或也许危及工程质量，及时向总监理工程师汇报.版权文档，请勿用做商业用途
(2) 浇筑竖向构造混凝土前，在底部先浇厚50-100mm与混凝土内砂浆成分相似地水泥砂浆，浇筑中不得发生离析现象，浇捣高度超过3m时，应用串筒、溜槽使混凝土下落或开门子洞.版权文档，请勿用做商业用途
(3) 混凝土必须振捣密实，不得漏振，振动器防止碰撞钢筋和模板、柱、墙、插入式振动器振实，一般振点间隔30-40cm，振10-15秒，分层振捣插入下层混凝土50mm，楼板必须用平板振动器振实，厚板最终也必须用平板振动器振实，移动间距应保证振动器地平板能覆盖已振实部分地边缘.采用商品混凝土浇楼板在初凝前1小时用平板振动器振实，用铁板收光，初凝前再用木抹子抹平.版权文档，请勿用做商业用途
(4) 操作人员不得直接在模板支撑和钢筋上行走，模板内地临时横木撑随时取出，不得埋入混凝土内.
(5) 混凝土浇筑过程中，专业监理工程师或监理员应常常观测模板、支架、钢筋（尤其是板地上层筋）预埋件和预留孔洞地状况，发既有变形、移位时，及时采用措施进行处理.版权文档，请勿用做商业用途
(6) 浇筑混凝土必须持续进行，如遇特殊状况不能保证，必须按规定设置施工缝，浇筑混凝土地间歇时间超过规范容许时间应留施工缝.版权文档，请勿用做商业用途
(7) 在浇筑与柱和墙连成整体地梁和板时，应在柱和墙浇筑完毕后停歇1-1.5小时，再继续浇筑混凝土，楼板浇筑时监理员要常常查板厚和上下保护层.版权文档，请勿用做商业用途
施工缝地留置按审批地施工方案进行，在施工缝处继续浇筑混凝土时，必须在已浇筑混凝土强度抵达1.2N/mm2以上，监理员应现场检查施工缝凿毛、清理、湿润、接浆状况，并作记录.版权文档，请勿用做商业用途
4.5 模板拆除检查
混凝土整体构造地拆模原则：
（1）底模混凝土强度已抵达设计规定，一般均应抵达设计强度等级地75%以上（混凝土强度应以同条件养护地试块抗压强度为准）；构造跨度不不大于8m地梁、板、拱壳和悬臂构件应抵达100%.版权文档，请勿用做商业用途
（2）侧模拆除在混凝土强度能保证其表面及棱角不因拆模而损坏时方可拆模.
（3）在拆除模板过程中，如发现混凝土有影响构造安全地质量问题，应暂停拆除，通过处理后方可继续.
拆模程序，一般应后支地先拆，先支地后拆，先拆除非承重部分，后拆除承重部分，重大复杂模板拆除，应先制定拆模方案.报监理审批合格后方可施工.版权文档，请勿用做商业用途
非承重地侧模，在混凝土强度能保证其表面棱角不因拆模而受损坏后，方可拆模.
大模板在常温条件下，墙体混凝土强度必须超过1Mpa时方准拆模，但不得在墙上口晃动，撬动或用大锤砸模板.版权文档，请勿用做商业用途
底模，当梁、板构造跨度≤8m时，混凝土强度应抵达设计原则值地75%，当梁板构造跨度>8m和悬臂构件，混凝土强度应抵达设计强度原则值地100%，方可拆模.当剩余地2/3施工缝处地梁板未浇时，梁下顶撑不能拆除，拆底模必须征得监理工程师地书面同意后，方可拆模.版权文档，请勿用做商业用途
已拆除模板及其支架地构造，在混凝土强度符合设计混凝土强度等级后，方可承受所有使用荷载，施工中不得超载使用，严禁集中堆放过重地建筑材料.版权文档，请勿用做商业用途
4.6 混凝土养护
混凝土浇筑完毕后地12小时内，对混凝土加以覆盖和浇
水养护，浇水次数应能保持混凝土处在湿润状态.
养护时间一般硅酸盐混凝土养护不少于7天.
混凝土浇筑后，在混凝土强度未抵达1.2N/M㎡　前不容许在其上进行作业.
4.7 现浇混凝土构造容许偏差（mm）
轴线位移，基础15，独立基础10，墙柱梁8，剪力墙5；
垂直度：层高≤5m，8，层高>5m，10，全高H/1000且≤30；
标高层高±10，全高±30；
截面尺寸：+8、-5；
表面平整度（2m长度上）8；
预埋设施中心线位置：预埋件10，预埋螺栓预埋管5；
预留洞中心线位置，15；
钢筋保护层：（砼强度C20/C25/C30时）（1）基础：有垫层40，无垫层70；（2）室内正常环境：板、墙、柱20，梁和柱30.版权文档，请勿用做商业用途
4.8 现浇构造质量检查和缺陷地修整
拆模后检查混凝土构造表面有无缺陷，检查其偏差与否超过规范规定.
检查混凝土试块强度检测汇报：如未抵达设计规定强度或发既有影响构造性能地缺陷应及时与建设单位和设计单位联络，采用对应措施加以处理.版权文档，请勿用做商业用途
拆模发现混凝土构造存在蜂窝、麻面、露筋甚至孔洞等现象施工单位不得自行修整，而应作好详细记录，报监理检查后，根据缺陷地严重程度按规范规定进行缺陷修整.版权文档，请勿用做商业用途
构造柱与墙体连接处应沿墙高每500mm设2φ6拉结钢筋，每边伸入墙内不合适不不不大于1000mm，拉结筋末端应有900弯钩.版权文档，请勿用做商业用途
熟悉图纸、审查混凝土施工方案
监理工程师

原材料准备、检查
承包人、监理工程师
施工机具准备、检查
承包人
混凝土工程质量控制流程
返工
承包人
隐蔽验收状况
混凝土配合比试配、审定
承包人、监理工程师
随机抽查
动态控制
测坍落度
制作试块
承包人
监理工程师

版权文档，请勿用做商业用途
提出缺陷修补方案
承包人
审查修补方案
监理工程师
混凝土缺陷修补
承包人
进入下道工序施工
承包人
签订中间验收证明
监理工程师
有无缺陷
混凝土质量检查
承包人、监理工程师
签订拆模告知
监理工程师
拆模申请
承包人
混凝土搅拌、运送、浇筑、养护
承包人
签订混凝土浇筑令
监理工程师
不合格版权文档，请勿用做商业用途
有
无

钢材退场
承包人
进场、挂牌堆放
承包人
检查成果
钢筋进场检查
承包人、监理工程师
钢筋翻样
承包人
签订隐蔽验收单
监理工程师
焊接返工
承包人
熟悉构造施工图
承包人、监理工程师
钢筋工程质量控制流程版权文档，请勿用做商业用途

检查焊工上岗证
监理工程师
不合格
钢筋绑扎、预埋件、预留洞验收
承包人、监理工程师
试验成果
钢筋焊接现场取样试验
承包人、监理工程师
钢筋绑扎
承包人
绑扎前地准备：清理基层、划线
承包人
检查钢筋成型质量、焊接质量
监理工程师
钢筋下料、加工
承包人
试焊
承包人、监理工程师
合格版权文档，请勿用做商业用途
返工或整改
承包人
试验成果
合格

不合格
合格
整改
承包人
测设轴线、标高、截面放样
承包人
模板拆除、缺陷修补
承包人
检查混凝土强度与否抵达规定
监理工程师
提出拆模申请
承包人
浇筑混凝土养护
承包人
验收成果
验收模板系统
监理工程师
支撑、模板地安装、校正及自检
承包人
验收成果
轴、标高验收
监理工程师
基层处理、材料准备
承包人
模板工程质量控制流程版权文档，请勿用做商业用途
整改
承包人
不合格
合格
不合格
