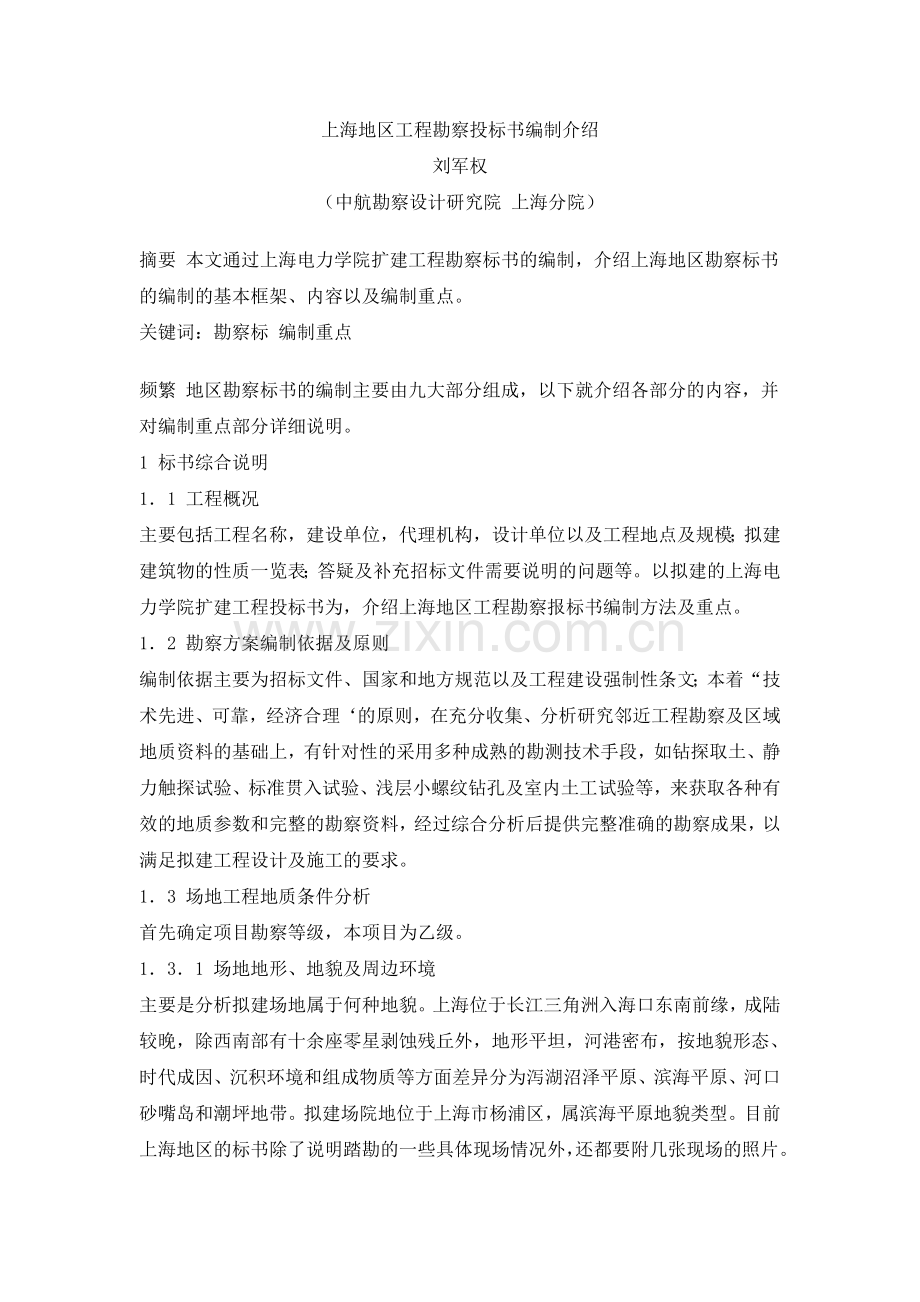

上海地区工程勘察投标书编制介绍
刘军权
（中航勘察设计研究院 上海分院）
摘要 本文通过上海电力学院扩建工程勘察标书的编制，介绍上海地区勘察标书的编制的基本框架、内容以及编制重点。
关键词：勘察标 编制重点
频繁 地区勘察标书的编制主要由九大部分组成，以下就介绍各部分的内容，并对编制重点部分详细说明。
1 标书综合说明
1．1 工程概况
主要包括工程名称，建设单位，代理机构，设计单位以及工程地点及规模；拟建建筑物的性质一览表；答疑及补充招标文件需要说明的问题等。以拟建的上海电力学院扩建工程投标书为，介绍上海地区工程勘察报标书编制方法及重点。
1．2 勘察方案编制依据及原则
编制依据主要为招标文件、国家和地方规范以及工程建设强制性条文；本着“技术先进、可靠，经济合理‘的原则，在充分收集、分析研究邻近工程勘察及区域地质资料的基础上，有针对性的采用多种成熟的勘测技术手段，如钻探取土、静力触探试验、标准贯入试验、浅层小螺纹钻孔及室内土工试验等，来获取各种有效的地质参数和完整的勘察资料，经过综合分析后提供完整准确的勘察成果，以满足拟建工程设计及施工的要求。
1．3 场地工程地质条件分析
首先确定项目勘察等级，本项目为乙级。
1．3．1 场地地形、地貌及周边环境
主要是分析拟建场地属于何种地貌。上海位于长江三角洲入海口东南前缘，成陆较晚，除西南部有十余座零星剥蚀残丘外，地形平坦，河港密布，按地貌形态、时代成因、沉积环境和组成物质等方面差异分为泻湖沼泽平原、滨海平原、河口砂嘴岛和潮坪地带。拟建场院地位于上海市杨浦区，属滨海平原地貌类型。目前上海地区的标书除了说明踏勘的一些具体现场情况外，还都要附几张现场的照片。

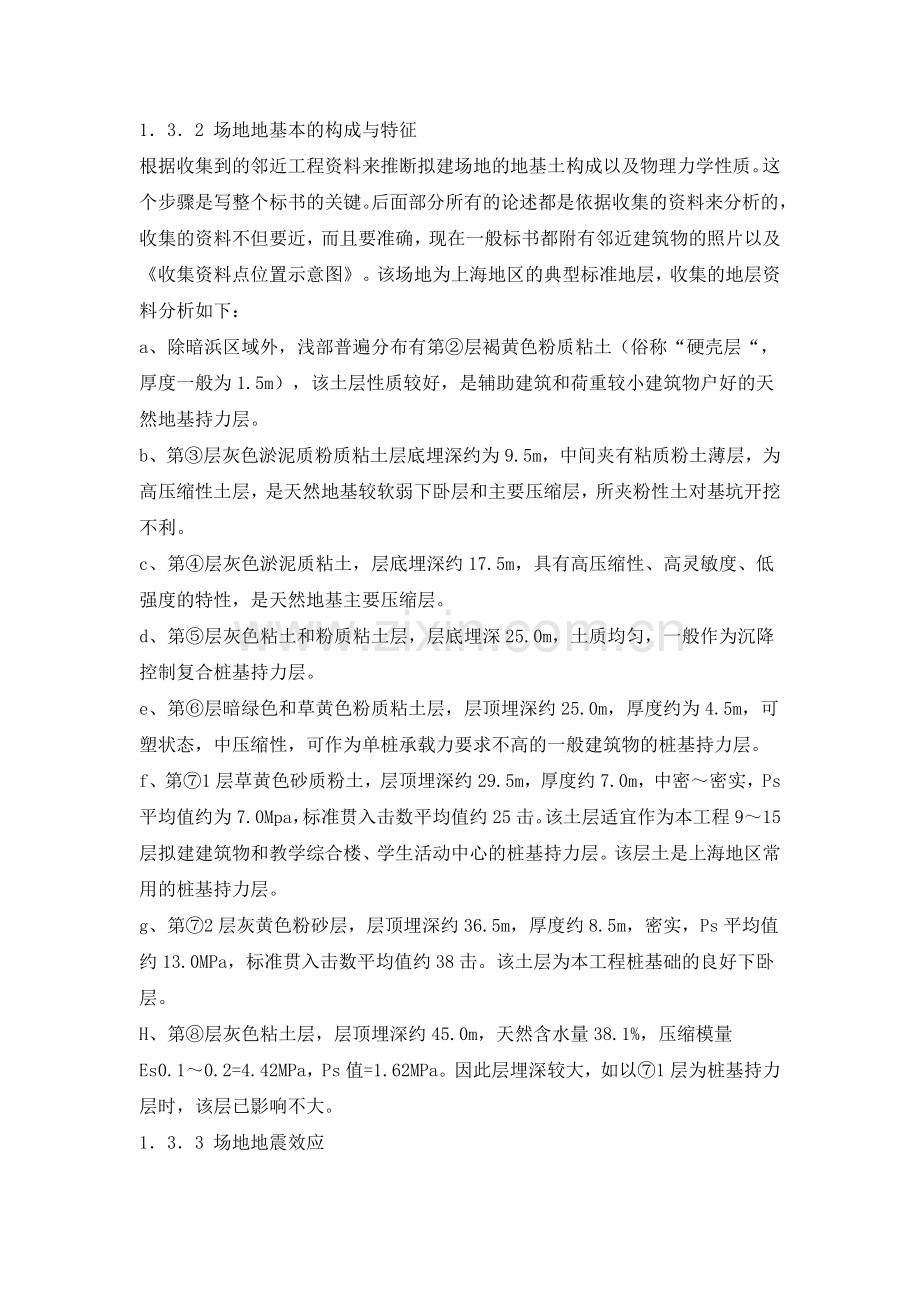

1．3．2 场地地基本的构成与特征
根据收集到的邻近工程资料来推断拟建场地的地基土构成以及物理力学性质。这个步骤是写整个标书的关键。后面部分所有的论述都是依据收集的资料来分析的，收集的资料不但要近，而且要准确，现在一般标书都附有邻近建筑物的照片以及《收集资料点位置示意图》。该场地为上海地区的典型标准地层，收集的地层资料分析如下：
a、除暗浜区域外，浅部普遍分布有第②层褐黄色粉质粘土（俗称“硬壳层“，厚度一般为1.5m），该土层性质较好，是辅助建筑和荷重较小建筑物户好的天然地基持力层。
b、第③层灰色淤泥质粉质粘土层底埋深约为9.5m，中间夹有粘质粉土薄层，为高压缩性土层，是天然地基较软弱下卧层和主要压缩层，所夹粉性土对基坑开挖不利。
c、第④层灰色淤泥质粘土，层底埋深约17.5m，具有高压缩性、高灵敏度、低强度的特性，是天然地基主要压缩层。
d、第⑤层灰色粘土和粉质粘土层，层底埋深25.0m，土质均匀，一般作为沉降控制复合桩基持力层。
e、第⑥层暗绿色和草黄色粉质粘土层，层顶埋深约25.0m，厚度约为4.5m，可塑状态，中压缩性，可作为单桩承载力要求不高的一般建筑物的桩基持力层。
f、第⑦1层草黄色砂质粉土，层顶埋深约29.5m，厚度约7.0m，中密～密实，Ps平均值约为7.0Mpa，标准贯入击数平均值约25击。该土层适宜作为本工程9～15层拟建建筑物和教学综合楼、学生活动中心的桩基持力层。该层土是上海地区常用的桩基持力层。
g、第⑦2层灰黄色粉砂层，层顶埋深约36.5m，厚度约8.5m，密实，Ps平均值约13.0MPa，标准贯入击数平均值约38击。该土层为本工程桩基础的良好下卧层。
H、第⑧层灰色粘土层，层顶埋深约45.0m，天然含水量38.1%，压缩模量Es0.1～0.2=4.42MPa，Ps值=1.62MPa。因此层埋深较大，如以⑦1层为桩基持力层时，该层已影响不大。
1．3．3 场地地震效应
主要是按上海市和国家《建筑抗震设计规程》有关条文，判定场地地震烈度以及液化判别。该场地抗震设防烈度为7度，设计基本地震加速度为0.10g，所属的设计地震分组为第一组，地基土属软弱土，场地类别为IV类。浅部0～20m范围内无成层分布的饱和砂质粉土和粉、细砂层；故为不液化场地。
1．3．4 场地水文地质条件
上海地区对工程有影响的地下水类型主要是浅部土层中的潜水，部分地区浅部粉性土或砂土的微承压水和第⑦层中的承压水。潜水水位埋深一般在地面下0.3～1.5m。地下水和地基土一般对混凝土有无腐蚀性。由于本项目有基坑，基坑施工时应进行降、排水工作。
2 类同工程经验及地基基础工程预分析
2．1 类同工程经验
这部分是标书的重点，主要借鉴类同工程经验的一些数据。及该工程附近已竣工建筑物的基础工程资料进行分析，具体为：
（1）9～15层高楼
9～15层建筑基底荷重较大，对单桩承载力要求较高，一般采用剪力墙下轴线布桩比较经济；在正常沉积地层区域，一般选第⑦1层砂质粉土或粉砂层为桩基持力层，桩端入土深度30多m。如对单桩承载力或沉降要求高时，也可能第⑦2层为桩基持力层。桩型选用φ500m左右的PHC管桩、横载面450㎜×450㎜左右的预制方桩或桩径φ100㎜左右的钻孔灌注桩。收集类似地层的单桩承载力资料如下；
①××综合楼：14层，地下室埋深5 m，采用450㎜×450㎜预制方桩，桩端全断面入土深度32m，进入第⑦1怪草黄色砂质粉土层约3.0 m，经单桩静载荷试验，其单桩极限承载力标准值大于2600kN，使用3年后，实测沉降量为4.1㎝.
②××新苑:17层住宅,剪力墙结构,采用φ700㎜灌注桩,以第⑦1层为桩端持力层,桩端全断面入土深度33m,桩长29m静载荷试验单桩极限承载力为2800kN，结构封顶后总沉降量小于5.0㎝。
（2）多层商业建筑和裙房
此类建筑一般为2～4层，框架结构，虽层数不高，但一般柱网大、平面形态复杂，且裙房往往与主体高层有协调沉降问题，故多采用独立承台桩基础；每个承台下面布置3～5根桩较经济。根据单柱荷重情况，一般选用第⑥层或⑦1层为桩基待力层。
上海地区目前3层以上多层住宅常采用沉降控制复合桩基，承台以第②层土为持力层，采用断面200㎜×200㎜或250㎜×250㎜微型桩，以第⑤层土作为桩基持力层，桩端入土深度一般为18～22m，沉降量控制在≤15㎝。
（3）单层公建、门卫等轻型建筑物
对荷重较轻的单层建筑，一般采用天然地基，以第②层褐黄色粉质粘土为持力层。
2．2基础工程预分析
为使桩基方案预分析更具针对性且便于表述，现按层数、荷重、可能的桩基持力层等因素把采用桩基的建筑物分成以下几类。
2．2．1桩型选择及沉桩可能性分析
上海地区桩基类型一般主要为混凝土预制桩（简称预制桩）和钻孔灌注桩（简称灌注桩）两类。桩型选择根据工程性质、地质情况、施工条件及场地周围环境等综合考虑。一般选用预制桩。
预制桩方案经济和技术指标均较灌注桩好，拟建项目场地较开阔，桩基施工时，采取合理的施工流程，、沉桩速率和一定的防护措施后，挤土对周围环境影响不大；预制方桩或PHC管桩相比较，PHC管桩挤土效应小，结构强度大，桩身进入第⑦1层较深时不易破坏。考虑到拟建场周围为居民区，为减少噪音，采用静压施工方式。
2．2．2基坑开挖和围护
本工程地下室基坑埋深为：研究生楼、留学生楼为4.0m；电力研究中心、电力培训中心和图文信息中心为6.0m.场地施工条件较为有利,场地较开阔,基坑距建筑物距离较远,但要注意地下老管线、暗浜、防空设施等地下障碍物不利影响。基坑施工主要在第②、③层土中进行，因场地地下水埋藏较浅，第③层淤泥质粉质粘土土质不均，来薄层及团状的粉性土，在动力水流作用下易产生流砂及管涌，且淤泥质土具流变性，基坑开挖时坑底易隆起，产生“像皮土”，因此基坑施工阶段需进行止水、隔水和降水，确保基坑施工安全。
按上海地区基坑围护的工程经验，本项目4m埋深基坑维护一般采用水泥土搅拌桩或复合土钉墙，根据本工程场地情况，可优先考虑造价更经济的复合土钉墙围护结构。对于6m埋深的基坑，一般可采用SMW工法或钻孔灌注桩挡土加搅拌止水这2种刚度较大的支护形式，采用一道支撑，基坑封闭后，再采用井点降水。在同等条件下。SMW工法工期较短，且型钢可重复使用，从经济角度考虑理为节约。
3勘察目的、需解决的主要技术问题及勘察重点
本部分内容主要是说明按照规范和设计的要求，查明拟建场地压缩层范围内的地层分布特征及各土层物理力学性质；查明地基液化性，判定液化等级；查明暗浜、暗塘等不良地质现象；为地基基础、基坑围护设计施工方案等提供岩土工程资料，并作出分析和评价。主要技术问题液化判别和基坑稳定性分析。重点为基坑所涉及土层的性质及建筑物桩基持力层土层的性质。
4 勘探工作量布置
根据上海市工程建设规范《岩土工程勘察规范》（DGJ08-37-2002）有关规定，结合拟建物性质、平面形态布置勘探孔。勘探孔宜以取土样孔、取土标贯孔和静力触探孔为主，浅层勘探以小螺纹钻孔为主。原位测试孔的数量在确保各土层足够数量原状土样的前提下可占勘探孔总数的2/3。布孔间距不超过35m；一般性勘探孔孔深大于桩可能最大入土深度下3.0m；控制性勘探孔孔深达地基（桩基）压缩层计算厚度下1～2m。该工程详勘共布置勘探孔45个，其中取土标贯孔16个，静力触探孔29个，小螺纹钻孔125个。每层土原状土或原位测试数据不少于6个。地表下20m内如存在饱和砂质粉土和粉、细砂，标贯试验间距为1.0-1.5m，20m以下试验间距一般定为2.0m。标准贯入试验采取扰动样做颗粒分析试验。
5 勘察报告内容及其附表
勘察报告包括拟建工程性质、勘察目的、工作依据、勘察手段和完成工作量；场地工程地质条件；地基基础分析与评价；结论与建议等内容。附表主要有平面图、剖面图、柱状图、静力触探曲线及土工试验图表等。
6 勘察方案实施的保证措施
包括质量保证措施、技术保证措施、施工组织、安全保证和环境措施等方面的内容。
7 工程勘察进度计划安排
根据招标文件确定进度计划，并绘制《工程勘察进度计划表》。
8 工程勘察费预算
根据国家发展计划委员会、建设部颁布的《工程勘察设计收费标准》（2002年修订本）进行预算，并编制《工程勘察费用预算明细表》。
9 服务与配合事项
包括提交成果后的服务及与相关单位的咨询服务事项。
