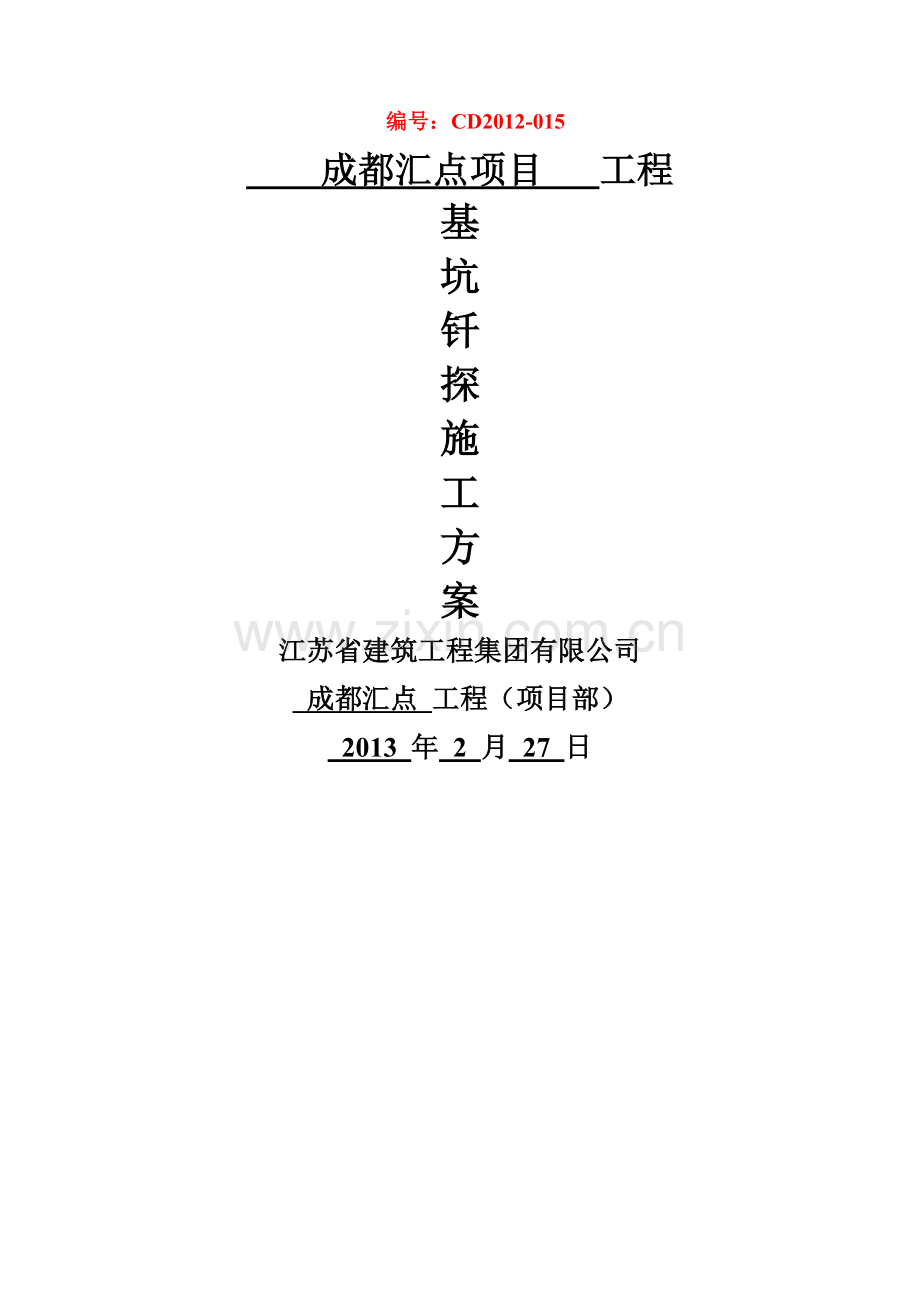

编号：CD2012-015
成都汇点项目 工程
基
坑
钎
探
施
工
方
案
江苏省建筑工程集团有限公司
成都汇点 工程（项目部）
2013 年 2 月 27 日
5 / 6
.

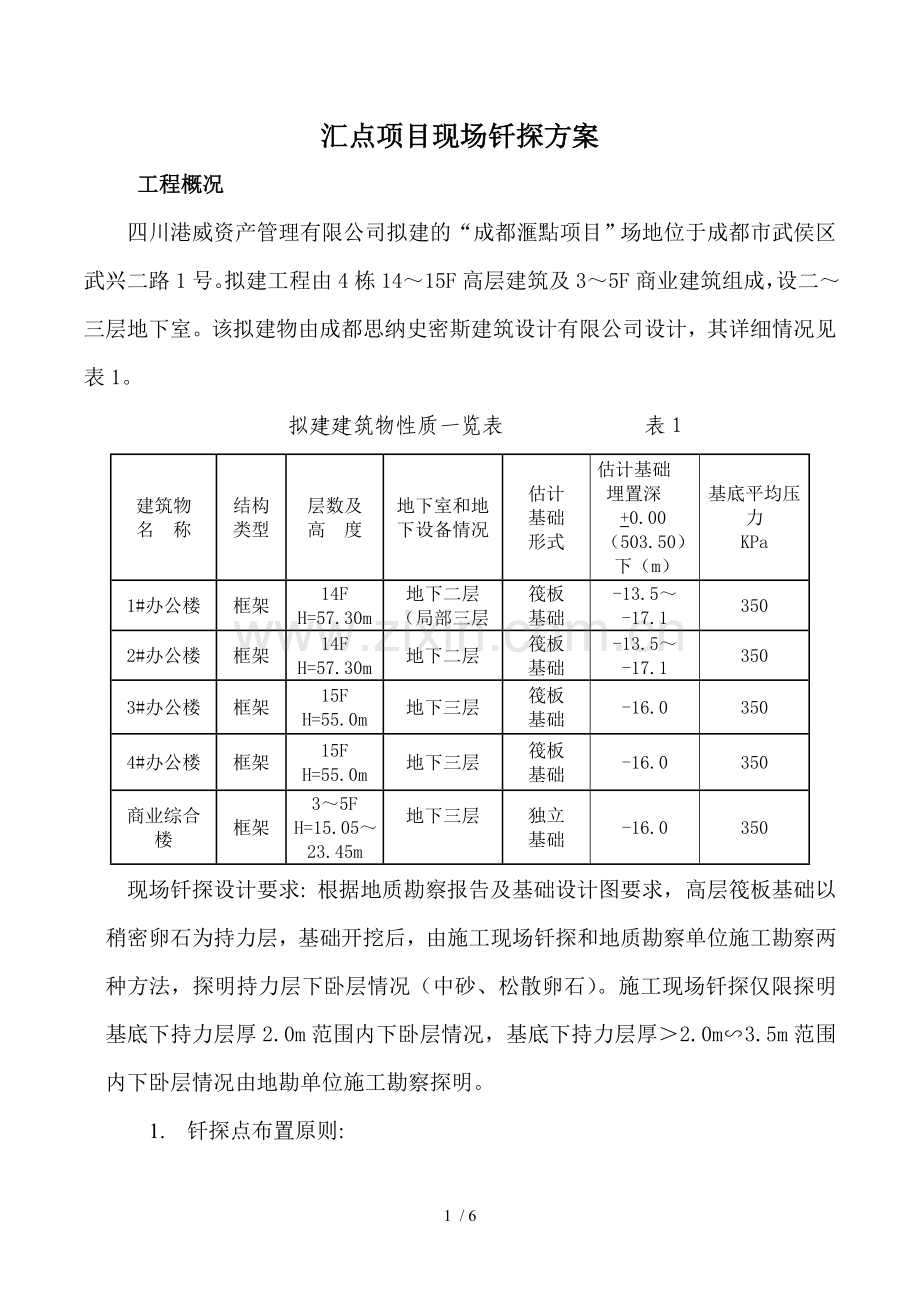

汇点项目现场钎探方案
工程概况
四川港威资产管理有限公司拟建的“成都滙點项目”场地位于成都市武侯区武兴二路1号。拟建工程由4栋14～15F高层建筑及3～5F商业建筑组成，设二～三层地下室。该拟建物由成都思纳史密斯建筑设计有限公司设计，其详细情况见表1。
建筑物
名 称
结构
类型
层数及
高 度
地下室和地下设备情况
估计
基础
形式
估计基础
埋置深
+0.00（503.50）下（m）
基底平均压力
KPa
1#办公楼
框架
14F
H=57.30m
地下二层
（局部三层
筏板
基础
-13.5～-17.1
350
2#办公楼
框架
14F
H=57.30m
地下二层
筏板
基础
-13.5～-17.1
350
3#办公楼
框架
15F
H=55.0m
地下三层
筏板
基础
-16.0
350
4#办公楼
框架
15F
H=55.0m
地下三层
筏板
基础
-16.0
350
商业综合楼
框架
3～5F
H=15.05～23.45m
地下三层

独立
基础
-16.0
350
拟建建筑物性质一览表 表1
现场钎探设计要求: 根据地质勘察报告及基础设计图要求，高层筏板基础以稍密卵石为持力层，基础开挖后，由施工现场钎探和地质勘察单位施工勘察两种方法，探明持力层下卧层情况（中砂、松散卵石）。施工现场钎探仅限探明基底下持力层厚2.0m范围内下卧层情况，基底下持力层厚＞2.0m∽3.5m范围内下卧层情况由地勘单位施工勘察探明。
1. 钎探点布置原则:
1.1 高层筏板基础布置: 筏板基础边缘0.5m～1.0m位置间隔3-5m, 在角点、转折点必须布置钎探点，筏板基础中部按方格网布置钎探点，间距4不得大于6.0m，基底有高差部位（电梯坑，积水坑）单独要布置钎探点。钎探钢筋φ20～22，长度1.8m～2.0m，每隔10cm纪录锤击数，钎探纪录至1.8m。
1.2 钎探点布置根据设计要求，独立基础 、条形基础（挡墙）基础以稍密卵石为持力层，基底下持力层厚1.5m, 施工现场钎探应探明基底下持力层厚1.5m范围内下卧层（中砂）情况，钎探钢筋φ20～22,长度1.8m, 每隔10cm纪录锤击数，钎探纪录至1.5m。
1.3 纯地下室独立基础(A×A)布置: 4.5m≤A，钎探布置5点，中心点及四角点布置， A＜4.5m，钎探布置1点，中心位置布置。多层独立基础、筏板基础尺寸大于A多为矩形，将基础划分上述情况组合，基础内均匀布置钎探点 （多排采用梅花形布置）。
2. 基土钎探施工准备
2.1 材料及主要机具
2.1.1 砂：一般中砂。
2.1.2 主要机具：
2.1.2.1 人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0、2.2～2.5m；8～10磅大锤。
2.1.2.2 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍和钢卷尺等。
2.2 作业条件：
2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
2.2.2 根据设计图纸绘制钎探孔位平面布置图。
2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
2.2.4 钎杆上预先划好10cm横线。
3 操作工艺
3.1 工艺流程：
放钎
点线
→
就位
打钎
→
拔钎
→
灌砂

↓

↓

记录锤
击数

检查
孔深

3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。
3.3 就位打钎
3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。
3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。
3.4 记录锤击数。钎杆每打入土层10cm时，记录一次锤击数。
3.5 拔钎：机械打钎后将钎拔出。
3.6 移位：将触探器搬到下一孔位，以便继续打钎。
3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。灌砂时，每填入30cm左右可用木棍或钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂；另一种是每天打完后，统一灌砂一次。
3.8整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员及监理旁站监督签字后归档。
3.9 雨期施工：
基土受雨后，不得进行钎探。
4 质量标准
4.1 保证项目：
钎探深度必须符合要求，锤击数记录准确，钎探纪录必须保持真实，不得作假，供地质勘察单位对持力层下卧层情况判断参考及验槽参考。
4.2 基本项目
4.2.1 钎位基本准确，探孔不得遗漏。
4.2.2 钎孔灌砂应密实。
5 成品保护
5.1 钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。
6 应注意的质量问题
6.1 遇钢钎打不下去时，应请示有关工长或技术员：取消钎孔或移位打钎。不得不打，任意填写锤数。
6.2 记录和平面布置图的探孔位置填错：
6.2.1 将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。发现错误及时修改或补打。
6.2.2 在记录表上用色铅笔或符号将不同的钎孔（锤击数的大小）分开。
6.2.3 在钎孔平面布置图上，注明过硬或过软的孔号的位置，把详细尺寸画上，以便设计勘察人员或有关部门验槽时分析处理。
6.2.4现场开挖以松散卵石为持力层的基础，尤其要注意避免开挖扰动。施工现场钎探时，地质剖面有变化、钎探纪录有异常情况、 钎探点邻近地质剖面有变化(钻探点反映持力层厚内有下卧层情况）, 应增加钎探点，必要时请勘察和设计到场。
6.2.5钎探平面布置图
