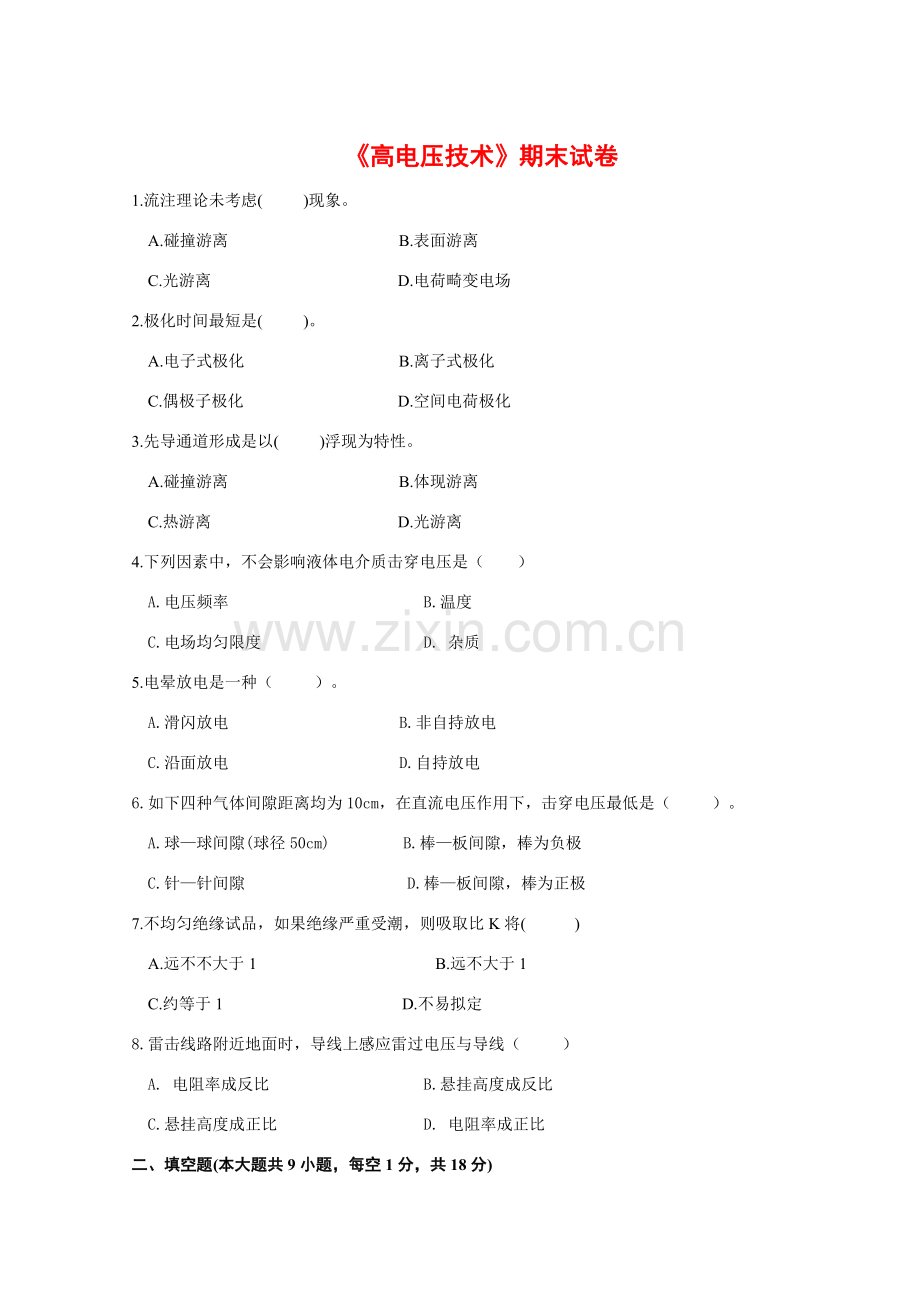

《高电压技术》期末试卷
1.流注理论未考虑( )现象。
A.碰撞游离 B.表面游离
C.光游离 D.电荷畸变电场
2.极化时间最短是( )。
A.电子式极化 B.离子式极化
C.偶极子极化 D.空间电荷极化
3.先导通道形成是以( )浮现为特性。
A.碰撞游离 B.体现游离
C.热游离 D.光游离
4.下列因素中，不会影响液体电介质击穿电压是（ ）
A.电压频率 B.温度
C.电场均匀限度 D. 杂质
5.电晕放电是一种（ ）。
A.滑闪放电 B.非自持放电
C.沿面放电 D.自持放电
6.如下四种气体间隙距离均为10cm，在直流电压作用下，击穿电压最低是（ ）。
A.球—球间隙(球径50cm) B.棒—板间隙，棒为负极
C.针—针间隙 D.棒—板间隙，棒为正极
7.不均匀绝缘试品，如果绝缘严重受潮，则吸取比K将( )
A.远不不大于1 B.远不大于1
C.约等于1 D.不易拟定
8.雷击线路附近地面时，导线上感应雷过电压与导线（ ）
A. 电阻率成反比 B.悬挂高度成反比
C.悬挂高度成正比 D. 电阻率成正比

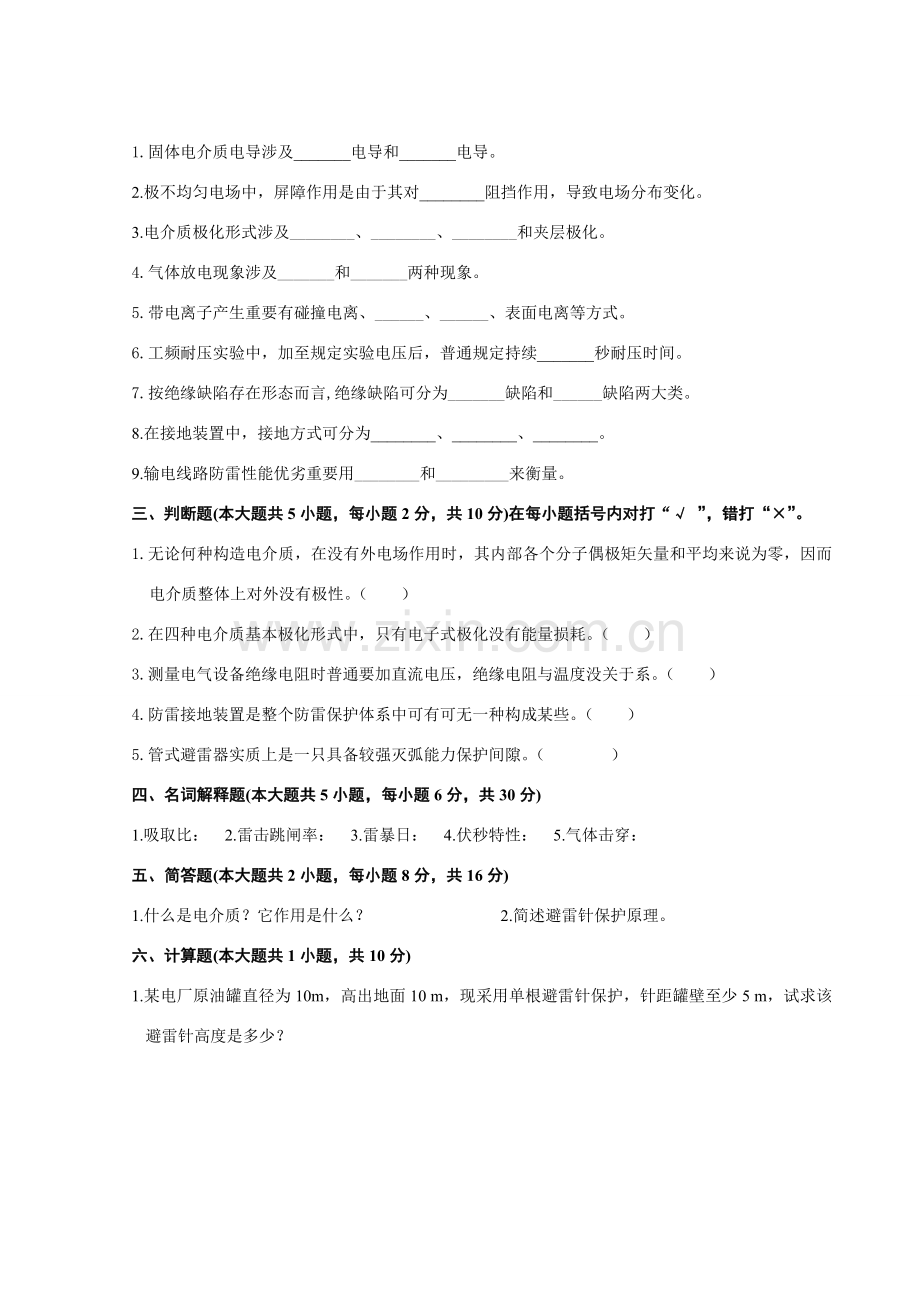

二、填空题(本大题共9小题，每空1分，共18分)
1.固体电介质电导涉及_______电导和_______电导。
2.极不均匀电场中，屏障作用是由于其对________阻挡作用，导致电场分布变化。
3.电介质极化形式涉及________、________、________和夹层极化。
4.气体放电现象涉及_______和_______两种现象。
5.带电离子产生重要有碰撞电离、______、______、表面电离等方式。
6.工频耐压实验中，加至规定实验电压后，普通规定持续_______秒耐压时间。
7.按绝缘缺陷存在形态而言,绝缘缺陷可分为_______缺陷和______缺陷两大类。
8.在接地装置中，接地方式可分为________、________、________。
9.输电线路防雷性能优劣重要用________和_________来衡量。
三、判断题(本大题共5小题，每小题2分，共10分)在每小题括号内对打“√ ”，错打“×”。
1.无论何种构造电介质，在没有外电场作用时，其内部各个分子偶极矩矢量和平均来说为零，因而电介质整体上对外没有极性。（ ）
2.在四种电介质基本极化形式中，只有电子式极化没有能量损耗。（ ）
3.测量电气设备绝缘电阻时普通要加直流电压，绝缘电阻与温度没关于系。（ ）
4.防雷接地装置是整个防雷保护体系中可有可无一种构成某些。（ ）
5.管式避雷器实质上是一只具备较强灭弧能力保护间隙。（    ）
四、名词解释题(本大题共5小题，每小题6分，共30分)
1.吸取比： 2.雷击跳闸率： 3.雷暴日： 4.伏秒特性： 5.气体击穿：
五、简答题(本大题共2小题，每小题8分，共16分)
1.什么是电介质？它作用是什么？ 2.简述避雷针保护原理。
六、计算题(本大题共1小题，共10分)
1.某电厂原油罐直径为10m，高出地面10 m，现采用单根避雷针保护，针距罐壁至少5 m，试求该避雷针高度是多少？

《高电压技术》期末试卷
1. 衡量电介质损耗大小用（ ）表达。
A.相对电介质 B.电介质电导
C.电介质极化 D.介质损失角正切
2.如下哪种因素与tgδ无关。（ ）
A.温度 B.外加电压
C.湿度 D.电压频率
3.SF6气体具备较高绝缘强度重要因素之一是( )
A.无色无味性 B.不燃性
C.无腐蚀性 D.电负性
4.下列因素中，不会影响液体电介质击穿电压是（ ）
A.电压频率 B.温度
C.电场均匀限度 D. 杂质
5.下列哪种电介质存在杂质“小桥”现象( )
A.气体 B.液体
C.固体 D.无法拟定
6.介质损耗角正切值测量时，采用移相法可以消除( )干扰。
A.高于实验电源频率 B.与实验电源同频率
C.低于实验电源频率 D.任何频率
7.不均匀绝缘试品，如果绝缘严重受潮，则吸取比K将( )
A.远不不大于1 B.远不大于1
C.约等于1 D.不易拟定
8.雷击线路附近地面时，导线上感应雷过电压与导线（ ）
A.悬挂高度成反比 B.电阻率成反比
C.悬挂高度成正比 D. 电阻率成正比
二、填空题(本大题共9小题，每空1分，共20分)
1.高电压技术研究对象重要是____________、__________和__________等。
2.电介质极化基本形式重要有____________、__________、__________和空间电荷极化。
3. ________是表征电介质在电场作用下极化限度物理量。
4.按照气体分子得到能量形式不同，气体分子可分为_______ 、_______和_______三种游离形式。
5. 工频耐压实验中，加至规定实验电压后，普通规定持续_______秒耐压时间。
6. tgδ测量过程中也许受到两种干扰，一种是_______和_______。
7. 按绝缘缺陷存在形态而言,绝缘缺陷可分为_______缺陷和______缺陷两大类。
8.在接地装置中，接地方式可分为________、________、________。
9. 输电线路防雷性能优劣重要用________和_________来衡量。
三、判断题(本大题共5小题，每小题2分，共10分)在每小题括号内对打“√ ”，错打“×”。
1.伏秒特性重要用于比较不同设备绝缘冲击击穿特性。（ ）
2.测量试品绝缘电阻时，规定以加电压后1秒测得数值为该试品绝缘电阻值。（ ）
3.普通而言，吸取比越大，被试品绝缘性越好。（ ）
4. 防雷接地装置是整个防雷保护体系中可有可无一种构成某些。（ ）
5. 国际国标规定高电压测量误差在±5％以内。（ ）
四、名词解释题(本大题共3小题，每小题6分，共18分)
1.吸取比：
2.耐雷水平：
3.雷暴日：
五、简答题(本大题共2小题，每小题8分，共16分)
1. 简述排气式避雷器工作原理。 2. 简述避雷针保护原理。
六、计算题(本大题共2小题，第小题10分，共20分)
1.某电厂原油罐直径为10m，高出地面10 m，现采用单根避雷针保护，针距罐壁至少5 m，试求该避雷针高度是多少？
2.已知某输电导线上方无避雷线，雷击点与导线距离为50 m，导线离地高度是10 m。试求：
（1）导线上感应雷过电压最大值Ui；
（2）如果导线上有避雷线，且避雷线接地，则导线上感应雷过电压是多少？（已知耦合系数k0=0.5，雷电流幅值I=80KA）

《高电压技术》期末试卷
一、填空题（本大题共10小题，每小题1分，共10分）
1．在末端开路状况下，波发生反射后，导线上电压会______。
2．每一雷暴日、每平方公里地面遭受雷击次极化数称为___________。
3．极不均匀电场中，屏障作用是由于其对________阻挡作用，导致电场分布变化。
4．先导放电与其他放电典型不同点是浮现了___________。
5．波阻抗为Z线路末端接负载电阻R，且R=Z，当入射波U0入侵到末端时，折射系数α=___________。
6．Z1、Z2两不同波阻抗长线相连于A点，行波在A点将发生反射，反射系数β取值范畴为________。
7. 当导线受到雷击浮现冲击电晕后来，它与其他导线间耦合系数将________。
8．衡量输电线路防雷性能重要指标是雷击跳闸率和___________。
9. 电源容量越小，空载长线电容效应________。
10．依照巴申定律，在某一PS值下，击穿电压存在________值。
二、单项选取题（本大题共10小题，每小题2分，共20分）
11、流注理论未考虑( )现象。
A.碰撞游离 B.表面游离
C.光游离 D.电荷畸变电场
12、波在线路上传播，当末端短路时，如下关于反射描述对的是______。
A.电流为0，电压增大一倍
B.电压为0，电流增大一倍
C.电流不变，电压增大一倍
D.电压不变，电流增大一倍
13、极化时间最短是( )
A.电子式极化 B.离子式极化
C.偶极子极化 D.空间电荷极化
14、雷电流通过避雷器阀片电阻时，产生压降称为( )
A．额定电压 B．冲击放电电压
C．残压 D．灭弧电压
15、GIS变电所特点之一是( )
A．绝缘伏秒特性陡峭 B．波阻抗较高
C．与避雷器电气距离较大 D．绝缘没有自恢复能力
16、保护设备S1伏秒特性V1—t与被保护设备S2伏秒特性V2—t合理配合是( )
A．V1—t始终高于V2—t B．V1—t始终低于V2—t
C．V1—t先高于V2—t，后低于V2—t
D．V1—t先低于V2—t，后高于V2—t
17、介质损耗角正切值测量时，采用移相法可以消除( )干扰。
A.高于实验电源频率 B.与实验电源同频率
C.低于实验电源频率 D.任何频率
18、雷电绕过避雷线直击于线路概率( )
A．平原地区比山区高 B．与系统接地方式关于
C．平原地区比山区低 D．与系统接地方式无关
19、依照国内关于原则，220KV线路绕击耐雷水平是( )
A.12KA B.16kA C.80kA D.120kA
20、当变压器带有一段电缆时，使用截流水平相似断路器切除空载变压器产生过电压会( )
A．变大 B．变小
C．持续时间长 D．持续时间短
三、判断题. (本大题共8小题，每小题1分，共8分)
( ) 1．兆欧表有两个端子，即测量端与接地端。
( ) 2．球-球或球-板间隙都属于极不均匀电场。
( ) 3．对于输电线间耦合系数与是相等。
( ) 4．对于同构造杆塔山区绕击率不不大于平原地区绕击率。
( ) 5．雷击线路时，线路绝缘不发生闪络雷电流叫耐雷水平。
( ) 6．电介质电导率随温度升高而升高。
( ) 7．绝缘电阻和吸取比测量实验属于破坏性实验。
( ) 8．接地装置由接地体及接地线构成。
四、名词解释题（本大题共4小题，每小题3分，共12分）
21.自恢复绝缘
22.输电线路耐雷水平
23. 进线段保护
24.谐振过电压
五、简答题（本大题共6小题，每小题5分，共30分）
25、试阐明电力系统中限制操作过电压办法。
26、测量绝缘材料泄漏电流为什么用直流电压而不用交流电压？
27、测量绝缘电阻实验中，为什么在绝缘表面受潮时规定装上屏蔽环?
28、简述彼得逊法则内容、应用和需注意地方。
29、某些卤族元素化合物因具备高电气强度惯用作灭弧度介质（如SF6），试阐述其具备高电气强度因素。
30、为什么在断路器主触头上并联电阻有助于限制切除空载长线时过电压?

六、计算题(本大题共2小题，每小题10分，共20分)
31、入射波为100V，由架空线（=500）进入一电缆（=50），求折射波及反射波数值。
32、某单位一座22m高水塔附近，距离10m处有一变电所。水塔上装有一支5m避雷针，经计算问塔上避雷针能否保护这一变电所。

《高电压技术》期末试卷
一、填空题(本大题共10小题，每空1分，共10分)
1.沿面放电发展到整个表面空气层击穿现象叫 。
2.避雷器其类型分为 、管型避雷器、阀型避雷器。
3.接地装置可分为保护接地、工作接地、 接地。
4、传播线路波阻抗与单位长度电感和___ 关于，与线路长度无关。
5.变压器内部固体绝缘老化形式有：电老化和________。
6.依照内部过电压产生因素可分为 过电压和暂时过电压。
7.避雷针(线)保护范畴是指具备________左右雷击概率空间范畴。
8.减少杆塔接地电阻是提高线路耐雷水平和防止________有效办法。
9.电源容量越小，空载长线电容效应________。
10.用QSI型电桥测量介质损失角正切时，其接线方式分为 正接线和_______接线。
二、单项选取题(本大题共10小题，每小题2分，共20分)
11. 雷击跳闸率是指每 km线路每年由雷击引起跳闸次数。
A．10 B．100 C．500 D．1000
12. 依照设备绝缘水平和造价，如下几种电压级别中，容许内过电压倍数最高是( )
A．110kV B．35kV及如下
C．220kV D．500kV
13、流注理论未考虑( )现象。
A．碰撞游离　　 B．表面游离　　
C．光游离　　 D．电荷畸变电场
14.SF6气体具备较高绝缘强度重要因素之一是( )
A.无色无味性 B.不燃性
C.无腐蚀性 D.电负性
15.介质损耗角正切值测量时，采用移相法可以消除( )干扰。
A.高于实验电源频率 B.与实验电源同频率
C.低于实验电源频率 D.任何频率
16.不均匀绝缘试品，如果绝缘严重受潮，则吸取比K将( )
A.远不不大于1 B.远不大于1
C.约等于1 D.不易拟定
17.构成冲击电压发生器基本回路元件有冲击性主电容C1，负荷电容C2，波头电阻R1和波尾电阻R2。为了获得一不久由零上升到峰值然后较慢下降冲击电压，应使( )
A.C1>>C2,R1>>R2 B.C1>>C2,R1<<R2
C.C1<<C2,R1>>R2 D.C1<<C2,R1<<R2
18.下列表述中，对波阻抗描述不对的是( )
A.波阻抗是前行波电压与前行波电流之比
B.对于电源来说波阻抗与电阻是等效
C.线路越长，则波阻抗越大
D.波阻抗大小与线路几何尺寸关于
19.依照国内关于原则，220KV线路绕击耐雷水平是( )
A.12KA B.16kA C.80kA D.120kA
20. 在110kV～220kV系统中，为绝缘配合允许相对地操作过电压倍数为______。
A．4.0倍 B．3.5倍 C．3.0倍 D2.75倍
三、判断题.(本大题共8小题，每小题1分，共8分)
( ) 1.伏秒特性重要用于比较不同设备绝缘冲击击穿特性。
( ) 2．对于同构造杆塔山区绕击率不不大于平原地区绕击率。
( ) 3.测量试品绝缘电阻时，规定以加电压后1秒测得数值为该试品绝缘电阻值。
( ) 4.普通而言，吸取比越大，被试品绝缘性越好。
( ) 5.电介质电导率随温度升高而升高。
( ) 6.防雷接地装置是整个防雷保护体系中可有可无一种构成某些。
( ) 7.绝缘电阻和吸取比测量实验属于破坏性实验。
( ) 8.国际国标规定高电压测量误差在±5％以内。
四、名词解释题(本大题共4小题，每小题3分，共12分)
21、电气距离
22、绝缘配合
23、自持放电
24、雷电日和雷电小时
五、简答题(本大题共6小题，每小题5分，共30分)
25. 什么叫电介质极化？极化形式分为哪三种？
26.提高液体介质击穿电压办法有哪些?
27.测量绝缘电阻实验中，为什么在绝缘表面受潮时规定装上屏蔽环?
28.分布参数回路波阻抗与集中参数回路中电阻有何不同?
29.限制雷电破坏作用基本办法是什么?它们各起什么保护作用?
30. 防雷基本办法有哪些？请简要阐明。
六、计算题(本大题共2小题，每小题10分，共20分)
31.某台电力变压器需进行72KV工频耐压实验，tgδ实验时测得其等值电容Cx=4200pF。既有数台容量不同100/0.4(kV)工频实验变压器，应选取一台额定容量为多少实验变压器才干满足实验规定?
32,有一幅值为200KV直角波沿波阻抗为50电缆线路侵入发电机绕组（波阻抗为800）。绕组每匝长度为3米，匝间绝缘容许承受电压为600V，绕组中波传播速度为m/s，求用电容器来保护匝间绝缘时所需电容值。

《高电压技术》期末试卷
一、选取题(每小题 2 分，共 16 分)
1、下列表述中，对波阻抗描述不对的是______。
A．波阻抗是前行波电压与前行波电流之比 B．对于电源来说波阻抗与电阻是等效
C．线路越长，波阻抗越大 D．波阻抗大小与线路几何尺寸关于
2、电晕放电是一种 。
A．均匀场中放电 B．非自持放电 C．电弧放电 D．自持放电
3、如下哪个不是发生污闪最危险气象条件 。
A.大雾 B.毛毛雨 C.凝露 D.大雨
4、如下哪种材料具备憎水性 。
A. 金属 B.电瓷 C. 玻璃 D硅橡胶
5、解释电压较高、距离较长间隙中气体放电过程可用 。
A．汤逊理论 B．流注理论 C．巴申定律 D．小桥理论
6、雷电流具备冲击波形特点：______。
A．缓慢上升，平缓下降　 B．缓慢上升，迅速下降　　　　
C．迅速上升，平缓下降　　D．迅速上升，迅速下降
7、波在线路上传播，当末端开路时，如下关于反射描述对的是______。
A．电流为0，电压增大一倍 B．电压为0，电流增大一倍
C．电流不变，电压增大一倍 D．电压不变，电流增大一倍
8、国内规程中规定线路防雷设计用雷电流波头时间为 。
A．1.2μs B．1.5Ps C．2.6μs D.10μs
二、填空题 (每空 2 分，共 22 分)
1、流注理论未考虑 电离现象。
2、依照巴申定律，在某一PS值下，击穿电压存在 值。
3、气体内各种粒子因高温而动能增长，发生互相碰撞而产生游离形式称为______。
4、传播线路波阻抗与______和______关于，与线路长度无关。
5、在极不均匀电场中，正极性击穿电压比负极性击穿电压______。
6、减少绝缘介质介电常数可以______电缆中电磁波传播速度。
7、沿面放电就是沿着 表面气体中发生放电。
8、埋入地中金属接地体称为 装置，其作用是_____。
9、电磁波沿架空线路传播速度为 。
三、简答题（每小题6 分，共 24 分）
1、分布参数波阻抗与集中参数电路中电阻有何不同？
2、避雷针（线）作用原理？
3、避雷器保护原理？
4、工程上采用什么办法来提高输电线路耐雷水平？
四、综合题：（共38分）
1、直流电源合闸于空载线路波过程。如下图所示，线路长度为L，t＝0时合闸于直流电源E，求线路末端电压U3和中点电压U2随时间变化过程? (10分)

· ·
E 1 2 3
2、已知某输电线路波阻抗 Z=400Ω，测得该线路上 A 点电压UA = 900kV ，电流IA= 1kA。试求该点前行波电压Ub 和反行波电压Uf ?( 8分)
3、如图，一变电所母线上 接有n条架空线路，每条线路波阻抗为400Ω，当一条线路落雷，电压幅值为400kV入侵变电所，求母线上电压。(10分)

4、某电厂有一圆油罐，直径10m，高出地面10m，用独立避雷针保护，规定针距罐壁至少5m，试设计避雷针高度？(10分)
