干货：大有门道!小区出入口8种设置及改造方案分享.doc

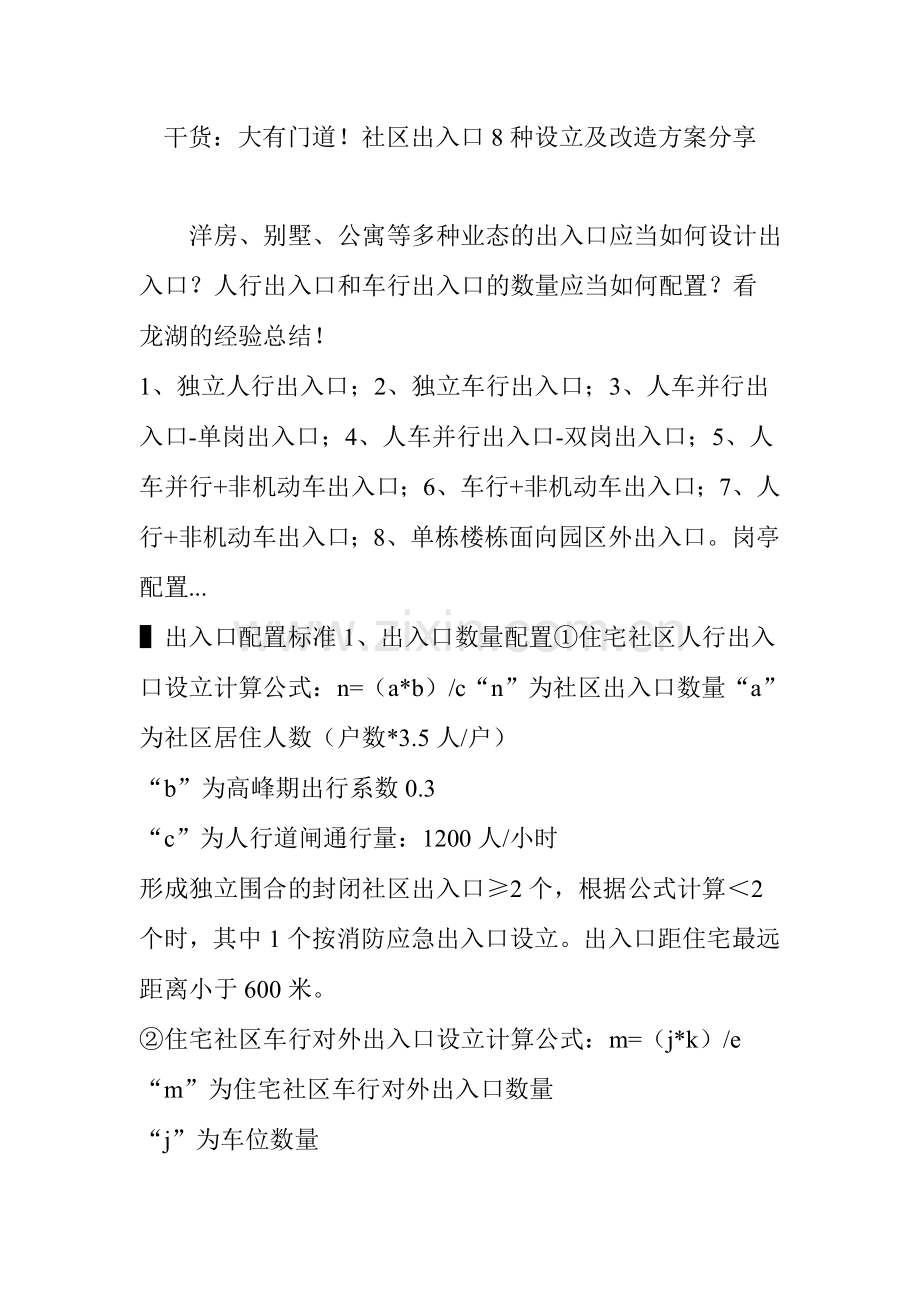

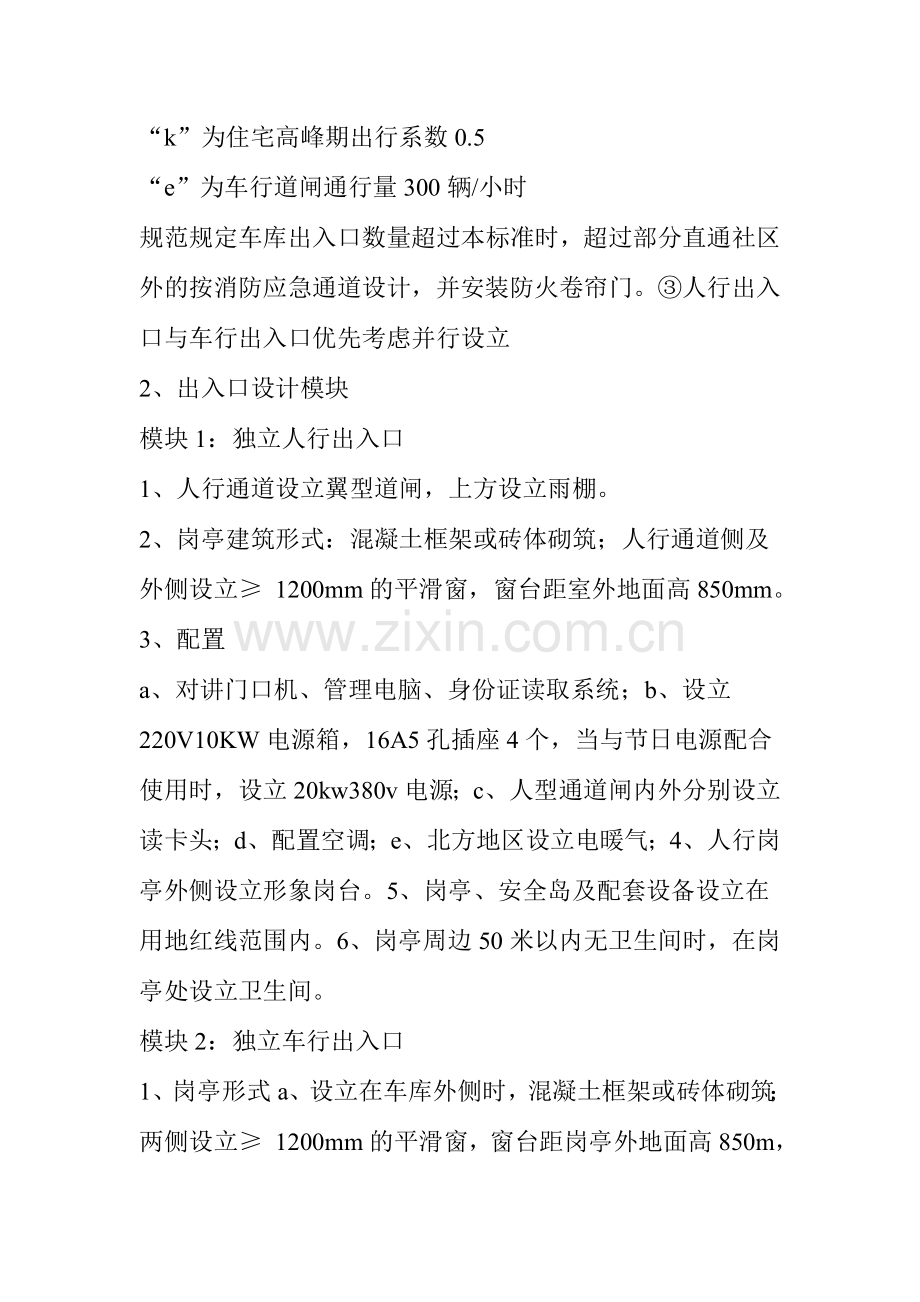

干货：大有门道！社区出入口8种设立及改造方案分享 洋房、别墅、公寓等多种业态的出入口应当如何设计出入口？人行出入口和车行出入口的数量应当如何配置？看龙湖的经验总结！1、独立人行出入口；2、独立车行出入口；3、人车并行出入口-单岗出入口；4、人车并行出入口-双岗出入口；5、人车并行+非机动车出入口；6、车行+非机动车出入口；7、人行+非机动车出入口；8、单栋楼栋面向园区外出入口。岗亭配置.出入口配置标准1、出入口数量配置住宅社区人行出入口设立计算公式：n=（a*b）/c“n”为社区出入口数量“a”为社区居住人数（户数*3.5人/户）“b”为高峰期出行系数0.3“c”为人行道闸通行量：1200人/小时形成独立围合的封闭社区出入口2个，根据公式计算2个时，其中1个按消防应急出入口设立。出入口距住宅最远距离小于600米。住宅社区车行对外出入口设立计算公式：m=（j*k）/e“m”为住宅社区车行对外出入口数量“j”为车位数量“k”为住宅高峰期出行系数0.5“e”为车行道闸通行量300辆/小时规范规定车库出入口数量超过本标准时，超过部分直通社区外的按消防应急通道设计，并安装防火卷帘门。人行出入口与车行出入口优先考虑并行设立2、出入口设计模块模块1：独立人行出入口1、人行通道设立翼型道闸，上方设立雨棚。2、岗亭建筑形式：混凝土框架或砖体砌筑；人行通道侧及外侧设立 1200mm的平滑窗，窗台距室外地面高850mm。3、配置a、对讲门口机、管理电脑、身份证读取系统；b、设立220V10KW电源箱，16A5孔插座4个，当与节日电源配合使用时，设立20kw380v电源；c、人型通道闸内外分别设立读卡头；d、配置空调；e、北方地区设立电暖气；4、人行岗亭外侧设立形象岗台。5、岗亭、安全岛及配套设备设立在用地红线范围内。6、岗亭周边50米以内无卫生间时，在岗亭处设立卫生间。模块2：独立车行出入口1、岗亭形式a、设立在车库外侧时，混凝土框架或砖体砌筑；两侧设立 1200mm的平滑窗，窗台距岗亭外地面高850m，外侧设立1米宽固定窗；b、设立在车库内时，岗亭按CAD样式设立；2、车管系统读卡器设立在岗亭窗两侧。3、岗亭配置a、对讲门口机副机、车管系统主机、220V5KW电源箱、 16A5孔插座4个；b、配置空调；c、北方地区设立电暖气。模块3：人车并行出入口-单岗出入口1、人行及车行出入通道设立铁门，人行通道铁门安装闭门器，内外设立读卡器，人行通道上方设立雨棚2、岗亭建筑形式：混凝土框架或砖体砌筑；人行通道侧1200mm宽平滑窗，窗台距岗亭外地面地面高850mm，外侧窗宽1000mm。3、岗亭内配置a、对讲门口机、车管系统主机、身份证读取系统；b、设立220V10KW电源箱，16A5孔插座4个，当与节日电源配合使用时，设立20kw380v电源；c、配置分体空调、北方地区设立电暖气；d、岗亭对设立讲门口机；4、人行岗亭外侧设立形象岗台。5、岗亭、安全岛及配套设备设立在用地红线范围内。6、出入口周边50米以内无卫生间时，在岗亭处增设卫生间。模块4：人车并行出入口-双岗出入口1、人行通道设立人行翼闸，人行通道上方设立雨棚。2、岗亭建筑形式：混凝土框架或砖体砌筑；人行通道侧及车行岗两外侧1200mm宽平滑窗，窗台距地面高900mm，外侧窗宽1000mm。3、配置a、车管岗亭:对讲门口机副机、车管系统主机、220V5KW电源箱、 16A5孔插座4个；b、人行岗亭:设立220V5KW电源箱，16A5孔插座4个，当与节日电源配合使用时，设立20kw380v电源；身份证读取系统；c、人行通道闸读卡头设立见图示，人行岗亭内设立开闸按钮；d、人行岗亭与车管岗亭配置空调、北方地区配置电暖气；e、设立对讲门口机，安装在人行岗亭内；4、人行岗亭外侧设立形象岗台。5、岗亭、安全岛及配套设备设立在用地红线范围内。6、岗亭周边50米以内无卫生间时，在岗亭处设立卫生间。模块5：人车并行+非机动车出入口1、人行通道设立翼型通道闸；非机动车道设立一字型通道闸；上方设立雨棚非机动车道与人行道标线或硬铺不同材质区分。2、岗亭建筑形式：混凝土框架或砖体砌筑；人行通道侧及车行岗两外侧1200mm宽平滑窗，窗台距岗亭外地面高850mm，外侧窗宽1000mm。3、配置a、车管岗亭：对讲门口机副机、车管系统主机、220V5KW电源箱、 16A5孔插座4个；b、人行岗亭：设立220V5KW电源箱，16A5孔插座3个，当与节日电源配合使用时，设立20kw380v电源；身份证读取系统；c、通道闸读卡头设立见图示，人行岗亭内设立开闸按钮；d、人行岗亭与车管岗亭配置空调、北方地区配置电暖气；e、设立对讲门口机，安装在人行岗亭内；4、人行岗亭外侧设立形象岗台。5、岗亭、安全岛及配套设备设立在用地红线范围内。6、出入口周边50米以内无卫生间时，在岗亭处设立卫生间。模块6：车行+非机动车出入口1、非机动车道设立一字型通道闸；上方设立雨棚。2、岗亭形式a、设立在车库外侧时，混凝土框架或砖体砌筑；两侧及外侧设立 1200mm的平滑窗，窗台距岗亭外地面高850m；b、设立在车库内时，岗亭按模块2CAD样式设立。3、配置a、车管岗亭：对讲门口机副机、车管系统主机、220V5KW电源箱、 16A5孔插座4个；b、非机动车道闸：内外分别设立读卡头（见图示），车管岗亭内设立非机动车开闸按钮；c、配置空调；d、北方地区设立电暖气。4、岗亭、安全岛及配套设备设立在用地红线范围内。5、出入口周边50米以内无卫生间时，在岗亭处设立卫生间。模块7：人行+非机动车出入口1、人行通道设立翼型通道闸；非机动车道设立一字型通道闸；上方设立雨棚。2、岗亭建筑形式：混凝土框架或砖体砌筑；人行通道侧及车行岗两外侧1200mm宽平滑窗，窗台距岗亭外地面高850mm，外侧窗宽1000mm。3、配置a、对讲门口机、管理电脑、身份证读取系统；b、设立220V10KW电源箱，16A5孔插座4个，当与节日电源配合使用时，设立20kw380v电源；c、内外分别设立读卡头；d、配置空调；e、北方地区设立电暖气。4、人行岗亭外侧设立形象岗台。5、岗亭、安全岛及配套设备设立在用地红线范围内。6、岗亭周边50米以内无卫生间时，在岗亭处设立卫生间。模块8：单栋楼栋面向园区外出入口1、单元大堂及车库层单元门口设立可视对讲门口机。2、大堂及车库进入消防通道门设立门禁，消防状态下自动切换；其他楼层消防通道门设立满足消防规定的门禁或单向消防锁。3、电梯设立电梯刷卡系统，首层及车库层进时刷卡选层，楼层出时刷卡可选层，否侧只能呼首层及车库层，刷卡系统与大堂门口机、户内对讲集成，一卡通。4、首层住宅窗设立窗磁报警器。人行通道闸设立参数及技术指标1、人行通道闸设立参数及技术指标(参考深圳富士产品）（1）读卡部分接入社区门禁系统，门禁卡与车管卡实现一卡通；（2）出入口人流量不大于4000人/天时配置两通道双向进出通道闸为宜，以此类推；（3）通道闸重要参数:通行速度：30人/分钟；驱动电机：DC24V无刷电机；材 质：厚度不低于2mm不锈钢；环境温度：室外防水型，-3070（北方地区选用超低温环境使用的设备）；通 道 宽：550mm650mm，满足关闭后间隙小于110mm；单机尺寸：参考深圳富士为L1400mm*W280mm*H950mm；语音提醒：提醒刷卡和刷卡成功；开关控制：进出刷卡，岗亭设立手动开闸按钮；防 尾 随：6对以上红外电眼防止尾随。（4）安装规定：双通道翼闸安装规定人行道路宽度大于2023mm，但安装后两外侧距建筑物和其他物体不大于50mm。与车道相连处不锈钢栏杆或绿篱分隔。安装区域上方有遮雨板。a.传输线路“其系统结构为TCP/IP+总线。b.故障率规定：每月每个通道闸故障率少于2次。c.使用导示：含进出方向、刷卡区域、使用须知等导示内容。2.非机动车通道闸设立参数及技术指标(参考深圳富士产品）（1）读卡部分接入社区门禁系统，门禁卡与车管卡实现一卡通；（2）每个出入口配置一个通道；（3）通道闸重要参数:开关闸速度：小于1秒/次；驱动电机：DC24V无刷电机；材 质：厚度不低于2mm不锈钢；环境温度：室外防水型，-3070 （北方地区选用超低温环境使用的设备）；通 道 宽：不低于1100mm，满足关闭后间隙小于110mm；单机尺寸：参考深圳富士为L1400mm*W160mm*H950mm；语音提醒：提醒刷卡和刷卡成功；开关控制：进出刷卡，岗亭设立手动开闸按钮；防 尾 随:6对以上红外电眼防止尾随。（4）安装规定：独立设非机动车道与人行道，非机动车道不低于1200mm，通道闸安装区域规定道路宽度大于1500mm；与车行道相连处不锈钢栏杆或绿篱分隔，与人行道标线或铺装材质区分；安装区域上方有遮雨板。a.传输线路：其系统结构为TCP/IP+总线。b.故障率规定：每月每个通道闸故障率少于2次c.使用导示：含进出方向、刷卡区域、使用须知等导示内容。
