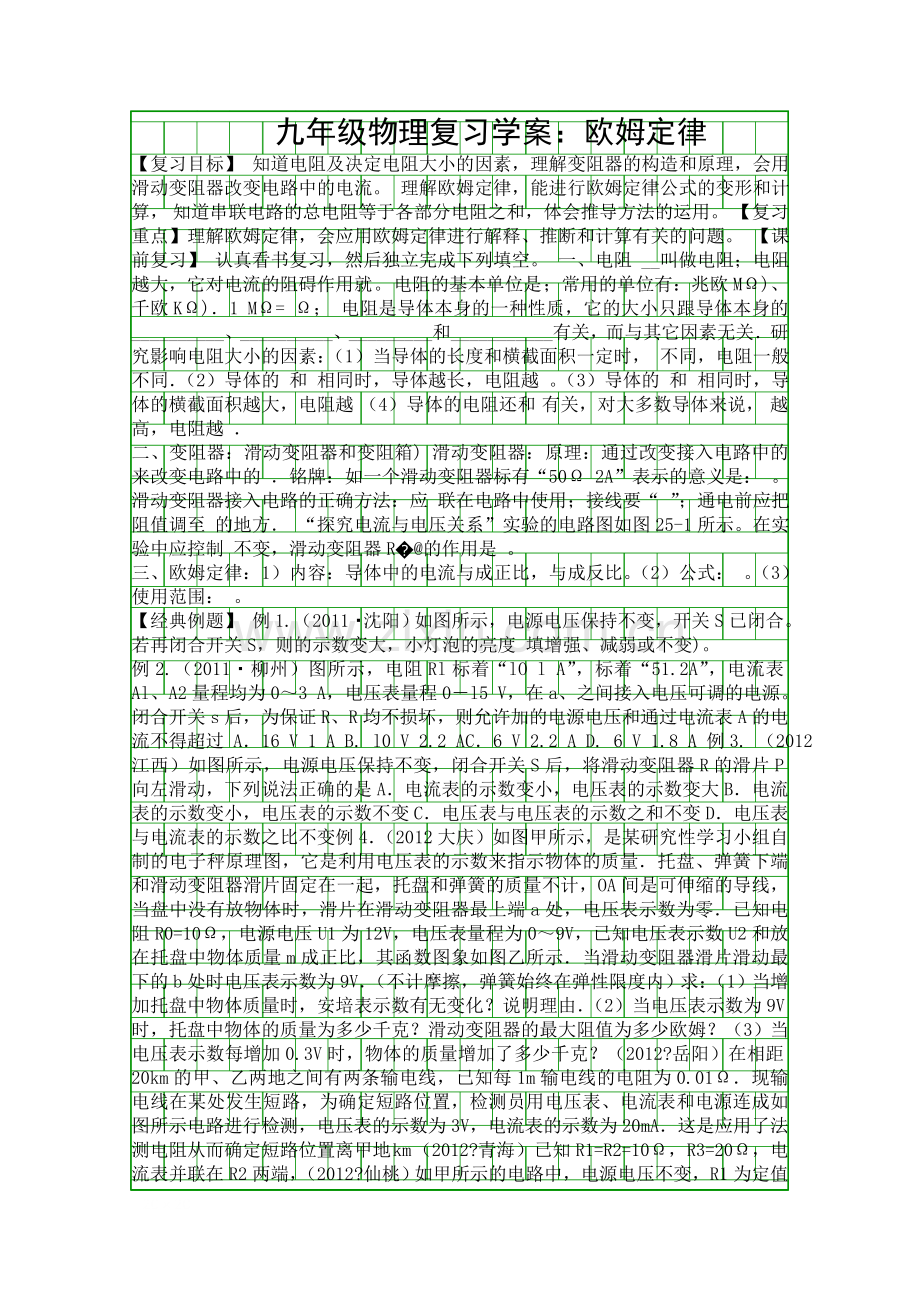

九年级物理复习学案：欧姆定律【复习目标】 知道电阻及决定电阻大小的因素，理解变阻器的构造和原理，会用滑动变阻器改变电路中的电流。 理解欧姆定律，能进行欧姆定律公式的变形和计算， 知道串联电路的总电阻等于各部分电阻之和，体会推导方法的运用。 【复习重点】理解欧姆定律，会应用欧姆定律进行解释、推断和计算有关的问题。 【课前复习】 认真看书复习，然后独立完成下列填空。 一、电阻 _叫做电阻；电阻越大，它对电流的阻碍作用就 。 电阻的基本单位是 ；常用的单位有：兆欧M)、千欧K)1 M= ； 电阻是导体本身的一种性质，它的大小只跟导体本身的_、_、_和_有关，而与其它因素无关研究影响电阻大小的因素：（1）当导体的长度和横截面积一定时， 不同，电阻一般不同（2）导体的 和 相同时，导体越长，电阻越 。（3）导体的 和 相同时，导体的横截面积越大，电阻越 （4）导体的电阻还和 有关，对大多数导体来说， 越高，电阻越 二、变阻器：滑动变阻器和变阻箱) 滑动变阻器：原理：通过改变接入电路中的 来改变电路中的 铭牌：如一个滑动变阻器标有“50 2A”表示的意义是： 。 滑动变阻器接入电路的正确方法：应 联在电路中使用；接线要“ ”；通电前应把阻值调至 的地方 “探究电流与电压关系”实验的电路图如图25-1所示。在实验中应控制 不变，滑动变阻器R的作用是 。三、欧姆定律：1）内容：导体中的电流与成正比，与成反比。（2）公式： 。（3）使用范围： 。【经典例题】 例1.（2011沈阳）如图所示，电源电压保持不变，开关S已闭合。若再闭合开关S，则的示数变大，小灯泡的亮度 填增强、减弱或不变)。例2.（2011柳州）图所示，电阻Rl标着“lO l A”，标着“51.2A”，电流表Al、A2量程均为03 A，电压表量程0l5 V，在a、之间接入电压可调的电源。闭合开关s后，为保证R、R均不损坏，则允许加的电源电压和通过电流表A的电流不得超过 A16 V 1 A B. l0 V 2.2 AC6 V 2.2 A D. 6 V 1.8 A 例3. （2012江西）如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左滑动，下列说法正确的是A电流表的示数变小，电压表的示数变大B电流表的示数变小，电压表的示数不变C电压表与电压表的示数之和不变D电压表与电流表的示数之比不变例4（2012大庆）如图甲所示，是某研究性学习小组自制的电子秤原理图，它是利用电压表的示数来指示物体的质量托盘、弹簧下端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间是可伸缩的导线，当盘中没有放物体时，滑片在滑动变阻器最上端a处，电压表示数为零已知电阻R0=10，电源电压U1为12V，电压表量程为09V，已知电压表示数U2和放在托盘中物体质量m成正比，其函数图象如图乙所示当滑动变阻器滑片滑动最下的b处时电压表示数为9V（不计摩擦，弹簧始终在弹性限度内）求：（1）当增加托盘中物体质量时，安培表示数有无变化？说明理由（2）当电压表示数为9V时，托盘中物体的质量为多少千克？滑动变阻器的最大阻值为多少欧姆？（3）当电压表示数每增加0.3V时，物体的质量增加了多少千克？（2012?岳阳）在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01现输电线在某处发生短路，为确定短路位置，检测员用电压表、电流表和电源连成如图所示电路进行检测，电压表的示数为3V，电流表的示数为20mA这是应用了法测电阻从而确定短路位置离甲地 km （2012?青海）已知R1=R2=10，R3=20，电流表并联在R2两端，（2012?仙桃）如甲所示的电路中，电源电压不变，R1为定值电阻闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的 点（选填“A”、“B”、“C”、“D”或“E”） 如图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A；当电压表的示数为7.2V时，电流表示数为0.3A，电源电压为（2011吉林）如图25-5所示电路，电源电压不变，R是定值电阻。当将一个“2.5V 0.5A”的小灯泡接在a，b两点间时，小灯泡恰好正常发光；若换一个“3.8V 0.5A”的小灯泡接在a，b两点间，则这个小灯泡（ ）A.比正常发光亮些 B.比正常发光暗些 C.能正常发光 D.灯丝将会被烧断 （2012?武汉）如图是甲、乙两个电阻的电流与电压U的关系图象，将它们并接入电路，下列说法正确的是（）A通过甲的电流大于通过乙的电流B通过甲的电流小于通过乙的电流C甲、乙并联的总电阻随它们两端电压的升高而减小D甲、乙并联的总电阻随它们两端电压的升高而增大 （201?重庆渝北）如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5，变阻器R2的最大阻值为20，电流表量程为00.6A，电压表量程为03V该电路中，变阻器接入电路的阻值范围是（）A010BO20C2.520D2.510（2012?东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（）A电流表A1和电压表V1 B电流表A1和电压表V2 C电流表A2和电压表V1 D电流表A2和电压表V2 C电压表不会被烧坏，但无示数； D两表会被烧坏。 2012黄石)在如图25-10所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是（ ）A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路 （2011桂林）如图所示，电源电压保持不变，闭合开关S，调节滑动变阻器从最到最，两图像如图所示下列判断正确的是（ ）A电源电压为10VB定值电阻R1的为C滑动变阻器的阻变化范围为00D变阻器滑片在中点时，电流表示数为0.3A2012广东)在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为45)，电流表、电压表各一个，开关一个，四个定值电阻5、10、15、)，两只滑动变阻器规格分别为“202A”、“501A”)，导线若干。请根据图甲的电路图用笔画线将乙实物图连接完整注意电流表的量程选择)。 小李实验时，在、b间先接入5的电阻，闭合开关，移动滑片P，使电压表的示数为15，并记下相应的电流值再改接10的电阻，此时滑片P应向选填“E”或“F”)端移动，小李移动变阻器滑片P的目的是小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是。他这样选择的理由是 。 （2012福州）在探究“电流与电阻的关系”实验中，1）连接电路时，开关应当。2）小新将实物连接成如图所示电路，其中有一处连线错误，请你在连接错误的导线上画“”并改正。 3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图所示，为A，则R的阻值为。 4）换上的电阻后，闭合开关，电压表示数将选填“变大”或“变小”，此时应将滑片P向选填“A或“B”)端移动，使电阻两端电压为V。 5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是l)小明连接好电路如图25-15（甲）所示，小芳检查后发现电路连接有两处错误。请在连接错误导线上打“”并将正确连接画出来。 2）改正错误后，移动滑片到某一位置，电压表和电流表示数如图25-15（乙）所示，请将电表示数填在下表中空白处。改变滑片的位置，得到多组电压和电流数值如下表所示。实验次数 l 2 3 4 U/V 2.00 1.50 1.00 I/A 0.40 0.31 0.22 3）若电压表已损坏，另外找来一个开关和足够的导线，利用这些器材测出未知电阻Rx的阻值。 把你设计的电路图画在虚线框内。简述实验步骤，并用相应的符号表示测出的物理量。用测出的物理量和已知量表示未知电阻的阻值Rx=。请你对你设计的实验作出评价。（2012兰州）如图25-16所示的电路中，电源电压保持不变，电阻R2为20欧。闭合开关，滑动变阻器R3的滑片在b端时，电压表的示数为3V，滑片移到中点时，电流表的示数为0.45A，滑片移到a端时，电压表的示数为9V，求（1）电阻R1的阻值（2）滑动变阻器R3的最大电阻（3）电源电压U（2011包头）如图25-17甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数如图25-17乙所示的规律。求：1）当电流表的示数为5A时，可变电阻R2接入电路的阻值。2）可变电阻R2接入电路的阻值变化范围。3）电源电压和电阻R1各是多大？2012德州)为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示。当酒精气体的浓度为0时，R1的电阻为60 。在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20。求：1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；2)现在国际公认的酒驾标准是0.2mg/ml 酒精气体浓度0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。（2012?贵港）如图所示为某同学设计的“风力测试仪”的原理图，电路的保护电阻R0为10，AB为长20cm、阻值为50的均匀电阻丝，OP为质量、电阻均不计的金属细杆，下端连接一个重为2N的球P，闭合开关S，无风时，OP下垂并与电阻丝B端接触，此时电流表的示数为0.1A；有风时，球P受风力的作用，使金属细杆OP绕悬挂点O偏转已知悬挂点O与电阻丝B端的距离为10cm金属细杆OP始终与电阻丝AB接触良好且无摩擦，电源电压恒定求：（1）电源电压；（2）若金属细杆OP绕悬挂点O偏转到距离电阻丝的A端4cm处，此时电流表的示数是多少安；（3）在风力作用下，当金属细杆OP在图示位置静止时，作出球P所受风力F风的力臂，并求出F风的大小20 20
