惠阳区污水收集系统工程
惠阳区污水收集系统工程初步设计

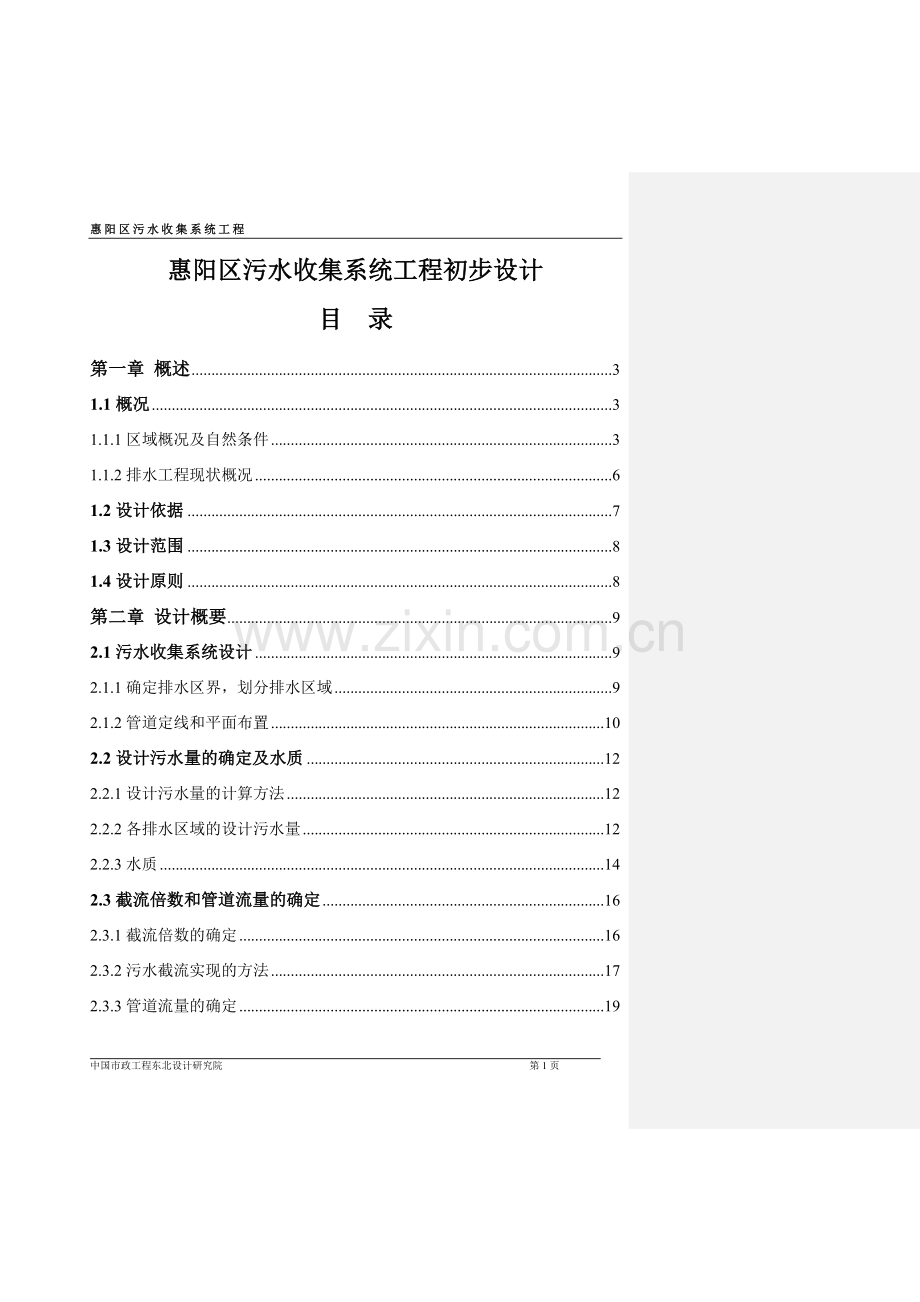

目 录
第一章 概述 3
1.1概况 3
1.1.1区域概况及自然条件 3
1.1.2排水工程现状概况 6
1.2设计依据 7
1.3设计范围 8
1.4设计原则 8
第二章 设计概要 9
2.1污水收集系统设计 9
2.1.1确定排水区界，划分排水区域 9
2.1.2管道定线和平面布置 10
2.2设计污水量的确定及水质 12
2.2.1设计污水量的计算方法 12
2.2.2各排水区域的设计污水量 12
2.2.3水质 14
2.3截流倍数和管道流量的确定 16
2.3.1截流倍数的确定 16
2.3.2污水截流实现的方法 17
2.3.3管道流量的确定 19
2.4管道的水力计算 19
2.4.1水力计算公式 19
2.4.2设计充满度 20
2.4.3设计流速及设计坡度 20
2.4.4埋设深度 21
2.5管材、接口、基础及附属构筑物的设计 22
2.5.1管材的选用 22
2.5.2管道接口及基础 22
2.5.3附属构筑物 23
2.6排水管网工程量 24
2.6.1排水区域一排水管网工程量 24
2.6.2排水区域二排水管网工程量 25
2.6.3排水区域三排水管网工程量 26
2.6.4排水区域四排水管网工程量 27
第三章 维护与管理 28
3.1维护 28
3.2管理 29
第四章 附图 29

第一章 概述
1.1概况
1.1.1区域概况及自然条件
(1)区域概况
惠阳目前已撤市改区，其投资环境日益优化、经济建设成效显著、工业生产快速增长、农村经济稳定发展、第三产业繁荣活跃，展望未来前程似锦。
a.地理位置
惠阳地处珠江三角洲经济区和亚太经济增长带中心，南临大亚湾，毗邻香港，西依深圳、东莞市，中部与惠州相接；中心区距省会广州190公里，离深圳58公里，水路到香港47海里。位于东经114°7′至114°47′，北纬22°27′至23°25′之间，北回归线以南。属亚热带季风气候，年均气温在21.1℃至22.2℃之间，终年无霜冻。
b.行政区划
惠阳区2003年6月撤市改区后，下辖淡水、永湖、良井、平潭、沙田、秋长、新圩、镇隆等8个镇的行政区域范围。惠阳城区主要包括淡水、秋长两镇。
c.面积与人口
淡水、秋长两镇规划区域面积为48～54平方公里。据统计局资料显示2002年两镇共有户藉人口15.88万（淡水镇、秋长镇各为：125668、33155），到2010年规划人口为40～45万（包括常住人口和暂住人口。其中一部分属自然增长，另外一部分是随着城区的发展，考虑增加外来迁移人口数量）。
d.经济
1994年底，惠阳正式纳入珠江三角经济区的东部次区域，并隶属珠江口都市区。
1999年，作为我国国内迄今最大的外商投资项目—中海壳牌石化项目正式启动，为惠州经济带来了千载难逢的发展机遇。随后，以TCL为基础的数码信息产业区的建设也提上日程。石化项目和电子信息项目的巨大产业关联性使惠州市又成为新一轮的投资热点。
惠阳社会经济发展的战略是以城区为依托，并借助惠州市区和周边大项目发展的辐射作用，并参与珠江三角洲区域经济大循环，带动惠阳区整体经济的发展。发展目标为：2005年和2010年全惠阳分别实现社会总产值115亿元和150亿元。
(2)自然条件
a.地形地貌
惠阳城区境内地势复杂，平原丘陵交错，低山丘陵广布。最高点是西部的白云嶂山，海拔1003米，纵横7公里。秋长、淡水均有广阔的丘陵地带，地势较高。中心城区淡水河以南，白云路以北区域地势由西南向东北倾斜；白云路以南区域则是由西北向东南倾斜。洋纳大部分地区地势较高，西南局部地区地势较低；站前中西部地区地势较高，其余地区地形起伏较缓。秋长地势为东北向西南倾斜；西湖大体地形西北高东南低。
b.气象
惠阳区靠近南海，季风气候明显，雨量充沛，四季常青，属亚热带与热带过渡的沿海地带季风型气候。
c.气温
年均气温在21.1℃至22.2℃之间，1月平均气温在10℃以上，7月平均气温在29.5℃左右，无霜期每年长达360天左右。
d.降雨
惠阳城区雨量充沛、雨季长，年均降雨量在1545mm至1989mm之间。年际降雨变化率普遍较大，降雨量季节差异明显，4～9月份是降雨集中期，6月份降水量最多，且降雨强度大、暴雨多，易造成洪涝灾害。
e.湿度
年平均相对湿度78%。
f.蒸发量
年蒸发量为：1406.3～1779.2mm，夏秋蒸发量大于冬春，7月份蒸发量最大，2月最小。总体降水量大于蒸发量。
g.日照
太阳高度角大，年均日照时间为1964小时，太阳辐射能量丰富，年积温可达7950摄氏度，热量资源可供农作物一年三熟之需。
h.风向
全年主导风向东北为最，东南次之。
i.风速
多年平均风速2.8m/s，最大风速达40m/s（相当于11-12级）。
（3）境内水系
境内最大的河流为淡水河，另有一些较小的河流。淡水河由西至东北横贯城区、淡澳河由东北至东南流经惠阳区，淡水、淡澳两河在淡水河老虎沥断面处交汇，淡澳河为淡水河之分洪河。
淡水河发源于深圳市梧桐山，属西枝江一级支流。流域集雨面积1308平方公里，干流河长95公里，河口在惠城区紫溪注入西枝江。淡水河老虎沥断面控制流域面积约740平方公里。在淡水河右岸、老虎沥上游有淡澳分洪河道，该河道全长约14公里，其中人工河道约9公里，河口在澳头注入南海大亚湾。
（4）地震裂度
本区基本地震烈度为六度。

1.1.2排水工程现状概况
(1)排污现状
a.工业废水
服务区域范围内现状工业以来料加工企业为主，生产过程中废水排放量较低，且工业废水均已实现达标排放。目前三和工业区年工业产值高（2002年达55.82亿元），废水排放量大；秋长2002年工业产值也达到21.62亿元，也有大量废水排放；而中心区工业逐渐淡出，废水排放量很小。近期随着洋纳组团及站前组团大量工业的上马，也会有大量工业废水排放，由于西湖、东湖组团皆定位为工业片区，但由于未来的万元产值用水量逐年降低及工业用水重复利用率逐年提高的因素，各污水处理厂远景时工业废水所占比例不会有太大变化。
b.生活污水
目前服务区域内排水设施很不完善，生活污水一般未经处理就近排入淡水河或淡澳河。
(2)污水工程现状
惠阳城区现有排水设施不完善：原有排水管道大部分为雨污水合流，只有极少的一部分是分流且部分地区存在降雨造成的内涝问题。除了几条新建道路的市政管网的设计和施工比较规范外，其余城区部分，特别是老城区部分，存在市政排水管网混乱、管道阻塞、缺少原始资料等问题。
目前服务区域内，中心区组团内现有排水管道较为复杂，大多为雨污水合流，即使有极少部分管道在集水初期支流管内为雨污分流，最终仍合并而未实现雨污分流；该部分工作相关部门正在积极改善。而白云组团和站前组团等虽已敷设了一小部分排水管道，但目前尚未形成一定规模的排水管道，因而均有条件建设为分流制管网。
城区区域内尚无污水处理厂，绝大部分污染企业都设有微型处理装置，工业废水通过厂内处理后进入排水管网。
生活污水大部分没有经过处理就排放了，在一些新建的住宅和小区内建有化粪池或小型污水处理装置。
(3)纳污水体污染状况
惠阳城区生活污水未经处理直接超标排入淡水、淡澳两河。工业废水的排放在相关部门的努力下已经得到控制，而城镇生活污水的处理以及农业污染防治（来自面源）相对滞后。随着城市经济的发展，城区人口不断增加，生活污水排放量明显增多，所以城市生活污水对水体的污染较为突出。惠阳环境监测站从1994年到现在对淡水河水质多年的监测表明，淡水河污染主要为生活型有机类污染，溶解氧、氨氮、化学需氧量等指标在旱季偶有不同程度的超标。

1.2设计依据
1.《工程设计合同书》惠州市惠阳区城市生活污水处理厂筹建工作办公室，中国市政工程东北设计研究院大亚湾分院，2004年4月；
2.《惠阳城区污水处理工程可行性研究报告》惠州市惠阳区环保局，中国市政工程东北设计研究院大亚湾分院，2003年10月；
3.本次设计范围内淡水河及淡澳河沿岸区域1：1000s数字化地形图。
4.由惠阳区规划局提供的惠阳市区总体规划-道路交通系统规划图（2000-2020年）。
5.由惠阳区公用事业局提供的惠阳城区现状排水管线测绘图，及城区部分干道排水工程施工图。
6.由惠阳区水利局提供的惠阳区淡水河城市防洪工程初步方案设计资料。
7.《城市排水工程规划规范》GB50318-2000
8.《室外排水设计规范》GBJ14-87
9.《给水排水管道工程施工及验收规范》GB50268-97
10.《城市防洪工程设计规范》CJJ50-92
11.《给排水设计手册第一册常用资料》
12.《给排水设计手册第五册城镇排水》
13.其它现行有关规范、规程。

1.3设计范围
本次工程设计的范围为惠阳城区污水处理厂服务范围内的中心区、白云区、站前及洋纳各组团。由于洋纳组团的大部分地区尚未开发，发展未为成规模，且设计基础资料缺乏，经甲方和我院商讨以后，决定本次设计暂不考虑。

1.4设计原则
1.管道系统应根据城区总体规划和建设资金状况，统一布置，分期建设，排水管道按远期水量设计。
2.排水管网的布置既要使管道工程量为最小，
又要使水流通畅，同时维护管理方便；通过多方案比选，寻求技术与经济与的最佳结方案。
3.本着治河与治污相结合的原则
4. 根据具体情况，近、远期结合，充分利用原有污水收集管道，并加以改造，逐步完善排水系统。新建排水管道按雨污分流考虑。
5.尽可能地在管线较短和埋深较小的情况下，让最大区域的污水能自流排出。
6.充分利用地形地势，最大可能采用重力流形式，避免提升。
7.在起伏较大的地区，将高区系统与低区系统分离，高区应直接重力流入污水厂，并尽量减少管道埋深。
8.合理布置检查井、溢流井等附属构筑物，使排水系统功能完善，维护方便。
9.排水管道、附属构筑物、管道接口等材料，应根据排水水质、管内压力、地下水位、地下水侵蚀性等因素合理选用。在疑难地段不排除使用玻璃钢夹砂管的可能。

第二章 设计概要
2.1污水收集系统设计
2.1.1确定排水区界，划分排水区域
在认真分析上述设计基础资料的基础上，根据城区地形地貌特点、水体分布状况、城区未来的整体规划等情况，确定排水区界，划分排水区域。共分为四个排水区域，具体划分如下：
a. 排水区域一(淡水河北岸排水区域)：东、南至中心区淡水河北岸，西至横苓河东岸，北至北环路；
b.排水区域二(淡水河南岸排水区域)：东至淡澳河西岸，西至坪山河东岸，南至白云路，北至中心区淡水河南岸；
c.排水区域三(淡澳河西岸排水区域)：东至东至淡澳河西岸，西至白云区，南至西一路，南至白云路；
b.排水区域四(淡澳河东岸排水区域)：东至疏港大道，西至淡澳河以东，南至西一路，北至深汕高速公路。
排水区域的划分详见附图1-惠阳区排水区域划分图
2.1.2管道定线和平面布置
本次设计的管道是把污水截住送至污水处理厂的截流干管和排水区域内的污水次干管。污水次干管的设计待施工图阶段再作深入研究。
结合设计范围内各个排水区域的现状地形和竖向规划，临近河道的河道规划、现状污水收集管道的敷设情况及拟建污水处理厂的位置等因素，考虑具体定线方案如下：
a.在排水区域一内，地形北西高东南低；污水处理厂位于排水区域的东南侧；现状排水管道多为雨污合流管道，排水口分布于淡水河北岸；故截污干管自北环路与横苓河交界处起，沿淡水河北岸的规划道路敷设，至淡水河与淡澳河交界处的西侧，过河与淡水河南岸的截污干管接合，再敷设至污水处理厂，全程为重力流管道。截污干管总长5100米；管径为DN800～DN1350；管道坡度为0.0011～0.002。工程量详见表11。此排水区域截污干管的设计留有一定的富裕量，主要是考虑将来如果污水处理二厂不能如期建设的情况下，秋长组团的污水可以收集，通过此截污干管送往城区污水处理厂处理，在管道的设计时兼顾考虑近远期水量的变化，保证在最小设计充满度下管内流速不小于管道的最小不淤流速。其中截污干管约有150米长管段横穿淡水河。一是为减小下游截污干管的埋深，二是为了满足管道敷设于河床底下不小于0.5米覆土的设计要求，故过河段采用了两条管径为DN800的管道。
b.在排水区域二内，地形南西高东北低；污水处理厂位于排水区域的东北侧；现状排水管道多为雨污合流管道，排水口分布于淡水河南岸；故截污干管自南湖北路与淡水河的交界处起，沿淡水河南岸由西南往东北敷设至淡澳河西岸，在裕华公司的东北侧与淡澳河西岸截污干管接合，再敷设至污水处理厂，全程为重力流管道。管道敷设尽可能沿河岸的规划道路，没有规划道路的管段，管道沿河道的控制红线敷设，管道敷设至街坝尾街附近，由于这一片是旧城区，建筑物比较密集，为了减少拆迁量，节省投资，在设计埋深合理的情况下，管道沿街坝尾街、沿江路绕行敷设。其中离河道或道路两侧建筑物较近的管段，考虑采用钢板桩施工。截污干管总长5538.53米；管径为DN800～DN1600；管道坡度为0.001～0.0011。工程量详见表13。
c.在排水区域三内，地形大体西高东低，西一路与淡澳河西岸交界处局部地势较高。污水处理厂位于排水区域的东北侧；现状排水管道多为雨污合流管道，区域内主要的污水干管均由东往西敷设，排水口分布于淡澳河西岸；故截污干管自人民桥西岸起沿淡澳河西岸的星河西路敷设，由南往北敷设至裕华公司的东北侧与淡水河南岸的截污干管接合，再过河敷设至污水处理厂，全程为重力流管道。截污干管总长3474.34米；管径为DN1200～DN1800；管道坡度为0.0011～0.002。工程量详见表15。其中位于叶挺路与卢屋路之间局部段，地势较高，为山体，开槽埋管可能性不大，约400米长管道考虑采用顶管施工。实施的可行性待地质勘察报告提交以后再作进一步的研究。
d.在排水区域四内，地形大体南高北低；现状没有成规模的排水管网，沿淡澳河东岸只有较为分散的排污口；截污干管自淡澳河东岸的星河东路与爱明桥接合点起，由南往北敷设，与淡澳河西岸截污干管接合，最后至城区污水处理厂，全程为重力流管道。截污干管总长3741.60米；管径为DN500～DN1200；管道坡度为0.0015～0.003。工程量详见表17。
各个排水区域内的污水次干管的设计：1）.对建成区现状污水收集管道未延伸到的地方进行污水收集系统的补充设计；2）.对于规划城区，结合现状地形及竖向规划，新设计污水管道，新区考虑雨污分流主要是基于两方面的考虑，一方面可以减少截污干管雨天的负荷，节省投资；另一方面雨污分流，污水管道的设计可以更好地保证管内流速，减少发生淤积。
管道系统布局详见附图2-惠阳区污水系统工程布置图。
2.2设计污水量的确定及水质
2.2.1设计污水量的计算方法
（1）生活污水设计流量
生活污水设计流量 = 规划人口 X 用水定额 X 折减系数（85%） X 生活污水量总变化系数
其中生活污水量总变化系数按《城市排水工程规划规范》GB50318-2000中的表2.1.2取值。
（2）工业废水设计流量
工业废水设计流量 = 规划区域面积 X 城市单位建设用地综合用水量指标X 工业用水重复利用率（65%～75%）
（3）管道总设计流量
管道总设计流量为生活污水量与工业废水量之和

2.2.2各排水区域的设计污水量
由于中心区及白云组团目前及远期污水主要为生活污水，其污水设计流量依据规划人口、综合生活污水定额、及相应的折减系数计算得出；而站前组团发展定位为工业区，其污水设计流量采用规划区域面积、城市单位建设用地综合用水量指标以及工业用水重复利用率进行计算。
（1）排水区域一（中心区淡水河以北）设计污水量
排水区域一设计污水量 表1
年份
2005
2010
生活污水排放量(104m3/d)
0.92
1.97
工业区废水排放量(104m3/d)
0.21
0.63
总污水量(104m3/d)
1.13
2.6

（2）排水区域二和三（中心区淡水河以南及白云区）设计污水量
排水区域二和三设计污水量 表2
年份
2005
2010
人口(万人)
中心区 （淡水河以南）
白云区
中心区 （淡水河以南）
白云区
15
3.2
21.32
4.3
用水定额
（L/p·d）
250
350
折减系数
0.85
0.85
生活污水量总变化系数
1.4
1.6
1.3
1.55
生活污水排放量（万m3/d）
4.46
1.09
8.25
1.98
合计 （万m3/d）
5.55
10.23

其中根据排水区域面积、人口分布情况、城区发展状况等因素综合考虑，预测排水区域二设计污水量占总量的30%，即2005年设计污水量为1.67万m3/d，2010设计污水量为3.07万m3/d；排水区域三设计污水量占总量的70%，即2005年设计污水量为3.89万m3/d，2010设计污水量为7.16万m3/d。

（3）排水区域四（站前组团）设计污水量
排水区域四设计污水量 表3
年份
2005
2010
发展成熟区域面积(km2)
4
12.2
用水量指标
1.4
1.1
（万m3/km2·d）
工业用水重复利用率（%）
65
75
工业废水排放量(104m3/d)
1.96
3.36

2.2.3水质
(1)生活污水负荷
生活污水负荷按每人每天排出的污染物指标考虑，根据《室外排水设计规范》，我国生活污水污染物排放指标：BOD5为20～35g/p.d，SS为35～50g/p.d。近期BOD5取25g/p.d，SS取35g/p.d；远期BOD5取35g/p.d，SS取40g/p.d。据此计算，一厂服务区域内生活污水污染负荷见下表：
生活污水污染负荷预测表 表4
项 目
2005年
2010年
BOD5 （kg/d）
4550
8617
SS （kg/d）
6370
9848

(2)工业废水负荷
工业废水污染负荷一般比较复杂，和区域工业企业的类型有很大关系，一般依据国家的有关标准考虑。
根据广东省发布的《污水综合排放标准》（DB44/26-1996）规定，对排入设置了二级污水处理厂的城镇排水系统的污水执行三级标准，其最高允许排放浓度为：BOD5≤300mg/L、COD≤500mg/L、SS≤400mg/L；由于相关部门监管得力，近期BOD5取200mg/L，SS取250mg/L；远期BOD5取180mg/L，SS取220mg/L。故一厂服务区域内工业废水污染负荷见下表：
工业废水污染负荷预测表 表5
项 目
2005年
2010年
BOD5 （kg/d）
4300
9058
SS （kg/d）
5375
11070

(3)污染总负荷
根据表4、表5，计算污水处理厂污水总污染负荷，见表6：
污染总负荷 表6
项 目
2005年
2010年
BOD5 （kg/d）
8950
21900
BOD5 （mg/L）
148
147
SS （kg/d）
11720
24720
SS （mg/L）
196
174

（4）设计污染负荷
根据以上污水量的预测以及污染负荷的预测，通过计算可得BOD5浓度为149mg/L，SS浓度为195mg/L，属于中低浓度污水。设计污水水质如下：

设计进水水质指标 表7
项 目
COD
BOD5
SS
TN
TP
mg/L
mg/L
mg/L
mg/L
mg/L
污水处理厂
设计进水水质
280
145
200
30
4

2.3截流倍数和管道流量的确定
2.3.1截流倍数的确定
在目前服务区域内排水系统大多还是采用合流制，有部分新建区采用的是分流制，受纳水体均为淡水河及其支流和分洪的淡澳河。部分地区要将合流制改造成分流制目前实施困难，但应根据规划逐步实现分流，从而完善排水系统。
根据目前的实际及对将来的预测，沿淡水河、淡澳河实施污水截流系统是现实的。截流系统同时截流分流制中的污水和合流制系统的污水及雨季的部分雨水。
合流制排水系统的截流倍数应根据旱流污水的水质和水量以及水体卫生要求、水文、气象条件等因素进行确定。据调查，国内一些城市采用的截流倍数一般为1～3。对于具体的某个城市，应根据该城市的实际情况确定。截流倍数取值大，截流的污水量多、溢流的污水量少，利于环境，但增大了截流干管管径提高了造价；反之则降低了造价但不利于环境。
从国内一些城市的经验来看，对于中小城镇截流倍数一般取n0=1。因此，本工程截流倍数取1。预计在2005年服务区域内合流制将占60%；2010年服务区域内合流制将仅占25%，其余为分流制系统。

2.3.2污水截流实现的方法
合流管道里污水的截流是通过溢流井来实现的。溢流井中设有溢流槽或者溢流堰，根据计算的设计污水量Q0以及截流倍数n0确定溢流井的尺寸以及溢流槽或者溢流堰的尺寸。合流管道里的混合污水进入溢流井中当水量Q≤Q0 (1+ n0)时，混合污水经导流室进入截流干管；当水量Q> Q0 (1+ n0)时，混合污水有两个去向，一部分污水经导流室进入截流干管,水量为Q0 (1+ n0)；另一部分污水进入导流室后由溢流槽或者溢流堰溢流进入溢流室，再经溢流管排出到临近河道里。水量为Q- Q0 (1+ n0)。溢流井构造如图1所示。混合污水经溢流井截流以后由截污干管送至污水处理厂处理。截污工程系统如图2所示。

图1 溢流堰式截流井

图2 截污工程系统

2.3.3管道流量的确定
（1）排水区域内污水次干管为纯收集污水管道，其管道的流量为设计污水流量。
（2）排水区域内截污干管为合流管道，管道的流量为设计污水流量和截流的雨水量之和。雨季管内为满流。
在管道的设计中，结合近远期设计污水量以及旱雨季水量的变化情况，适当调整管径，使管内流速保证不小于管道的最小不淤流速。

2.4管道的水力计算
2.4.1水力计算公式
（1）流量公式：
Q = A* v
（2）流速公式：
v = (1/n) * R2/3 * I1/2
式中Q — 流量（m3/s）
A — 过水断面面积（m2）
v — 流速（m/s）
R — 水力半径（过水断面面积与湿周的比值）（m）
I — 水力坡度（即水面坡度，等于管底坡度）
C — 流速系数或者谢才系数
n — 管壁粗糙系数

2.4.2设计充满度
（1）污水管道按非满流计算，其最大设计充满度按《城市排水工程规划规范》GB50318-2000采用,具体如下表：
最大设计充满度 表8
管径或渠高（mm）
最大设计充满度
200~300
0.55
350~450
0.65
500~900
0.70
≥1000
0.75

（2）截污干管为合流管道按满流计算，充满度为1。

2.4.3设计流速及设计坡度
污水管道的流速及坡度的设计均能控制在下表所示的范围内。且在设计充满度下流速不小于0.6m/s。
污水管道最大允许流速、最小设计流速、最小设计坡度 表9
管径（mm）
最大允许流速(m/s)
最小计算
充满度
按照最小计算充满度下不淤流速控制的最小坡度
坡度
相应流速(m/s)
400
≤10
0.25
0.0015
0.42
500
0.0012
0.43
600
0.3
0.001
0.5
800
0.0008
0.54
1000
0.0006
0.54
1200
0.35
0.0006
0.66
1300
0.0005
0.63
1400
0.0005
0.67
1500
0.0005
0.7
>1500
0.0005

（2）合流管道
a.最大设计流速不大于10m/s。
b.最小设计流速不小于0.75m/s。

2.4.4埋设深度
管道埋深的设计主要考虑两个方面，一方面能保证现状污水收集管道及设计的污水管道顺坡接入截污干管；另一方面在保证管道顺接的前提下，为了减少施工难度，节省投资，尽可能减少管道的埋设深度。由于受现状污水收集管道埋深的限制，截污干管局部段的设计埋深较大，施工难度较高。截污干管的设计埋深基本控制在10米以内。

2.5管材、接口、基础及附属构筑物的设计
2.5.1管材的选用
本次设计的排水管道全部为重力流管道，在管材的选择上主要考虑安全性、水力条件优、经济节能，便于维护和管理。
综合分析以后，本次设计采用两种管材
（1）钢筋混凝土管
钢筋混凝土管是国内排水管道最为常用的管材。
优点：制造方便，造价低，可根据不同的内压和外压分别设计制成无压管、低压管、预应力管及轻重型管等。
缺点：管节较短，接头较多，大口径管重量大，搬运不便，容易被含酸含碱的污水侵蚀。
总得来说结合本次设计的具体情况，采用钢筋混凝土管性价比较为合适。
（2）玻璃钢夹砂管
玻璃钢夹砂管作为一种新型的排水管材，在给排水方面应用日渐广泛。
优点：轻质高强，使用寿命长，耐腐蚀性能好，无需任何防腐处理，就可抵御不同条件下酸碱腐蚀，粗糙系数小，管节较长，密封可靠, 施工简便。
缺点：造价一次性投资较钢筋混凝土管高。
在性能上，玻璃钢夹砂管比钢筋混凝土管更为优胜，但主要考虑到价格差异以及本次工程投资金额的控制等因素，只是在淡水河北岸截污干管过河段才用两根DN800的管道，总长约300米。其余排水管道均采用钢筋混凝土管。

2.5.2管道接口及基础
（1）钢筋混凝土管
a.采用开槽施工的管段，采用橡胶圈接口,180o混凝土基础。
b.采用顶管施工的管段，采用企口管接口，135o土弧基础。
（2）玻璃钢夹砂管
玻璃钢夹砂管采用双密封圈承插连接，砂垫层基础。

2.5.3附属构筑物
（1）检查井
根据《城市排水工程规划规范》GB50318-2000规定，在管道交汇处、转弯处、管径或坡度改变处，跌水处以及直线管段上每隔一定距离处敷设检查井。检查井间距不超过规范规定的最大间距。基本按60米左右布置。
检查井最大间距 表10
管径或暗渠净高（mm）
最大间距（m）
污水管道
雨水(合流）管道
200~400
30
40
500~700
50
60
800~1000
70
80
1100~1500
90
100
>1500,且≤2000
100
120

（2）溢流井
截污干管的设计时考虑在现状排污口附近，预留溢流井，溢流井与截污干管连接。实际施工时将现状合流管道改接到溢流井内，污水通过溢流井进入截污干管，由于溢流管出口低于最高洪水位，考虑在溢流管出口设置拍门或者鸭嘴阀，以防止倒灌。
2.6排水管网工程量
2.6.1排水区域一排水管网工程量
淡水河北岸截污干管工程数量表 表11
序号
名称
规格
管材
单位
数量
1
排水管
DN800
玻璃钢夹砂管
米
300
2
排水管
DN1200
钢筋混凝土
米
2645
3
排水管
DN1350
钢筋混凝土
米
2155
4
圆形砖砌污水检查井
φ1000

座
9
5
矩形直线砖砌污水检查井
1500X1100

座
44

矩形直线砖砌污水检查井
1700X1100

座
29
6
矩形900三通砖砌污水检查井
2200X2200

座
15
7
溢流井

6
8
重型检查井井盖、井座
φ700

12
9
超重型检查井井盖、井座
φ700

76
合计(米）
-
5100

淡水河北岸污水次干管工程数量表 表12
序号
名称
规格
管材
单位
数量
1
排水管
DN400
钢筋混凝土
米
1480
2
排水管
DN500
钢筋混凝土
米
4090
3
排水管
DN600
钢筋混凝土
米
635
合计(米）
-
6205

2.6.2排水区域二排水管网工程量
淡水河南岸截污干管工程数量表 表13
序号
名称
规格
材料
单位
数量
1
排水管
DN600
钢筋混凝土
米
50
2
排水管
DN800
钢筋混凝土
米
1350
3
排水管
DN1000
钢筋混凝土
米
1150
4
排水管
DN1200
钢筋混凝土
米
2400
5
排水管
DN1600
钢筋混凝土
米
750
6
圆形砖砌污水检查井
φ1250

座
4
7
圆形砖砌污水检查井
φ1500

座
25
8
矩形直线砖砌污水检查井
1300X1100

座
18
9
矩形直线砖砌污水检查井
1500X1100

座
44
10
矩形直线砖砌污水检查井
1900X1100

座
13
11
矩形900三通砖砌污水检查井
1650X1650

座
2
12
矩形900三通砖砌污水检查井
2200X2200

座
2
13
矩形900三通砖砌污水检查井
2630X2630

座
1
14
溢流井

座
4
15
重型检查井井盖、井座
φ700

个
50
16
超重型检查井井盖、井座
φ700

个
55
合计(米）
-
5700

淡水河南岸污水次干管工程数量表 表14
序号
名称
规格
材料
单位
数量
1
排水管
DN600
钢筋混凝土
米
600
合计(米）
-
600

2.6.3排水区域三排水管网工程量
淡澳河西岸截污干管工程数量表 表15
序号
名称
规格
材料
单位
数量
1
排水管
DN600
钢筋混凝土
米
20
2
排水管
DN800
钢筋混凝土
米
50
3
排水管
DN1000
钢筋混凝土
米
50
4
排水管
DN1200
钢筋混凝土
米
750
5
排水管
DN1350
钢筋混凝土
米
600
6
排水管
DN1500
钢筋混凝土
米
2150
7
排水管
DN1800
钢筋混凝土
米
200
6
圆形砖砌污水检查井
φ1250

座
1
8
矩形直线砖砌污水检查井
1500X1100

座
8
9
矩形直线砖砌污水检查井
1650X1100

座
13
10
矩形直线砖砌污水检查井
1800X1100

座
37
10
矩形直线砖砌污水检查井
2100X1100

座
2
11
矩形900三通砖砌污水检查井
2200X2200

座
3
12
矩形900三通砖砌污水检查井
2630X2630

座
3
13
矩形900三通砖砌污水检查井
3150X3150

座
2
14
溢流井

座
6
15
重型检查井井盖、井座
φ700

个
10
16
超重型检查井井盖、井座
φ700

个
58
合计(米）
-
3820

淡澳河西岸污水次干管工程数量表 表16
序号
名称
规格
材料
单位
数量
1
排水管
DN1000
钢筋混凝土
米
800
2
排水管
DN800
钢筋混凝土
米
1000
合计(米）
-
1000

2.6.4排水区域四排水管网工程量
淡澳河东岸截污干管工程数量表 表17
序号
名称
规格
管材
单位
数量
1
排水管
DN500
钢筋混凝土
米
390
2
排水管
DN600
钢筋混凝土
米
710
3
排水管
DN800
钢筋混凝土
米
460
4
排水管
DN1000
钢筋混凝土
米
1650
5
排水管
DN1200
钢筋混凝土
米
532
6
圆形砖砌污水检查井
φ1000

座
21
7
圆形砖砌污水检查井
φ1250

座
14
8
圆形砖砌污水检查井
φ1500

座
8
9
矩形直线砖砌污水检查井
1300X1100

座
28
10
矩形直线砖砌污水检查井
1500X1100

座
12
11
矩形900三通砖砌污水检查井
1650X1650

座
5
12
矩形900三通砖砌污水检查井
2200X2200

座
4
13
溢流井

座
2
14
重型检查井井盖、井座
φ700

个
9
15
超重型检查井井盖、井座
φ700

个
74
合计(米）
-
3742

淡澳河东岸污水次干管工程数量表 表18
序号
名称
规格
管材
单位
数量
1
排水管
DN400
钢筋混凝土
米
1582
2
排水管
DN500
钢筋混凝土
米
2020
3
排水管
DN600
钢筋混凝土
米
1425
4
排水管
DN800
钢筋混凝土
米
1900
合计(米）
-
6927

本次设计四根截污干管总长17.86公里；设计的排水管道总长33.10公里。

第三章 维护与管理
3.1维护
管道投入使用后，必须对其进行维护。具体如下：
1.应对管道检查井盖板定期进行检查及防腐处理，并及时更换被损坏的。
2.应定期检查管道中是否有淤泥堵塞，及时清理。
3.对排水设施进行养护维修，保证排水设施完好和正常运行。
4.汛期之前，应当对排水设施进行全面检查维修，确保汛期安全运行。
5.排水设施发生事故，应当立即组织抢修，采取有效的安全防护措施。

3.2管理
1.设定严厉的法规法则，加强管理人员的意识。定期安排管理人员检查管道的使用情况。
2.提高人民的环保意识。
3.
