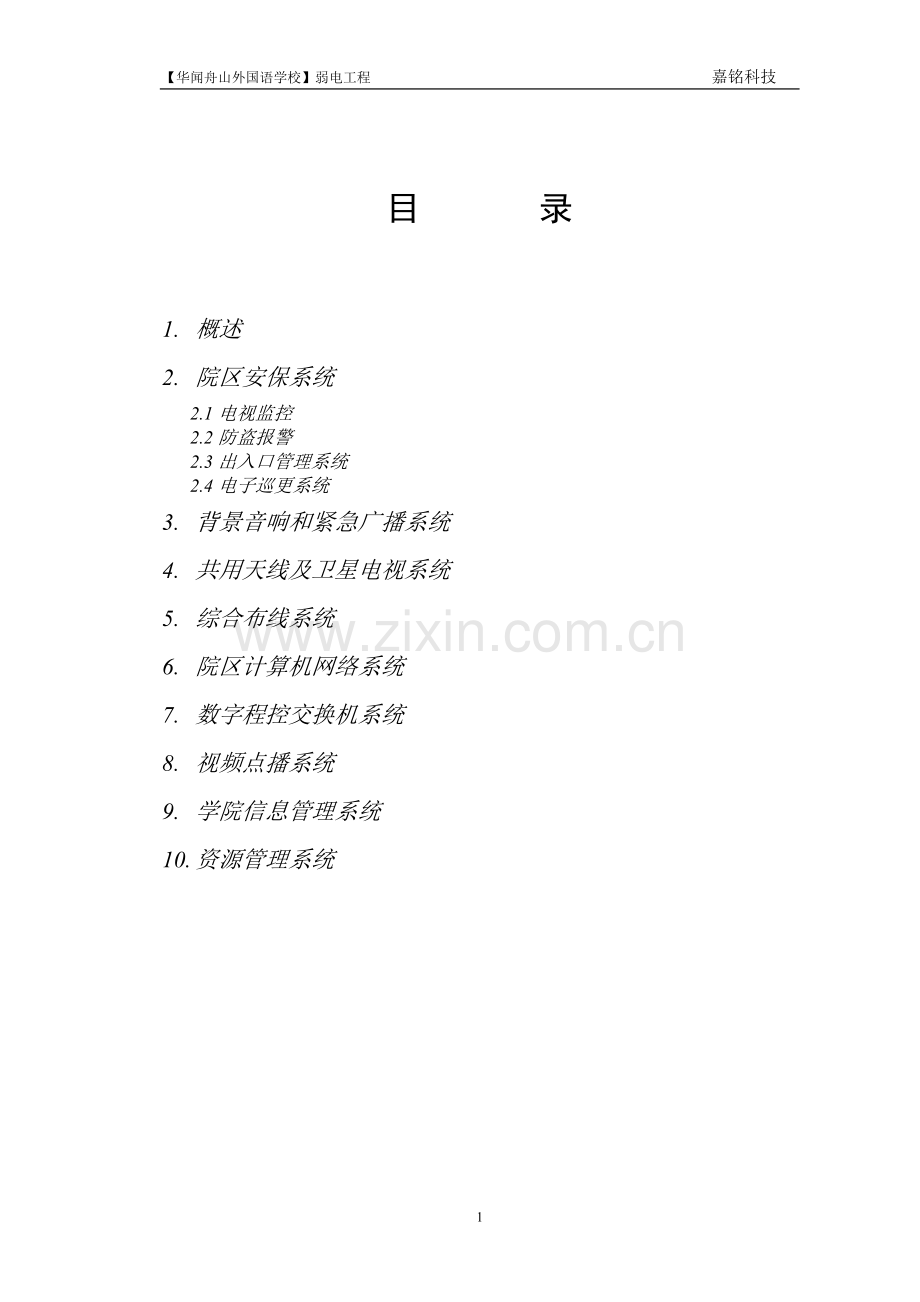

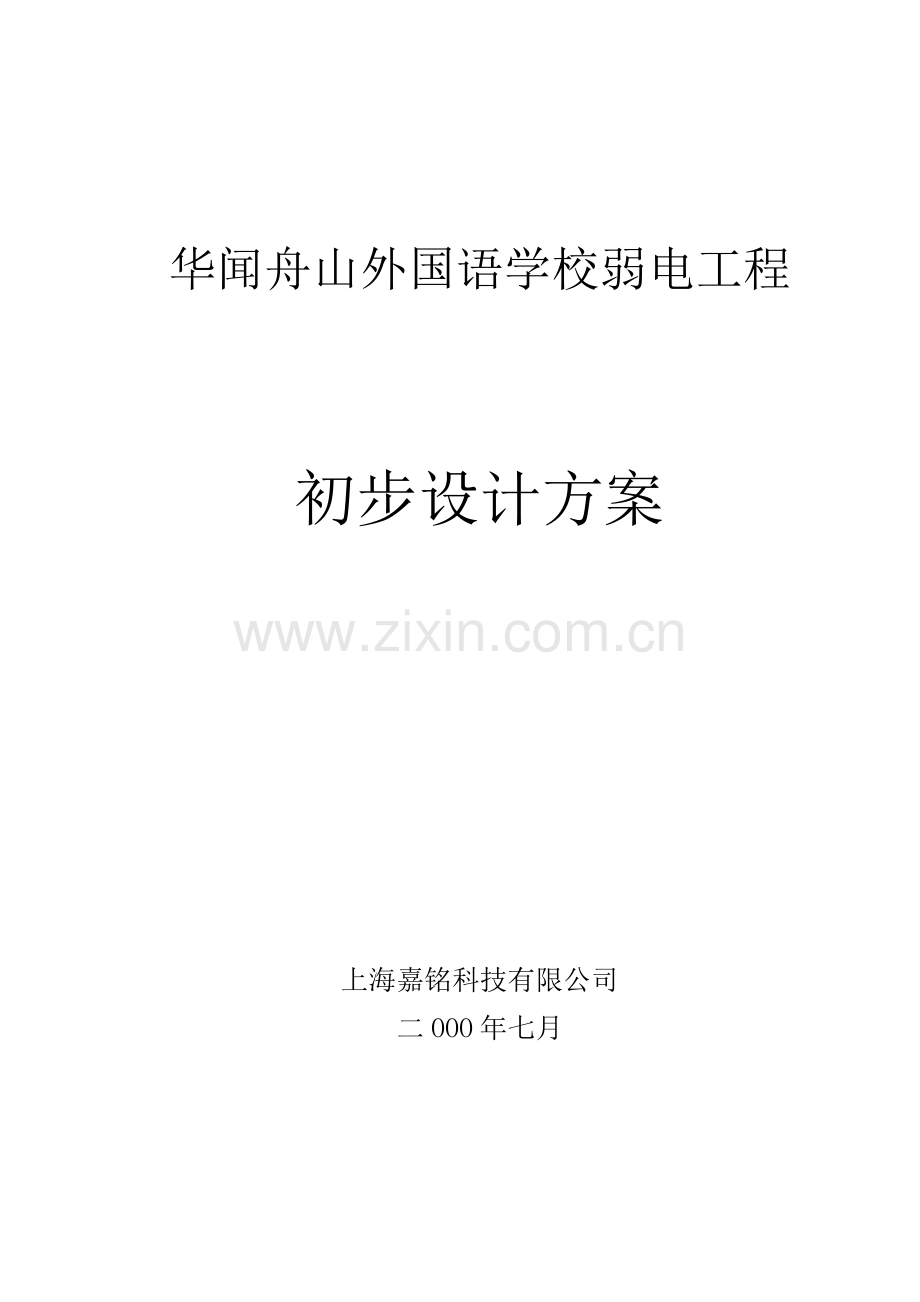

【华闻舟山外国语学校】弱电工程 嘉铭科技华闻舟山外国语学校弱电工程初步设计方案上海嘉铭科技有限公司二OOO年七月目 录1. 概述2. 院区安保系统2.1电视监控2.2防盗报警2.3出入口管理系统2.4电子巡更系统3. 背景音响和紧急广播系统4. 共用天线及卫星电视系统5. 综合布线系统6. 院区计算机网络系统7. 数字程控交换机系统8. 视频点播系统9. 学院信息管理系统10. 资源管理系统第一章 概 述一 工程概况华闻舟山外国语学校位于浙江舟山，学校为给学生提供一个舒适、安全的学习环境及先进的教学方法，决定在弱电工程中建设如下系统，以满足21世纪现代化教学的需求。二 弱电系统实施架构1. 校园安保系统2. 背景音响及紧急广播系统3. 数字程控交换机系统4. 综合布线系统5. 校园计算机网络系统6. 视频点播系统三 客户需求分析随着现代化技术的发展，人们对安全、舒适、高速、便捷的要求越来越高；信息及通信技术的发展，又为人们提供了各项先进的通迅手段。华闻舟山外国语学校正在的这样一个科技高速发展的前提下建设的，其弱电系统的建设更应该充分适应并满足目前科技技术发展的需要。本方案将在安保、背景音响、程控交换机、计算机网络以及各项功能软件等方面进行设计，使华闻舟山外国语学校建设成为具有先进的教学硬件设施、高速的信息传输系统以及严密的安保措施的一流寄宿制学校。在以下各章中，本方案将详细介绍各系统的组成、工作原理及设备选型。第二章 院区安保系统初步设计方案华闻舟山外国语学校校区安保系统应包含：电视监控系统；防盗报警系统；出入口管理系统；巡更系统。各系统主要功能如下：1. 电视监控系统的功能：1） 图像信号的分配、切换、记录、重放与检索；2） 摄像机、监视器、字符发生器、时间发生器同步；3） 与相关系统连动集成；4） 该系统采用目前国际知名产品，稳定性强，性能优越；2. 防盗报警系统的功能：1） 在校园内建立若干防区；2） 对各防区进行手动或自动撤/布防；3） 各防区撤/布防时间的设定；4） 与电视监控系统进行报警连动；5） 当有非法侵入情况时进行声光报警；6） 具有与公安报警中心直接联网功能。.3. 出入口管理系统的功能：1) 对重要办公室、机房、公寓及主要出入口设置门禁管理；2) 校内人员每人具有一张复合式IC卡；3) 每张卡具有不同访问权限及访问时限，可访问不同地点；4) 控制系统能够实时记录出入事件；5) 具有独立的IC卡授权系统。4. 巡更系统的功能：1） 出入口管理的读卡机可作为巡更系统的信息点；2） 执勤人员每人有一张具有唯一标识的IC卡；3） 管理人员可根据情况设置巡更路线及巡更时间；4） 若执勤人员没有按顺序刷卡，则管理人员可通过控制主机及时发现；5） 若执勤人员没有在规定时间内刷卡，则管理人员可通过控制主机及时发现。二客户需求分析华闻舟山外国语学校同一般的智能大厦和智能住宅要求不同，电视监控应以学校的主要出入口、重要办公室及机房门前等地为重点，以安装黑白高清晰度摄像机为主，同时通过数字视频处理设备进行多画面集中方式录像。闭路电视监控的控制系统应用扩充性兼容性良好的矩阵视频系统，便于今后系统的扩充。防盗报警系统主要在校园周界、各重点要害部门及夜间不应有人员进出的区域安装各种红外或微波探测器及红外对射探测器等。可分防区在特定时间段内对特定区域实行封锁，并能手动/自动布防及撤防，有效保证重要部门的安全。电子巡更系统主要在重要区域、通道及部门所设置的读卡机，按照指定的线路和时间进行夜间巡逻。系统应具有控制级别设定、身份识别、及时记录巡更地点、线路及时间的功能。管理人员可实时了解执勤人员的行动，不但方便地管理了执勤人员的工作，而且有效地保证了执勤人员的人身安全。三 系统设计依据及原则1. 系统设计依据：l 华闻舟山外国语学校的建筑平面图及甲方提出的建设要求l 民用建筑电气设计规范JGJ/T16-92l 电气装置安装工程施工及验收规范GB50254-50259-96l 民用闭路电路系统设计规范GB50198-94l 涉外建设项目安保电视系统设计规范DBJ08-16-99l 智能建筑设计标准DBJ08-47-95l 安全防范工程程序和要求GA/T75-942. 设计原则：针对华闻舟山外国语学校安保系统的实际情况，本设计方案遵从以下设计原则：2.1 先进性：在满足用户基本需求的前提下，选用本行业最优秀的产品，以确保华闻舟山外国语学校安保系统在21世纪投入使用时，能体现较高科技水平，且在今后较长一段时间能够适应科技发展的需要。2.2 可靠性：系统设备采用目前国际上安保行业中的知名企业的著名品牌，在国内外工程建设中已被广泛采用，技术成熟、性能可靠，具有良好的售后服务体系。2.3 兼容性：该系统作为智能化系统的重要组成部分，要与其他安保子系统设备有较好的兼容，才能使整个安保系统最大限度地发挥其强大的功能。本系统还溶入整个建筑的智能化管理系统以满足各系统联网要求，提供符合国际标准的通信接口及协议，以便业主进行智能系统集成及扩容。2.4 可扩充性：系统主要控制设备均为模块化或集散式系统设计，通过加入扩展模块能方便的实现系统容量的扩充，具有很强的灵活性以适应项目进一步发展的需要。2.5 合理性：本方案的设计在达到功能的基础上进行了优化组合，以期使方案更加合理，功能更加完善。2.6 经济性：本方案充分考虑实用经济性，在保证系统功能的前提下，精心进行设备选型，力争以最优的性能价格比达到同等功能水平。3.系统介绍3. 1闭路电视监控系统1). 系统指标l 水平清晰度：黑白图像不低于400线,彩色图像不低于270线l 灰度等级：不低于8级。l 图象质量：不低于4级(主观评价,按5级损伤标准)。l 视频输出幅度：1.0Vp-p3dB，(复合视频信号) 。l 系统信噪比：不低于37dB。2).系统组成 闭路电视监控系统的主要功能,是辅助保安系统对校园内现场实况进行实时监视。本系统主要采用AD公司产品组成。设有16台摄像机，1层7个出入口采用5台黑白摄像机AD/NTK ADC660X，其中3台球形摄像机；2层至4层走廊各安装4台黑白摄像机AD/NTK ADC660X，摄像机防护罩采用台湾LILIN PIH-5011防护罩；16画面处理器选用美国AD公司的AD/NTK ADV1487-16X-20黑白十六画面处理器，处理16个摄像机，并配以AD/NTK ADS2150KBx32-5矩阵控制器；录像机选用2台PHILIPS TL24A 录像机，监视器选用日本TOYANI公司的21”黑白监视器TM-2100B 2台。摄像机分布统计表序号摄像机编号位置范围摄像机型号11-21层侧边门处侧门及侧面楼梯AD/NTK ADC660X23-51层3个门厅（球形）3个门厅AD/NTK AD615LS-136-82层四个角2层走廊AD/NTK ADC660X49-123层四个角3层走廊AD/NTK ADC660X513-164层四个角4层走廊AD/NTK ADC660X3).工作原理16个摄像机拍摄的图像信号直接送入十六画面处理器，处理器后接2个21”彩色监视器和2个录像机，并环接到矩阵切换/控制器。4).主要设备介绍(1)黑白摄像机: AD/NTK ADC660X l 采用最先进技术达到高清晰,水平清晰度大于570电视线l 逆光补偿和强光压缩技术，能拍摄强反差的场景l 市电/线路锁相和同步锁相多种同步方式(2) 黑白十六画面处理器 ADV1487-16X-20可以同时进行录像和多画面监视，在实况、录像重放时，可以单图像满屏、同屏16画面图像、全画面切换处理。它能在一秒钟内将16幅图像全部记录一遍, 在跟踪的同时,经过图像帧处理器将视频信号送到与之配套使用24小时长时间录像机作记录, 同时将图像显示在监视器上。可通过外部报警触发进入单画面显示并实时录像。(3)21”黑白监视器 TOYANI TM-2100Bl 水平分辨率： 700线 (4）矩阵切换/控制器 ADS2150KBX32-5l 32路视频输入，5路视频输出l 键盘/接收器控制时间20msl 设置信息可存储至少5年l 屏幕显示内容有：日期/时间、视频输入号、视频输入标题、监视器状态3.2 防盗报警系统华闻舟山外国语学校防盗报警系统的功能是，当非法者进入安全防范区域时，安保中心终端会得到报警信号。在教学楼的周界安装主动红外双射探测器。在设定的时间区域内对上述区域实施封锁，当有活动目标进入防范区域或触动探测器时探测器将向系统中心发出报警信号。系统的报警一般分为二个级别。二级报警为周界各设防区域对安保中心的报警。一级报警为学校安保中心对区公安110报警。安保中心保安人鉴别为紧急事件即按动按钮，向区110报警。1).一级报警方框图：紧急按钮防盗控制/通讯主机市电话网区域报警中心 设备选用：一级报警选用美国C&K 238。2).系统的组成 华闻舟山外国语学校防盗报警系统由1台美国FBI XL4 防盗报警主机、31个一防区转换器 XL4701 、4对PULNIX PB-1N-100HF 、2对PULNIX PB-30TK主动红外探测器、12只红外探头XL-DT1、2个XL-4705继电器组件、1个地图显示屏、1个LED指示灯板、1个打印机界面XL-7130和1台打印机，4只紧急按钮等组成。3).工作原理 FBI XL4 为二总线防盗报警 主机，通过31个一防区转换器 XL4701 与 红外探测器、紧急按钮、红外线对射探测器一一相连，总线制的优点是减少了布线，降低了造价。当探测器被触发时报警信号通过主机经继电器主件在模拟地图显示屏上指示报警点。通过打印机界面记录布防、撤防和报警的日期、时间、防区号。4).主要设备介绍（1） 防盗控制主机 XL-4XL-4带8个基本防区，另加64个主线制防区，主线制防区需另加XL7120，从XL7120出主线制方式接64个带地址码的探头。l 用户密码：128个，密码功能分7种级别界定l 可接键盘：16个l 可分作多至8个副系统l 所有136个防区的报警状态，均可在LCD键盘上显示，一目了然l 附加8组可编程输出l 储存128个事件档案，可随时翻查纪录l 可定时将事件档案经电话线传输至报警中心l 高速传输格式：包括CID格式l 可接打印机，现场记录报警资料l 无保险丝设计减少维修（2） 微波/红外双监式探测器 XL-DT1l 探测距离：12m*12ml 微波/线双重探测器监证，减少误报l 垂直向下保护l 红外线脉冲数可调l 微波灵敏度可调l 数码化讯号过滤系统，抗日光灯干扰l 抗白光镜片l 自动温度补偿l 报警记忆功能l 可远程关闭报警显示灯（3） 四射束红外探测器 PULNIX PB-IN-100HFl 适合全天侯户外使用：防雨、防雾、防霜l 内置自动调节强光过滤系统，避免受强烈阳光或汽车灯影响l 全密封设计，防水及防昆虫干扰l 当浓雾或天气恶劣时，探测器自动增强灵敏度l 内置180水平旋转，方便安装时调节角度l 特强发射功能l 内置4频率可供选择，避免多组探测器相互干扰l 备有安装瞄准器，并有声音讯号协助瞄准发射器与接收器l LED显示灯提示灵敏度太低l 在恶劣天气下，若接收讯号太弱，系统会发出故障信号（4）双射束红外探测器 PULNIX PB-30TKl 适合全天侯户外使用：防雨、防雾、防霜l 内置自动调节强光过滤系统，避免受强烈阳光或汽车灯影响l 全密封设计，防水及防昆虫干扰l 当浓雾或天气恶劣时，探测器自动增强灵敏度l 内置180水平旋转，方便安装时调节角度（5）防盗控制通讯主机 C&K 238l 可带8个防区l 全部防区回路性能均可编程l 独特的回呼特性，确保系统安全性l 双重、分类、或后备报告形式l 支持所有主要的报告信号格式l 可反覆拨号呼叫直至拨通为止l 密码保护，防止非法操作l 不怕掉电的EEPROM程序存储器l 看门狗（Watchdog）复位电路3.3 出入口管理系统1）系统简介华闻舟山外国语学校的出入口管理系统主要分为门禁和考勤两大功能。（1）门禁管理系统主要目的是保证重要区域如计算机机房区域、办公区域、设备区域及客房区域内设备和资料的安全，便于人员的合理流动，对进入这些重要区域和通道的人员衽灵活多样的出入口控制，以提高整个单位内部的管理水平。l 通过监控软件可以实现实时门禁监控。计算机屏幕上可以立刻显示当前开启的门号、通过的人员的卡号及姓名、读卡和通告是否成功等信息。l 可以对持卡人所持的卡进行授权和权力变更，一旦发现卡片遗失立即通知管理人员废除此卡的通行权利。l 可进行分时段、分级别、分区域管理。可以对卡进行分级编码，限制某些卡的通行时间和通行区域。l 可存储及输出系统参数，持卡人资料及出入门资料等信息，并可通过打印机打印。l 系统具备出现异常情况时的自适应能力。当监控计算机出现病毒，死机时，门的正常开启不受影响。万一停电时，门锁将自动打开。遇到紧急情况可通过软件打开所有的门以便紧急逃生。l 具有超时报警、非法侵入报警等功能。l 具有设定监视时间、报警时间及读卡犯错误次数。l 具有自我调试、时间设定、时间长短设定。l 每个门之日、周、月报警统计资料。l 报警系统之日、周、月报警统计资料。l 系统维护包括密码管理、数据库备份、数据库恢复。l 档案资料可转换到磁碟光盘上储存，以备日后查询。l 系统具有可扩充性。（2）考勤管理系统门禁系统同时具有考勤功能，只需对需做考勤的出入口处的读卡器的划卡数据进行处理即可。l 考勤软件可以读入监控软件的出入数据进行考勤统计。l 可根据具体实际情况建立规则包括：员工管理、工作时间安排、班组安排、人员工作安排、迟到早退规定。l 可记录迟到、早退并进行统计。l 考勤数据可自动处理、异常情况人工处理、考勤数据浏览修改、异常情况打印输出、中途刷卡情况打印。l 可定义工资结构并根据考勤统计进行工资处理并可形成报表打印出来。l 系统维护包括：人员库的更新、密码管理、数据库备份与恢复。2）主要设备介绍（1） 感应式读卡器 BER106感应式读卡器BER106可与SECURA门禁系统控制器连接使用，还提供了标准RS232、维根卡格式、ABA磁卡格式三种数据输出，可方便地与其他公司产品配合使用。l 工作频率：125KHZl 读卡距离：5-15cml 电源：+12VDC,20mAl 尺寸（mm）：87*115*15（2） 出入口、考勤管理软件 BES111N出入口、考勤软件能够实现对工作人员的出勤管理。能够记录工作人员的姓名、工号、身份介绍、上下班时间等信息，并能够记录迟到、早退信息并进行统计输出，能够显示、打印所需数据。出入口、考勤软件能够实时地监控各门禁的状态，能够显示持卡人对门禁的所有操作，包括持卡人身份、门禁点位置、进行了何种操作以及操作时间等。3.4 电子巡更系统本系统采用目前较为先进、经济的巡更管理系统，它结构坚固、耐用、使用方便。整个系统通过门禁系统实现，由读卡器巡更点、执勤人员的感应卡、管理软件组成。为了加强对巡更人员的管理，根据校园的布局确定巡更信息点，执勤人员在指定时间沿指定路线到达指定信息点，将感应卡靠近读卡器，即可将信息传至管理中心的管理PC机中，管理人员通过管理软件即可实时查看执勤人员是否完成了全部巡更工作。如果在规定时间内执勤人员没有到达指定巡更点，则管理人员可及时发现，并派专人到现场查看。该系统不但有效地督促了执勤人员的工作，而且有效地保证了执勤人员的人身安全。1） 系统组成华闻舟山外国语学校的巡更系统由美国专业门禁系统配以相应巡更管理软件构成，由30个感应式读卡器BER106、感应卡、巡更管理软件及1台管理PC机组成。2） 工作原理该巡更系统为感应式读卡器巡更系统，巡更信息点由感应式读卡器构成，可安装在建筑物墙面上；巡更人员手执感应卡靠近感应式读卡器，读卡器便将感应卡的信息传输到管理PC机中；管理人员可通过管理软件实时查看每位巡更人员的巡更记录，巡更记录的内容主要为：巡更人员的编号、到达每个巡更信息点的顺序以及到达每个巡更信息点的时间等。如果执勤人员没有在规定时间内到达指定巡更点，则管理人员可及时发现，保证执勤人员的人身安全。3） 主要设备介绍（1） 感应式读卡器 BER106l 体积小、重量轻、外型美观l 可在恶劣环境下工作：在低温、雷雨、大风等天气下均可正常工作l 方便安装：只需用安装于建筑物墙面即可l 使用方便：只需持卡靠近读卡器即可（2） 感应卡片l 坚固、耐磨、方便携带l 每张卡有唯一标志，可作为执勤人员的身份标志出入口控制点设置教学楼楼层出入口控制数量控制位置考勤点数量考勤点位置1层13教务处、教学处、教研处、材料室、配电间、仪器室、标本室、模型室等51层出入口2层4化学药品库、管理员室、仪器室等3层7打印室、管理员室、仪器室、医务室、贵宾室等4层2贵宾室巡更点设置教学楼楼层巡更点数量巡更点位置室外6教学楼四周1层6走廊、楼梯口2层6走廊、楼梯口3层6走廊、楼梯口4层6走廊、楼梯口第三章 背景音响及紧急广播系统一 系统简介背景音响及紧急广播系统主要能够实现三大功能：可以实现校园内课间播放背景音乐；可以播放校园内广播节目；火灾事故发生时，自动切换为语音报警。本系统有如下特点：1. 本系统在校园内可实现分区广播，针对不同专业、不同院系分区进行广播；2. 在课间可播放背景音乐，营造美好、舒适的校园环境；3. 当有活动或通知时，可播放自定义内容的广播；4. 当有火灾事故发生时，可切换至紧急语音报警。二用户需求分析本系统应用对象为华闻舟山外国语学校，根据学校建筑和使用特点，该系统主要以营造安静、舒适、典雅的学校氛围为主，以方便可靠、安全为指导，在校园内掩盖自然环境噪声，创造轻松和谐的气氛。并且兼顾消防报警与通常的背景广播。本系统中背景音响与紧急广播两大功能可以相互独立，在设备上又有机地结合起来，为投资方设计了最优的投资方案。本系统中紧急广播具有最高优先级，具有强插功能，校内广播具有第二优先级，背景音乐具有第三优先级。1. 背景广播背景广播有服务性广播和业务性广播两大功能。服务性广播，主要用于学校公共区域的广播和背景音乐的广播以及在举行各类校园活动时的固定内容播放，业务性广播主要用于发布学校通知、会议召集通知等业务广播。要实现这两大功能，需要具有卡式放音模块，播放经过编辑的特定节目；数字FM调谐模块，收听特定节目和重要广播；激光唱机，播放高质量的音乐节目；麦克风，可进行人工通知；控制系统，设带优先控制的主机，用于各种广播的优先级。2. 紧急广播当有火灾事故发生时，系统强行切换至紧急广播。三系统设计依据l 本系统设计参照以下标准进行：l 民用建筑电气设计规范JBJ/T16-92l 智能建设设计标准DBJ08-47-98l 智能设计防火规范GBJ16-87l 火灾自动报警系统设计规范GBJ116-92l 火灾自动报警系统施工验收规范GB50116-92l 火灾自动报警系统安装使用规范（中国工程标准化委员会标准）四 系统组成本系统的背景音响系统采用目前世界上领导公共广播系统先进潮流的荷兰PHILIPS公司的SM30系统，它不但能为大楼或室外的特定公共场所广播背景音乐，还能配合消防报警控制系统作为消防报警时广播引导人们有秩序疏散的设备，是消防报警控制系统一个不可分割的组成部分。SM30系统可分不同区域播放、音量控制并兼具有两项功能：正常情况下在区域内播放背景音乐、语言广播；遇到火警等突发情况时可强制切换作紧急广播用，并及时通知人员疏散。SM30系统设计了微处理机控制的扩音管理中心，中心全部采用模块式结构，可满足今后修改和扩充的需要。系统的微处理器程序能控制播音，同时能按要求在各分区同时播放背景音乐，并且具有很强的扩展能力。SM30系统由话筒输入模块LBB1282/00、呼叫站输入模块LBB1283/00、控制输入模块LBB1284/00、语音记录模块LBB1285/00、音乐输入模块LBB1286/10、分区控制模块LBB1287/10、SM30中央控制器LBB1284/00、控制继电器模块LBB1288/00、功率放大器LBB1348/40及LBB1344/40、广播呼叫站LBB9568/30、各种音乐源和扬声器等构成。五 主要设备介绍1） 话筒输入模块 LBB 1282/00话筒输入模块是紧急话筒与SM 30系统之间的接口模块，每个模块可为2个话筒提供接口，每个接口都有独立的音量控制。2） 呼叫站输入模块 LBB 1283/00呼叫站输入模块是广播呼叫与SM 30系统之间的接口模块，每个模块可为2个18分区呼叫站或1个36分区提供接口。每个接口都有独立的音量控制。3） 控制输入模块 LBB 1284/00控制输入模块是SM 30系统的输入接口，系统根据该模块的输入状态，在程序的控制下作出相应的控制。每块模块共有8路遥控输入开关，每一路输入端均有光电隔离器，一旦有异常信号输入也不会影响模块或系统。4） 语音记录模块 LBB 1285/00语音记录模块含有1个记忆芯片，它用数字方式记录语音，最多可记录4段语音，每段可单独提取，记录总时间可达65秒。选播语音之前可先播1个提请听众注意的报警讯号，播放语音之后可接播音员的现场讲话。这种连贯的操作按SM 30程序执行。用户只需使用1只话筒就把语音记录到芯片内，万一断电，备用电池可将录音保存30天。5） 音乐输入模块 LBB 1286/10通过该模块可把3个不同的音源输入系统，其中之一进行了RIAA校正，适合输入唱片放出的讯号。每路输入有2个荷花插口，可以输入立体声讯号，在模块内成单声道，各输入音量可单独调整。6） 分区继电器模块 LBB 1287/10分区继电器模块是SM 30系统的扬声器输出控制接口，可接入2路独立的放大讯号。7） 控制继电器模块 LBB 1288/00控制继电器模块同样也是SM 30系统的输出接口，该模块为系统提供12个继电器开关触点，用户可编出这些触点的”开”、”合”程序。前2个继电器专门用于指示内部故障，第3个继电器用于”接续电源”，当为电源断电时，备用电源开始供电，如超过9秒仍不讲话就断开给放大器供电。这样可节约电池能量，以备紧急喊话之需，备用电池不对背景音乐供电。其余的继电器由程序控制实现多种功能。8） 功率放大器 LBB 1348/40及LBB 1344/40每个放大器有2 路不平衡音频线路电平输入：”音乐”和”优先呼叫”。音乐输入有可调的预置音量控制器，在选择不同音源来的音乐作输入时，这一功能使音量调节十分方便。”优先呼叫”可以使音乐讯号自动消失，播放语音广播。功率放大器的特点还有输出变压器有50V、70V、100V的抽头，以推动不同的扬声器组。还一个特点是，在监听讯号中插入一个20Khz的平衡测试讯号，以监测放大器的性能。9） SM 30中央控制器 LBB 1284/00SM 30中央控制器SM 30扩音管理系统的主机，它包括机壳、主微处理器、讯号发生器、线路输出模块和10个附加应用模块的插槽。机壳面板上有LCD显示器、各种功能键及电源开关。内装的讯号发生器可发出50种不用的钟声和报警讯号。操作者可用主机面板上的4个音乐控制输入的音源和音量。10） 广播呼叫站 LBB 9568/30操作者不仅可以用呼叫站的话筒输入讲话，还可以用呼叫站控制音乐和讲话的传输线路，用数码键盘可以对18个扬声器区进行选择。有1个回忆键可重新调出上一次的状态，用4个功能键盘可对报警和种声讯号、预录语音、优先顺序、扬声器区的放声线路、触发控制继电器、音量控制等功能预编程序。11） 音乐源该系统的音乐源采用PHILIPS模块化数字音源，包括数字FM调谐模块LBB1226/10，自动换向卡式放音模块LBB1209/50，多碟VCD机。第四章 共用天线及卫星电视系统一客户需求分析华闻舟山外国语学校的卫星电视系统应建立在860MHz的双向传输的有线电视网的基础上，所有开路信号及卫星电视信号都由该双向网络并网送至各用户终端；该双向传输的有线电视网还可为校园内实现远端电视教学、网上电视点播（VOD）等功能提供了稳定、可靠的传输平台。1. 电视信号信息源1.1卫星电视信号接收一颗卫星上的电视节目，具体卫星及具体节目内容由校方确定。1.2舟山地区开路电视信号接收舟山地区开路电视信号。1.3校方自办节目为校方配备采、编、播设备，便于校方将所需要的影音信息进行编辑处理后，或存档备用或通过电视网络传至每一个电视终端。二系统设计依据1. 国标GB 6510-86(30MHZ-1GHZ声音和电视信号的电缆分配系统）。2. 民用建筑电缆电视系统工程技术规范（国标的报批稿）。3. 上海有线电视工程工艺要求、安全和施工现场。三系统功能描述1. 学校的电视控制中心将所有电视信号源汇总，并向网络传输。2. 系统前端采用美国PBI专业级16路频道混合器。3. 卫星电视信号经混合器通过已建好的有线电视网络进行传输。4. 系统接收经前端设备处理后，输出信号图像清晰、音质优美、锁频稳定。四设备选择1. 卫星电视接收天线的前期基础制作工作是该系统的重要部分，需会同天线供货商、设计院等专家进行实地勘测和精密设计，以确保天线在楼顶的安全、长期的运行。2. 卫星电视接收机、调制器、制转器、高频头均采用美国或专业接收设备，这些设备均属国际名牌产品，其它附件采用国内优质产品，以确保系统今后的工作稳定、可靠，图像清晰。3. PBI前端设备是目前世界上技术最先进、器材性能最稳定的有线电视前端工程专业器材。前端设备安装在一只1.8m的19英寸标准机柜中。六 前端机房要求l 前端机房的使用面积应在10m2以上。l 机房须保持干燥、通风、整洁的环境，并配一台14寸彩色电视机作为前端节目监控。l 机房室内温度夏季不高于28，冬季不低于18。l 电缆从机房引入引出，在入口处要加装防水罩；电缆向上引时，应在入口处做成滴水弯，其弯度不得小于电缆的最小弯曲半径。l 机房强、弱电布线除了要整齐美观外，特别要注意防止相互干扰；机房内220V电源线与电视信号线不要相互平等走线。第五章 综合布线系统一 系统简介本方案是在充分考虑了华闻舟山外国语学校的环境、运行方式和可能采用的网络结构的基础上，参考以往的工程设计经验所形成的。本方案结合了国内著名品牌普天综合布线系统的产品特点，对校园网和每栋大楼都进行了认真的分析和配置，其特点是使用方便、扩充容易、管理简便、具有极高的性能价格比，充分满足了未来十年甚至二十年各种计算机网络的实际需求。本方案中RJ45插座的端接均采用普天免工具系列产品，充分保证综合布线工程的施工质量，更便于日后工作人员的维护。本综合布线系统能够实现语音通信（电话系统）和数据通信（计算机系统）两大功能。二客户需求分析考虑到计算机网络今后的发展需要，本校园网将以多模光纤为校园主干网，连接校内各栋大楼，在楼内水平区域采用五类四对UTP进行语音和数据的传输。计算机房设在教学楼内，主配线架通过光缆连接到各栋楼的分配线架，分配线架再通过光缆连接到各楼层配线架，形成整个校园网。电话主机房也设在教学楼，教学楼和学生宿舍电话系统通过五类UTP电缆连接到教学楼内的各楼层配线架上及其余各栋大楼的配线架上，在保证了通信系统的畅通无阻的同时，还充分考虑了系统的经济、实用性。本方案的设计要求以招标书的指导思想为准：l 满足相关国际标准和国家标准；l 能够支持各种计算机网络设备和电话系统；l 具有先进性、可靠性、可互换性和可扩充性；三系统设计依据本方案依据以下标准及资料进行设计：l 国际布线标准ISO/IEC IS 11801,1995年7月l 建筑及建筑群综合布线系统工程设计规范CECS 72:97l 建筑及建筑群综合布线系统工程施工及验收规范CECS 89:97l 大楼通用综合布线系统YD/T926.1-97l 民用建筑电气设计规范JBJ/T16-92l 智能建筑设计标准DBJ08-47-95l 工业企业通信设计规范GBJ42-81l 工业企业通信接地设计规范GBJ79-85l 电气装置安装工程施工及验收规范GBJ232-92l 通信光缆的一般要求GB/T 7427-87l 欧洲布线标准EN50173,1995.8l 商用建筑线缆标准EIA/TIA-606l 商用建筑通信通道和空间标准EIA/TIA-569l 商用建筑通信设施管理标准EIA/TIA-606l 商用建筑通信接地接续要求EIA/TIA-607l 无屏蔽双绞线系统现场测试传输性能规范EIA/TIA TSB 67四系统功能描述本综合布线系统能够实现语音通信和数据通信两大功能，故将针对电话系统和计算机系统对线缆的要求进行设计。1 概述华闻舟山外国语学校配备了先进的计算机网络系统和通讯系统，要有效地利用这些设备，使之发挥最大的效果，将采用综合布线系统实现电话和计算机系统资源的综合利用，从而形成遍布整个学校的电话网络和计算机网络。该系统具有以下特点：h标准化：为了便于管理、维护和扩充，本布线系统的设计均采用国际标准及有关工业标准，并结合业主的具体要求予设计。h先进性：布线系统的设计目标决定了系统必须采用先进的概念、技术、方法和设备。既要反映当前水平，又具有较大发展潜力。h灵活性：布线系统要具有开放性和灵活性。一方面布线系统要能适应不同用途要求（如话音和数据传输），同时还能够支持基于国际标准的不同厂家的有关网络或通信。h可靠性：布线系统是智能大楼、现代化厂区信息传递的最主要之通道要保证信息可靠的传递，必须要有可靠的布线系统。h可扩充性：布线系统应具有20年以上的使用寿命, 而信息技术的发展又异常迅猛。因此在设计本布线系统时, 已考虑了具有充分扩展的能力。h经济性：在满足上述原则的基础上,我们还遵循尽可能降低成本的原则,使有限的投资发挥最大的效用。2.系统简介综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使引出设备与外部通信网络相连接。这包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。本方案采用树状星型结构，光纤连接到每个楼层，再经总配线架与外部通信网络相连接，为使用者创造了优越的软环境，实现多功能电话、语音信箱、网络代理连接Internet等应用。3. 布线系统的设计说明3.1基本结构根据国际标准(ISO/TEC 11081)的设计原则，华闻舟山外国语学校的布线系统将由工作区子系统、水平子系统、管理子系统、垂直子系统和建筑物间子系统构成。在本方案中充分考虑了布线系统的高度可靠性、高速率传输特性及可扩充性。3.2工作区子系统工作区子系统由设在各办公室内的信息插座、跳线（连接信息插座至终端设备之间的线缆）构成；信息插座为5类RJ45插座。超5类RJ45产品在本项目中，所有的信息插座均为双孔模块插座，可使用86型底盒安装在墙壁上，也可以根据实际情况，将它安装在家具屏风上或地面插座盒内。不同型号的计算机和终端可以通过RJ45标准跳线方便地连接到电脑信息插座上。由于RJ45插口均采用了免工具端接工艺，可靠性和成功率均有了较大改进。电话线用RJ11-6P插头可直接插入RJ45插座内。本系统中，水平电缆的两端（插座面板和配线面板）均采用了超5类非屏蔽RJ45模块（采用568A端接排列顺序），故可实现语音/数据完全可互换，仅需要在配线架上改变跳线即可，大大方便了今后的实际应用。在插座面板上均安装了绘有计算机符号和电话机符号的标签，便于使用者的正确连接。工作区子系统统计表教学楼楼层超5类RJ45模块双孔面板地板RJ45插座17437无241016189368649294464248273合计1812150756学生宿舍楼层电话出线口磁卡电话出线口111211311合计333.3 水平干线子系统水平子系统由各大楼内部楼层配线间至各个工作区之间的电缆组成。水平子系统布线均采用超5类非屏蔽双绞线。保证语音/数据传输的高速、可靠。3.4 垂直干线子系统垂直干线子系统由连接大楼主配线架至各楼层配线架之间的线缆构成。其功能主要是把各楼层配线系统与主配线系统相连。本方案教学楼数据、语音主干采用6芯多模光缆，以提供楼层之间的传输通道，也提供大楼与通讯的通道，使整个布线系统组成一个有机的整体。学生公寓电话语音主干全部使用三类大对数双绞线电缆，不但能够保证高质量的语音传输，而且充分考虑了投资的经济性。垂直干线子系统序号应用范围光纤数量平均距离光纤距离1地下层1101021层1202032层1303043层1404054层150503.5 建
