建筑给水排水及采暖工程施工技术标准200424.doc

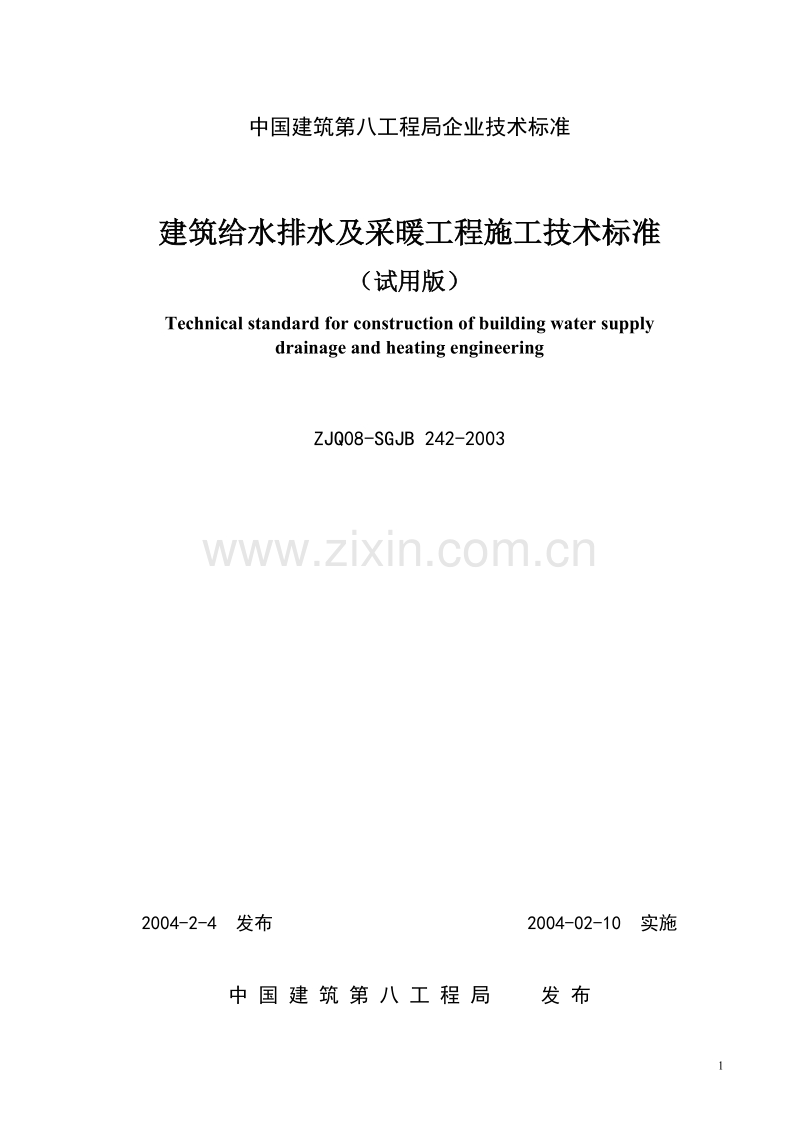

1 中国建筑第八工程局企业技术标准 建筑给水排水及采暖工程施工技术标准建筑给水排水及采暖工程施工技术标准 （试用版）（试用版） Technical standard for construction of building water supply drainage and heating engineering ZJQ08-SGJB 242-2003 2004-2-4 发布 2004-02-10 实施 中 国 建 筑 第 八 工 程 局 发 布 1 关于发布关于发布建筑给水排水及采暖工程施工技术标准建筑给水排水及采暖工程施工技术标准的通知的通知 局科字2004 号 根据中国建筑第八工程局关于施工技术标准编制工作安排的通知（局科字2002348 号） 文的要求，由安装公司编制的中建八局建筑给水排水及采暖工程施工技术标准，经局科技部组织 有关专家审查修改后，报局科技委员会审定批准为企业标准。标准编号为 ZJQ08-SGJB 242-2003，自 2004 年 1 月 1 日起施行。 本标准由中建八局科技部负责管理，中建八局安装公司负责具体技术内容的解释工作。由中建八 局科技部负责组织出版发行。 中国建筑第八工程局 2003 年 12 月 31 日 1 前前 言言 本标准是根据中建八局关于施工技术标准编制工作安排的通知（局科字2002348 号） 文的要求，由中建八局安装公司编制。 在编写过程中，编写组认真学习和研究了国家建筑工程施工质量验收统一标准GB 50300- 2001、建筑给水排水及采暖工程施工质量验收规范GB 50242-2002 和本企业建筑给水排水及采暖 工程的施工经验等有关资料。按照满足国家新版验收规范质量要求的原则，经反复讨论确定了编 写大纲。初稿形成后，由主编单位汇总并组织参编单位和本企业内、外有关专家召开专项审查会议， 反复讨论和修改后定稿上报审批。 本标准为贯彻国家颁布的建筑工程施工质量验收统一标准GB 50300-2001、建筑给水排水及 采暖工程施工质量验收规范GB 50242-2002 而编制。为方便配套使用，在章节编排上与建筑给水 排水及采暖工程施工质量验收规范GB 50242-2002 保持对应关系。主要是：总则，术语，基本规定， 室内给水系统安装、室内排水系统安装、室内热水供应系统安装、卫生器具安装、室内采暖系统安装、 室内给水管网安装、室外排水管网安装、室外供热管网安装、建筑中水系统及游泳池水系统安装、供 热锅炉及辅助设备安装、分部（子分部）子单位工程质量验收等十四章。其主要内容包括技术和质量 管理、施工工艺和方法要点、质量标准和验收三大部分。标准中有关国家规范中的强制性条文以黑体 字列出，在施工中必须严格执行。 为了标准的持续改进，请各单位在执行本标准的过程中，注意总结经验，积累资料，随时将有关 意见和建议反馈给局科技管理部，以供今后修订时参考。局科技管理部地址：上海市浦东新区源深路 269 号，邮政编码 200135。 本标准主编单位、参编单位和主要起草、审核人： 主编单位：中建八局安装公司 参编单位：中建八局一公司 主要编写人员 ：崔玉章 参与编写人员 ：苗冬梅、刘 涛、周洪涛、朱建平、陈静、赵民生、蒋永宏、霍长干 主要审核人：肖绪文、杨春沛、王玉岭 1 目目 次次 前前 言言 .1 1 总总 则则 .1 2 术术 语语 .2 3 基本规定基本规定 .4 3.1 质量管理.4 3.2 材料设备管理.5 3.3 施工过程质量控制.5 3.4 环保措施.8 3.5 安全措施.8 4 室内给水系统安装室内给水系统安装 .9 4.1 一般规定.9 4.2 给水管道及配件安装.9 4.3 室内消火栓系统安装.73 4.4 给水设备安装.80 5 室内排水系统安装室内排水系统安装 .100 5.1 一般规定.100 5.2 排水管道及配件安装.100 5.3 雨水管道及配件安装.110 6 室内热水供应系统安装室内热水供应系统安装 .114 6.1 一般规定.114 6.2 管道及配件安装.114 6.3 辅助设备安装.117 7 卫生器具安装卫生器具安装 .122 7.1 一般规定.122 7.2 卫生器具安装.122 7.3 卫生器具给水配件安装.130 7.4 卫生器具排水管道安装.133 8 室内采暖系统安装室内采暖系统安装 .138 8.1 一般规定.138 8.2 管道及配件安装.138 8.3 辅助设备及散热器安装.147 2 8.4 金属辐射板安装.155 8.6 系统水压试验及调试.165 9 室外给水管网安装室外给水管网安装 .169 9.1 一般规定.169 9.2 给水管道安装.169 9.3 消防水泵接合器及室外消火栓安装.183 9.4 管沟及井室.188 10 室外排水管网安装室外排水管网安装 .196 10.1 一般规定.196 10.2 排水管道安装.196 10.3 排水管沟及井池.212 11 室外供热管网安装室外供热管网安装 .218 11.1 一般规定.218 11.2 管道及配件安装.218 11.3 系统水压试验及调试.230 12 建筑中水系统及游泳池水系统安装建筑中水系统及游泳池水系统安装 .234 12.1 一般规定.234 12.2 建筑中水系统管道及辅助设备安装.234 12.3 游泳池水系统安装.238 13 供热锅炉及辅助设备安装供热锅炉及辅助设备安装 .241 13.1 一般规定.241 13.2 锅炉安装.241 13.3 辅助设备及管道安装.257 13.4 安全附件安装.268 13.5 烘炉、煮炉和试运行.275 13.6 换热站安装.279 14 分部（子分部）、子单位工程质量验收分部（子分部）、子单位工程质量验收 .285 附录附录 A 给水钢塑复合管管材相关要求给水钢塑复合管管材相关要求.286 附录附录 B 铝塑管材及管件的相关要求铝塑管材及管件的相关要求.287 附录附录 C 超薄壁不锈钢塑料复合管管材和管件的要求超薄壁不锈钢塑料复合管管材和管件的要求.289 附录附录 D 给水用改性聚丙烯（给水用改性聚丙烯（PP-R）管材规格要求）管材规格要求 .290 附录附录 E 给水硬聚氯乙烯管道管材和管件的材料要求给水硬聚氯乙烯管道管材和管件的材料要求.291 附录附录 F “4.2.3” 施工工艺详细目录施工工艺详细目录.293 3 附录附录 G 子分部工程质量验收子分部工程质量验收 .295 附录附录 H 分部工程质量验收分部工程质量验收 .296 附录附录 I 单位（子单位）工程质量验收单位（子单位）工程质量验收.297 附录附录 J 室外给水排水及采暖子单位工程质量控制资料核查记录表室外给水排水及采暖子单位工程质量控制资料核查记录表 .298 附录附录 K 室外给水排水及采暖子单位工程安全和功能检验资料及主要功能抽查记录表室外给水排水及采暖子单位工程安全和功能检验资料及主要功能抽查记录表 .299 附录附录 L 室外给水排水及采暖子单位工程观感质量检查记录表室外给水排水及采暖子单位工程观感质量检查记录表.300 附录附录 M 本工艺标准采用的标准、规范、规程本工艺标准采用的标准、规范、规程.301 本标准用词说明本标准用词说明 .302 1 1 1 总总 则则 1.0.1 为了加强建筑工程质量管理，提高施工技术水平，特制定本施工技术标准。 1.0.2 本施工技术标准适用于中建八局承接的建筑给水、排水及采暖工程的施工及验收。 1.0.3 建筑给水、排水及采暖工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求 不得低于本施工技术标准的规定。 1.0.4 建筑给水、排水及采暖工程施工应具备下列条件： 1 设计及其他技术文件齐全，并业经会审。 2 按批准的施工方案已进行技术交底。 3 材料、施工力量、机具等能保证正常施工。 4 施工场地及施工用水、电等临时设施，能满足施工需要。 1.0.5 建筑给水、排水及采暖工程所使用的主要材料、设备及制品，应有符合国家或部颁现行标准的 技术质量鉴定文件或产品合格证。 1.0.6 建筑给水、排水及采暖工程的施工，应与建筑及其它有关专业工种密切配合。在施工过程中应 做好质量检验评定，保证工程质量达到国家标准和设计要求。 1.0.7 本施工技术标准应与国家标准建筑工程施工质量验收统一标准GB 50300、建筑给水排水 及采暖工程施工质量验收规范GB 50242 等标准配套使用。 1.0.8 建筑给水、排水及采暖工程的施工及质量验收除应执行本施工技术标准外，尚应符合国家现行 有关标准、规范及地方相关标准的规定。 2 2 2 术术 语语 2.0.1 给水系统 water supply system 通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点 的网络。 2.0.2 排水系统 drainage system 通过管道及辅助设备，把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。 2.0.3 热水供应系统 hot water supply system 为满足人们在生活和生产过程中对水温的某些特定要求而由管道及辅助设备组成的输送热水的网 络。 2.0.4 卫生器具 sanitary fixtues 用来满足人们日常生活中各种卫生要求、收集和排放生活及生产中的污水、废水的设备。 2.0.5 给水配件 water supply fittings 在给水和热水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门 和水嘴的统称。 2.0.6 建筑中水系统 intemediate water system of building 以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源，经过物理、化学方法的工艺处理， 用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等的供水系统为建筑中水系统。 2.0.7 辅助设备 wuxiliaris 建筑给水、排水及采暖系统中，为满足用户的各种使用功能和提高运行质量而设置的各种设备。 2.0.8 试验压力 text presssure 管道、容器或设备进行耐压强度和气密性试验规定所要达到的压力。 2.0.9 额定工作压力 rated pressure 指锅炉及压力容器出厂时所标定的最高允许工作压力。 2.0.10 管道配件 pipe fittings 管道与管道或管道与设备连接用的各种零、配件的统称。 2.0.11 固定支架 fixed trestle 限制管道在支撑点处发生轴向位移的管道支架。 2.0.12 活动支架 movable trestle 允许管道在支撑点处发生轴向位移的管道支架。 2.0.13 整装锅炉 integrative boiler 按照运输条件所允许的范围，在制造厂内完成总装整台发运的锅炉，也称快装锅炉。 2.0.14 非承压锅炉 bolier without bearing 以水为介质，锅炉本体有规定水位且运行中直接与大气相通，使用中始终与大气压强相等的固定 式锅炉。 2.0.15 安全附件 safely accessory 为保证锅炉及压力容器安全运行而必须设置的附属仪表、阀门及控制装置。 2.0.16 静置设备 still equipment 在系统运行时，自身不做任何运动的设备，如水箱及各种罐类。 3 2.0.17 分户热计量 house hold-based heat metering 以住宅的户（套）为单位，分别计量向户内供给的热量的计量方式。 2.0.18 热计量装置 heat metering device 用以测量热媒的供热量的成套仪表及构件。 2.0.19 卡套式连接 compression joint 由带锁紧螺帽和丝扣管件组成的专用接头而进行管道连接的一种连接形式。 2.0.20 防火套管 fire-resisting sleeves 由耐火材料和阻燃剂制成的，套在硬塑料排水管外壁可阻止火势沿管道贯穿部位蔓延的短管。 2.0.21 阻火圈 firestops collar 由阻燃材料膨胀剂制成的，套在硬塑料排水管外壁可在发生火灾时将管道封堵，防止火势蔓延的 套圈。 2.0.22 钢塑复合管(英方翻译)下同 在钢管内壁衬（涂）一定厚度塑料层复合而成的管子。钢塑复合管含衬塑钢管和涂塑钢管。 2.0.23 衬塑钢管 采用紧衬复合工艺将塑料管衬于钢管内而制成的复合管。 2.0.24 涂塑钢管 采用塑料粉末涂料均匀地涂敷于钢管表面并经加工而制成的复合管。 2.0.25 沟槽式连接 在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。 2.0.26 压槽 采用压轮将旋转的管子端部压出标准凹槽的工艺。 2.0.27 超薄壁不锈钢塑料复合管 外层为不锈钢（0Cr18Ni9 或 00Cr17Ni12Mo2）材料，其厚度不大于管材外径的 1/60，内层为符合 卫生要求的塑料，塑料与不锈钢间采用热熔胶或特种胶粘剂粘合而构成的三层组合管材。根据内层材 料不同，管材分为冷水用和热水用两类。 2.0.28 冷水管 内层采用符合卫生要求的高密度聚乙烯（HDPE）或硬聚氯乙烯（PVC-U），工作温度不大于 40。 2.0.29 热水管 内层采用符合卫生要求的耐温聚乙烯（PE-RT，PE-X）或氯化聚氯乙烯（PVC-C），长期工作温度 不大于 70，瞬时温度不大于 90 4 3 3 基本规定基本规定 3.1 质量管理 3.1.1 建筑给水、排水及采暖工程施工现场应具有必要的施工技术标准、健全的质量管理体系和工程 质量管理检测制度，实现施工全过程质量控制。 3.1.2 建筑给水、排水及采暖工程的施工应按照批准的工程设计文件和施工技术标准进行施工。修改 设计应有设计单位出具的设计变更通知单。 3.1.3 建筑给水、排水及采暖工程的施工应编制施工组织设计或施工方案，经业主/监理批准后方可实 施。 3.1.4 建筑室内给水、排水及采暖工程的分部、分项工程可按表 3.1.4 进行划分。 3.1.5 室外给水、排水及采暖工程子单位、分部（子分部）分项工程可按表 3.1.5 进行划分。 3.1.6 建筑给水、排水及采暖工程的施工单位应当具有相应的资质。工程质量验收人员应具有相应的 专业技术资格。 3.1.7 建筑给水、排水及采暖工程的分项工程，应按系统、区域、施工段或楼层等划分。分项工程应 划分成若干个检验批进行验收。 3.1.8 分项
