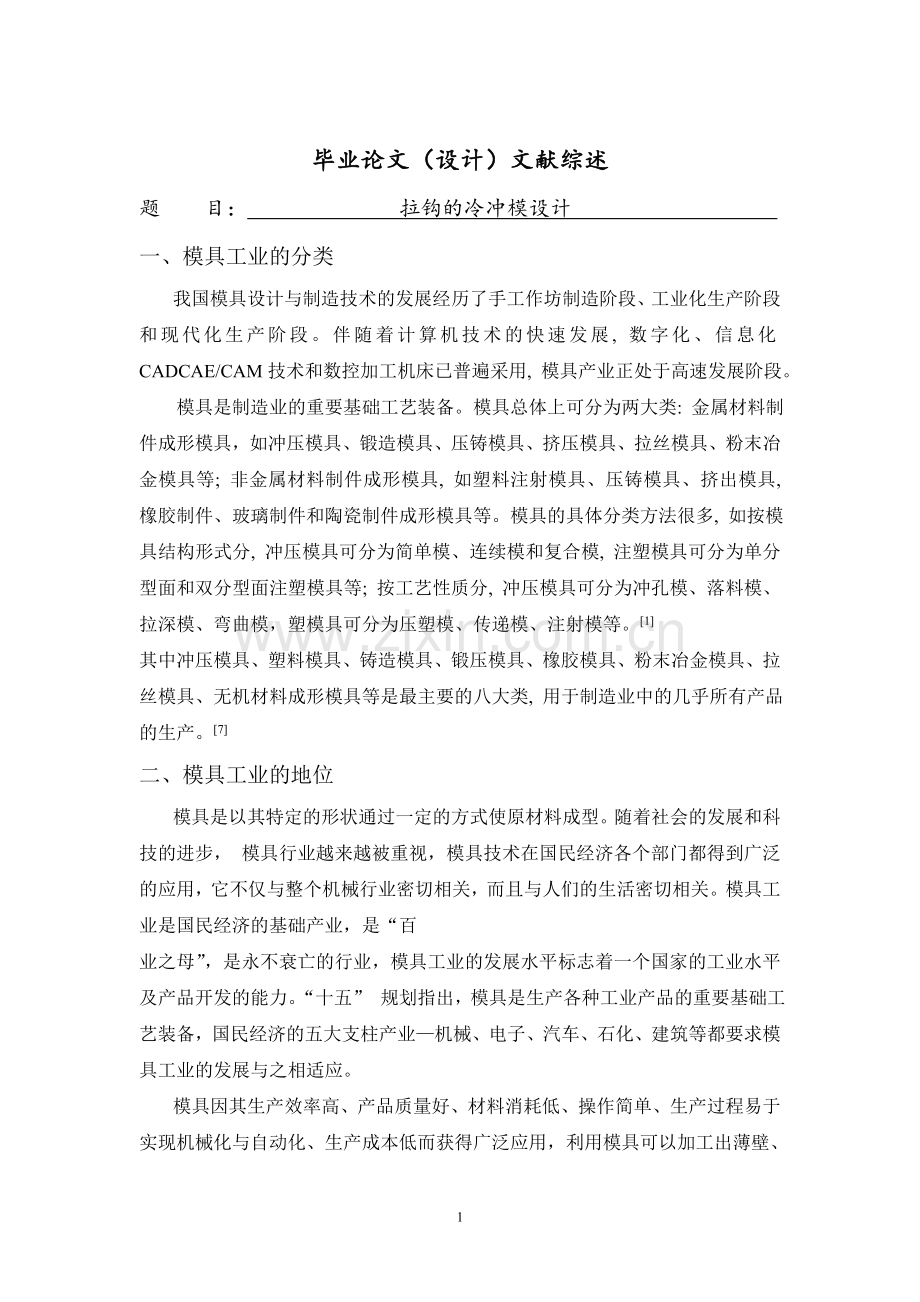

毕业论文（设计）文献综述题目：拉钩的冷冲模设计 一、模具工业的分类我国模具设计与制造技术的发展经历了手工作坊制造阶段、工业化生产阶段和现代化生产阶段。伴随着计算机技术的快速发展, 数字化、信息化CADCAE/CAM技术和数控加工机床已普遍采用, 模具产业正处于高速发展阶段。模具是制造业的重要基础工艺装备。模具总体上可分为两大类: 金属材料制件成形模具，如冲压模具、锻造模具、压铸模具、挤压模具、拉丝模具、粉末冶金模具等; 非金属材料制件成形模具, 如塑料注射模具、压铸模具、挤出模具, 橡胶制件、玻璃制件和陶瓷制件成形模具等。模具的具体分类方法很多, 如按模具结构形式分, 冲压模具可分为简单模、连续模和复合模, 注塑模具可分为单分型面和双分型面注塑模具等; 按工艺性质分, 冲压模具可分为冲孔模、落料模、拉深模、弯曲模，塑模具可分为压塑模、传递模、注射模等。1其中冲压模具、塑料模具、铸造模具、锻压模具、橡胶模具、粉末冶金模具、拉丝模具、无机材料成形模具等是最主要的八大类, 用于制造业中的几乎所有产品的生产。7二、模具工业的地位模具是以其特定的形状通过一定的方式使原材料成型。随着社会的发展和科技的进步， 模具行业越来越被重视，模具技术在国民经济各个部门都得到广泛的应用，它不仅与整个机械行业密切相关，而且与人们的生活密切相关。模具工业是国民经济的基础产业，是“百业之母”，是永不衰亡的行业，模具工业的发展水平标志着一个国家的工业水平及产品开发的能力。“十五” 规划指出，模具是生产各种工业产品的重要基础工艺装备，国民经济的五大支柱产业机械、电子、汽车、石化、建筑等都要求模具工业的发展与之相适应。模具因其生产效率高、产品质量好、材料消耗低、操作简单、生产过程易于实现机械化与自动化、生产成本低而获得广泛应用，利用模具可以加工出薄壁、重量轻、刚性好、形状复杂的零件；产品质量有模具保证，具有一模一样的的特点；这是其它加工制造业所无法完成的；模具是现代工业，特别是汽车、摩托车、航空、仪表、仪器、医疗器械、电子通信、兵器、家用电器、五金工具、日用品等工业必不可少的工艺装备。据资料统计，利用模具制造的零件数量，在飞机、汽车、摩托车、拖拉机、电机、电器、仪器仪表等机电产品中占80%以上；在电脑、电视机、摄像机、照相机、录像机等电子产品中占85%以上；在电冰箱、洗衣机、空调、电风扇、自行车、手表等轻工业产品中占90%以上；在子弹、枪支等兵器产品中占95%以上；在日用金属产品中占95%以上。可见，研究和发展模具技术，对于促进国民经济的发展具有特别重要的意义。目前，模具技术已成为衡量一个国家产品制造水平的重要标志之一。2起步到现在，我国模具工业经历了半个多世纪的发展，已有了较大的提高，与国外的差距正在进一步缩小。而中国模具对世界的影响也在不断扩大, 主要表现在以下几点:1、ISTMA 和FADMA 及其他国家的模协和有关国际组织已越来越重视中国模协, 他们邀请中国模协出席国际会议和参加国际行业活动越来越多, 他们到中国来考察和交流也越来越多, 中国模具已经成为国际模具中的一个不可忽视的力量。2、随着国际交往的日益增多和外资(包括港资、合资) 在中国模具行业的投入日渐增加, 中国模具正表现得越来越融入世界, 并已逐步与国际接轨, 三资企业已对中国模具的发展作出了很大贡献,中国模具和世界模具已越来越密不可分。3、无论是出口还是在中国国内使用, 中国模具已经为境外企业和境内三资企业降低了不少生产成本, 也就是说, 为世界的进步做出了一些贡献,而且这一贡献将随着中国模具的进一步发展而不断增大。中国模具与世界正在实现共赢。4、由于中国的过去、现在和不久的将来一直有较为优秀且丰富和廉价的人力资源、庞大的市场及其他许多有利条件, 外资在中国模具中已经并且将进一步占据越来越重要的地位, 中国已成为承接工业发达国家模具业转移的良好目的地, 确实加速了世界模具产业的转移, 从而也为通过这种转移而使工业发达国家向更高层次发展做出了贡献。5、中国庞大的模具市场促进了世界模具的发展。从上述情况来看, 中国模具确实已经与世界模具密不可分, 而且中国模具在世界模具中的地位将会越来越重要, 其影响也会越来越大。中国模具加速融入世界并实现国际共赢的局面将会进一步发展下去。在当今的信息社会和世界经济进一步全球化的发展过程中,世界在促进中国模具的发展,中国模具也正在并将进一步促进世界的发展。9三、我国模具工业的现状模具属于边缘科学，它涉及机械设计制造、塑性加工、铸造、金属材料及其热处理、高分子材料、金属物理、凝固理论、粉末冶金、塑料、橡胶、玻璃等诸多学科、领域和行业。从中国模具工业协会获悉, 近年来在国民经济中占有重要地位的模具工业得到了迅速发展。模具是工业生产的基础工艺装备在电子、汽车、电机电器、仪表、家电和通讯等产品中, 一般的零部件都依靠模具成型。国民经济的五大支柱产业, 机械, 电子、汽车、石化、建筑都要求模具工业的发展与之相适应, 模具是“ 效益放大器”, 用模具生产的最终产品价值, 往往是模具自身价值的几十倍、上百倍。模具生产水平的高低, 己成为衡量一个国家产品制造水平高低的重要标志, 在很大程度上决定着产品的质量、效益和新产品的开发能力。因此, 振兴和发展我国的模具工业,日益受到人们的重视和关注国务院颁布的关于当前产业政策要点的丸定也把模具列为机械工业改造序列的第一位、生产和基本建设序列的第二位。由于我国模具工业发展迅速, 前景广阔, 国内外模具及模具加工设备厂商已普遍看好中国市场。纵观我国的模具工业，既有高速发展的良好势头，又存在精度低、结构欠合理、寿命短等一系列不足，无法满足整个工业迅速发展的迫切要求。3 近年来，我国模具工业的迅速发展是大家有目共睹的，中国模具工业的现状大致可以从以下3个方面来讲：1、模具的产值与出口量增长明显。从整体情况来看，我国已经步入模具工业大国之列，但是距模具强国还有相当差距。2、模具制造水平不断提高。近几年，以大型、精密、复杂、长寿命模具为代表的、技术含量较高的中高档模具的比重进一步提高，现在中高档模具所占比重已经达到35% 以上。模具的设计和制造水平也有了很大的发展，很多先进的模具设计与制造技术在我国的模具企业中得到应用，如CAD/CAE/CAM 等计算机辅助技术、高速加工技术、热流道技术、气辅技术、逆向工程等新技术得到广泛应用，E R P、P D M 等信息化管理技术正得到积极推广，这些先进技术的应用和信息化管理的实施极大地提高了模具企业的生产效率，缩短了生产周期。3、我国模具行业已经形成了自己的骨干队伍。目前，我国约有模具生产厂点3 万余家，从业人员100余万人，在各个模具行业的骨干企业队伍中也涌现出了本行业的龙头企业。他们的生产装备先进，生产达到了一定规模，技术水平较高，而且产品具有自己的特点。10目前，中国约有模具生产厂2万余家，从业人员50多万人，全年模具产值达450亿元人民币以上。近年来，模具行业结构调整步伐加快，主要表现为大型、精密、复杂、长寿命模具和模具标准件发展速度高于行业的总体发展速度；塑料模和压铸模比例增大；面向市场的专业模具厂家数量及能力增加较快。随着经济体制改革的不断深入，“三资”及民营企业的发展很快。5在模具产值产量和进出口迅速发展的同时, 近年来中国在模具行业技术进步和模具水平的提高方面也取得了可喜的成绩。现在, 我国已能生产精度达到详的多工位级进模, 寿命可达亿冲次以上。个别企业生产的多工位级进模已可在次的高速冲床上使用, 精度可达林。在大型塑料模具方面, 我国已能生产英寸大屏幕彩电和英寸背投式电视的塑壳模具、大容量洗衣机全套塑料件模具以及汽车保险杠、整体仪表板塑料模具等。在精密塑料模具方面, 我国已能生产照相机和手机塑料件模具、多型腔小模数齿轮模具及精度达林的腔塑封模具等,精度达到林的光盘模也已能够生产了。塑料模具的热流道和气辅等技术水平不断提高。在大型精密复杂压铸模方面, 国内已能生产自动扶梯整体踏板压铸模、汽车后桥齿轮箱压铸模以及汽车发动机壳体的铸造模具等。在汽车覆盖件模具方面,国内已能生产中档新型轿车的覆盖件模具, 高档轿车的部分覆盖件模具也已能够生产了。子午线轮胎活络模具、铝合金和塑料门窗异型材挤出成形模、精铸或树脂快速成型拉延模等, 也已达到相当高的水平, 制造出来的模具可与进口模具媲美。国内生产的最大模具单套重量已超过100t我国模具企业CAD、CAM、CAE、CAPP、PDM、PLM、ERP等数字、化信息化技术的使用面正在不断扩大, 水平也在不断提高。中国模具工业产值仅次于日本和美国, 排在世界前三位。中国经济的高速发展同样对模具工业提出了越来越高的要求, 也为其发展提供了巨大的空间。现今, 国内的模具生产厂家已增至2 万余家, 模具制造从业人员已超过50 多万人, 模具的年产值达到534 亿元人民币。近10 年来, 国内模具在数量、质量、技术等方面有了很大的跨跃; 现正以每年15 %左右的增长速度稳步发展。4四、现代模具设计与制造方法 现代模具制造业已成为技术密集型和资金密集型的产业, 它与高新技术已形成相互依托的关系。一方面, 模具是直接为高新技术产业化服务的不可缺少的装备另一方面, 模具生产本身又大量采用高新技术及装备, 因此, 模具制造已成为高新技术产业的重要组成部分。模具成形零件时实现快速、优质、低耗是国家可持续发展战略的要求。7我国模具制造技术发展迅速，逐渐由单一、具体、细节的设计及各道工序的加工过程向设计、制造技术的系统化、集成化过程转变，已成为现代先进制造技术的重要组成部分。1、模具CAD/CAE/CAM技术：以三维造型为主的模具设计、制造、工艺信息的数字化传递及转换所形成的CAD/CAE/CAM一体化技术在我国已大量推广应用。例如，汽车大型覆盖件模具已普遍应用CAD/CAM技术，实现了模具设计、制造、冲压一体化、数控编程和数控加工实现了DNC，计算机软硬件配置已接近国际水平；在塑料模具方面也已广泛应用CAD/CAE/CAM技术，多项国内自主开发的软件推广之中，如北航华正的CAXA软件系列和华中理工大学的HSC2.0等；在压铸模方面，CAD/CAM同样得到了广泛应用，并已开始应用CAE软件进行浇道系统和工艺参数等方面的优化分析。2、模具先进制造工艺及装备：模具由功能件和支持件组成。在塑料模和压铸模中，功能件为型腔和型芯，在锻模中为型腔，在冲压模具中为型孔和冲头，支持件一般为标准件，因此，模具加工的主要部件可分为两类，即型腔，型芯加工和型孔加工。（1）高速铣削加工高速铣削加工在模具制造中具有以下特点：高效，高速铣削加工的主轴转速一般为15000-40000r/min,最高可达100000r/min。切削钢时，其切削速度约为400m/min，比传统的铣削加工高510倍；在加工型腔模时与传统的加工方法相比起效率提高4-5倍；与完全采用EDM加工相比，其加工速度提高了4-8倍；高精度，一般加工精度为10m，有的精度更高；高表面质量，由于高速铣削的工具温度小，姑表面没有变质层及微裂纹，热变形也小。最好的表面粗糙度R小于1m；可加工高硬材料，可铣削5054HRC。（2）NCEDM加工NCEDM的多轴联动控制、电极自动交换、C轴加工、数控摆动等功能能完成各种复杂型腔的精密加工，采用自适应控制、模糊控制、各种专家系统、新型脉冲电源灯优化加工状态，自动完成全部加工过程。NCEDM在中小型腔模、复杂精密型腔模等加工方面发挥着越来越重要的作用。（3）虚拟轴数控加工在模具复杂型腔铣削加工中采用五轴数控铣床可提高加工质量和效率。五轴数控加工还可在三轴联动加工不易接近的地方进行加工，以避免铣刀中心铣削工作带来的弊端，并能在一次装夹中完成五面加工，因此更适合于模具制造。虚拟轴五轴数控机床突破了传统的串联式床身滑台结构，由于采用了高级软件、降低了传统五轴数控铣床结构的复杂性，因此，结构简单，成本低。虚拟轴五轴数控机床也可实现高速加工，尤其适合复杂型腔的铣削、磨削和测量，是我国模具制造工艺及装备的重要发展方向。（4）复合加工复合加工时指在一台机床上进行两种或两种以上不同加工工艺的复合，以实现不同加工工艺优势互补的作用。其发展方向又可分为两个方向：铣削加工与激光加工复合技术，铣削加工与EDM复合技术。（5）型孔加工工艺及装备 冲压模等型孔加工主要依靠磨削加工及数控电火花线切割加工（WEDM）。在磨削加工中，成形磨、坐标磨、光曲磨等精密加工工艺及装备在我国已广泛应用。WEDM在冲压模等型孔加工中已起到不可替代的作用。国内外冲压模等加工都离不开WEDM。主要方向有：磨削加工、WEDM加工。6五、我国模具行业存在的问题目前, 我国模具总量虽然已达到相当大的规模, 模具水平也已有了很大提高, 但在总体上, 我国模具生产的商品化、专业化、标淮化程度还较低, 商品化模具只占左右, 模具标准件使用覆盖率还不到, 专业模具企业只占模具生产厂点的少数, 而且装备也比较落后。由于资金缺乏, 我国的模具企业大都只能购买较低档的国产设备和来自我国台湾的设备, 而少用欧美和日本的高档设备, 设备数控化程度远低于国际水平。我国模具设计制造水平在总体上要比工业发达国家落后许多。主要存在以下几点问题：1、产品质量不高：当前我国模具生产厂中多数是“大而全”、“小而全”，国外模具企业大多是“小而专”、“小而精”。国内模具总量中属大型、精密、复杂、长寿命模具的比例只有30% 左右，国外在50%以上。国内模具生产厂家，工艺条件参差不齐，差距很大。现代模具工业早已走出以前手工制模的时代，进入了数字化时代，实现了无图化生产，通过电脑输入数据加工制作模具。我国不少厂家由于设备不配套很多工作依赖手工完成，严重影响了精度和质量。2、标准化水平不高：模具是专用成形工具产品，虽然个性化强，但也是工业产品，所以标准化工作十分重要。模具标准化工作主要包括模具技术标准的制订和执行、模具标准件的生产和应用以及有关标准的宣传、贯彻和推广等工作。中国模具标准化工作起步较晚，因此模具标准化落后于生产，更落后于世界上许多工业发达的国家。由于中国模具标准化工作起步较晚，模具标准件生产、销售、推广和应用工作也比较落后，因此，模具标准件品种规格少、供应不及时、配套性差等问题长期存在，从而使模具标准件使用覆盖率一直较低。3、CAD/CAE/CAM 技术刚起步：CAD/CAE/CAM 是面向制造的工程设计技术群中的核心技术，是提高企业产品自主开发能力和产品档次的重要手段，也是提高企业对市场的应变能力和快速响应能力的重要途径，是现阶段应大力推广应用的关键共性技术，是模具设计的发展方向。4、缺乏相关人才：当今世界正进行着新一轮的产业调整，一些模具制造逐渐向发展中国家转移，中国正成为世界模具大国，但我国模具行业人才紧缺成为一个迫在眉睫的问题。模具行业是一个需长期积累经验的行业，现在的年轻人能坚持下来而有所成就的很少。由于最初的学习非常枯燥，因此许多初学者常半途而废。此外，我国传统教育方式对模具人才的培养存在不足。一些高校尽管在近几年内设立了模具专业，但由于受软硬件设施限制，培养出的学员实际技能不够。而社会上各种各样的模具培训班，由于缺乏规范的职业标准，因此学员质量良莠不齐。5、受到外资的挑战：目前世界制造业生产基地加速向中国转移，中国制造业又正迈向更高的发展阶段，对优质精密模具的需求不断上升。国际模具工业巨头继20世纪90 年代中期进入中国后，再掀投资热潮，目的正为抢占先机，中国本土模具工业面临国外先进技术与高质量制品的挑战，生存空间受挤压。6、缺乏自有品牌：企业开发能力弱、没有品牌，导致了经济效益欠佳，在市场中常处于被动地位。8六、参考文献1马忠臣等.现代模具工业发展述评J.模具技术，2006,032蒋桂芝.模具技术在国民经济中的地位J.机电产品开发与创新，2009,053洪慎章.现代模具技术的现状及发展趋势J.航空制造技术，2006,064吴存雷.浅谈模具产业的发展J.塑料工业，2006,105曹延安.中国模具工业现状J.现代零部件，2009,036陈德忠.我国模具先进制造技术的发展J.发展前沿，2000,097周永泰.中国模具工业的现状与发展J.行业展望，2007,128屈伟平.我国模具制造业发展现状、存在的问题及对策J.模具技术，2006,059周永泰.中国模具正在加速融入世界并实现国际共赢J.模具工业，2006,0410晓霏等.中国模具工业发展现状与展望J.航空制造技术，2008,0811 A. Y. C. Nee and M. W. Fu, “Determination of optimal parting directions in plastic injection mold design”, Annals CIRP, 46(1),pp. 429432, 1997.指导教师评语 签字： 年 月 日9
