天顺煤矿采区设计
天顺煤矿采区设计

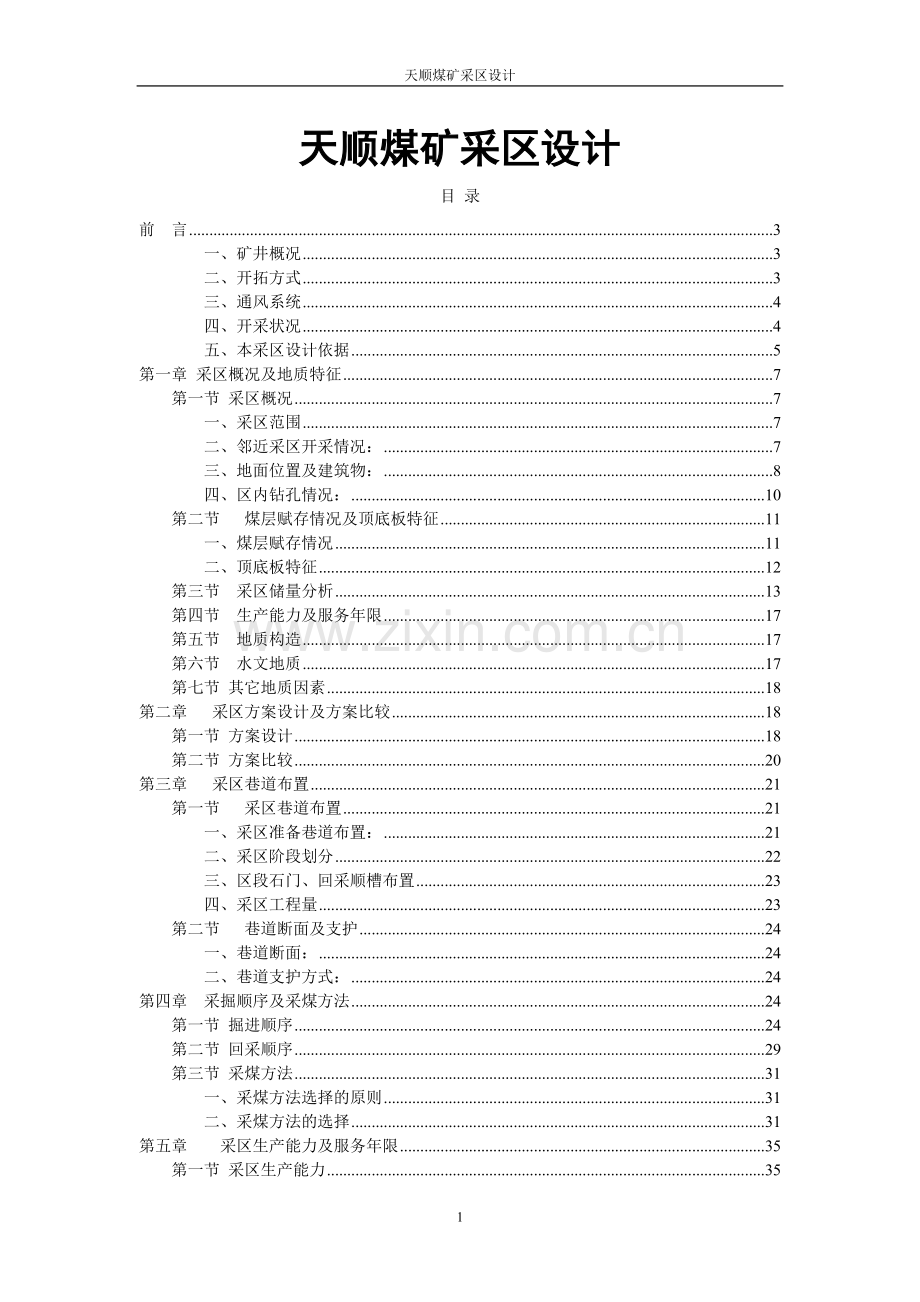

目 录
前 言 3
一、矿井概况 3
二、开拓方式 3
三、通风系统 4
四、开采状况 4
五、本采区设计依据 5
第一章 采区概况及地质特征 7
第一节 采区概况 7
一、采区范围 7
二、邻近采区开采情况： 7
三、地面位置及建筑物： 8
四、区内钻孔情况： 10
第二节 煤层赋存情况及顶底板特征 11
一、煤层赋存情况 11
二、顶底板特征 12
第三节 采区储量分析 13
第四节 生产能力及服务年限 17
第五节 地质构造 17
第六节 水文地质 17
第七节 其它地质因素 18
第二章 采区方案设计及方案比较 18
第一节 方案设计 18
第二节 方案比较 20
第三章 采区巷道布置 21
第一节 采区巷道布置 21
一、采区准备巷道布置： 21
二、采区阶段划分 22
三、区段石门、回采顺槽布置 23
四、采区工程量 23
第二节 巷道断面及支护 24
一、巷道断面： 24
二、巷道支护方式： 24
第四章 采掘顺序及采煤方法 24
第一节 掘进顺序 24
第二节 回采顺序 29
第三节 采煤方法 31
一、采煤方法选择的原则 31
二、采煤方法的选择 31
第五章 采区生产能力及服务年限 35
第一节 采区生产能力 35
第二节 采区服务年限 35
第六章 矿井通风 36
第一节 矿井总风量计算 36
一、其它井巷实际需要风量计算 36
二、矿井风量计算方法 36
三、矿井总进风量 43
第二节 矿井通风路线 44
第三节 避灾路线 44
第七章 采区排水系统及设备选型 45
第一节 排水系统 45
一、消防降尘供水系统 45
二、排水系统 45
第二节 排水设备选型 46
第八章 采区供电及装备 46
第九章 运输系统 46
第十章 压风系统 47
第十一章 防尘系统 47
第十二章 供水系统 48
第十三章 防火系统 49
一、灌浆防灭火 49
二、氮气防灭火 51
三、其它综合防灭火措施 51
第十四章 采区通讯系统 52
第十五章 安全监测监控系统 52
一、监测监控系统 52
二、人员定位系统 54
第十六章 灾害预防及处理措施 55
一、预防瓦斯和粉尘爆炸的措施 55
二、预防井下火灾的措施 56
三、粉尘的综合治理 59
四、井下顶板事故防治措施 59
五、预防井下水灾的措施 60
六、其它事故的防治措施 60
七、 矿山救护 61
第十七章 采区主要技术经济指标 62
第十八章 提升、通风和排水设备 63
第一节 提升设备 63
一、概述 63
二、立井提升设备 63
第二节 通风设备 65
一、设计依据 65
二、风机所需的风量及负压 66
三、设备选型 66
四、反风措施 66
第三节 排水设备 66
采区设计附图： 67
前 言
一、矿井概况
天顺矿业位于东天山以北，地处巴里坤煤田的西部，巴里坤盆地的平原地区，井田中心坐标：北纬44°08′59″，东经92°24′52″。
矿区交通便利，哈密市→沿303国道→农十三师红山总厂→巴里坤县→沿矿区专用公路→大河镇→县煤矿（明鑫煤炭公司）→沿县道007（博大公路）→天顺煤矿。煤矿东距离巴里坤县城93km，向东距离哈密市230km。
巴里坤矿区位于东天山北麓戈壁丘陵区，井田位于巴里坤矿区的东部，地形较为平坦，东高西底，中部微有起伏，呈现为戈壁准荒漠地形，平均海拔+1500～+1680m，相对高差约180m。地表大部分为第四系洪积，冲积层及戈壁砾石所覆盖。
二、开拓方式
矿井现采用立井开拓，设有主、副立井及回风立井三个井筒，另外还设有安全出口一个。
主立井：担负全矿井的煤炭提升任务，井口坐标：+1630m，落地+1350m，垂深280m，直径3.6m。
副立井：担负矿井矸石、材料、设备及人员的升降任务，同时作为矿井的进风井和安全出口。副立井坐标：+1630m，落地1350m，垂深280m，直径3.0m。
立风井：位于主立井东南280m，为专用回风井，井口标高：+1638m，落地1485m，垂深155m。井田断面为正方形，边长1.5m，木支护。
安全出口：位于回风立井东南方向35m，为专用安全出口，井口标高：1634m，落地：1485m，垂深155m，井口断面正方形，边长1.0m，不支护。
矿井运输水平标高1420m，回风水平标高1465m，两条大巷目前正在向西延伸，距离8勘探线约200m。
三、通风系统：
本矿井通风方式为中央并列式，主、副立井进风，回风立井回风，副立井和安全出口作为矿井的两个主要安全出口，矿井主要通风机为：BDK—No14轴流式通风机两台其中一台工作，一台备用，通风机主要技术参数为：风量为990~2188m³/min，（折合16.5~36.5m³/s）风压694~1837pa，每台风机配YB250M-6380v 37kw 980r/min防爆专用电机两台。
四、开采状况
矿井以往生产主要集中在F10～F5断层之间，井筒东翼1420m标高以上（F9～F5断层之间）已开采完，井筒西翼（F10～F9断层之间）上2、上1、中4煤层1420m标高以上已采完，目前矿井开采集中在东翼1420m~1455m标高之间中4、上1+2、外段上1煤层；西翼1420至1455中4煤层,1420至1465上1、中2煤层以及F石1～F石3断层以西、井田预留煤柱以东的上1、中4、中2煤层。
主要开采煤层为上2、上1、中4、中2煤层，现矿井1420水平运输大巷、1465水平回风大巷之间设有联系上山（共布置三条上山，分别为轨道上山、溜煤上山、通风上山）。轨道上山布置于井筒保护煤柱内，标高：1420~1465，倾角25°，设有中部甩车场与各区段巷相连，溜煤上山和通风行人上山布置于F10断层西侧，标高1420~1465之间，溜煤上山沿中2煤层布置，通风行人上山沿中4煤层布置。
主要可采煤层为上2、上1、中4、中2煤层，以往采用的采煤方法有两种，第一种为“仓储式采煤法”，第二种为：“水平分段放顶煤采煤方法”。根据国家有关规定，仓储式采煤法淘汰落后的生产工艺，本矿自2009年末已停止使用该采煤方法，目前主要采煤方法为：水平分段放顶煤采煤法。
五、本采区设计依据
1、设计委托书
2、《新疆巴里坤县石碳窑煤矿区天顺煤矿延伸勘探报告》（山东省地质测绘院编制，2009年8月）；矿产资源储量评审意见书（新国土资储评【2009】207号，新疆维吾尔自治区矿产资源储量评审中心，2009年12月8日）评审备案证明（新国土资储字【2009】207号，新疆维吾尔自治区国土资源厅，2010年01月06日）
3、《巴里坤矿区煤炭开发总体规划》（2011年10月编制）及《新疆哈密地区煤炭产业结构优化升级方案》（2011年9月编制）
4、《煤矿安全规程》（2011年版）及《矿井通风安全装备标准》（MT/T5016-96）《煤炭工业矿井设计规范》（GB50215-2005）
5、关于对新疆天顺矿业有限公司巴里坤煤矿（即天顺煤矿）采煤方法改造水平分段放顶煤（试验）设计的批复（哈地煤管发【2008】136号，2008年10月4日）。
6、关于新疆天顺矿业有限公司巴里坤煤矿《矿井瓦斯等级和二氧化碳鉴定报告》的批复（新煤行管发【2010】104号，2010年3月4日）
7、矿井提供的现状图、供水协议、供电协议等其他有关资料。
8、现行《煤矿安全规程》（2011年版）
9、《煤炭工业矿井工程建设项目设计文件编制标准》（GB/T50554-2010）
10、国家有关其他煤炭工业建设的技术，经济政策和法律、法规文件。

第一章 采区概况及地质特征
第一节 采区概况
一、采区范围：
目前矿井开采水平+1420m标高与+1465m标高之间；矿井属于东西两翼开采，东翼开采长度900m、倾斜长度39m、采区面积35100㎡；西翼开采长度1300m、倾斜长度55m、采区面积71500㎡；目前的9万吨开采上限标高+1465m、下限标高+1420m。
二、邻近采区开采情况：
东翼邻近煤层开采情况：东翼1420水平以上F5断层以东上1+2煤层北邻上1煤层已回采完毕，南邻中4煤层，还未形成工作面，F5断层以西上1、上1+2、中4煤层均未回采，西段上1处于准备巷道施工阶段，东翼中2煤层正在计划打探眼，确定中2煤层具体位置，F6断层以西、1420运输石门以东上1、上1+2、中2、中4煤层均未开采。
西翼1420水平以上开采煤层中4北邻上1、上1+2煤层，均未形成工作面，计划准备开拓巷道施工，南邻中2煤层在1420水平以上施工有三条主要巷道，分别是1465水平中2回风巷，1435水平中2局部运输巷，1420水平中2皮带集中运输巷；F石1-F石3断层以西开采煤层有上1+2、上1、中2、中4，其中中2、中4正在准备巷道施工阶段；F石1-F石3断层以东煤层有中2、中4（1420-1455标高之间）、上1。
三、地面位置及建筑物：
1、采区对应的地面位置
西翼开采区对应的地面位置：X1=452264.706，Y1=4890027.702；X2=452159.647，Y2=4889834.121；X3=451623.441，Y3=4889853.604；X4=451658.916，Y4=4889832.758；
东翼开采区对应的地面位置：X1=452901.179，Y1=4890009.725；X2=453539.947，Y2=4889992.614；X3=452952.554，Y3=4889797.551；X4=453438.909，Y4=4889760.707；
2、区域、区域内的建（构）筑物以及开采后对地面建（构）筑物的影响情况、破坏程度及应采取的措施。
西翼开采范围对应的地面位置以南300m为工人住宿区，470m为矿井办公区，以西2km处为朱家煤矿，以东600m为井口工业场地以及主、副井口。西翼塌陷区距离住宿区150m，东翼塌陷区距离工业广场210m。
开采期间对区域内的建筑无任何影响。
3、地形地貌
巴里坤矿区位于东天山北麓戈壁丘陵区，井田位于巴里坤矿区的东部，地形较为平坦，东高西底，中部微有起伏，呈现为戈壁准荒漠地形，平均海拔+1500～+1680m，相对高差约180m。地表大部分为第四系洪积，冲积层及戈壁砾石所覆盖。
4、地面积水、水系
本区无常年性地表水系，春季融雪水大部分顺地势自燃排泄出区外，少部分在低洼地汇集蒸发，形成砂砾地。
矿区规划建设有大红柳峡和花儿刺两个水源地，同时建设矿区供水管网，矿井生活用水取自矿区供水管网，矿井井下排水经处理后优先作为本矿井的生产水源，水源有保障。
本区处于东天山小盆地，南北两端均为山区，高山的融雪水喝大地降水是该地区地表水和地下水的主要补给源。本区地下水主要靠地表水通过地表风化裂隙补给，也可通过八道湾组含水层、三工河组含水层间垂向渗入补给，地表水的来源主要为大气降水和融雪水。由于本区气候干燥，降水稀少，地下水供给量十分有限。
5、地下水类型
（1）潜水（孔隙还水层）：主要形成于第四系砂砾石层中，来源于大气降水高山裂隙水的补给，松散的砂砾石层孔隙较大渗透性强，但由于本区蒸发量大，使第四系沙砾石层实际是透水而不含水或含水微弱的地层，水质矿化度交高，不能饮用。
（2）层间水（空隙裂隙含水层）：是基岩中无压含水层，含水微弱，主要靠第四系松散岩石及基岩裂隙接受的大气降水补给，无其他水源直接补给。
（3）构造水（断层带）含水层：从区域上看，本区区域地质构造对区域水文地质有特殊影响，构造含水带的分布和水量受断层分布及补给水源的限制在本区交为明显，如南山断层使石碳基的基岩水水位可高出地面3-4m，一般具有承压水性质，原县煤矿南泉地段打得一口取水井（井深9m左右），涌水量300-400m³/日，水质尚佳。
四、区内钻孔情况：
概述区内钻孔的数量、封孔质量、可利用程度等。
区内钻孔特征表
孔号
见煤
层号
见煤底板标高（m）
煤厚
（m）
孔深
（m）
终孔
层位
封孔
质量
备注
1003
上2
1397.43
4.52
237.00

901
上2
1520.65
8.50
101.00

800
上2
1373.74
1.55
256.28

801
上2
1525.69
3.17
104.85

801
上1
1358.12
4.15
270.33

800
中4
1218.05
5.85
412.00

801
中4
1473.12
4.63
157.42

901
中4
1507.45
4.36
125.60

902
中4
1593.19
6.22
43.29

802
中4
1590.67
5.30
42.69

1001
中4
1405.40
8.35
245.50

1003
中4
1356.59
6.09
292.55

1004
中4
1595.81
6.86
45.45

800
中2
1199.78
5.79
430.24

801
中2
1459.16
7.44
171.38

802
中2
1575.09
8.15
58.27

803
中2
1626.36
4.14
270.33

901
中2
1442.70
3.10
190.35

902
中2
1499.86
0.55
136.62

1004
中2
1560.53
8.06
110.20

1701
中2
1365.95
7.70
289.10

1703
中2
1564.07
9.20
81.00

901
中1
1404.93
0.8
228.12

1003
中1
1533.66
1.13
114.60

801
下3
1370.19
3.82
260.15

802
下3
1473.96
2.89
159.40

803
下3
1533.80
2.70
100.63

901
下3
1308.15
2.30
203.80

902
下3
1458.93
2.35
177.55

903
下3
1576.97
2.85
61.79

1004
下3
1367.72
0.99
286.8

1005
下3
1562.82
2.03
82.25

1703
下3
1469.26
2.65
186.95

801
下2
1365.57
1.02
264.97

802
下2
1461.60
1.35
171.76

803
下2
1522.47
1.17
111.96

902
下2
1451.38
1.50
185.05

903
下2
1570.28
1.50
68.48

1703
下2
1462.77
1.02
194.30

801
下1
1356.43
0.62
274.11

802
下1
1454.60
0.57
178.76

803
下1
1515.11
0.64
119.32

902
下1
1444.44
0.85
191.99

903
下1
1563.91
1.08
74.85

1703
下1
1457.07
1.00
200.80

第二节 煤层赋存情况及顶底板特征
一、煤层赋存情况：
煤层倾角在44°～78°之间，属急倾斜煤层。可采煤层厚度多在2～6m之间，属中厚、厚煤层。整个井田划分为三个煤组，上煤组和下煤组的煤层为不可采和局部可采。中煤组为主采煤层，煤层间距离不大，为近距离煤层群。

煤层特征一览表
煤组
编号
煤层
编号
见煤
点数
层厚m
倾角
层间距
m
夹矸
层数
结构复
杂程度
稳定性
可采性
最小～最大
平均
上
煤
组
上4
2
0.57～0.65
56

0
简单
不稳定
不可采
0.61
上3
4
0.32～2.10
57
33.7～64.6
0～1
简单
不稳定
不可采
1.19
上2
11
0.92～6.19
58
6.57～31.76
0～1
简单
较稳定
全区
可采
2.92
上1
10
1.56～7.39
59
0～156.54
0～5
简单
较稳定
全区
可采
3.26
中
组
煤
中4
13
1.00～8.79
63
11.78～166.59
0～1
简单
较稳定
全区
可采
4.62
中2
15
1.02～13.5
63
10.2～15.98
0～2
较简单
较稳定
全区
可采
6
中1
7
0.32～4.73
63
2.65～21.03
0
简单
不稳定
局部
可采
1.41
下
组
煤
下3
11
0.83～3.80

55.47～88.30
0～1
简单
较稳定
大部
可采
2.46
下2
10
1.02～4.60

10.75～16.94
0
简单
较稳定
大部
可采
1.85
下1
6
0.57～1.08

44.46
0
简单
不稳定
不可采
0.69
合计
89
25.01

二、顶底板特征：
顶底板特征
编号
采样地点
层位
深度m
岩性
抗压强度
硬度
1
10号孔
上组煤直接顶
63.65
细砂岩
碎
3
2
1001号孔
上组煤直接顶
168.5
细砂岩
碎
3
3
1001号孔
上组煤直接顶
171.4
细砂岩
580.4

4
2002号孔
上组煤底板
98.32
泥质粉岩
327.7
2.5
5
800号孔
中组煤顶板
408.94
泥质粉岩
264.8
2.5
6
800号孔
中组煤顶板
431.59
粉砂岩、泥岩
碎
3
7
1004号孔
下组煤底板
287.56
细砂岩
580
3
8
1004号孔
下组煤底板
291.6
细砂岩
293
3
可采煤层工业指标
试验性质
水分msd%
灰分ad%
挥发分vdaf%
焦渣特征
下2
原煤
0.66～0.74
15.57～24.38
25.78～33.97
7～8
0.7
19.98
29.98
8
精煤
0.58～0.64
4.75～7.58
23.99～32.21
8
0.61
6.17
28.1
下3
原煤
0.62～0.81
14.81～22.62
26.64～32.88
7～8
0.71
18.72
29.76
8
精煤
0.56～0.61
4.73～13.18
24.55～31.86
8
0.59
8.95
28.21
中2
原煤
0.52～2.16
7.921～23.73
25.61～34.36
7～8
0.85
15.35
29.36
8
精煤
0.44～2.12
4.84～9.34
24.66～31.26
8
0.8
7.3
24.66

中4
原煤
0.5～0.66
14.01～29.07
27.97～36.29
7～8
0.61
19.76
31.85
8
精煤
0.46～0.61
5.67～15.05
27.27～32.43
8
0.52
8.52
29.26
上1+2
原煤
0.52～0.69
10.78～26.26
29.52～35.97
7～8
0.65
17.11
32.11
8
精煤
0.49～0.76
4.78～8.29
25.45～31.65
8
0.65
5.97
29.7

第三节 采区储量分析
1、地质资源量
根据2009年8月编制的《新疆巴里坤县石碳窑煤矿区天顺煤矿延伸勘探报告》和矿产资源储量评审意见书（新国土资储评【2009】207号，新疆维吾尔自治区矿产资源储量评审中心，2009年12月8日），勘探范围内通过评审的煤炭总资源量为4528万吨，其中探明的经济基础储量（121b）1531万吨，控制的经济基础储量（122b）1014万吨，推断的内蕰经济资源量（333）1983万吨。
分水平各煤层资源/储量汇总表
水平（m）
煤层
（121b）
（122b）
333
（121b）+（122b）
（121b）+（122b）+（333）
1550以上
上1+2

91

91
下3

27

27
27
下2

16

16
16
小计

43
91
43
134
1500-1550
上1+2
56

63
56
119
下3

37
1
37
38
下2

20
1
20
20
小计

57
65
112
178
1450-1500
上1+2
113

76
113
189
中4
71

4
71
75
中2
101

9
101
110
中1

4

4
下3
2
43
4
45
49
下2
2
22
2
24
26
小计
288
65
100
354
453
1450-1500
上1+2
71

70
74
144
中4
92
16
7
108
115
中2
153
30
14
183
198
中1

19

19
下3
7
52
6
59
66
下2
8
26
6
34
39
小计
333
125
123
458
581
2、工业资源/储量
工业储量=331+332+333×k。本井田赋存急倾斜煤层，根据钻孔控煤情况，类比类似条件矿井取可信度系数k=0.8.经计算，矿井工业储量共计4231万吨。
3、设计利用储量
本次设计利用储量为工业储量扣除投产前消耗的储量、永久煤柱，即为设计储量。
本矿井永久煤柱主要有境界煤柱，断层保安煤柱、采空区隔离煤柱及井筒保安煤柱等。经计算，设计利用储量共计3776万吨。
4、设计可采储量
设计利用储量扣除“煤柱”和“开采损失”即为设计开采储量。
采区回采率：薄煤层按85%，中厚煤层按80%，厚煤层按75%，分煤层计算。
经计算，全矿井设计开采储量2546万吨。
5、关于煤柱留设、投产之前消耗的资源量说明
①井田边界煤柱：本井田水文地质条件中等，边界煤柱按照20m留设。
②断层煤柱：实际生产揭露，东翼的F4断层为非导水断层，煤柱按照20m留设。
③露头保护煤柱：按照分化基岩面一下10m垂高留设。
④采空区隔离煤柱：按10m留设
⑤保护煤柱：井筒保护煤柱按照每侧50m以上留设。
⑥去除上述预留煤柱储量，1420m标高以上可采储量45.3万吨。
矿井工业资源/储量汇总表
标高
工业资源量

121b
122b
333×k
合计
1500以上

43
77
120
1550-1500
55
57
55
167
1500-1450
289
65
85
439
1450-1400
333
125
108
563
合计
677
290
325
1289

矿井设计利用资源量汇总表
水平
工业资
源量
投产前消
耗储量
断层煤柱
露头、隔
离煤柱
边界煤柱
永久煤柱
小计
设计利用
资源量
1500以上
120
含如下项
0
29.2
1.1
30.3
90
1550-1500
167
含如下项
5.2

5.3
10.5
157
1500-1450
439
241
5.2
25.3
5.3
276.8
162
1450-1400
563
42
5.2
14.1
5.3
66.6
496
合计
1289
283
15.6
68.6
17
384.2
905
矿井可采储量汇总表
水平
设计利用资源量
保护煤柱
开采损失
可采储量
按照9万吨计算的服务年限
1420水平
48.1
2.8
9.06
45.3
3.6
合计

第四节 生产能力及服务年限
　　一、工作制度
　　矿井年工作日330d，“三、八”作业制度，“一采一准两掘”循环作业方式。
　　二、设计能力
　　本次设计能力按矿井核定生产能力设计，即9.0万t/a。
　　三、服务年限
　　根据矿井基础储量及资源类型、矿井地质构造复杂程度和开采方式等情况，采区储量备用系数取1.4，则采区设计服务年限为：
　　　式中：T——采区设计服务年限，a；
　　　　　　　Zk——采区设计可采储量，万t；
　　　　　　　A——采区设计生产规模，万t/a；
　　　　　　　K——储量备用系数，取1.4。
　　　采区服务年限T1＝45.3 /(9 ×1.4)＝3.6a
第五节 地质构造
本区地质构造对区域水文地质条件有特殊的影响，石炭窑盆地南缘石炭系地层与侏罗系地层为断层接触关系，赋存于石炭系地层中火山碎屑岩、浅变质的正常碎屑岩中的构造裂隙水，具有承压性质，补给来源主要以大气降水和高山冰冻层夏季融化水补给。其水质尚好，当地煤矿饮用水多沿南山断裂打井取水。
除F3、F4逆断层切割上、下煤组煤层外，井田内小型横断层（平移断层）比较发育，破坏了煤层沿走向连续性。

主要断层特征表
断层名称
性质
走向
倾向
倾角
(°)
落差
（m）
备注
F3
逆断层
平行煤层走向
NE
67～74

切割上煤组
F4
逆断层
平行煤层走向
SW
72～89

切割上煤组
F5
平移断层
NE70°～80°
SE160°～170°
50～60
10～50
平推距
F6
平移断层
NE70°～80°
SE160°～170°
50～60
10～50
平推距
F7
平移断层
NE55°
SE145°
50
20～30
平推距
F8
平移断层
NE55°
SE145°
50
20～30
平推距
F9
平移断层
NE55°
SE145°
50
20～30
平推距
F10
平移断层
NE60°
SE150°
50
30～40
平推距
F石1～F石3
平移断层
NE70°
SE160°
50～67
20～30
平推距断层带宽150～180m
F朱
平移断层
NE50°～70°
SE160°
50
50～80
平推距
第六节 水文地质
矿区水文地质条件简单，地表无常年性水系。矿区东部18km处有东泉泉水，其涌出量为0.822L/s；另外，在矿区南部有侏罗纪地层与老地层的断层接触带，有少量断层水为各煤矿的供水水源地，各水井涌水量一般为0.1-0.4L/s。原巴里坤县混合斜井水源地水井涌水量为10.07L/s，建有疏水管路通达居住区。矿区属典型大陆干旱气候，夏季干燥少雨，多风，昼夜气温变化较大，一般温差在30℃左右，冬季寒冷，气候干燥，最低气温-28.5℃，夏季凉爽，气温一般为25℃左右，最高气温31.8℃。
年降雨量为213mm，年最大降雨量233.9mm年蒸发量为1708mm，年最大蒸发量1840mm，矿区以西北风为主，最大风速27m/s。无霜期短，封冻期由当年的10月上旬至次年的3月底，冻土深度1.5～1.7m。
矿区地震烈度为8度。
矿区附近无农业区，大部分地区为盐碱戈壁，植被稀少，野生动物也较少。
第七节 其它地质因素
根据矿井2013年度瓦斯、二氧化碳等级鉴定结果显示，矿井瓦斯相对涌出量为2.51m/t，瓦斯绝对涌出量为0.60m³/min，采面最大绝对瓦斯涌出量为0.27m³/min，掘进工作面最大瓦斯绝对涌出量为0.08m³/min。
煤尘爆炸：火焰长度121mm，岩粉量80%，有爆炸性。
煤层自燃倾向：煤吸氧量：0.51cm/g，自燃倾向性等级Ⅱ类自燃煤层。
根据矿井资质资料显示，矿井无地温、地压情况。
第二章 采区方案设计及方案比较
第一节 方案设计
充分考虑本矿井的实际条件以及煤层赋存特征，在研究采区设计主题思想就是抓住采区内三条专用上山，即专用材料、进风上山、专用回风上山，专用输煤上山。
本采区设计补充说明，不再对全矿井主要大巷再座叙述；此次采区设计方案只针对矿井1420水平以上采区，以下的采区设计见60万吨矿井设计。
东翼1420水平标高采区设计方案：
方案一：使用东翼1420充电硐室通风眼作为东翼集中回风上山。由于通风眼从+1420贯通于东翼+1465总回风巷。目前该回风小眼断面不满足东翼集中回风要求，需将其从上往下扩至设计断面。东翼轨道上山担负东翼回采工作面主要运输材料以及工作面进风；专用输煤上山沿上1+2煤层布置，下口至1420上1+2皮带巷。
方案二：沿1420上1+2探巷准备施工东翼专用回风上山至东翼1455总回风大巷。形成东翼所有采掘乏风集中汇入总回风巷的专用巷道，其中材料上山与输煤上山与方案一相同。
西翼1420水平标高采区设计方案：
西翼采区分为两个阶段，即现开采阶段（F石1～F石3断层以东，1420西翼集中运输石门以西阶段）；第二阶段是现准备巷道地区即（F石1～F石3断层以西，矿井1420标高以上采区、边界预留煤柱以东区域），巷道准备方式是从现开采区域中2煤层掘三条巷道；即从+1465水平中2回风巷掘石门至+1465中4回风巷，到第二阶段。即从+1435水平中2运输巷掘石门至+1435中4运输巷，到第二阶段。1420水平中2皮带运输巷，此设计掘进三条巷道将穿F石1～F石3断层。
西翼现阶段采区设计方案
方案一：延伸中41420至1435轨道上山至1465水平回风巷。中41420至1465延伸轨道上山将形成西翼现开采区域中2、中4等煤层开采时期的总进风巷以及材料运输巷。轨道上山延伸至于1465水平中4总回风巷贯通后，将砌筑四道正反向风门。
专用回风上山将在距离轨道上山上口以东5m，布置在中2煤层1465水平至1420水平，将贯穿于西翼整个采区回采、掘进期间乏风汇入集中上山至西翼1465总回风巷。
专用输煤上山将设计在中4煤层，由中41420开口贯穿至1455水平运输巷。此输煤上山担负整个现阶段采区原煤运输。
方案二：向下延伸中2 +1465～+1455轨道上山至+1435中2运输巷，形成+1435— +1465水平集中进风、运输材料专用上山。连同现已经存在+1420— +1435水平轨道上山，形成西翼集中进风上山。
集中回风上山由原中41435～1465通风眼向下延伸至1420中4运输巷，形成西翼现阶段煤层回采、掘进期间的回风专用上山。
输煤上山由现有的西翼1435水平中4溜煤眼至1420中2皮带运输巷作为集中输煤上山。
西翼延伸采区设计方案：
由1465中2回风巷、1435中2运输巷开始向西延伸掘进，穿石门至西翼延伸采区的中4煤层，形成区段通风系统，然后开始执行西翼第一套方案。
采区工作面布置方式
全矿分东、西两翼开采，以标高垂距10m布置一组工作面。因地质构造影响，工作面走向长度300m左右。+1420m标高至+1465标高之间煤层开始分层布置巷道，每组工作面之间预留煤柱10m。
第二节 方案比较
本设计方案本着以技术上先进，经济上合理，安全上可靠为原则。
采区设计方案分别从技术、经济两方面比较：
技术方面主要从采区的通风、运输、供电、排水等生产系统方面进行比较，既考虑生产，又兼顾安全，立足当前，着眼长远。
经济方面考虑充分利用现有系统，减少开、掘工程量。
技术经济比较表：
区域
方案
技术比较
经济比较
优点
缺点
优点
缺点
西翼
方案一
运输方便
掘进量大
工程量大
费用高
方案二
技术可靠
运输环节多
工程量小
费用低
东翼
方案一
原巷道重新利用
通风距离远
费用低
工序工程复杂
方案二
通风距离近
地质构造无法预测
方便出渣
工程量大
第三章 采区巷道布置
第一节 采区巷道布置
一、采区准备巷道布置：
西翼开采区域选择第二套设计方案，集中进风、运输上山布置在中2煤层，开口位置1435水平中2运输巷ZE3点前4m处，方位182°，水平掘进距离8.2m，然后以方位133°，坡度28°，掘进距离30m与原中21455水平至1465水平轨道上山贯通。规格：高×宽=2.4m×2.6m。
集中回风上山：开口位置西翼1420中4运输巷与中2运输巷一号联络巷石门，中4 2点前3.8m处，方位224°，坡度53°，掘进距离27m与原中41435至1465通风眼贯通。规格宽×高=1.2m×1.6m。
东翼开采区域选择第一套设计方案，集中进风、运输上山使用原东翼轨道上山。
集中回风上山：使用原东翼充电硐室回风眼。扩大规格宽×高=1.5m×1.7m。
东翼主要巷道布置有1455水平东翼集中回风巷，1420水平东翼运输大巷，贯穿于整个东翼煤层。
西翼主要巷道布置有1465水平西翼总回风巷，1420水平西翼总运输巷，贯穿于西翼采区整个煤层。
矿井主、副井由地面1635标高至1350标高，其中在主、副井1420水平布置集中运输石门，连接东、西翼主要运输大巷以及至总回风巷轨道上山。
矿井立风井由1645标高至1485标高，在1485标高布置石门做矿井集中总回风巷，连接东、西翼回风巷。
二、采区阶段划分
根据天顺矿业煤层赋存条件，矿井东、西翼煤层间距均为6-7m左右，煤层厚度均为5.5m左右，采用水平分段小阶段液压支架放顶煤采煤法，工作面回风巷和运输巷布置之间垂距10m。
1420水平以上煤层按十米预留煤柱，西翼工作面布置10m，每组煤层共分3个阶段。第一阶段为1415－1425水平，第二阶段为1435－1445水平，第三阶段为1455－1465水平。因地质构造影响，东翼1420水平以上按同样的方法划分2各阶段，第一阶段1420-1430水平，1440-1450为
