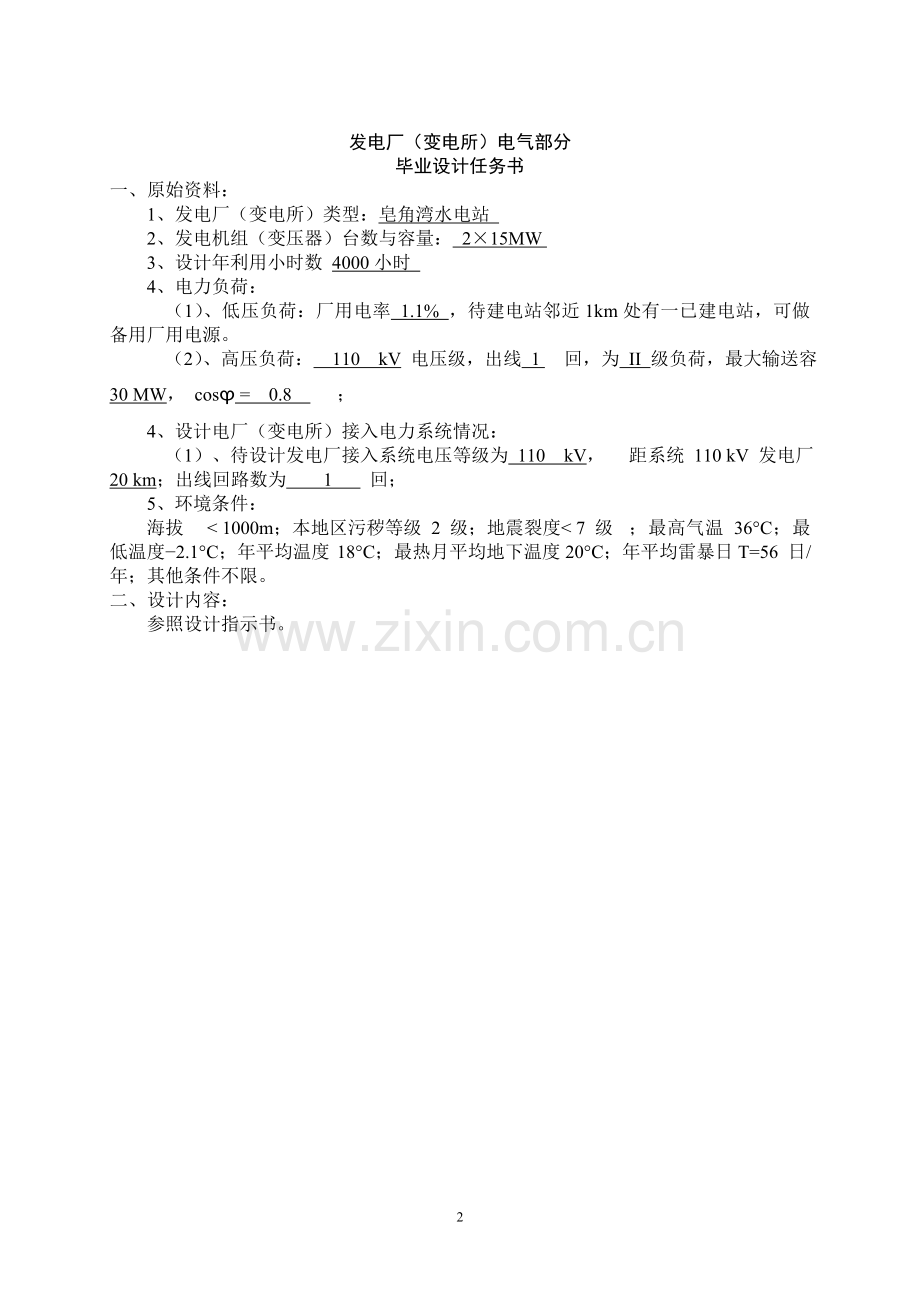

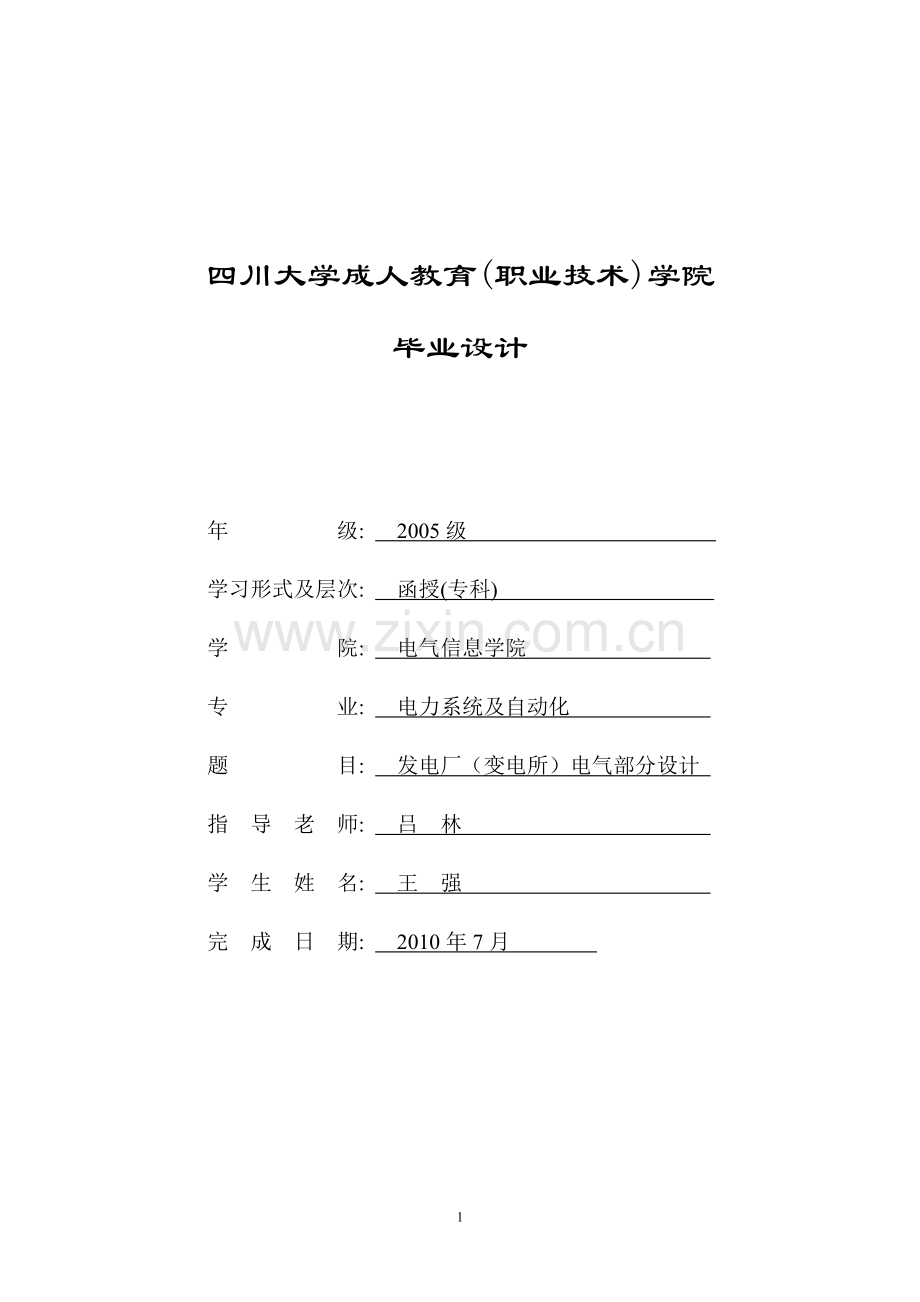

四川大学成人教育(职业技术)学院毕业设计年 级: 2005级 学习形式及层次: 函授(专科) 学 院: 电气信息学院 专 业: 电力系统及自动化 题 目: 发电厂（变电所）电气部分设计 指 导 老 师: 吕 林 学 生 姓 名: 王 强 完 成 日 期: 2010年7月 发电厂（变电所）电气部分毕业设计任务书一、原始资料： 1、发电厂（变电所）类型：皂角湾水电站 2、发电机组（变压器）台数与容量： 215MW 3、设计年利用小时数 4000小时 4、电力负荷： （1）、低压负荷：厂用电率 1.1% ，待建电站邻近1km处有一已建电站，可做备用厂用电源。 （2）、高压负荷： 110 kV 电压级，出线 1 回，为 II 级负荷，最大输送容 30 MW， cos = 0.8 ； 4、设计电厂（变电所）接入电力系统情况： （1）、待设计发电厂接入系统电压等级为 110 kV，距系统 110 kV 发电厂 20 km；出线回路数为 1 回； 5、环境条件： 海拔 1000m；本地区污秽等级 2 级；地震裂度 7 级；最高气温 36C；最低温度2.1C；年平均温度18C；最热月平均地下温度20C；年平均雷暴日T=56 日/年；其他条件不限。二、设计内容： 参照设计指示书。（毕业设计正文目录）前言-4第一章 发电厂电气主接线设计-6 第一节 主接线的方案概述-6 第二节 初步拟定供选择的主接线方案-9 第三节 主接线的方案的技术经济比较-10 第四节 厂用电源接线及坝区供电方式-12第二章 短路电流计算-12 第一节 短路电流计算概述-13 第二节 短路电流计算-13第三章 导体、电器设备选择及校验-21 第一节 导体、设备选择概述-21 第二节 导体的选择与校验 -22 第三节 电器设备的选择与校验 -24 第四节 导体和电气设备的选择成果表 -34第四章 发电厂（升压站）配电装置设计-35 第一节 配电装置类型及特点 -35 第二节 配电装置的设计-36第五章 继电保护、自动装置、测量表计及同期系统的配置规划-38第六章 过电压保护和接地-46参考文献-48附图：一、主接线方案比较图 二、电气主接线图 三、继电保护配置图 四、自动装备配置图 五、计算机监控系统图 六、高压配电装置平面布置图 七、高压配电装置剖面图（一） 八、高压配电装置剖面图（二）前 言一、本毕业设计的目的与要求： 本毕业设计是电气工程及其自动化专业学生在完成本专业教学计划的全部课程教学、课程设计、生产实习、毕业实习的基础上，进一步培养学生综合运用所学理论知识与技能，解决实际问题能力的一个重要环节。通过毕业设计，使学生理论联系实际，系统、全面的掌握所学知识，培养学生分析问题的能力、工程计算的能力和独立工作的能力。使学生树立工程观点、社会主义市场经济观点，初步掌握发电厂（变电所）电气部分的设计方法，并在计算、分析和解决工程问题的能力方面得到训练，为今后从事电力系统有关设计、运行、科研等工作奠定必要的理论基础。二、设计内容： 1、电气主接线的设计； 2、短路电流计算； 3、电器选择； 4、高压配电装置的布置与电厂电气设施的总平面布置设计； 5、继电保护装备、自动装置与测量表计配置设计； 6、同期方式设计； 7、避雷器的选择和设计；三、设计成品： 1、说明书，包含总论、主接线选择、短路电流计算、电器设备选择、高压配电装置设计、继电保护自动装置配置、同期方式、防雷保护等； 2、图纸，包括：电气主接线图、全厂继电保护自动装置测量表计图、高压配电装置平面图和断面图、发电厂的全厂手动准同期接线图。四、原始资料： 1、发电厂（变电所）类型：皂角湾水电站 2、发电机组（变压器）台数与容量： 215MW 3、电力负荷： （1）、低压负荷：厂用电率 1.1% ，待建电站邻近1km处有一已建电站，可做备用厂用电源。 （2）、高压负荷： 110 kV 电压级，出线 2 回，为 I级负荷，最大输送容 30 MW， cos = 0.8 ； 4、设计电厂（变电所）接入电力系统情况： （1）、待设计发电厂接入系统电压等级为 110 kV，距系统 110 kV 发电厂 20 km；出线回路数为 1 回； （2）、电力系统的总装机容量为 2500 MVA、归算后的电抗标幺值为 0.3 ，基准容量 Sj=100MVA； 5、环境条件： 海拔 1000m；本地区污秽等级 2 级；地震裂度 7 级；最高气温 36C；最低温度2.1C；年平均温度18C；最热月平均地下温度20C；年平均雷暴日T=56 日/年；其他条件不限。第一章 发电厂电气主接线设计 1-1 主接线的方案概述简述：电气主接线代表了发电厂或变电站电气部分主体结构，是电力系统网络结构的重要组成部分，其直接影响发电厂或变电站运行的可靠性、灵活性并对电器选择、配电装置布置、继电保护、自动装置和控制方式的拟订有决定性的关系。对电气主接线的基本要求包括可靠性、灵活性和经济性三个方面，本次设计根据水电站机电设计手册、电力工程设计手册以及相关参考书目的规定，结合设计任务的要求拟订 2-3 个可行的主接线方案，进行技术和经济比较，得出最佳接线方案。本次设计所给皂角湾水电厂原始资料如下：1、装机台数和容量为：215MW 取额定电压 UN=10.5kV2、机组年利用小时数； T=4000 小时3、气象条件；水电站所在地区，海拔 1000m；本地区污秽等级 2级；地震裂度=25MVA）。采用 10.5 kV/ 110kV 两级电压，三相双绕组变压器。三、主接线方案初步拟订： 在对设计原始资料分析的基础上，结合对电力系统电气主接线的可靠性、经济性及灵活性等基本要求综合考虑，在满足技术、经济政策的前提下，本次设计力争使其成为技术先进，发电可靠、经济合理的主接线方案。 可靠发电是本设计水电厂应该考虑的首要问题，兼顾到经济性和水电厂升压站场地狭窄等问题，设计主接线应保证其丰期满发，不积压发电能力。主接线方案从以下几个方面考虑：1、线路、断路器、主变或母线故障或检修时，对机组的影响，对发电机出力的影响。2、本水电厂有无全厂停电的可能性。3、主接线是否具有足够的灵活性，能适应各种运行方式的变化，且在检修事故状态下操作方便，调度灵活，检修安全等。4、在满足技术要求的前提下，尽可能考虑投资省、占地面积小，电能损失小和年运行费用少。5、是否适宜于实现自动化和实现无人值守。通过对原始资料的分析，现将各电压等级可能的较佳方案列出，进而优化组合，形成最佳可比方案。 1-2 初步拟定供选择的主接线方案根据电站的装机台数和出线回路数及上述资料，拟定两个电气主接线方案进行比较：1、接线方案：方案：发电机变压器采用扩大单元接线，通过一台容量为25MVA的主变压器升压至110kV， 110kV侧采用单母线接线。方案：发电机变压器采用单元接线，分别接容量为12.5MVA的主变压器各一台， 110kV侧母线采用单母线接线。 电气主接线方案比较见图：主接线方案比较图。 1-3 主接线的方案的技术经济比较电气主接线方案的技术、经济比较如下：一、 技术比较（一）、方案：发电机、变压器采用扩大单元接线，110kV 侧采用单母线接线，其优缺点如下：1、优点： 接线简单清晰，运行方便，只有一台主变压器； 升压站占地面积相对较小，布置方便； 110kV设备相对少、投资较少，维护费用低； 继电保护比较简单，维护工作量小。2、缺点： 主变压器或断路器检修或故障时，必须全厂停机，使本站的电能无法送出。 运行灵活性、供电可靠性较方案略差。 只能获得一个厂用电电源点，需引接外来电源作为厂用备用电源。（二）、方案：发电机、变压器采用发变组单元接线，110kV侧母线采用单母线接线；其优缺点如下：1、优点： 接线简单清晰、供电可靠性高；一台主变故障或检修只影响一台发电机运行，仍有部分电能送出；厂用电源分别从主变低压侧取得，提高了厂用电的可靠性。2、缺点： 需设两台主变，占地面积较大； 110kV 设备布置较方案复杂； 投资和年运行维护费相对较高。二、经济比较各方案经济比较见表1-1方案经济比较表表1-1序号项目方案方案1主变压器(台)122105KV 断路器柜(台)443105KV 互感器柜(台)544110kV 断路器设备（组）235主要设备投资（万元）2312966主要设备投资差（万元）0657年运行维护费（万元）33.0240.748年运行维护费差（万元）0+7.729主变年电能损失（万kWh）48.4856.5310主变年电能损失费（万元）12.1214.1311主变年电能损失费差（万元）0+2.01经过技术和经济比较：方案投资较低，方案投资较高；方案的接线简单清晰、运行方便，供电的可靠性、灵活性比方案略低；方案的供电可靠性、灵活性较高，但是占地面积大。根据该电站高压侧出线回路数少，高压侧接线应简单、清晰、操作方便等特点，推荐采用方案为主接线方案，即：发电机变压器扩大单元接线， 110kV 侧采用单母线接线。推荐发电机、变压器组合接线方案见“电气主接线图”。 1-4 发电机、主变及厂变的选择一、发电机的选择及主要参数： 根据设计题目所给参数，查阅相关资料，本设计确定发电机形式如下： 发电机型号台数额定容量额定电压额定功率因数电抗标么值TS550/79-28215MW10.5KV0.80.204二、主变压器的选择及主要参数：主变压器型号：SFP7-40000KVA；额定容量：40000KVA；额定电压比： 121/10.5kV 调压形式： 无载调压 调压范围： 12122.5%/10.5kV 接线组别： Yn,d11 冷却方式： 强迫风冷三、厂变选择： 根据题目要求，厂用电率为1.1%，即为P=300.011=0.33MW，本厂无高压电机之类负荷，厂用电电压等级按0.4/0.22KV考虑。查阅相关资料，选取厂变型号及参数如下：型号：S9-600；额定容量：600KVA；额定电压比： 10.5/0.4kV 调压形式： 无载调压 调压范围： 10.52.5%/0.4kV 接线组别： Yn,d11 1-5 厂用电源接线方式为提高厂用电的可靠性，在厂房内设置两回厂用电源，一回通过一台厂用变压器接于10.5kV扩大单元母线上，另一回电源取自待建电站邻近1km处的已建电站，作为备用厂用电源。两电源作为全厂低压设备的主电源和备用电源，在副厂房设置8面PSM型固定式低压开关柜，向全厂厂用负荷供电。本电站闸首距厂址5km，首部枢纽可靠性要求不高，通过厂用400V母线，通过一台10kV升压变及10kV线路供电，不设备用电源。 第二章 短路电流计算 2-1 短路电流计算概述一、短路电流计算的目的和意义 电力系统短路的危害：在发生短路时，由于电源供电回路的阻抗减小及突然短路时的暂态过程，使短路电流值大大增加，短路点的电弧有可能烧坏电器设备。另外，导线也会受到很大的电动力的冲击，致使导体变形，甚至损坏。短路还会引起电网中电压降低，使用户的供电受到破坏。短路还会引起系统功率分布的变化，影响发电机输出功率的变化。 电力系统短路的种类有：三相短路；两相短路；单相短路接地；两相短路接地。 计算短路电流的目的主要是为了选择断路器的电气设备或对这些设备提出技术要求；评价并确定网络方案；研究限制短路电流措施，为继电保护设计与调试提供依据，分析计算送电线路对通讯设施的影响等。二、短路电流计算的基本假定和计算方法 、本次设计短路电流计算只考虑三相短路为最严重的情况，只对三相短路进行计算。 、各台发电机均用次暂态电抗d 作为其等值电抗。 、正常工作时，三相系统对称运行。 、所有电源的电动势相位角相同 、电力系统中所有电源都在额定负荷下运行。 、电力系统中各元件的磁路不饱和，带铁芯的电气设备电抗值不随电流大小发生变化。 、同步电机都具有自动调整励磁装置。短路发生在短路电流为最大值瞬间，而不考虑短路点的电弧阻抗和变压器的励磁电流。 、除计算短路电流的衰减时间常数和低压网络的短路电流外，元件的电阻都忽略不计。 、元件的确计算参数均取其定额值，不考虑参数的误差和调整范围。 、输电线路的电容忽略不计。 本设计短路电流计算采用运算曲线法。三、短路点的选择 因本设计水电厂电压等级不多，接线简单，110KV 接线为单母线接线，10KV 接线为扩大单元接线，故在110KV（主变高压侧）及10KV（主变低压侧）母线各选取一点作为短路计算点。 2-2 短路电流计算 在本设计中，短路电流计算只计算三相短路电流，短路电流计算时间为：0s；0.2s；和4s（）。 一、短路电流计算的方法： 本次设计短路电流计算运用运算曲线法，采用电路元件的标幺值进行。 二、短路电流计算电路图： 计算电路图如上图所示，根据上图，计算给出短路电流计算网络图，如下： 图中主要元件参数如下表：电气元件参数备注发电机F1F2215MW Xd”=0.204主变压器1B140MVA Ud%=10.5线路20km 0.4/km系统2500MVA X*=0.31）、本设计取基准功率SB=100MVA，取电压基准为Uj=Up（各段平均额定电压），则系统各计算元件电抗如下表所示： 编号元件名称标么值备注X1X2发电机F1F20.20410015=1.36X3主变压器1B0.10510040=0.26X11线路200.41001152=0.06X12系统0.31002500=0.012 发电机F12视在功率S=P/cos=18.75MVA 2）、短路电流计算电抗图： 三、短路电流计算过程： 1、计算d1点短路电流，网络简化变换和计算过程如下：X4=X1X2=0.68X5=X11+X12=0.072X6=X3+X4=0.94 （1）、计算电抗： Xjs5=X5=0.072 Xjs6=X6*Se1-2/Sj=0.942(150.8) 100=0.3525 （2）、各电源供给的短路电流标么值查水轮机运算曲线得： 发电机F12： I*”=3.2 I*0.2=2.64 I*=2.85 系统： I*”=I*0.2=I*=1/X5=13.89 由此，总的I*”=3.2+13.89=17.09； I*0.2=2.64+13.89=16.53； I*=2.85+13.89=16.74； （3）、各电流换算至115KV的额定电流和基准电流为： Ij=Sj/(1.732115)=0.502； Ie=(SeIj)/Sj； 对于发电机F12：Ie1-2= (Se1-2Ij)/ Sj=0.19KA； （4）、三相短路电流周期分量起始有效值： 公式：I”= I*” Ie 对于发电机F12：I”= I*” Ie=3.2 0.19=0.608KA； I0.2= I*0.2Ie=2.640.19=0.502KA； I= I*Ie=2.850.19=0.542KA； 对于系统：I”= I0.2= I= I*Ij=13.890.502=6.973KA； 小计： I”=0.608+6.973=7.581KA； I0.2=0.502+6.973=7.475KA； I=0.542+6.973=7.515KA； （5）、短路容量： 计算公式：S”=1.732I” Uj 对于发电机F12：S”=1.732I” Uj=121.1MVA； S0.2=1.732 I0.2Uj=99.99MVA； S=1.732 IUj= 107.96MVA； 对于系统：S”= S0.2= S=1.732 I”Uj=1388.88KVA； 小计：S”z =1509.98MVA； S0.2z=1488.87MVA； Sz=1496.84MVA； （6）、短路全电流最大有效值及冲击值： 发电机F12：Ich=0.924KA； ich=1.55KA； 系统：Ich=10.60KA； ich=17.78KA； 小计：Ichz=11.524KA； ichz=19.33KA；2、计算d2点短路电流，网络简化变换和计算过程如下：X4=X11+X12+X3=0.332；（1）、计算电抗：Xjs4=X4=0.332； Xjs1= (X1Se1)/Sj=(1.36150.8)/100=0.255； Xjs2= Xjs1=0.255； （2）、各电源供给的短路电流标么值查水轮机运算曲线得： 发电机F12： I*”=4.4 I*0.2=3.3 I*=3.25 系统S： I*”=I*0.2=I*=1/X4=3.01； （3）、各电流换算至10.5KV的额定电流和基准电流为： Ij=Sj/(1.73210.5)=5.498； Ie=(SeIj)/Sj； 对于发电机F12：Ie1-2= (Se1-2Ij)/ Sj=2.06KA； 其计算步骤同前，计算结果见下表：发电厂短路电流计算成果表。第三章 导体、电器设备选择及校验参考电力工程设计手册、水电站机电设计手册、的有关要求和方法，根据导体和电器选择设计技术规定进行导体和电器选择。查电力工程设备手册得出设备数据。 3-1导体、设备选择概述 一、导体、电器选择在发电厂和发电厂电气设计中的地位和作用： 电气装置中的载流导体和电气设备，在正常运行和短路状态时都必须安全可靠的运行，为了保证电气装置的可靠性和经济性，必须正确地选择电气设备和载流导体。 二、本次设计中选择的导体、电器： 根据第一章中主接线的设计方案，本次设计中要进行选择的导体和电器主要是： 1、线路、引线及汇流母线的选择； 2、绝缘子、穿墙套管的选择； 3、断路器、隔离开关的选择； 4、电流、电压互感器及其熔断器； 5、阻波器、耦合电容器的选择； 6、其他电器的选择； 3-2 导体的选择与校验一、连接导体的选择： 1、发电机-变压器导体选择： 导体截面可按长期发热允许电流或经济电流密度选择，一般按长期发热允许电流选择，对于年负荷利用小时数较大，传输容量较大，长度在 20 米以上的导体，其截面一般按经济电流密度选择。 根据以上原则，本次设计因 10KV 侧无汇流母线，仅对发电机出口开关柜至主变之间的导体进行选择。 按长期允许发热电流选择： 1）、发电机 F1F2 至变压器之间导体选用单条矩形铝导体，其中截面按公式 Imax kIal确定： 计算得： Ial 2062 查表选择得导体截面为：单条 125（ mm2）竖放。 、热稳定校验： 运用简化公式进行校验。公式中取短路电流持续时间tdz= 0.25s，取 70时热稳定系数C = 87；Smin为满足热稳定的最小允许截面积，查短路计算结果： I=25.26则：满足热稳定要求。、动稳定校验： 根据动稳定校验条件： max= y max作用在母线上的最大计算应力 y母线材料的允许应力。取y= 70 106（Pa） 对于单条矩形母线： 其中：支持绝缘子间的跨距L = 1.2； 截面系数w = bh2/ 6 = 1.67 104； 冲击电流ich= 70.3KA； 母线相间距离 = 0.75m； 振动系数 1； 则有： max150 mm2；不能满足热稳定要求，为此，选用LGJQ-185 导线能满足设计要求。二、母线的选择： 与变压器-母线连接线引线选择步骤相同，本设计 110KV 母线选择型号为LGJQ-185 的钢芯铝绞线，其热稳定、电晕的校验均能满足要求。三、线路导体选择： 与变压器-母线连接线引线选择步骤相同，本设计 110KV 母线选择型号为LGJQ-185 的钢芯铝绞线，其热稳定、电晕的校验均能满足要求。 3-3 电器设备的选择与校验一、 断路器及操作机构的选择： 断路器的作用是正常运行时，用它来倒换运行方式，把设备或线路接入或退出运行，起着控制作用；当设备或线路发生故障时，能快速切除故障回路，保证无故障部分正常运行，起保护作用。 断路器的形式有多油、少油、真空、六氟化硫等。 断路器型式选用的原则是：除需满足各项技术条件和环境条件外，还应考虑便于安装和运行维护，并经经济比较后确定。 1、110KV 断路器的选择：（包括主变高压侧断路器及线路断路器） 110KV 母线上变压器开关通过的最大持续工作电流为：241A； 110KV 线路开关通过的最大持续工作电流为：241A； 110KV母线发生三相短路，即d1点短路时的短路参数如下： S =159.98MVA I =7.581KA I=7.515KA ich= 19.33KA Ich= 11.524KA 查阅相关资料，试选断路器型号为：LW6-110/1250，其主要参数为：型 号额定电压(KV)额定电流(A)额定开断电流(KA)额定关合电流(KA)热稳定电流(KA)动稳定电流(KA)LW6-110110125031.5632163 断路器及隔离开关校验标准： 、最大持续工作电流小于额定电流。 、断路器 t 秒的开断容量小于或等于断路器额定开断容量。、 动稳定校验。 ich imax。 imax极限峰值。、热稳定校验。 Itdz2 Itt。It断路器（隔离开关）t 秒热稳定电流。根据校验条件和断路器参数校验： Igmax Ie S Sed ichimax I 2tdzIt2t 所选 LW6-110型六氟化硫断路器完全满足在 110KV 母线上短路条件下的开断容量、动热稳定的要求，断路器操作机构选用液压或气动装置。 2、10KV 断路器的选择：本设计 10KV 断路器在仅在 F1F2 发电机出口侧和1台厂用电高压侧设置。选择发电机出口侧断路器时按 d2 点短路选择校验。、F1F2 发电机出口侧断路器选择：Igmax=(1.0518750)/(1.73210.5)=1082A；d2点短路参数为：S = 465.75MVAI = 25.61 KAI =23.25 KAich= 65.31KAIch= 38.94 KA试选 10KV 断路器型号为：ZN5-10/1250 其技术参数为：型 号额定电压(KV)额定电流(A)额定开断电流(KA)额定关合电流(KA)热稳定电流(KA)动稳定电流(KA)ZN5-10/125010125025632563根据校验条件和断路器参数校验：Igmax Ie S Sed ichimax I 2tdzIt2t所选 ZN5-10/1250 型真空断路器完全满足在 10KV母线上短路条件下的开断容量、动热稳定的要求，断路器操作机构选用电磁或弹簧操作机构。、厂用变 10KV 侧断路器选择：Igmax=35A试选 10KV 断路器型号为：ZN5-10/630 其技术参数为：型 号额定电压(KV)额定电流(A)额定开断电流(KA)额定关合电流(KA)热稳定电流(KA)动稳定电流(KA)ZN5-10/6301063012.54012.540根据校验条件和断路器参数校验：Igmax Ie S Sed ichimax I 2tdzIt2t所选 ZN5-10/1250 型真空断路器完全满足在 完全满足在 0.4KV 母线上短路条件下的开断容量、动热稳定的要求，断路器操作机构选用电磁或弹簧操作机构。二、 隔离开关的选择： 1、隔离开关的作用有；、隔离电压；、倒闸操作；、分、合小电流。隔离开关的形式较多；有屋内式、屋外式、单柱式、双柱式、三柱式等。其选用原则是除需满足各项技术条件和环境条件外，还应考虑便于安装和运行维护，并经经济比较后确定。 2、选择与校验： 隔离开关一般与断路器配套使用，其选择用的最大持续工作电流可以参照断路器选择时的最大持续工作电流。 、110KV 隔离开关选择： 按 d1 点短路条件试选：GW4-110（GW4-110D 用于 110KV 出线侧）。其技术参数为：型 号额定电压(KV)额定电流（A）热稳定电流(KA)动稳定电流(KA)GW4-110110100023.780 根据校验条件和断路器参数校验：Igmax Ie I 2tdzIt2t 所选 GW4-110 型户外隔离开关完全满足设计要求。 、10KV 隔离开关选择： 按 d2 点短路条件试选：GN2-10。其技术参数为：型 号额定电压(KV)额定电流（A）热稳定电流(KA)动稳定电流(KA)GN2-1010200036(10s)85 根据校验条件和断路器参数校验：Igmax Ie I 2tdzIt2t 所选 GN2-10 型户内隔离开关
