本科毕业论文---二级斜齿圆柱齿轮减速器设计.doc

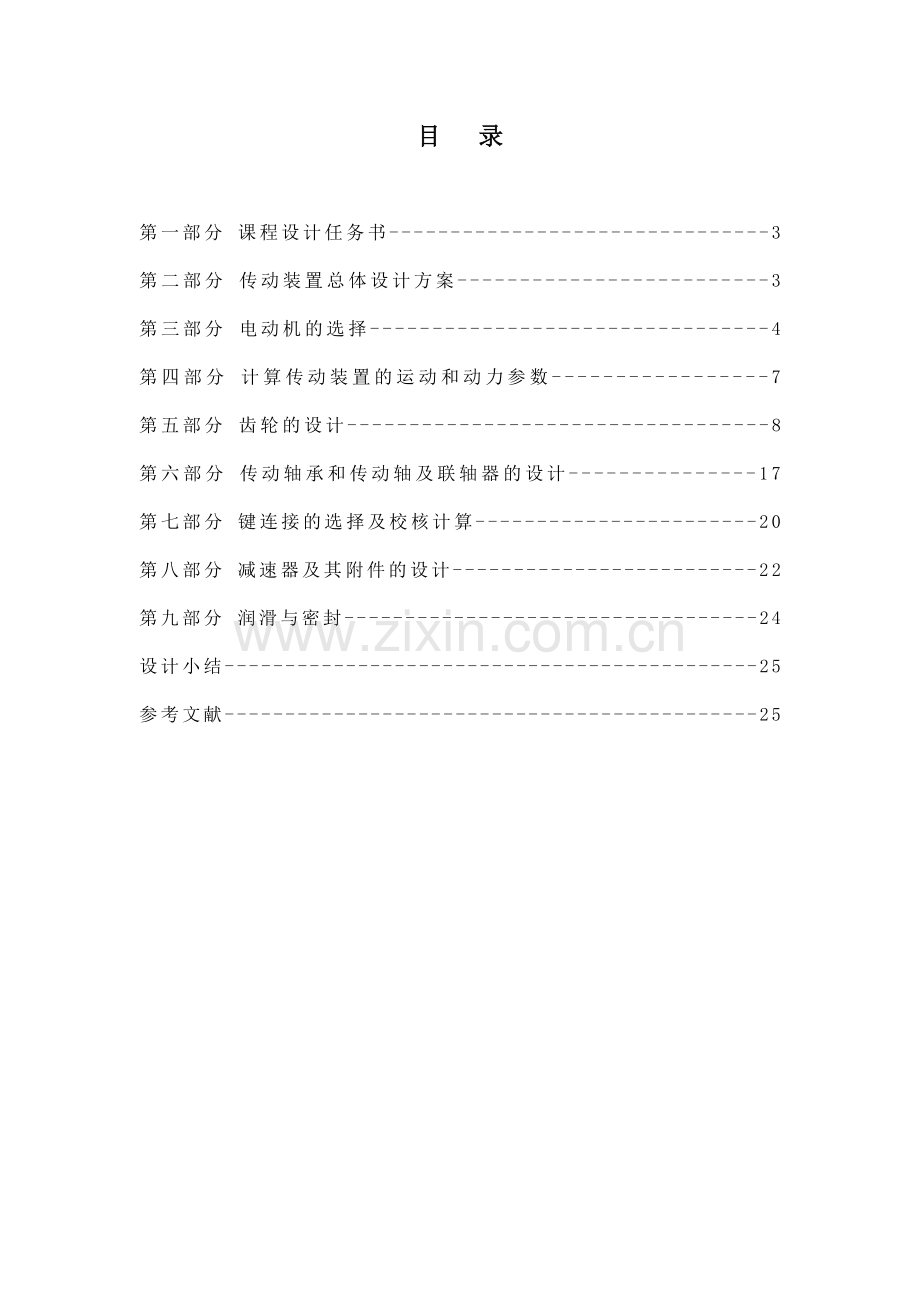

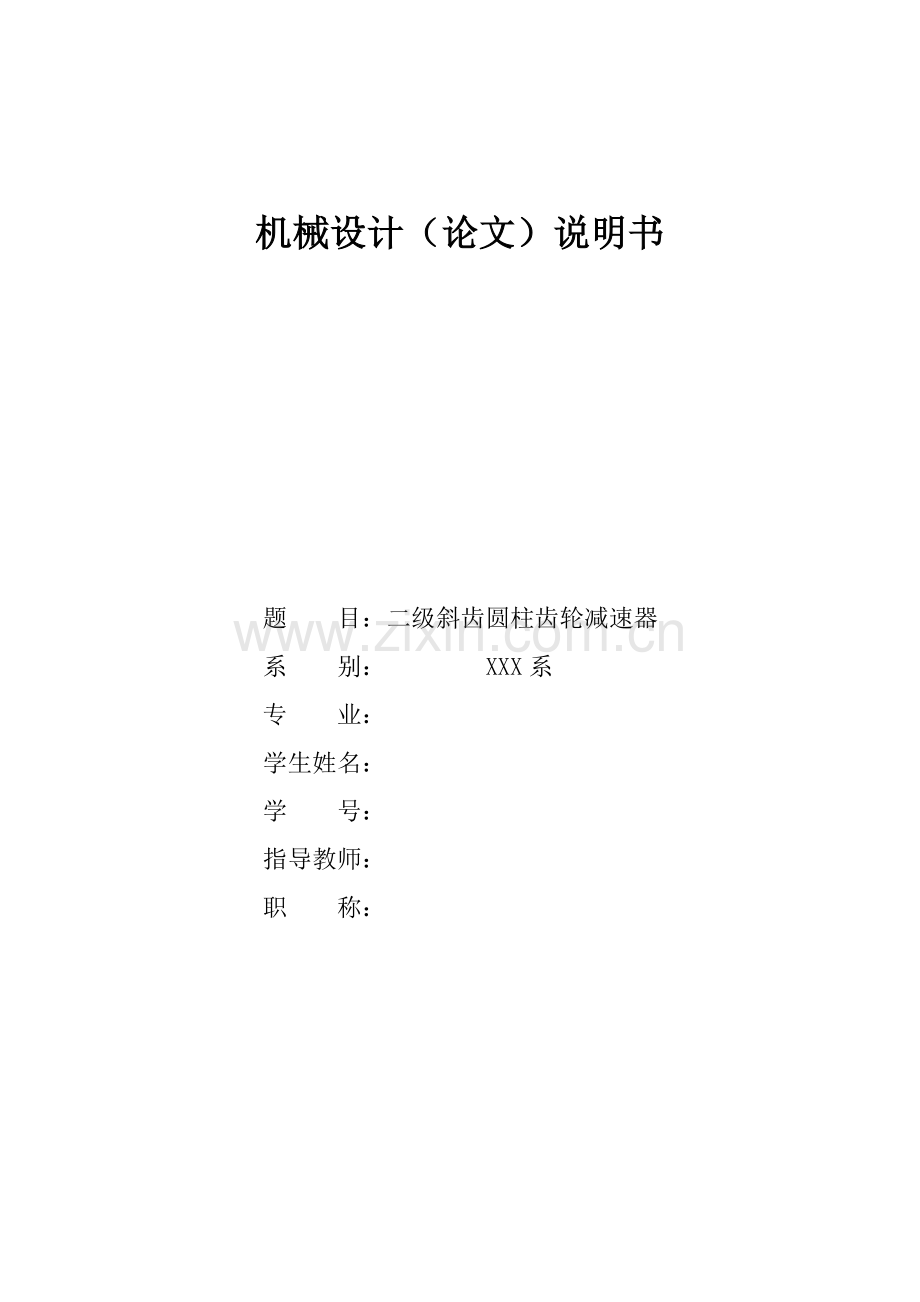

机械设计（论文）说明书 题 目：二级斜齿圆柱齿轮减速器 系 别： XXX系 专 业： 学生姓名： 学 号： 指导教师： 职 称：目 录第一部分 课程设计任务书-3第二部分 传动装置总体设计方案-3第三部分 电动机的选择-4第四部分 计算传动装置的运动和动力参数-7第五部分 齿轮的设计-8第六部分 传动轴承和传动轴及联轴器的设计-17第七部分 键连接的选择及校核计算-20第八部分 减速器及其附件的设计-22第九部分 润滑与密封-24设计小结-25参考文献-25第一部分 课程设计任务书一、设计课题： 设计两级展开式圆柱齿轮减速器,使用期限8年(300天/年),2班制工作,运输容许速度误差为5%,车间有三相交流,电压380/220V。二. 设计要求:1.减速器装配图一张(A1或A0)。2.CAD绘制轴、齿轮零件图各一张(A3或A2)。3.设计说明书一份。三. 设计步骤:1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计V带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计第二部分 传动装置总体设计方案1.组成：传动装置由电机、减速器、工作机组成。2.特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。3.确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。其传动方案如下：图一: 传动装置总体设计图初步确定传动系统总体方案如:传动装置总体设计图所示。选择V带传动和二级圆柱斜齿轮减速器（展开式）。计算传动装置的总效率ha:ha=h1h23h32h4h5=0.960.9830.9720.990.96=0.81h1为V带的效率,h2为轴承的效率,h3为齿轮啮合传动的效率,h4为联轴器的效率,h5为滚筒的效率（包括滚筒和对应轴承的效率）。第三部分 电动机的选择1 电动机的选择皮带速度v:v=1.4m/s工作机的功率pw:pw= 7.7 KW电动机所需工作功率为:pd= 9.51 KW执行机构的曲柄转速为:n = 59.4 r/min 经查表按推荐的传动比合理范围，V带传动的传动比i1=24，二级圆柱斜齿轮减速器传动比i2=840，则总传动比合理范围为ia=16160，电动机转速的可选范围为nd = ian = (16160)59.4 = 950.49504r/min。综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比，选定型号为Y160M1-2的三相异步电动机，额定功率为11KW,满载转速nm=2930r/min，同步转速3000r/min。2 确定传动装置的总传动比和分配传动比（1）总传动比： 由选定的电动机满载转速n 和工作机主动轴转速n，可得传动装置总传动比为:ia=nm/n=2930/59.4=49.3（2）分配传动装置传动比:ia=i0i 式中i0,i1分别为带传动和减速器的传动比。为使V带传动外廓尺寸不致过大，初步取i0=3，则减速器传动比为:i=ia/i0=49.3/3=16.4取两级圆柱齿轮减速器高速级的传动比为:i12 = 则低速级的传动比为:i23 = 3.55第四部分 计算传动装置的运动和动力参数（1）各轴转速:nI = nm/i0 = 2930/3 = 976.7 r/minnII = nI/i12 = 976.7/4.62 = 211.4 r/minnIII = nII/i23 = 211.4/3.55 = 59.5 r/minnIV = nIII = 59.5 r/min（2)各轴输入功率:PI = Pdh1 = 9.510.96 = 9.13 KWPII = PIh2h3 = 9.130.980.97 = 8.68 KWPIII = PIIh2h3 = 8.680.980.97 = 8.25 KWPIV = PIIIh2h4 = 8.250.980.99 = 8 KW 则各轴的输出功率：PI = PI0.98 = 8.95 KWPII = PII0.98 = 8.51 KWPIII = PIII0.98 = 8.08 KWPIV = PIV0.98 = 7.84 KW(3)各轴输入转矩:TI = Tdi0h1 电动机轴的输出转矩:Td = = 31 Nm 所以：TI = Tdi0h1 = 3130.96 = 89.3 NmTII = TIi12h2h3 = 89.34.620.980.97 = 392.2 NmTIII = TIIi23h2h3 = 392.23.550.980.97 = 1323.5 NmTIV = TIIIh2h4 = 1323.50.980.99 = 1284.1 Nm 输出转矩为：TI = TI0.98 = 87.5 NmTII = TII0.98 = 384.4 NmTIII = TIII0.98 = 1297 NmTIV = TIV0.98 = 1258.4 Nm第五部分 V带的设计1 选择普通V带型号 计算功率Pc:Pc = KAPd = 1.19.51 = 10.46 KW 根据手册查得知其交点在A型交界线范围内，故选用A型V带。2 确定带轮的基准直径，并验算带速 取小带轮直径为d1 = 100 mm,则：d2 = n1d1(1-e)/n2 = i0d1(1-e) = 3100(1-0.02) = 294 mm 由手册选取d2 = 300 mm。 带速验算：V = nmd1/(601000)= 2930100/(601000) = 15.33 m/s介于525m/s范围内，故合适。3 确定带长和中心距a0.7(d1+d2)a02(d1+d2)0.7(100+300)a02(100+300)280a0800 初定中心距a0 = 540 mm，则带长为:L0 = 2a0+(d1+d2)/2+(d2-d1)2/(4a0)= 2540+(100+300)/2+(300-100)2/(4540)=1727 mm 由表9-3选用Ld = 1800 mm，确定实际中心距为：a = a0+(Ld-L0)/2 = 540+(1800-1727)/2 = 576.5 mm4 验算小带轮上的包角a1:a1 = 1800-(d2-d1)57.30/a= 1800-(300-100)57.30/576.5 = 160.1012005 确定带的根数：Z = Pc/(P0+DP0)KLKa)= 10.46/(2.11+0.37)1.010.95) = 4.4故要取Z = 5根A型V带。6 计算轴上的压力： 由初拉力公式有：F0 = 500Pc(2.5/Ka-1)/(ZV)+qV2= 50010.46(2.5/0.95-1)/(515.33)+0.1015.332 = 134.8 N 作用在轴上的压力：FQ = 2ZF0sin(a1/2)= 25134.8sin(160.1/2) = 1327.6 N第六部分 齿轮的设计（一） 高速级齿轮传动的设计计算1 齿轮材料、热处理及精度： 考虑此减速器的功率及现场安装的限制，故大小齿轮都选用渐开线斜齿轮。 1） 材料：高速级小齿轮选用40Cr钢调质，齿面硬度为小齿轮：274286HBW。高速级大齿轮选用45钢调质，齿面硬度为大齿轮：225255HBW。取小齿齿数：Z1 = 25，则：Z2 = i12Z1 = 4.6225 = 115.5 取：Z2 = 116 2） 初选螺旋角:b = 13.50。2 初步设计齿轮传动的主要尺寸，按齿面接触强度设计：确定各参数的值: 1) 试选Kt = 1.6 2) T1 = 89.3 Nm 3) 选取齿宽系数yd = 1 4) 由表8-5查得材料的弹性影响系数ZE = 189.8 5) 由图8-15查得节点区域系数ZH = 2.44 6) 由式8-3得：ea = 1.88-3.2(1/Z1+1/Z2)cosb = 1.88-3.2(1/25+1/116)cos13.50 = 1.677 7) 由式8-4得：eb = 0.318ydZ1tanb = 0.318125tan13.50 = 1.91 8) 由式8-19得:Ze = = = = 0.772 9) 由式8-21得：Zb = = = 0.99 10) 查得小齿轮的接触疲劳强度极限:sHlim1 = 650 MPa，大齿轮的接触疲劳强度极限:sHlim2 = 530 MPa。 11) 计算应力循环次数：小齿轮应力循环次数：N1 = 60nkth = 60976.71830028 = 2.25109大齿轮应力循环次数：N2 = 60nkth = N1/u = 2.25109/4.62 = 4.87108 12) 由图8-19查得接触疲劳寿命系数:KHN1 = 0.87,KHN2 = 0.9 13) 计算接触疲劳许用应力,取失效概率为1%,安全系数S=1,得:sH1 = = 0.87650 = 565.5 MPasH2 = = 0.9530 = 477 MPa许用接触应力:sH = (sH1+sH2)/2 = (565.5+477)/2 = 521.25 MPa3 设计计算:小齿轮的分度圆直径:d1t:= = 54.7 mm4 修正计算结果： 1) 确定：mn = = = 2.13 mm取为标准值:2 mm。 2) 中心距：a = = = 145 mm 3) 螺旋角：b = arccos = arccos = 13.50 4) 计算齿轮参数：d1 = = = 51 mmd2 = = = 239 mmb = dd1 = 51 mmb圆整为整数为：b = 51 mm。 5) 计算圆周速度v:v = = = 2.61 m/s由表8-8选取齿轮精度等级为8级。 6) 同前，ZE = 189.8。由图8-15查得节点区域系数为:ZH = 2.44。 7) 由式8-3得：ea = 1.88-3.2(1/Z1+1/Z2)cosb = 1.88-3.2(1/25+1/116)cos13.50 = 1.677 8) 由式8-4得：eb = 0.318ydZ1tanb = 0.318125tan13.50 = 1.91 9) eg = ea+eb = 3.587 10) 同前，取:eb = 1Ze = = = = 0.772 11) 由式8-21得：Zb = = = 0.99 12) 由表8-2查得系数：KA = 1，由图8-6查得系数：KV = 1.1。 13) Ft = = = 3502 N = = 68.7 100 Nmm 14) 由tanat = tanan/cosb得：at = arctan(tanan/cosb) = arctan(tan200/cos13.50) = 20.50 15) 由式8-17得：cosbb = cosbcosan/cosat = cos13.5cos20/cos20.5 = 0.98 16) 由表8-3查得：KHa = KFa = 1.2 17) 由表8-4得：KHb = 1.17+0.16(1+0.6yd2)yd2+0.6110-3b = 1.46 18) K = KAKVKHaKHb = 11.11.21.46 = 1.93计算K值满足要求，计算结果可用。5 校核齿根弯曲疲劳强度：(1) 确定公式内各计算数值： 1) 当量齿数：ZV1 = Z1/cos3b = 25/cos313.50 = 27.2ZV2 = Z2/cos3b = 116/cos313.50 = 126.2 2) eaV = 1.88-3.2(1/ZV1+1/ZV2)cosb= 1.88-3.2(1/27.2+1/126.2)cos13.50 = 1.689 3) 由式8-25得重合度系数：Ye = 0.25+0.75cos2bb/eaV = 0.68 4) 由图8-26和eb = 1.91查得螺旋角系数Yb = 0.88 5) = = 3.15前已求得:KHa = 1.23.15，故取：KFa = 1.2 6) = = = 11.33且前已求得:KHb = 1.46，由图8-12查得：KFb = 1.43 7) K = KAKVKFaKFb = 11.11.21.43 = 1.89 8) 由图8-17、8-18查得齿形系数和应力修正系数：齿形系数:YFa1 = 2.56 YFa2 = 2.17应力校正系数:YSa1 = 1.62 YSa2 = 1.83 9) 由图8-22c按齿面硬度查得大小齿轮的弯曲疲劳强度极限为：sFlim1 = 500 MPa sFlim2 = 380 MPa 10) 同例8-2：小齿轮应力循环次数:N1 = 2.25109大齿轮应力循环次数:N2 = 4.87108 11) 由图8-20查得弯曲疲劳寿命系数为：KFN1 = 0.83 KFN2 = 0.85 12) 计算弯曲疲劳许用应力，取S=1.3，由式8-15得：sF1 = = = 319.2sF2 = = = 248.5 = = 0.01299 = = 0.01598大齿轮数值大选用。(2) 按式8-23校核齿根弯曲疲劳强度：mn = = 1.62 mm1.622所以强度足够。(3) 各齿轮参数如下：大小齿轮分度圆直径：d1 = 51 mmd2 = 239 mmb = ydd1 = 51 mmb圆整为整数为：b = 51 mm圆整的大小齿轮宽度为：b1 = 56 mm b2 = 51 mm中心距：a = 145 mm，模数：m = 2 mm（二） 低速级齿轮传动的设计计算1 齿轮材料、热处理及精度： 考虑此减速器的功率及现场安装的限制，故大小齿轮都选用渐开线斜齿轮。 1） 材料：高速级小齿轮选用40Cr钢调质，齿面硬度为小齿轮：274286HBW。高速级大齿轮选用45钢调质，齿面硬度为大齿轮：225255HBW。取小齿齿数：Z3 = 26，则：Z4 = i23Z3 = 3.5526 = 92.3 取：Z4 = 92 2） 初选螺旋角:b = 110。2 初步设计齿轮传动的主要尺寸，按齿面接触强度设计：确定各参数的值: 1) 试选Kt = 1.6 2) T2 = 392.2 Nm 3) 选取齿宽系数yd = 1 4) 由表8-5查得材料的弹性影响系数ZE = 189.8 5) 由图8-15查得节点区域系数ZH = 2.45 6) 由式8-3得：ea = 1.88-3.2(1/Z3+1/Z4)cosb = 1.88-3.2(1/26+1/92)cos110 = 1.691 7) 由式8-4得：eb = 0.318ydZ3tanb = 0.318126tan110 = 1.61 8) 由式8-19得:Ze = = = = 0.769 9) 由式8-21得：Zb = = = 0.99 10) 查得小齿轮的接触疲劳强度极限:sHlim1 = 650 MPa，大齿轮的接触疲劳强度极限:sHlim2 = 530 MPa。 11) 计算应力循环次数：小齿轮应力循环次数：N3 = 60nkth = 60211.41830028 = 4.87108大齿轮应力循环次数：N4 = 60nkth = N3/u = 4.87108/3.55 = 1.37108 12) 由图8-19查得接触疲劳寿命系数:KHN3 = 0.9,KHN4 = 0.92 13) 计算接触疲劳许用应力,取失效概率为1%,安全系数S=1,得:sH3 = = 0.9650 = 585 MPasH4 = = 0.92530 = 487.6 MPa许用接触应力:sH = (sH3+sH4)/2 = (585+487.6)/2 = 536.3 MPa3 设计计算:小齿轮的分度圆直径:d3t:= = 89.4 mm4 修正计算结果： 1) 确定模数：mn = = = 3.38 mm取为标准值:3 mm。 2) 中心距：a = = = 180.3 mm 3) 螺旋角：b = arccos = arccos = 110 4) 计算齿轮参数：d3 = = = 79 mmd4 = = = 281 mmb = dd3 = 79 mmb圆整为整数为：b = 79 mm。 5) 计算圆周速度v:v = = = 0.87 m/s由表8-8选取齿轮精度等级为8级。 6) 同前，ZE = 189.8。由图8-15查得节点区域系数为:ZH = 2.45。 7) 由式8-3得：ea = 1.88-3.2(1/Z3+1/Z4)cosb = 1.88-3.2(1/26+1/92)cos110 = 1.691 8) 由式8-4得：eb = 0.318ydZ3tanb = 0.318126tan110 = 1.61 9) eg = ea+eb = 3.301 10) 同前，取:eb = 1Ze = = = = 0.769 11) 由式8-21得：Zb = = = 0.99 12) 由表8-2查得系数：KA = 1，由图8-6查得系数：KV = 1.1。 13) Ft = = = 9929.1 N = = 125.7 100 Nmm 14) 由tanat = tanan/cosb得：at = arctan(tanan/cosb) = arctan(tan200/cos110) = 20.40 15) 由式8-17得：cosbb = cosbcosan/cosat = cos11cos20/cos20.4 = 0.98 16) 由表8-3得：KHa = KFa = 1.2 17) 由表8-4得：KHb = 1.17+0.16(1+0.6yd2)yd2+0.6110-3b = 1.47 18) K = KAKVKHaKHb = 11.11.21.47 = 1.94计算K值满足要求，计算结果可用。5 校核齿根弯曲疲劳强度：(1) 确定公式内各计算数值： 1) 当量齿数：ZV3 = Z3/cos3b = 26/cos3110 = 27.5ZV4 = Z4/cos3b = 92/cos3110 = 97.3 2) eaV = 1.88-3.2(1/ZV3+1/ZV4)cosb= 1.88-3.2(1/27.5+1/97.3)cos110 = 1.699 3) 由式8-25得重合度系数：Ye = 0.25+0.75cos2bb/eaV = 0.67 4) 由图8-26和eb = 1.61查得螺旋角系数Yb = 0.91 5) = = 2.91前已求得:KHa = 1.22.91，故取：KFa = 1.2 6) = = = 11.7且前已求得:KHb = 1.47，由图8-12查得：KFb = 1.44 7) K = KAKVKFaKFb = 11.11.21.44 = 1.9 8) 由图8-17、8-18查得齿形系数和应力修正系数：齿形系数:YFa3 = 2.56 YFa4 = 2.21应力校正系数:YSa3 = 1.62 YSa4 = 1.8 9) 由图8-22c按齿面硬度查得大小齿轮的弯曲疲劳强度极限为：sFlim3 = 500 MPa sFlim4 = 380 MPa 10) 同例8-2：小齿轮应力循环次数:N3 = 4.87108大齿轮应力循环次数:N4 = 1.37108 11) 由图8-20查得弯曲疲劳寿命系数为：KFN3 = 0.85 KFN4 = 0.89 12) 计算弯曲疲劳许用应力，取S=1.3，由式8-15得：sF3 = = = 326.9sF4 = = = 260.2 = = 0.01269 = = 0.01529大齿轮数值大选用。(2) 按式8-23校核齿根弯曲疲劳强度：mn = = 2.59 mm2.593所以强度足够。(3) 各齿轮参数如下：大小齿轮分度圆直径：d3 = 79 mmd4 = 281 mmb = ydd3 = 79 mmb圆整为整数为：b = 79 mm圆整的大小齿轮宽度为：b3 = 84 mm b4 = 79 mm中心距：a = 180 mm，模数：m = 3 mm第七部分 传动轴承和传动轴及联轴器的设计轴的设计1 输入轴上的功率P1、转速n1和转矩T1:P1 = 9.13 KW n1 = 976.7 r/min T1 = 89.3 Nm2 求作用在齿轮上的力: 已知高速级小齿轮的分度圆直径为:d1 = 51 mm 则:Ft = = = 3502 NFr = Ft = 3502 = 1310.8 NFa = Fttanb = 3502tan13.50 = 840.3 N3 初步确定轴的最小直径: 先初步估算轴的最小直径。选取轴的材料为45钢（调质），根据机械设计（第八版）表15-3，取A0 = 112，得：dmin = A0 = 112 = 23.6 mm 显然，输入轴的最小直径是安装大带轮处的轴径，由于安装键将轴径增大4%，故选取:d12 = 25 mm。带轮的宽度：B = (Z-1)e+2f = (5-1)18+28 = 88 mm，为保证大带轮定位可靠取：l12 = 86 mm。大带轮右端用轴肩定位，故取II-III段轴直径为:d23 = 30 mm。大带轮右端距箱体壁距离为20，取:l23 = 35 mm。4 根据轴向定位的要求确定轴的各段直径和长度: 初选轴承的类型及型号。为能顺利地在轴端III-IV、VII-VIII上安装轴承，其段满足轴承内径标准，故取:d34 = d78 = 35 mm；因轴既受径载荷又受轴向载荷作用，查轴承样本选用：30207型单列圆锥滚子轴承，其尺寸为:dDT = 357218.25 mm，轴承右端采用挡油环定位，取:l34 = 18.25 mm。右端轴承采用挡油环定位，由轴承样本查得30207。型轴承的定位轴肩高度：h = 3.5 mm，故取：d45 = d67 = 42 mm。 齿轮的定位及安装齿轮处轴段尺寸的确定。由于:d12d56 ，所以小齿轮应该和输入轴制成一体，所以:l56 = 56 mm；齿轮的左端与轴承之间采用套筒定位，则:l67 = s+a = 10+8 = 18 mml45 = b3+c+a+s = 84+12+10+8 = 114 mml78 = T = 18.25 mm5 轴的受力分析和校核:1）作轴的计算简图（见图a）: 根据30207轴承查手册得a = 15.3 mm 带轮中点距左支点距离L1 = (88/2+35+15.3)mm = 94.3 mm 齿宽中点距左支点距离L2 = (56/2+18.25+114-15.3)mm = 145 mm 齿宽中点距右支点距离L3 = (56/2+18+18.25-15.3)mm = 49 mm2）计算轴的支反力：水平面支反力（见图b）：FNH1 = = = 884.5 NFNH2 = = = 2617.5 N垂直面支反力（见图d）：FNV1 = = = -1531.4 NFNV2 = = = 1514.6 N3）计算轴的弯矩，并做弯矩图：截面C处的水平弯矩：MH = FNH1L2 = 884.5145 Nmm = 128252 Nmm截面A处的垂直弯矩：MV0 = FQL1 = 1327.694.3 Nmm = 125193 Nmm截面C处的垂直弯矩：MV1 = FNV1L2 = -1531.4145 Nmm = -222053 NmmMV2 = FNV2L3 = 1514.649 Nmm = 74215 Nmm分别作水平面弯矩图（图c）和垂直面弯矩图（图e）。截面C处的合成弯矩：M1 = = 256430 NmmM2 = = 148177 Nmm作合成弯矩图（图f）。4）作转矩图（图g）。5）按弯扭组合强度条件校核轴的强度： 通常只校核轴上承受最大弯矩和转矩的截面（即危险截面C）的强度。必要时也对其他危险截面（转矩较大且轴颈较小的截面）进行强度校核。根据公式（14-4），取a = 0.6，则有：sca = = = MPa = 19.7 MPas-1 = 60 MPa 故设计的轴有足够的强度，并有一定的裕度（注：计算W时，忽略单键槽的影响）。轴的弯扭受力图如下：II轴的设计1 求中间轴上的功率P2、转速n2和转矩T2：P2 = 8.68 KW n2 = 211.4 r/min T2 = 392.2 Nm2 求作用在齿轮上的力: 已知高速级大齿轮的分度圆直径为:d2 = 239 mm 则:Ft1 = = = 3282 NFr1 = Ft1 = 3282 = 1228.5 NFa1 = Ft1tanb = 3282tan13.50 = 787.5 N 已知低速级小齿轮的分度圆直径为:d3 = 79 mm 则:Ft2 = = = 9929.1 NFr2 = Ft2 = 9929.1 = 3681.5 NFa2 = Ft2tanb = 9929.1tan110 = 1929 N3 确定轴的各段直径和长度: 先初步估算轴的最小直径。选取轴的材料为45钢（调质），根据机械设计（第八版）表15-3，取：A0 = 107，得:dmin = A0 = 107 = 36.9 mm 中间轴最小直径显然是安装滚动轴承的直径d12和d67,选定轴承型号为：30208型单列圆锥滚子轴承，其尺寸为：dDT = 408019.75 mm，则：d12 = d67 = 40 mm。取高速大齿轮的内孔直径为：d23 = 45 mm，由于安装齿轮处的轴段长度应略小于轮毂长度，则：l23 = 49 mm，轴肩高度：h = 0.07d = 0.0745 = 3.15 mm，轴肩宽度：b1.4h = 1.43.15 = 4.41 mm，所以：d34 = d56 = 52 mm，l34 = 14.5 mm。由于低速小齿轮直径d3和2d34相差不多，故将该小齿轮做成齿轮轴，小齿轮段轴径为：d45 = 79 mm，l45 = 84 mm，则：l12 = T2+s+a+2.5+2 = 42.25 mml56 = 10-3 = 7 mml67 = T2+s+a-l56 = 19.75+8+10-7 = 30.75 mm4 轴的受力分析和校核：1）作轴的计算简图（见图a）: 根据30208轴承查手册得a = 16.9 mm 高速大齿轮齿宽中点距左支点距离L1 = (51/2-2+42.25-16.9)mm = 48.8 mm 中间轴两齿轮齿宽中点距离L2 = (51/2+14.5+b3/2)mm = 82 mm 低速小齿轮齿宽中点距右支点距离L3 = (b3/2+7+30.75-16.9)mm = 62.8 mm2）计算轴的支反力：水平面支反力（见图b）：FNH1 = = = 5675.5 NFNH2 = = = 7535.6 N垂直面支反力（见图d）：FNV1 = = = 604.3 NFNV2 = = = -3057.3 N3）计算轴的弯矩，并做弯矩图：截面B、C处的水平弯矩：MH1 = FNH1L1 = 5675.548.8 Nmm = 276964 NmmMH2 = FNH2L3 = 7535.662.8 Nmm = 473236 Nmm截面B、C处的垂直弯矩：MV1 = FNV1L1 = 604.348.8 Nmm = 29490 NmmMV2 = FNV2L3 = -3057.362.8 Nmm = -191998 Nmm分别作水平面弯矩图（图c）和垂直面弯矩图（图e）。截面B、C处的合成弯矩：M1 = = 278530 NmmM2 = = 510701 Nmm作合成弯矩图（图f）。4）作转矩图（图g）。5）按弯扭组合强度条件校核轴的强度： 通常只校核轴上承受最大弯矩和转矩的截面（即危险截面B）的强度。必要时也对其他危险截面（转矩较大且轴颈较小的截面）进行强度校核。根据公式（14-4），取a = 0.6，则有：sca = = = MPa = 40 MPas-1 = 60 MPa 故设计的轴有足够的强度，并有一定的裕度（注：计算W时，忽略单键槽的影响）。轴的弯扭受力图如下：III轴的设计1 求输出轴上的功率P3、转速n3和转矩T3：P3 = 8.25 KW n3 = 59.5 r/min T3 = 1323.5 Nm2 求作用在齿轮上的力: 已知低速级大齿轮的分度圆直径为:d4 = 281 mm 则:Ft = = = 9419.9 NFr = Ft = 9419.9 = 3492.7 NFa = Fttanb = 9419.9tan110 = 1830.1 N3 初步确定轴的最小直径: 先初步估算轴的最小直径。选取轴的材料为45钢（调质），根据机械设计（第八版）表15-3，取:A0 = 112，得:dmin = A0 = 112 = 58 mm 输出轴的最小直径为安装联轴器直径处d12，所以同时需要选取联轴器的型号，联轴器的计算转矩:Tca = KAT3，查机械设计（第八版）表14-1，由于转矩变化很小，故取:KA = 1.2，则:Tca = KAT3 = 1.21323.5 = 1588.2 Nm 由于键槽将轴径增大4%，选取联轴器型号为:LT10型，其尺寸为：内孔直径63 mm，轴孔长度107 mm，则：d12 = 63 mm，为保证联轴器定位可靠取：l12 = 105 mm。半联轴器右端采用轴端挡圈定位，按轴径选用轴端挡圈直径为：D = 73 mm，左端用轴肩定位，故取II-III段轴直径为：d23 = 68 mm。4 根据轴向定位的要求确定轴的各段直径和长度： 初选轴承的类型及型号。为能顺利地在轴端III-IV、VII-VIII上安装轴承，其段满足轴承内径标准，故取：d34 = d78 = 70 mm；因轴既受径载荷又受轴向载荷作用，查轴承样本选用:30214型单列圆锥滚子轴承，其尺寸为：dDT = 70mm125mm26.25mm。由轴承样本查得30214型轴承的定位轴肩高度为：h = 4.5 mm，故取：d45 = 79 mm。轴承端盖的总宽度为：20 mm，取端盖的外端面与半联轴器右端面的距离为：l = 20 mm，l23 = 35 mm。
