机房UPS设计专项方案.doc

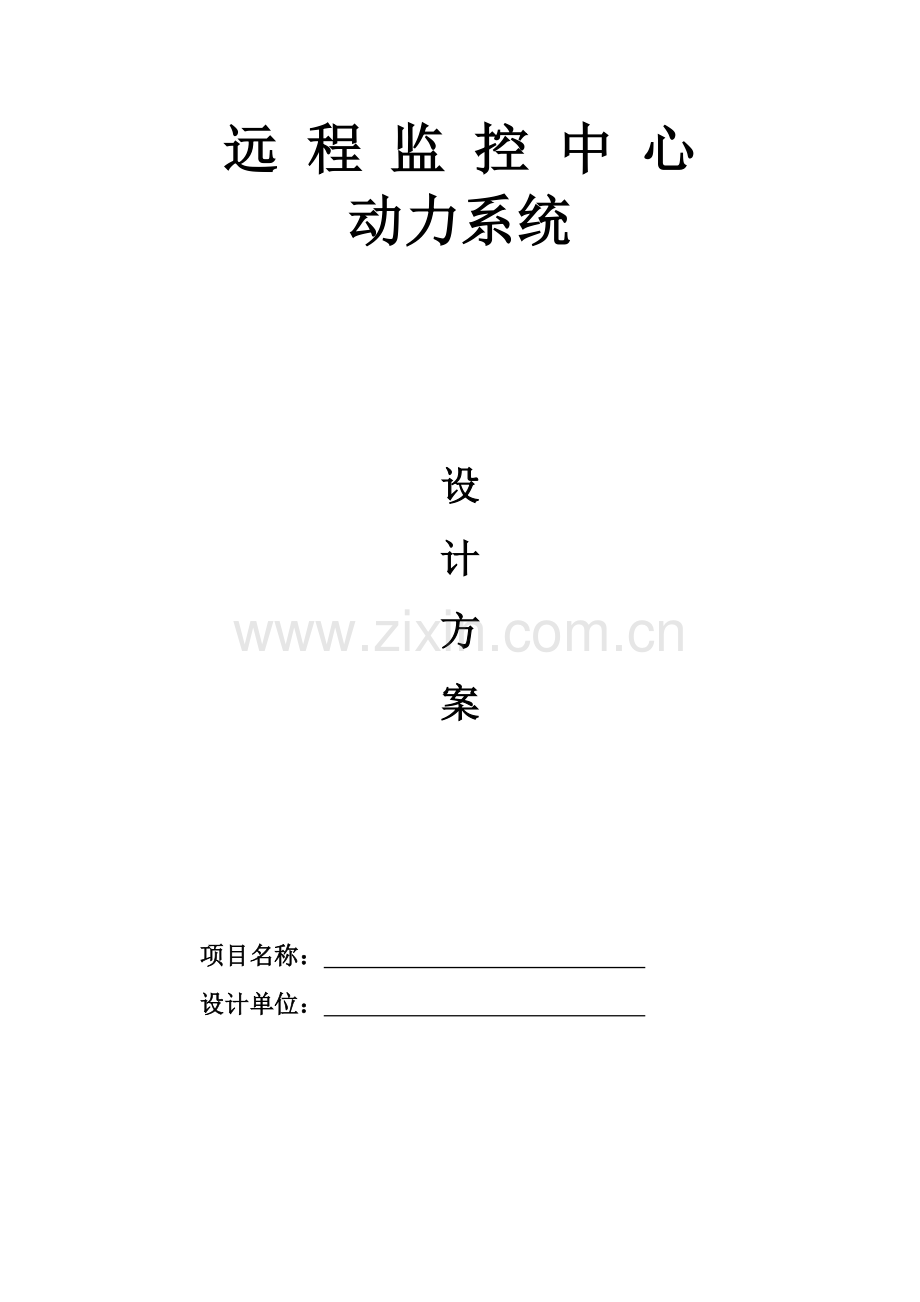

远 程 监 控 中 心动力系统设计方案项目名称： 设计单位： 目 录1系统需求32 UPS设计概述42.2、编制根据42.3、设计原则43.UPS系统设计53.1、UPS主机选取53.2、后备电池选取53.3、UPS设备间布置63.5、UPS运营描述63.5.1 正常工作模式描述63.5.2 电池工作模式描述73.5.3 旁路工作模式描述73.5.4 维修旁路模式描述84.施工安装94.1、设备安装94.1.1空间规定94.1.2环境规定94.1.3 配电规定105.售后服务101系统需求为保证信息系统安全，UPS间建设尤为重要。由于供电系统中不可避免存在如供电中断、电压浪涌、电压陷落、波形畸变、频率漂移、持续过压、持续低压、瞬间过电压和噪声干扰等状况，这些状况中任一浮现必将导致整个供电系统不稳定，特别是对通信网络信息设备轻则工作出错、通信失败，重则设备损坏、数据丢失、系统崩溃。作为网络信息系统核心服务器及通信设备能否稳定地工作，取决于电源系统能否提供高质量、稳定电源。设备最大功率记录如下：序号名称数量功率（W）共计（W）18100服务器1100010002解码器170703电视机41405604接警主机170705远程对讲主机16电脑23507007记录2400增长UPS重要为服务器等数据通讯设备提供后备电源，依照需求，对服务器等重要设备提供约为 个小时供电时间。2 UPS设计概述2.2、编制根据1、通信用不间断电源-UPSYDT 1095国家信息产业部2、信息技术设备不间断电源通用技术条件GBT 147153、不间断电源设备GBT7260-19874、通信电源设备安装设计规范YD5040972.3、设计原则1、高可靠性：这是系统设计最重要基本、是顾客设备稳定工作重要保障。2、技术先进性：UPS系统应具备当前先进技术，并能满足将来发展需要。3、良好管理性：UPS具备直观状态显示和以便操作、具备远程监控和管理能力。4、良好维护性：UPS系统具备故障自动检测和报警能力；特别具备良好维护性并保护顾客对电池系统投资。5、最佳性能价格比：UPS系统具备良好性能和相对较低价格，满足顾客投资需求。3.UPS系统设计3.1、UPS主机选取考虑到UPS重要为服务器等数据通讯设备提供后备电源，依照顾客需求，对服务器等重要设备提供为1个小时供电时间。机房负载约4KVA，按照顾客现场最大负载计算，考虑到UPS运营效率在80%左右，需要选取5KVAUPS机头。本设计为新装5KVA UPS相结合，对监控中心重要设备设备进行供电。依照以上需求，咱们为顾客选用了 5KVA UPS电源，原则配备输出隔离变压器，减少共模干扰，最大限度提高系统可靠性；电池采用铅酸免维护电池。3.2、后备电池选取监控中心新建UPS所供负载大概4KVA，需要采用5KVAUPS机头。5KVAUPS机头充电电压为72/96V，需要选用12V单体电池为72（96）/12=6（8）只。依照技术规定需要给监控设备供电 小时因此需要 块电池UPS后备时间计算方式如下：实际使用时间=（电池数*12V*容量）/实际功率3.3、UPS设备间布置UPS按4个电池柜，每个电池柜放置16块电池，重量共计1000kg。占地面积（深宽mm）：0.450.4750.2375m2。APC配备有4个电池柜，每个电池柜放置16块电池，重量共计1000kg。占地面积（深宽mm）：0.90.80.72m2。3.5、UPS运营描述3.5.1 正常工作模式描述在主路市电正常时，UPS一方面通过整流器、逆变器给负载提供高品质交流电源；另一方面通过整流器为电池充电，将能量储存在电池中。原理框图见图示1。图1 正常工作模式3.5.2 电池工作模式描述当主路市电异常时，系统自动无间断地切换到电池工作模式，由电池通过逆变器输出交流电向负载供电。市电恢复后系统自动无间断地恢复到正常工作模式。原理框图见图示2。图2 电池工作模式3.5.3 旁路工作模式描述旁路工作方式有两种，一种能自动恢复到正常工作模式；另一种需人工干预才干回到正常工作模式。在超过逆变器过载能力、逆变器受大负载冲击等状况下，系统自动无间断切换到静态旁路电源向负载供电。过载消除后，系统自动恢复正常供电方式。当顾客关机，或主路市电异常且电池储能耗尽，或发生严重故障等状况下，逆变器关闭，系统会切换并停留在旁路供电工作模式。此后若需恢复到正常工作模式，则需要顾客重新开机。原理框图见图示3。图3 旁路工作模式3.5.4 维修旁路模式描述需要对UPS系统及电池进行全面检修或设备故障维修时，可以通过闭合维护开关Q3BP，将负载转向维修旁路直接供电，以实现对负载不断电维护。维修时需要断开UPS内部主路输入开关Q1、旁路输入开关Q2和电池输入开关以及输出开关Q5，实现UPS内部不带电而对负载依然维持供电维修工作模式。原理框图见图示4。图4 维修工作模式4.施工安装4.1、设备安装4.1.1空间规定 机器前必要留有至少一米空间，便于维护。 在机器后部和墙边留有至少20CM空间，以利于风机空气流动，风机维修时至少40CM维修空间。 机器上不能放置其她物品。 电池柜可放置于UPS机柜旁边，先后左右和上净空规定同UPS机柜，同样避免阳光直射、液体或异物掉落。4.1.2环境规定UPS最佳安装在无导电杂质装有空调独立房间内，由于也许性噪音干扰建议不要安装在办公室内，操作环境必要清洁，干燥并受到保护，空气须无灰尘和腐蚀性气体，系统运营时还必要保持空气流通。安装UPS环境必要符合如下条件：1） 运营相对湿度：095%，不结露。2） 运营温度：0摄氏度-40摄氏度。3） 注：规定UPS间环境为无水，不得安装液体灭火装置4.1.3 配电规定特别注意！l 所有电源线和控制线由我公司专业技术人员进行安装连接，所有输入、输出和紧急电源关断布线必要符合国家电气原则。l 建议为UPS电源布线时使用柔性护套，这样易于维护和保护线路。l 防雷接地到C级l UPS房间内部强弱电分开敷设，避免交叉干扰，详细敷设依照现场条件而定。5.售后服务自安装验收之日起，主机均享有1年免费保修服务。本保修内服务条款合用于保内设备，及顾客购买年度续保设备。人为损坏和不可抗力导致损坏不在保修之列。质量保证：主机质保1年，电池质保2年。
