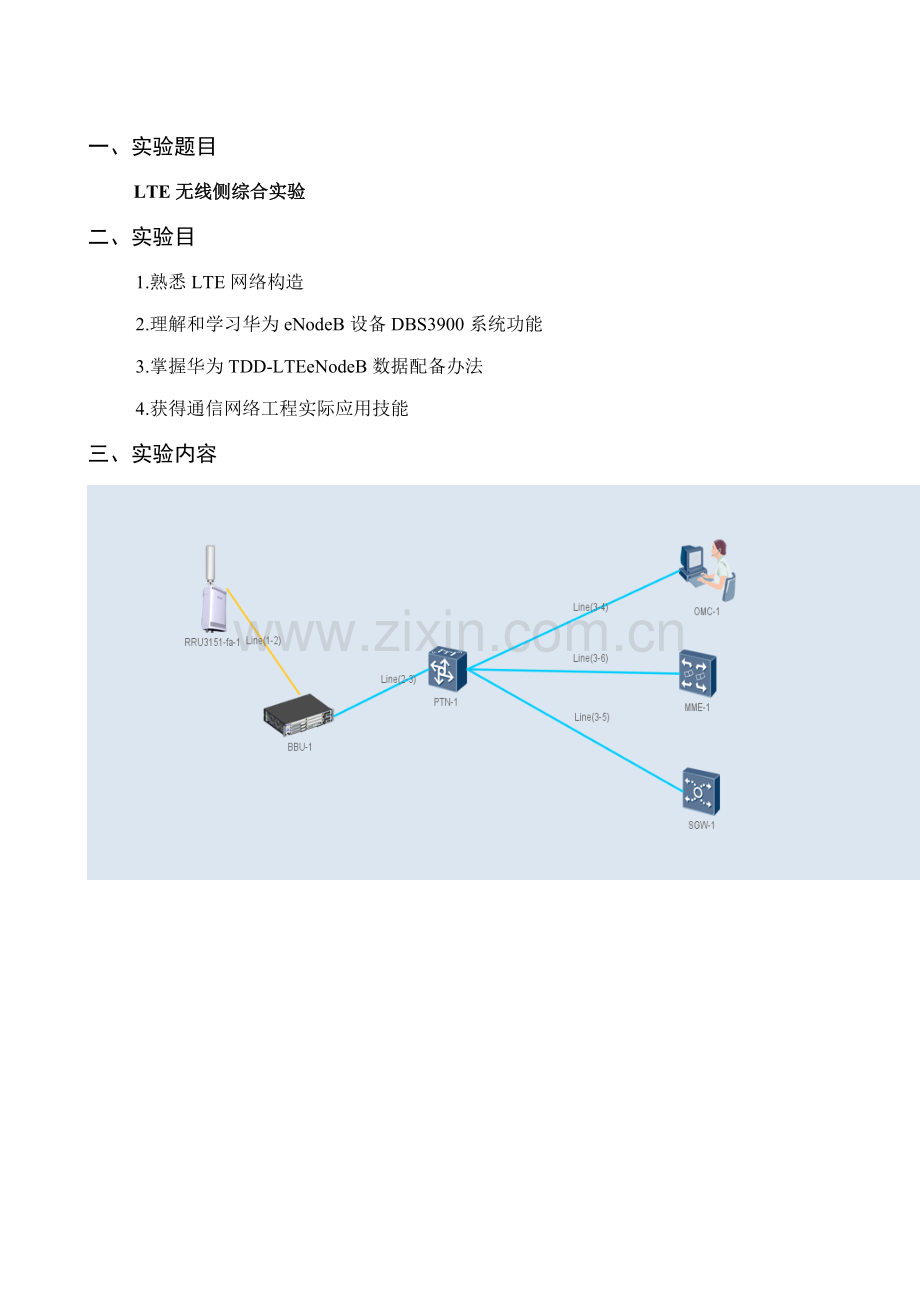

一、实验题目
LTE无线侧综合实验
二、实验目
1.熟悉LTE网络构造
2.理解和学习华为eNodeB设备DBS3900系统功能
3.掌握华为TDD-LTEeNodeB数据配备办法
4.获得通信网络工程实际应用技能
三、实验内容

数据脚本：
MOD ENODEB：ENODEBID=101，NAME="cytx"，ENBTYPE=DBS3900_LTE，LOCATION="cyyfl"，PROTOCOL=CPRI;
LST ENODEB:;
ADD CNOPERATOR：CnOperatorId=1，CnOperatorName="cytx"，CnOperatorType=CNOPERATOR_PRIMARY，Mcc="460"，Mnc="02";
ADD CNOPERATORTA：TrackingAreaId=1，CnOperatorId=1，Tac=100;
ADD BRD：CN=0，SRN=0，SN=6，BT=UMPT;
ADD BRD：CN=0，SRN=0，SN=18，BT=UPEU;
ADD BRD：CN=0，SRN=0，SN=19，BT=UPEU;
ADD BRD：CN=0，SRN=0，SN=2，BT=LBBP，WM=TDD;
ADD BRD：CN=0，SRN=0，SN=16，BT=FAN;
DSP BRD:;
ADD RRUCHAIN：RCN=0，TT=CHAIN，AT=LOCALPORT，HCN=0，HSRN=0，HSN=2，HPN=0，CR=9.8;
ADD RRU：CN=0，SRN=60，SN=0，TP=TRUNK，RCN=0，PS=0，RT=MRRU，RN="xinke"，ALMPROCSW=ON，ALMPROCTHRHLD=30，ALMTHRHLD=20，RS=TDL，RXNUM=1，TXNUM=1;
ADD GPS：GN=0，CN=0，SRN=0，SN=6，CABLETYPE=COAXIAL，CABLE_LEN=20，MODE=GPS，PRI=4;
SET CLKMODE：MODE=AUTO;
SET CLKSYNCMODE：CLKSYNCMODE=TIME;
ADD ETHPORT：CN=0，SRN=0，SN=6，SBT=BASE_BOARD，PN=0，PA=COPPER，MTU=1500，SPEED=100M，ARPPROXY=DISABLE，FC=CLOSE，FERAT=10，FERDT=8，DUPLEX=FULL;
ADD DEVIP：CN=0，SRN=0，SN=6，SBT=BASE_BOARD，PT=ETH，PN=0，IP="110.110.110.3"，MASK="255.255.255.0";
ADD IPRT：CN=0，SRN=0，SN=6，SBT=BASE_BOARD，DSTIP="134.134.134.10"，DSTMASK="255.255.255.0"，RTTYPE=NEXTHOP，NEXTHOP="110.110.110.1"，PREF=60，DESCRI="TO MME";
ADD IPRT：CN=0，SRN=0，SN=6，SBT=BASE_BOARD，DSTIP="135.135.135.10"，DSTMASK="255.255.255.0"，RTTYPE=NEXTHOP，NEXTHOP="110.110.110.1"，PREF=60，DESCRI="TO SGW";
ADD IPRT：CN=0，SRN=0，SN=6，SBT=BASE_BOARD，DSTIP="172.100.100.16"，DSTMASK="255.255.255.0"，RTTYPE=NEXTHOP，NEXTHOP="110.110.110.1"，PREF=60，DESCRI="TO OMC";
LST IPRT:;
ADD S1SIGIP：CN=0，SRN=0，SN=6，S1SIGIPID="TO MME"，LOCIP="110.110.110.3"，LOCIPSECFLAG=DISABLE，SECLOCIP="0.0.0.0"，SECLOCIPSECFLAG=DISABLE，LOCPORT=3000，RTOMIN=1000，RTOMAX=3000，RTOINIT=1000，RTOALPHA=12，RTOBETA=25，HBINTER=5000，MAXASSOCRETR=10，MAXPATHRETR=5，CHKSUMTX=DISABLE，CHKSUMRX=DISABLE，CHKSUMTYPE=CRC32，SWITCHBACKFLAG=ENABLE，SWITCHBACKHBNUM=10，TSACK=200，CNOPERATORID=1;
ADD MME：MMEID=0，FIRSTSIGIP="134.134.134.10"，FIRSTIPSECFLAG=DISABLE，SECSIGIP="0.0.0.0"，SECIPSECFLAG=DISABLE，LOCPORT=3000，CNOPERATORID=1，MMERELEASE=Release_R8;
ADD S1SERVIP：CN=0，SRN=0，SN=6，S1SERVIPID="TO SGW"，S1SERVIP="110.110.110.3"，IPSECFLAG=DISABLE，PATHCHK=DISABLE，CNOPERATORID=1;
ADD SGW：SGWID=0，SERVIP1="135.135.135.10"，SERVIP1IPSECFLAG=DISABLE，SERVIP2="0.0.0.0"，SERVIP2IPSECFLAG=DISABLE，SERVIP3="0.0.0.0"，SERVIP3IPSECFLAG=DISABLE，SERVIP4="0.0.0.0"，SERVIP4IPSECFLAG=DISABLE，CNOPERATORID=1;
ADD OMCH：FLAG=MASTER，IP="110.110.110.3"，MASK="255.255.255.0"，PEERIP="172.100.100.16"，PEERMASK="255.255.255.0"，BEAR=IPV4，CN=0，SRN=0，SN=6，SBT=BASE_BOARD，BRT=NO;
ADD VLANMAP：NEXTHOPIP="110.110.110.1"，MASK="255.255.255.0"，VLANMODE=SINGLEVLAN，VLANID=100，SETPRIO=DISABLE;
ADD SECTOR：SECN=0，GCDF=DEG，LONGITUDE=0，LATITUDE=0，SECM=NormalMIMO，ANTM=1T1R，COMBM=COMBTYPE_SINGLE_RRU，SECTORNAME="SHANQU"，ALTITUDE=25，UNCERTSEMIMAJOR=3，UNCERTSEMIMINOR=3，ORIENTOFMAJORAXIS=0，UNCERTALTITUDE=3，CONFIDENCE=0，OMNIFLAG=FALSE，CN1=0，SRN1=60，SN1=0，PN1=R0A;
ADD CELL：LocalCellId=0，CellName="CYTX"，SectorId=0，CsgInd=BOOLEAN_FALSE，UlCyclicPrefix=NORMAL_CP，DlCyclicPrefix=NORMAL_CP，FreqBand=39，UlEarfcnCfgInd=NOT_CFG，DlEarfcn=38250，UlBandWidth=CELL_BW_N100，DlBandWidth=CELL_BW_N100，CellId=0，PhyCellId=99，AdditionalSpectrumEmission=1，FddTddInd=CELL_TDD，SubframeAssignment=SA2，SpecialSubframePatterns=SSP5，CellSpecificOffset=dB0，QoffsetFreq=dB0，RootSequenceIdx=1，HighSpeedFlag=LOW_SPEED，PreambleFmt=0，CellRadius=10000，CustomizedBandWidthCfgInd=NOT_CFG，EmergencyAreaIdCfgInd=NOT_CFG，UePowerMaxCfgInd=NOT_CFG，MultiRruCellFlag=BOOLEAN_FALSE，CPRICompression=NO_COMPRESSION;
ADD CELLOP：LocalCellId=0，TrackingAreaId=1，CellReservedForOp=CELL_NOT_RESERVED_FOR_OP，OpUlRbUsedRatio=25，OpDlRbUsedRatio=25;
ACT CELL：LocalCellId=0;
第二次数据：

数据脚本：
MOD ENODEB：ENODEBID=101，NAME="CYTX"，ENBTYPE=DBS3900_LTE，LOCATION="CYYFL"，PROTOCOL=CPRI;
LST ENODEB:;
ADD CNOPERATOR：CnOperatorId=1，CnOperatorName="CYTX"，CnOperatorType=CNOPERATOR_PRIMARY，Mcc="460"，Mnc="04";
DD CNOPERATORTA：TrackingAreaId=0，CnOperatorId=1，Tac=123;
ADD BRD：CN=0，SRN=0，SN=6，BT=UMPT;
ADD BRD：CN=0，SRN=0，SN=2，BT=LBBP，WM=TDD;
ADD BRD：CN=0，SRN=0，SN=16，BT=FAN;
ADD BRD：CN=0，SRN=0，SN=18，BT=UPEU;
ADD BRD：CN=0，SRN=0，SN=19，BT=UPEU;
ADD RRUCHAIN：RCN=0，TT=CHAIN，AT=LOCALPORT，HCN=0，HSRN=0，HSN=2，HPN=0，CR=9.8;
ADD RRU：CN=0，SRN=60，SN=0，TP=TRUNK，RCN=0，PS=0，RT=MRRU，RN="YFRRU"，ALMPROCSW=ON，ALMPROCTHRHLD=30，ALMTHRHLD=20，RS=TDL，RXNUM=8，TXNUM=8;
ADD GPS：GN=0，CN=0，SRN=0，SN=6，CABLETYPE=COAXIAL，CABLE_LEN=20，MODE=GPS，PRI=4;
SET CLKMODE：MODE=AUTO;
SET CLKSYNCMODE：CLKSYNCMODE=TIME;
ADD ETHPORT：CN=0，SRN=0，SN=6，SBT=BASE_BOARD，PN=1，PA=FIBER，MTU=1500，SPEED=100M，ARPPROXY=DISABLE，FC=CLOSE，FERAT=10，FERDT=8，DUPLEX=FULL;
ADD DEVIP：CN=0，SRN=0，SN=6，SBT=BASE_BOARD，PT=ETH，PN=1，IP="110.110.110.3"，MASK="255.255.255.0";
ADD IPRT：CN=0，SRN=0，SN=6，SBT=BASE_BOARD，DSTIP="134.134.134.10"，DSTMASK="255.255.255.0"，RTTYPE=NEXTHOP，NEXTHOP="110.110.110.1"，PREF=60，DESCRI="TO MME";
ADD IPRT：CN=0，SRN=0，SN=6，SBT=BASE_BOARD，DSTIP="135.135.135.10"，DSTMASK="255.255.255.0"，RTTYPE=NEXTHOP，NEXTHOP="110.110.110.1"，PREF=60，DESCRI="TO SGW";
ADD IPRT：CN=0，SRN=0，SN=6，SBT=BASE_BOARD，DSTIP="172.100.100.16"，DSTMASK="255.255.255.0"，RTTYPE=NEXTHOP，NEXTHOP="110.110.110.1"，PREF=60，DESCRI="TO OMC";
ADD S1SIGIP：CN=0，SRN=0，SN=6，S1SIGIPID="TO MME"，LOCIP="110.110.110.3"，LOCIPSECFLAG=DISABLE，SECLOCIP="0.0.0.0"，SECLOCIPSECFLAG=DISABLE，LOCPORT=2900，RTOMIN=1000，RTOMAX=3000，RTOINIT=1000，RTOALPHA=12，RTOBETA=25，HBINTER=5000，MAXASSOCRETR=10，MAXPATHRETR=5，CHKSUMTX=DISABLE，CHKSUMRX=DISABLE，CHKSUMTYPE=CRC32，SWITCHBACKFLAG=ENABLE，SWITCHBACKHBNUM=10，TSACK=200，CNOPERATORID=1;
ADD MME：MMEID=0，FIRSTSIGIP="134.134.134.10"，FIRSTIPSECFLAG=DISABLE，SECSIGIP="0.0.0.0"，SECIPSECFLAG=DISABLE，LOCPORT=2900，CNOPERATORID=1，MMERELEASE=Release_R8;
ADD S1SERVIP：CN=0，SRN=0，SN=6，S1SERVIPID="TO SGW"，S1SERVIP="110.110.110.3"，IPSECFLAG=DISABLE，PATHCHK=DISABLE，CNOPERATORID=1;
ADD SGW：SGWID=0，SERVIP1="135.135.135.10"，SERVIP1IPSECFLAG=DISABLE，SERVIP2="0.0.0.0"，SERVIP2IPSECFLAG=DISABLE，SERVIP3="0.0.0.0"，SERVIP3IPSECFLAG=DISABLE，SERVIP4="0.0.0.0"，SERVIP4IPSECFLAG=DISABLE，CNOPERATORID=1;
ADD OMCH：FLAG=MASTER，IP="110.110.110.3"，MASK="255.255.255.0"，PEERIP="172.100.100.16"，PEERMASK="255.255.255.0"，BEAR=IPV4，CN=0，SRN=0，SN=6，SBT=BASE_BOARD，BRT=NO;
ADD VLANMAP：NEXTHOPIP="110.110.110.1"，MASK="255.255.255.0"，VLANMODE=SINGLEVLAN，VLANID=100，SETPRIO=DISABLE;
MOD VLANMAP：NEXTHOPIP="110.110.110.1"，MASK="255.255.255.0"，VLANMODE=SINGLEVLAN，VLANID=1011，SETPRIO=DISABLE;
ADD SECTOR：SECN=0，GCDF=DEG，LONGITUDE=0，LATITUDE=0，SECM=NormalMIMO，ANTM=8T8R，COMBM=COMBTYPE_SINGLE_RRU，SECTORNAME="SEC1"，ALTITUDE=25，UNCERTSEMIMAJOR=3，UNCERTSEMIMINOR=3，ORIENTOFMAJORAXIS=0，UNCERTALTITUDE=3，CONFIDENCE=0，OMNIFLAG=FALSE，CN1=0，SRN1=60，SN1=0，PN1=R0A，CN2=0，SRN2=60，SN2=0，PN2=R0B，CN3=0，SRN3=60，SN3=0，PN3=R0C，CN4=0，SRN4=60，SN4=0，PN4=R0D，CN5=0，SRN5=60，SN5=0，PN5=R0E，CN6=0，SRN6=60，SN6=0，PN6=R0F，CN7=0，SRN7=60，SN7=0，PN7=R0G，CN8=0，SRN8=60，SN8=0，PN8=R0H;
ADD CELL：LocalCellId=0，CellName="CYTX_TEST_01"，SectorId=0，CsgInd=BOOLEAN_FALSE，UlCyclicPrefix=NORMAL_CP，DlCyclicPrefix=NORMAL_CP，FreqBand=39，UlEarfcnCfgInd=NOT_CFG，DlEarfcn=38350，UlBandWidth=CELL_BW_N100，DlBandWidth=CELL_BW_N100，CellId=0，PhyCellId=112，AdditionalSpectrumEmission=1，FddTddInd=CELL_TDD，SubframeAssignment=SA0，SpecialSubframePatterns=SSP5，CellSpecificOffset=dB0，QoffsetFreq=dB0，RootSequenceIdx=156，HighSpeedFlag=LOW_SPEED，PreambleFmt=0，CellRadius=10000，CustomizedBandWidthCfgInd=NOT_CFG，EmergencyAreaIdCfgInd=NOT_CFG，UePowerMaxCfgInd=NOT_CFG，MultiRruCellFlag=BOOLEAN_FALSE，CPRICompression=NO_COMPRESSION;
ADD CELLOP：LocalCellId=0，TrackingAreaId=0，CellReservedForOp=CELL_NOT_RESERVED_FOR_OP，OpUlRbUsedRatio=25，OpDlRbUsedRatio=25;
ACT CELL：LocalCellId=0;
四、故障解决及分析
1、一方面要理解清晰各单板功能及其接口，注意是电接口还是光接口，这些要从所给实训数据表中分析清晰，此外在单板中添加IP地址和子网掩码也要注意是在电接口端口还是光接口端口，并且在光接口时GE2IP地址也要配备，第一次实验问题就出在这儿，还好最后我终于发现了。此外，在解决连线时候也要选对线接口。2、通道以及端标语要对的配备。3.注旨在画好图表后来一定要先保存，注意导入数据时要把数据初始化。
五、实习收获与体会
一方面，接触到比较新LTE平台我非常高兴。通过本次学习我懂得了LTE指是无线侧网络改进，更进一步地理解了LTE网络构造以及各个网元功能。通过本次实训理解了LTE基站开通注意事项，真实地理解了TDD-LTE以及FDD-LTE基站区别。在实验过程中某些操作以及注意事项，如要熟悉某些基本网络架构及某些单板，另一方面就是绘制拓扑图一定要按脚本文献选取适当设备，此外绘制好之后要先保存，连线和接口也要选对，这些都是配备前准备，最后在配备过程中要先配备传播数据，然后是基本数据无线数据，在实际操作中也一定要记得按实际设备来补充脚本，以便对的导入到拓扑图等，对后来工作实践有很大协助。并且，通过测试中咱们所出错误中我深刻体会到，值实际工程中，咱们数据配备一定得与设备相结合。
总之，本次实训我收获很大，也感到非常兴奋，这次实训将为我后来工作和进一步学习打下坚实基本。
