调整池满水试验专题方案
一、编制说明 2
二、编制依据 2
三、工程概况 2
1、工程情况 2
2、现场情况： 3
四、调整池满水试验前提条件 4
五、调整池满水试验前准备工作 5
六、满水试验步骤及检验方法 5
1、说明 5
2、施工程序 5
3、注水 5
4、水位观察 7
5、蒸发量测定 7
6、滤池渗水量计算 7
7、满水试验标准 8
8、排水 8
七、满水试验施工组织方法计划 8
八、资源需求计划 9
1、机具需要量计划 9
2、劳动力计划 9
3、管理人员职责.............................................................................................................................................9
4、施工进度计划 10
九、施工安全技术方法 10
十、调整池渗漏处理技术方法 10
1、可能造成现浇钢筋混凝土调整池渗漏水原因 11
2、裂缝渗水修补 11
（1）非结构裂缝 11
（2）微小孔洞 11
（3）结构裂缝 11
十一、平面部署图...............................................................................................................................................12

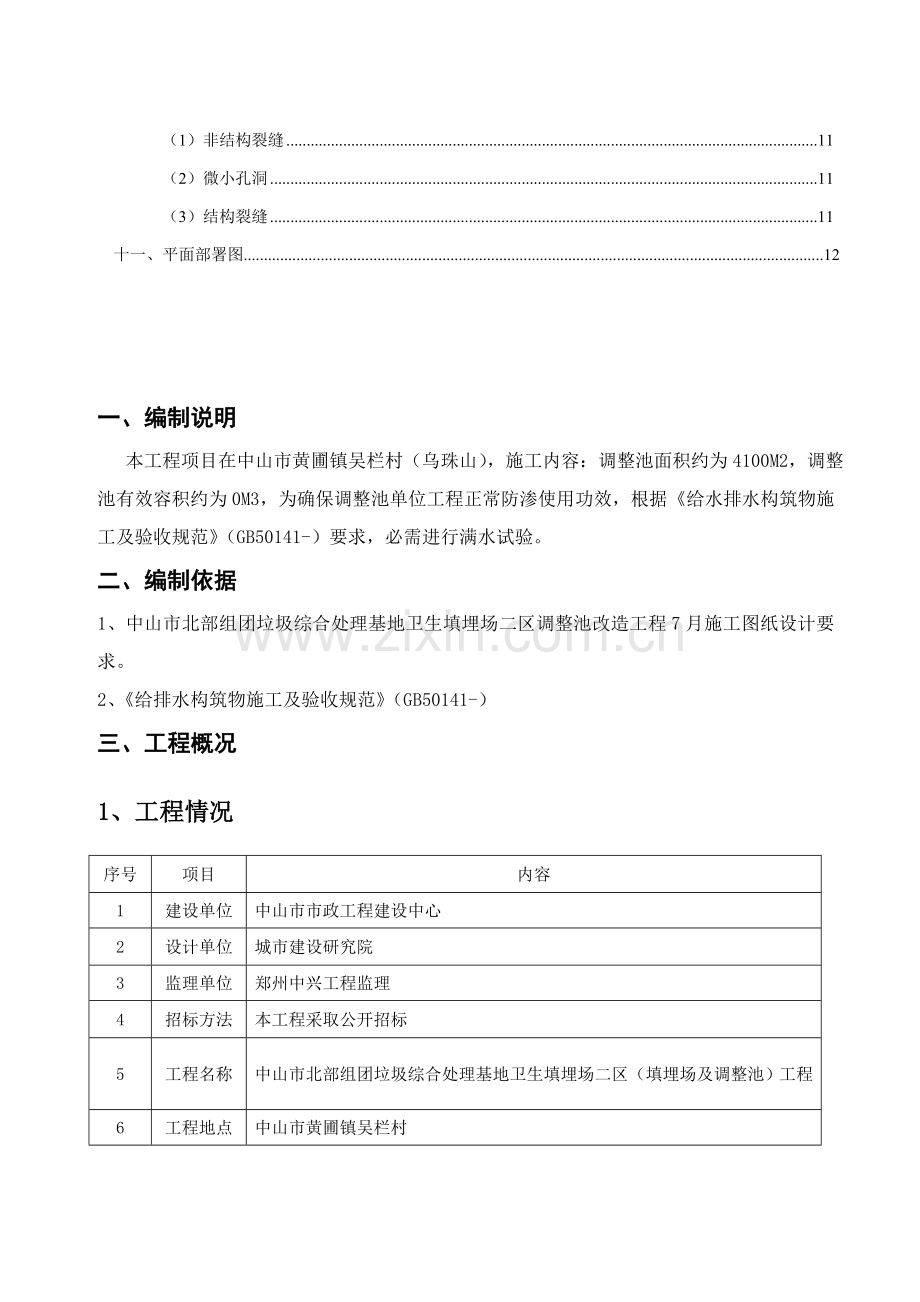

一、编制说明
本工程项目在中山市黄圃镇吴栏村（乌珠山），施工内容：调整池面积约为4100M2，调整池有效容积约为0M3，为确保调整池单位工程正常防渗使用功效，根据《给水排水构筑物施工及验收规范》（GB50141-）要求，必需进行满水试验。
二、编制依据
1、中山市北部组团垃圾综合处理基地卫生填埋场二区调整池改造工程7月施工图纸设计要求。
2、《给排水构筑物施工及验收规范》（GB50141-）
三、工程概况
1、工程情况
序号
项目
内容
1
建设单位
中山市市政工程建设中心
2
设计单位
城市建设研究院
3
监理单位
郑州中兴工程监理
4
招标方法
本工程采取公开招标
5
工程名称
中山市北部组团垃圾综合处理基地卫生填埋场二区（填埋场及调整池）工程
6
工程地点
中山市黄圃镇吴栏村
7
工程概况
本工程为中山市北部组团垃圾综合处理基地卫生填埋场二区（填埋场及设节池）工程，在：吴栏村乌珠山旁边，建设：调整池约：4100M2、填埋场：约50000M2。
8
施工范围
本工程施工范围为中山市北部组团垃圾综合处理基地卫生填埋场二区（填埋场及设节池）工程，工程内容包含：清基工程、场地整平工程、土石方工程、地基处理工程（软基处）、排水工程、渗滤液搜集导排工程、气体导排工程、填埋区作业道路工程、水土保持边坡及周围绿化等。防渗系统工程、调整池工程（含钢结构）、隔离系统聚氯乙烯真空密封膜、防渗HDPE膜材料采购及安装工程、污泥沉淀预处理设备、除臭设备、 一区调整池改造工程、绿化整改工程等。具体内容发标时招标单位所提供施工设计图纸和中介预算及相关资料内容为准。
9
承包方法
本工程实施清单总价承包，施工过程中设计单位或招标单位提出图纸变更，所增减工程量在结算时由中介机构审核确定后按本工程中标价下浮率下浮调整后结算。
10
工程质量
达成合格工程标准
11
施工工期
本工程协议工期为518个日历天（含节假日、雨天），计划开工日期为10月1日、计划完工日期为3月1日，开工日期以招标单位发出开工通知或监理企业核准开工汇报为准。
12
安全文明
合格，不发生通常或以上等级安全事故
依据调整池施工图纸设计及相关规范要求，工程包含各类现浇钢筋混凝土结构调整池。本方案关键对调整池进行具体说明：调整池包含有泵房、污泥池、沉淀池、调整池（其中沉淀池、污泥池为有盖，具体详见后附平面图）混凝土等级为C30；抗渗等级为P8。调整池平面尺寸为：50.2×79.5m，调整池深6.6m，有效水深5.8m，试水总量约0m³。调整池、泵房为无盖水池；沉淀池、污泥池为有盖水池，均需做满水试验。
2、现场情况：
选择现场水源及排水地点：对调整池进行充水水源由施工现场消防水或自来水供给，供给能力为50m3/h,水管采取口径DN100PE管热熔连接管子直接铺设至调整池上方，对调整池试验用水排除出采取2台3寸水泵排出连接管子直接铺设至下一只需满水试验调整池上方。待调整池完成满水试验合格后，方可将调整池内水排至市政雨水管网。施工现场含有可靠供电电源。
四、调整池满水试验前提条件
1、调整池试水试验应待全部剪力墙结构完成且达成混凝土设计（或规范）要求强度后方能进行。
2、对调整池池壁全部预埋穿墙套管和穿墙孔采取砖砌筑临时封堵，且经验算能安全承受试验压力。
3、清理调整池内部杂物，安装检测装置。调整池两侧各设置一支水位标尺，方便观察水位上升情况。
4、选择现场水源及排水地点：对调整池进行充水水源由施工现场消防用水（或自来水）供给，供给能力为50m3/h,水管采取口径DN100法兰连接无缝钢管直接铺设至调整池上方，待调整池完成满水试验后，方可将调整池内水排至市政雨水管网。
5、满水试验所用设备均需检验及试运转合格后方能使用，各项确保试验安全方法满足试验要求。
6、充水前应对设置沉降观察点进行观察，并测量统计初始高程。每次充水过程中和充水以后，要亲密观察设置沉降观察点，并测量统计高程，如发觉沉降量过大时，应立即停止充水，待妥调查清楚和妥善处理后方可继续充水。
五、调整池满水试验前准备工作
1、对调整池外墙墙体混凝土缺点修补
局部蜂窝、麻面、螺栓孔、预埋筋需在满水前修补、剔除处理
1、 池体结构检验
有没有开裂、变形缝嵌缝处理等应经过检验。如有开裂和不均匀沉降等情况发生，应经设计等相关部门判定后再作处理。
2、 临时封堵管口
调整池在满水试验前将全部进出水口用6毫米厚钢板焊严，防水套管先在内侧穿管，管头一端穿入套管150㎜，间隙用防水油膏密封，外露100㎜用6毫米厚钢板焊严，钢板要满焊预防漏水。在本工程调整池设计标高在5.8m情况下，本企业提议采取砖砌体临时封堵全部进出管口。
3、 检验阀门，不得渗漏。
4、 清扫池内杂物。
5、 设置水位观察标尺、标定调整池最高设计水位，安装测针。
6、 准备现场测定蒸发量设备。
7、 根据设计要求部署沉降观察点，测量滤池各点初始高程值。
8、 依据现场水源及排水位置，接通水线及排水设施。
10、技术准备。
计算相关参数，进行技术交底。
六、满水试验步骤及检验方法
1、说明
本方案关键对调整池进行具体说明，其调整池②操作步骤一样根据此方案实施。
2、施工程序
施工准备 →充水至水平施工缝上→观察24h→充水至调整池1/3→观察24h→充水至调整池2/3→观察24h →充水至设计标高→观察、测量数据→满水试验合格后放水→调整池壁表面按设计要求处理→回填土。
3、注水
调整池充水水位上升高度不超出2 m /d，相邻二次充水间隔时间不应小于二十四小时，调整池充水分三次进行，每次为1/3池高。每次分别测读二十四小时水位下降值，计算渗水量，并作调整池外观检验，如发觉渗水量过大时，应停止充水，待处理后方可继续充水。每次充水过程中和充水以后，亲密观察设置沉降观察点，如发觉沉降量过大时，应停止充水，待妥善处理后方可继续充水。满水后观察三天，每二十四小时渗水量（扣除蒸发量后）不得超出2L/( m2.d)（按池底和池壁浸蚀面积计算）。
2.1、第一次：充水至标高+1.90m，在（相对高度为底板上0.95m）检验底板抗渗质量，当无显著渗漏时再继续充水至第一次充水标高为+1.9m，在（相对高度为底板上1.45 m），观察此范围内水位改变，检验调整池外墙有没有渗漏现象。计划充水时间为10小时。
2.2、第二次：第一次充水合格后，在进行此次充水，充水标高为+3.8.00 m，在（相对高度为底板上3.2m），观察此范围内水位改变，检验调整池外墙有没有渗漏现象。此次计划冲水时间为10小时。
2.3、第三次：第二次充水检验无渗水现象后再进行此次充水，充水标高为+5.8 m，在（相对高度为底板上4.50m），观察此范围内水位改变，检验清调整池外墙有没有渗漏现象。
2.4、每次充水观察外墙有没有渗水现象，并在渗水位置做好标识，方便立即修补。
3、水位观察
3.1、在调整池池壁设计水位处将直尺固定到池壁上进行初读数。
3.2、充水至设计水位24h后开始测读第二次读数。
3.3、第一次读数和第二次读数之间间隔时间为24h。
3.4、连续测定时间依据实际情况而定,第一天测定渗水量符合标准,应再测定一天，若第一天测定渗水量超出许可标准,而以后渗水量逐步降低可继续延长观察时间。
4、水位观察
（1） 注水时水位用水位标尺观察。
（2） 注水至设计深度进行渗水量测定时，应用水位测针测定水位降。水位测针读数精度为1/10mm。
（3） 池内水位注水至设计深度24h以后，开始测度水位测针初读数。
（4） 测读水位末读数和初读数时间间隔，应大于24h。
（5） 调整池水位降测读时间，可依据实际情况而定。如调整池外观无渗漏，且渗水量符合标准，可继续测读一天；如前次渗水量超出许可渗水量标准，可继续测读水位降，并统计其延长测读时间。同时查找水位降超出标准原因，直至作出合理解释。
5、蒸发量测定
（1） 调整池为无盖水池，满水试验蒸发量按国家标准《给水排水构筑物施工及验收规范》 （GB50141－）相关要求进行。
（2） 现场蒸发量测定设备，采取直径约为50cm、高约为30cm敞口钢板水箱，并设有测定水位测针。水箱应检验，不得渗漏。
（3） 水箱固定在调整池旁（或池中），水箱中充水深度可在20cm左右。
（4） 每次测定调整池中水位同时测定水箱中水位。
6、滤池渗水量计算
根据国家标准《给水排水构筑物施工及验收规范》 （GB50141－）水池渗水量计算公式计算：
依据公式： q=A1/A2[(E1-E2)-(e1-e2)]
得： (E1-E2)= q A2/A1+(e1-e2)
式中q——渗水量[L/（m2.d）]
A1——水池水面面积
A2——水池浸湿总面积
E1——水池中水位测针初读数
E2——测读E1后二十四小时水池中水位测针末读数
e1——测读E1时水箱中水位测针读数
e2——测读E2时水箱中水位测针读数
7、满水试验标准
钢筋混凝土现浇结构调整池(水池），其渗水量为不超出2L/( m²·d)）即为合格
8、排水
待调整池完成满水试验后，对调整池试验用水排除采取2台3寸水泵排出，排至市政雨水管网。
七、满水试验施工组织方法计划
1、设置专员进行充水，专员观察读数。每次充水应24 h水位下降值，计算渗水量，在充水过程中和充水以后，应对池体作外观和沉降检测；发觉渗水量或沉降量过大时，应停止充水，待作出妥善处理后方可继续充水。
2、测定水位时要确保水位稳定，读数正确。利用水位标尺测针观察、统计充水时水位值；充水至设计水深进行水量测定时，应采取水位测针测定水位，水位测针读数正确度应达1/10mm；充水至设计水深24 h后，开始测读水位侧针初读数；测读水位初读数和末读数之间间隔时间应大于24 h。
3、测定时间必需连续。测定渗水量符合标按时，须连续测定两次以上；测定渗水量超出许可标准，而以后渗水量逐步降低时，可继续延长观察；延长观察时间应在渗水量符合标按时止。
八、资源需求计划
1、机具需要量计划
序
号
机 具 名 称
规格
单位
数量
备注
1
水泵
3寸
台
2

2
胶管
3寸
m
500

3
钢板
4mm
ｍ２
5

5
水位测量工具

套
2

6
钢管
D530×9
ｍ
20

2、劳动力计划
序 号
工 种
数 量
备 注
1
泥工
4

2
电焊工
1

3
观察、看管人员
4

3、 管理人员职责
项目经理：黄志兵 全方面负责调整池满水试验；
技术责任人：孟军 负责满水试验技术工作及人员调配；
施工员：陈利铭 负责试验现场设备调度；
资料员：林嘉燕 负责试验数据读数、计算及整理；
测量员：黄世敏 负责现场沉降观察；数据整理；
4、 施工进度计划
调整池进行试验；计划 月 日至 月 日完成。以下是调整池进行满水试验时间安排。
序
号
工序
名称
进 度 计 划
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
施工准备

2
充水1/3

3
观察

4
充水2/3

5
观察

6
充水完成

7
测量水位

九、施工安全技术方法
1、试验前，将试验场地进行全封闭，在调整池走道板上拉上安全警示带和装上警示灯。
2、试验期间相关施工人员在值班过程中不准饮酒，预防掉入水中。
3、试验场地内指派专员进行二十四小时不间断看管、巡查，无关人员不得入内。
4、准备两个救生设圈以备用。
5、水泵要进行有效接地方法，试验场地内要设置充足照明方法。
十、调整池渗漏处理技术方法
1、可能造成现浇钢筋混凝土调整池渗漏水原因
各现浇钢筋混凝土结构调整池施工质量即便完全符合相关技术标准，因为施工时气候、商品混凝土供给、施工缝\伸缩缝\变形缝处理、混凝土浇筑、预埋管设置等原因影响，有可能出现调整池渗水或漏水情况，一旦发觉上述现象后，应立即具体统计渗水位置，逐一采取方法进行修补。
2、裂缝渗水修补
（1）非结构裂缝
采取开槽填补法进行修补。首先沿裂缝走向开凿“Ｖ”形槽，宽５—１０ ｃｍ、深３—４ ｅｍ；缝内清洁处理后，用特种瞬凝水泥封缝至“Ｖ”形槽填满；
（2）微小孔洞
采取高压注射法修补：将追水堵漏剂用注射针头射入砼裂缝中。膨胀聚氨酯在高压下能渗透到多种缝隙及砼毛细管中，追踪裂缝、遇水膨胀，将多种砼缝隙、砼毛细管充满，从而达成止渗、堵漏效果，真正做到不渗不漏。
（3）结构裂缝
采取4mm厚钢板环氧树脂粘贴加固补强法修补：钢板面积按裂缝区域整结构面铺粘，表面磨平，加工钢板涂刷环氧树脂铺粘钢板。用钢丝刷清理缝面→埋入注浆嘴（间距在15～20cm）→缝面采取环氧树脂腻子止封→按厂家要求5：1百分比配浆（配浆结束在30分钟内用完）→采取高压注浆机立即注浆（压力控制在15mpa左右，在压力作用下使浆液充满整个缝面）→注浆结束后采取洗刷剂立即清理注浆机器（不然机器将报废）→去除注浆嘴用环氧砂浆封填平整（48小时以内），钢板面层铺贴地面砖采取环氧砂浆铺贴。
