AP8012HSEC-R1 6-8W小家电电源芯片可兼容代换viper12_骊微电子.pdf

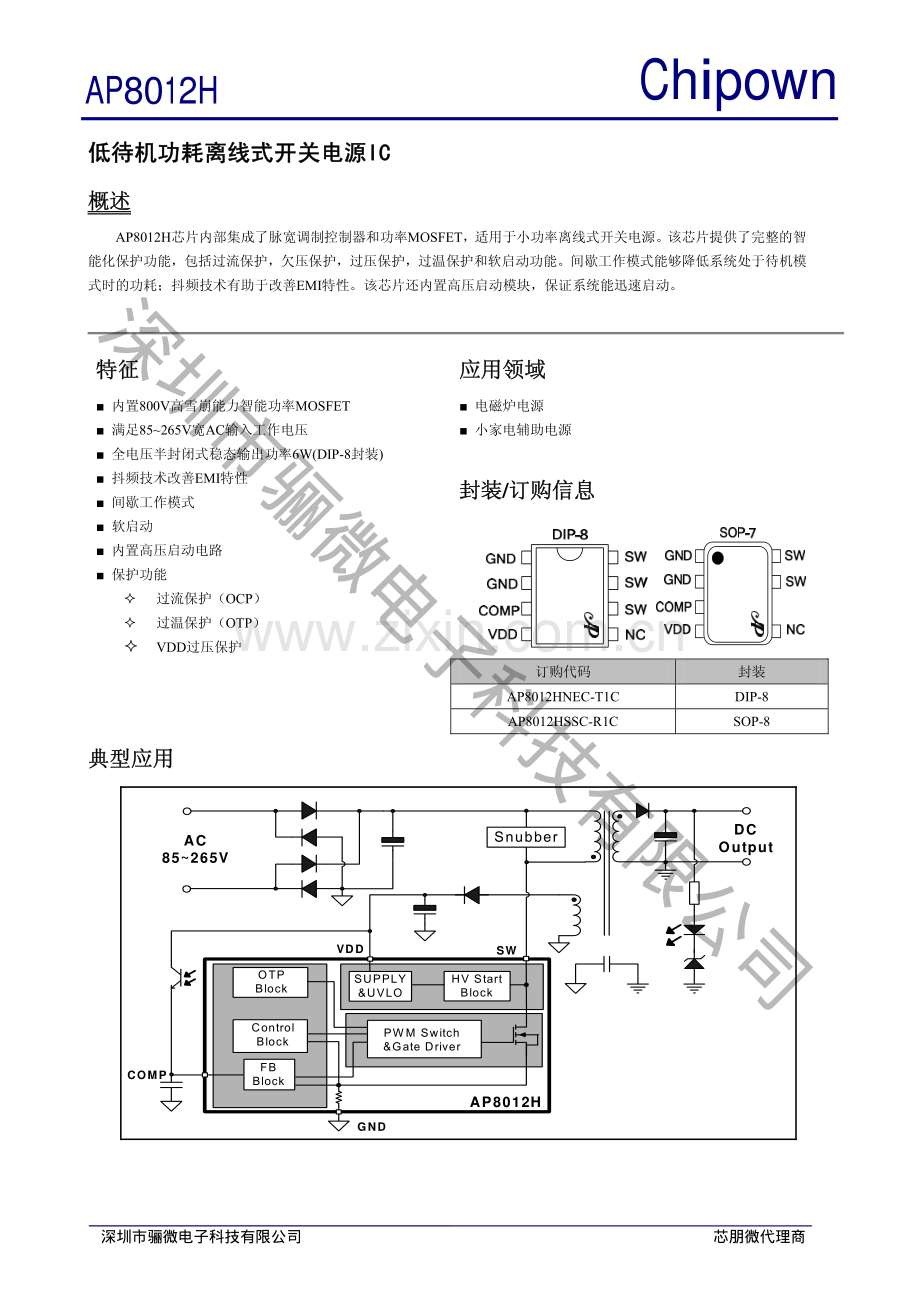

AP8012H Chipown 低待机功耗离线式开关电源IC低待机功耗离线式开关电源IC概述概述AP8012H芯片内部集成了脉宽调制控制器和功率MOSFET，适用于小功率离线式开关电源。该芯片提供了完整的智能化保护功能，包括过流保护，欠压保护，过压保护，过温保护和软启动功能。间歇工作模式能够降低系统处于待机模式时的功耗；抖频技术有助于改善EMI特性。该芯片还内置高压启动模块，保证系统能迅速启动。应用领域应用领域 电磁炉电源 小家电辅助电源封装封装/订购信息订购信息订购代码封装特征特征 内置800V高雪崩能力智能功率MOSFET 满足85265V宽AC输入工作电压 全电压半封闭式稳态输出功率6W(DIP-8封装)抖频技术改善EMI特性 间歇工作模式 软启动 内置高压启动电路 保护功能?过流保护（OCP）?过温保护（OTP）?VDD过压保护 AP8012HNEC-T1C DIP-8 AP8012HSSC-R1C SOP-8 典型应用典型应用GNDCOMPSnubberAC85265VDC OutputFB BlockControl BlockOTPBlockHV Start BlockPWM Switch&Gate DriverSUPPLY&UVLOVDDSWAP8012H深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司AP8012H 典型参数曲线典型参数曲线-50-2502550751001251500 01020304050RDS(on)()Junction Temperture()-50-250255075100125150750800850900950BVDSS(V)Junction Temperture()(a)RDS(on)vs Tj(b)BVDSS vs Tj-50-25025507510012515013.013.514.014.515.015.516.0VSTART(V)Junction Temperture()-50-2502550751001251507.07.58.08.59.0VSTOP(V)Junction Temperture()(c)VSTART vs Tj(d)VSTOP vs Tj-50-25025507510012515037383940414243VOVP(V)Junction Temperture()-50-250255075100125150404244464850FOSC(kHz)Junction Temperture()(e)VOVP vs Tj(f)FOSC vs Tj深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司AP8012H 封装尺寸封装尺寸（DIP-8）表表 5.DIP-8 封装尺寸封装尺寸 尺寸符号最小值尺寸符号最小值(mm)最大值最大值(mm)尺寸符号最小值尺寸符号最小值(mm)最大值最大值(mm)A 3.60 4.00 c1 0.23 0.27 A1 0.51 D 9.05 9.45 A2 3.00 3.40 E1 6.15 6.55 A3 1.55 1.65 e 2.54BSC b0.440.53e A7.62BSCb1 0.43 0.48 e B 7.62 9.30 B1 1.52BSC e C 0.00 0.84 c 0.24 0.32 L 3.00 图图 4.外形示意图外形示意图 表层丝印封装AP8012H YWWXXXXX DIP-8 备注：Y：年份代码；WW：周代码；XXXXX：内部代码 深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司AP8012H 封装尺寸封装尺寸（SOP-7）表表 6.SOP-7 封装尺寸封装尺寸 尺寸符号最小尺寸符号最小(mm)正常正常(mm)最大最大(mm)尺寸符号最小尺寸符号最小(mm)正常正常(mm)最大最大(mm)A1.351.551.75L0.45 0.600.80A10.100.150.25L11.04REF A21.251.401.65L20.25BSC A30.500.600.70R0.07b0.380.51R10.07 b10.370.420.47h0.30 0.400.50c0.170.25 0 8c10.170.200.231 151719D4.804.905.002 111315E5.806.006.203 151719E13.803.904.004 111315e 1.270（BSC）图图 5.外形示意图外形示意图 表层丝印封装AP8012H YWWXXXXX SOP-7 备注：Y：年份代码；WW：周代码；XXXXX：内部代码深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司
