空气净化装置专项方案.doc

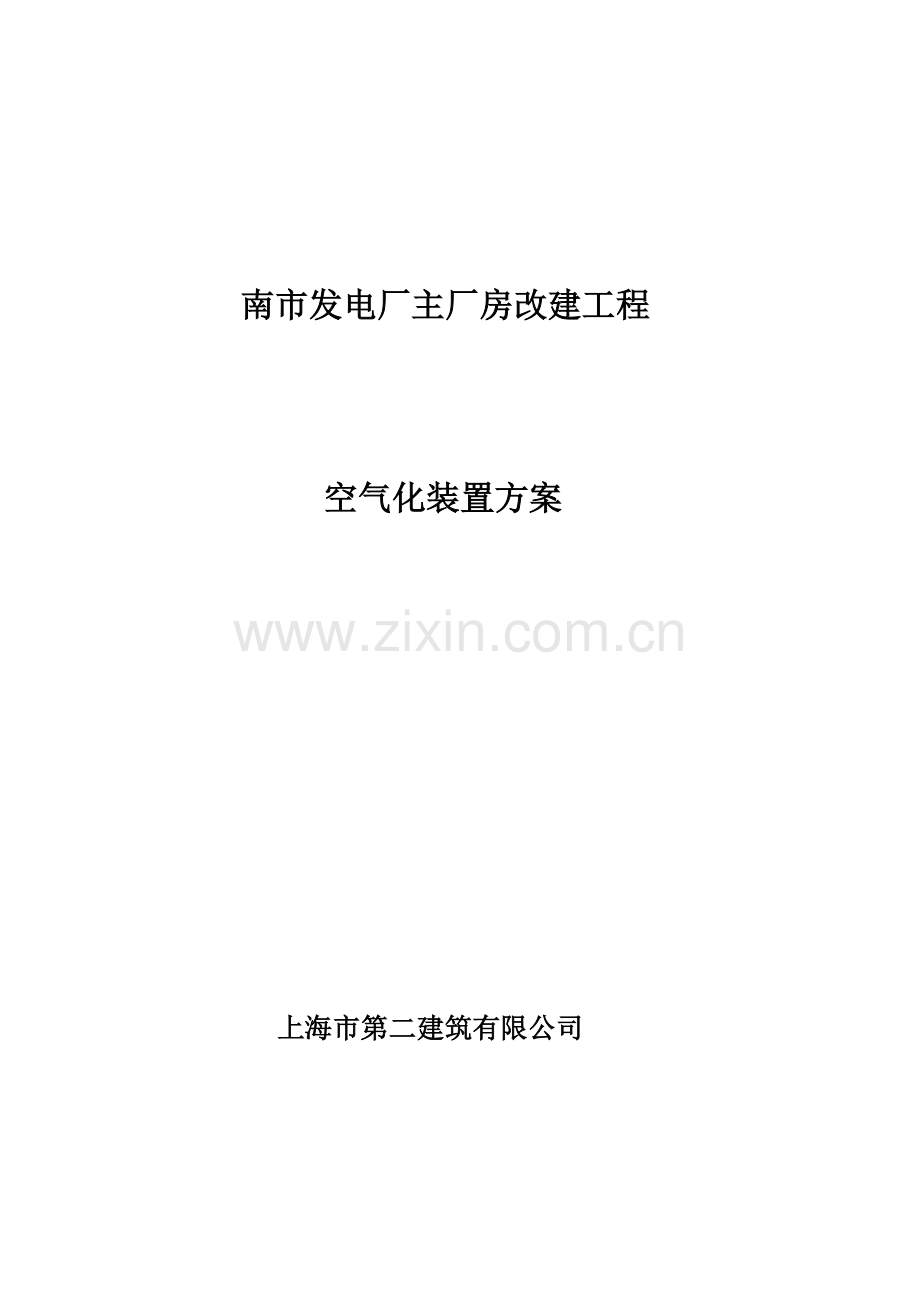

南市发电厂主厂房改建工程

空气化装置方案

上海市第二建筑有限公司

1、 工程概况.
2、 使用根据.
3、 空气净化装置功能.
4、 空调系统分布.
5、 空气净化装置在系统中布置.
6、 设备估算价格.

一：程概况
将来馆位于中华人民共和国上海世博会最佳实践区，从南到北主题区域内之一。对重要展览场馆、门厅、休息厅、会议厅、报告厅、办公室等场合设计了空调通风系统，为使空调通风系统在各个展馆送风中使空气更具清新、凉快，没有污染及各种异臭味，须采用空气净化装置功能，使空气达到更好效果，使展馆内更能体现空调舒服性。

二：使用根据
根据3月1日国家卫生部頒发《公共场合集中空调通风系统卫生管理办法》（卫监督发【I53号】）规定：中央空调通风系统应安装空气净化消毒装置，使空气更清新、凉快、没有污染及各种异味。

三：空调净化装置功能。
空气净化装置具备高效杀菌、消毒、高效分解化学有毒有害物质，高效去除各类异、臭味及沉降可吸入颗粒物功能，并且能耗低，不产生二次污染，接近原生态自净化净化产品，在中央通风系统中更具优势。

四：空调系统分布
1. 一层展厅使用2台，75000m3/h空调箱通风系统、
2. 二层南展厅使用2台，75000m3/h空调箱通风系统、
3. 二层北展厅使用3台，18000m3/h.空调箱通风系统、
4. 门厅及休息厅共使用9台，送风量为～7000m3/h空调箱通风系统、
5. 项目展示厅使用1台3000m3/h.空调箱通风系统、
6. 报告厅多功能厅使用2台，3000m3/h、36000m3/h空调箱通风系统、
7. 其她办公室、宾客休息室、展厅、用房均采用风机盘管。变电室、配电室、弱电室、电信房采用直接蒸发式空调系统

五：空调净化装置分布
根据空调通风系统设备分布，净化装置依照空调通风系统功能大小、配备空气净化设备技术规定及数量：
1、 风机盘管共计 113台，每台配备空气净化装置1台，技术参数：500m3/h～m3/h、电压：220V.功率：5w。
2、 空调箱75000m3/h 2台，每台配备空调净化装置2台，技术参数：50000m3/h～70000m3/h，电压：220v.功率：50w。
3、 空调箱75000m3/h 2台，7000m3/h1台，每台配备空调净化装置2台。技术参数：5000m3/h～7000m3/h.电压：220V.功率：50w。
4、 空调箱18000m3/h 3台，每台配备空调净化装置2台，技术参数：1000m3/h～m3/h，电压：220v.功率：17W。
5、 空调箱m3/h～6000m3/h 8台，每台配备空调净化装置2台，技术参数：30000m3/h～40000m3/h.电压：220v.功率：30W。
6、 空调箱3000m3/n 1台，每台配备空调净化装置1台，技术参数：3000m3/n～9000m3/h.电压：220V.功率：15W。
7、 空调箱30000m3/h 1台，每台配备空调净化装置1台，技术参数：3000m3/h～4000m3/h，电压：220v.功率：30W。

序号
名称
台数
配备台数
（台）
技术参数
总数量（台）
1
风机盘管
113
1
500m3/h～m3/h
电压：220V.功率：5W
113
2
空调箱75000m3/h
2
2
50000m3/h～70000m3/h
电压：220V.功率：50W
4
3
空调箱75000m3/h
2
2
50000m3/h～70000m3/h
电压：220V.功率：51W
4
4
空调箱70000m3/h
1
2
50000m3/h～70000m3/h
电压：220V.功率：52W
2
5
空调箱18000m3/h
3
1
10000m3/h～0m3/h
电压：220V.功率：17W
3
6
空调箱～60000m3/h
8
2
30000m3/h～40000m3/h
电压：220V.功率：30W
16
7
空调箱3000m3/h
1
1
3000m3/h～9000m3/h
电压：220V.功率：15W
1
8
空调箱30000m3/h
1
1
30000m3/h～40000m3/h
电压：220V.功率：30W
1
9
空调箱36000m3/h
1
1
30000m3/h～40000m3/h
电压：220V.功率：30W
1
共计

六、设备估算价格

序号
名称
台数
配备台数
（台）
技术参数
总数量
（台）
单价（元）
共计（元）
1
风机盘管
113
1
500m3/h～m3/h
电压：220V.功率：5W
113
6200
700600
2
空调箱75000m3/h
2
1
50000m3/h～70000m3/h
电压：220V.功率：50W
2
26500
53000
3
空调箱75000m3/h
2
1
50000m3/h～70000m3/h
电压：220V.功率：51W
2
26500
53000
4
空调箱70000m3/h
1
1
50000m3/h～70000m3/h
电压：220V.功率：52W
1
26500
26500
5
空调箱18000m3/h
3
1
10000m3/h～0m3/h
电压：220V.功率：17W
3
15000
45000
6
空调箱～60000m3/h
8
2
30000m3/h～40000m3/h
电压：220V.功率：30W
16
21000
336000
7
空调箱3000m3/h
1
1
3000m3/h～9000m3/h
电压：220V.功率：15W
1
9500
9500
8
空调箱30000m3/h
1
1
30000m3/h～40000m3/h
电压：220V.功率：30W
1
21000
21000
9
空调箱36000m3/h
1
1
30000m3/h～40000m3/h
电压：220V.功率：30W
1
21000
21000
共计

1265600
