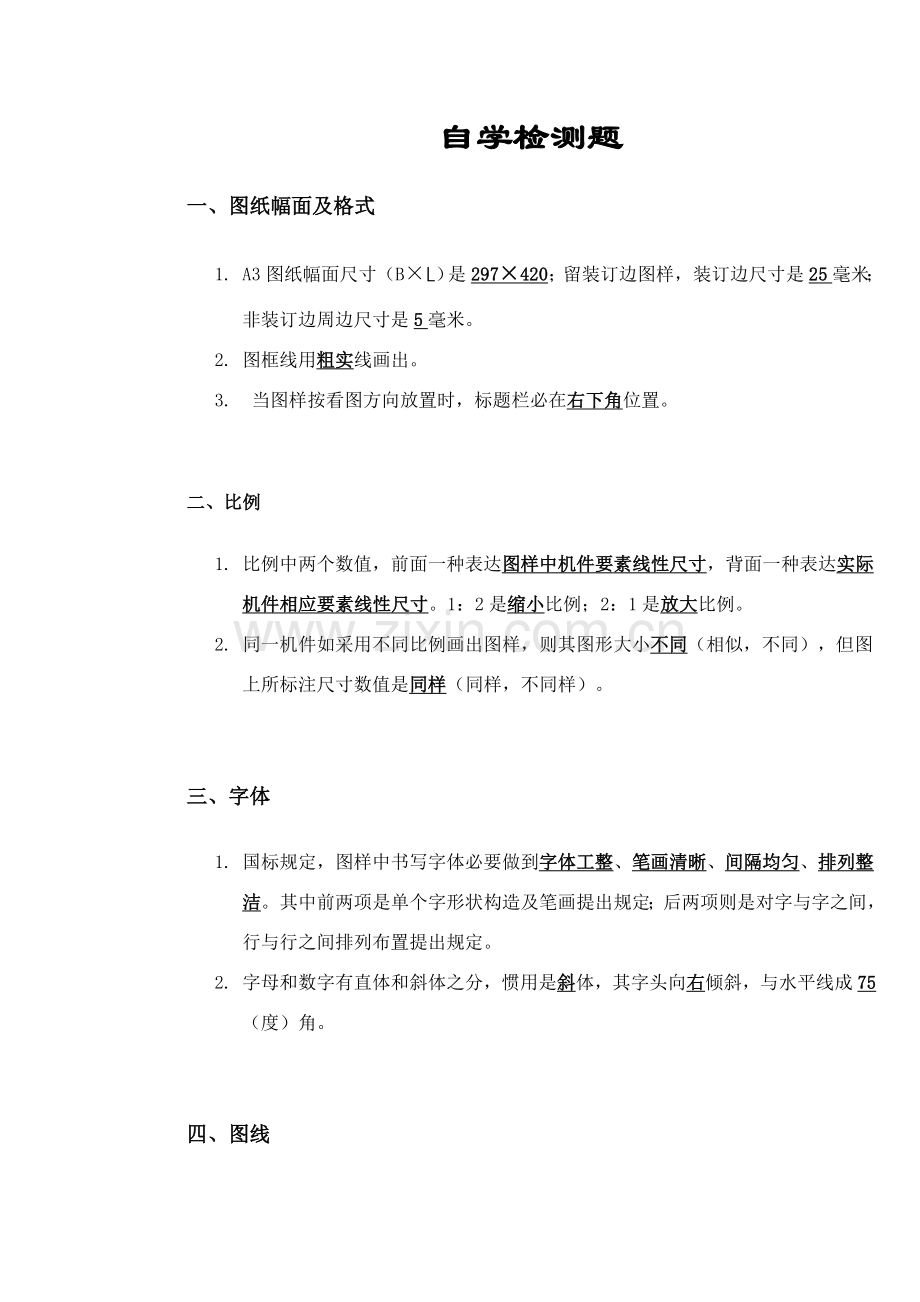

自学检测题一、图纸幅面及格式1. A3图纸幅面尺寸（BL）是297420；留装订边图样，装订边尺寸是25毫米；非装订边周边尺寸是5毫米。 2. 图框线用粗实线画出。 3. 当图样按看图方向放置时，标题栏必在右下角位置。 二、比例1. 比例中两个数值，前面一种表达图样中机件要素线性尺寸，背面一种表达实际机件相应要素线性尺寸。1：2是缩小比例；2：1是放大比例。 2. 同一机件如采用不同比例画出图样，则其图形大小不同（相似，不同），但图上所标注尺寸数值是同样（同样，不同样）。 三、字体1. 国标规定，图样中书写字体必要做到字体工整、笔画清晰、间隔均匀、排列整洁。其中前两项是单个字形状构造及笔画提出规定；后两项则是对字与字之间，行与行之间排列布置提出规定。 2. 字母和数字有直体和斜体之分，惯用是斜体，其字头向右倾斜，与水平线成75（度）角。 四、图线1. 图线宽度分粗、细两种，若粗实线宽度为b，则细实线宽度为b/3。 2. 同一图样中同类图线宽度应同样。 3. 虚线、细点划线及双点划线线段和间隔应各自大体相等。 4. 绘制园对称中心线时，圆心应为线段交点。 5. 细点划线和双点划线首末两端应是线段而不是短划。 6. 在较小图形上绘制细点划线和双点划线有困难时，可用细实线代替。 五、尺寸注法 基本规划1. 机件真实大小应以图样上所注尺寸数值为根据，与图形大小及绘图精确度无关（关于，无关）。 2. 图样中尺寸，以毫米为单位时，不需（需，不需）标注计量单位代号或名称，如采用其她单位，则必要（则必要，也不必）注明相应计量单位代号或名称。 3. 图样中所标注尺寸，为该图样所示机件最后竣工尺寸，否则应另加阐明。 4. 机件每一尺寸，普通只标注一次，并应标注在反映该构造最清晰图形上。 尺寸数字1. 线性尺寸数字注写位置，分注在尺寸线上方和注在尺寸线中断处两种，普通采用前（前，后）者。 2. 线性尺寸数字方向注写办法有两种，普通采用第一（第几种）注法。在同一张图样中，应尽量采用一种办法。当采用第一种办法注写时，应尽量避免在30范畴内（参看国标86页图32）标注尺寸。 3. 角度数字一律写成水平方向，普通注写在尺寸线中断处（上方，中断处）。 4. 尺寸数字不可被任何图线通过，否则必要断开该图线。 尺寸线1. 尺寸线用细实线绘制，其终端有箭头和斜线两种形式，当前国内机械图样中惯用箭头。 2. 当尺寸线终端采用箭头时，在地位不够状况下，容许用圆点或斜线代替箭头。 3. 标注线性尺寸时，尺寸线必要与所标注线段平行。 4. 尺寸线不能（能，不能）用其她图线代替，普通也不得与其她图线重叠或画在延长线上。 5. 圆直径和圆弧半径尺寸线终端应画成箭头（箭头，斜线）。 6. 圆弧半径尺寸线只能注在圆形（圆形，非圆形）图面上，且尺寸线必要通过圆心。 7. 图形是圆、不不大于半圆注直径尺寸；图形是半圆、不大于半圆注半径尺寸。 8. 标注角度时，尺寸线应画成圆弧，且其圆心是该角顶点。 尺寸界限1. 尺寸界限用细实线绘制。 2. 尺寸界限应由图形轮廓线、轴线、对称中心线处引出，也可用轮廓线、轴线、对称中心线作尺寸界限。 3. 尺寸界限普通应与尺寸线垂直，必要时才容许倾斜。 4. 在光滑过渡处标注尺寸时，必要用细实线将轮廓线延长，从它们交点处引出尺寸界线。 5. 标注角度尺寸界线应沿径向引出。 六、图样画法 视图1. 视图普通只画机件可见某些，必要时才画出其不可见某些。 2. 视图由基本视图、斜视图、局部视图和旋转视图，共四种。 3. 基本投影面是指正面体六个面。 4. 基本视图有六个，即主视图、俯视图、左视图、右视图、仰望图、后视图。 5. 基本视图在同一张图纸内，如按规定位置配备不要（要，不要）标注视图名称。如不按规定位置配备要（要，不要）标注。 6. 斜视图普通（必要，普通）按投影关系配备，必要时也可配备在恰当位置。 7. 斜视图普通按投影关系配备（这时图形是斜）。在不致引起误解时，容许将图形旋转（这时图形才时正） 8. 局部视图和局部斜视图断裂边界普通应以波浪线表达，当所示局部构造是完整，且外轮廓线又成封闭时，波浪线可省略不画。 剖视图1. 机件取剖视后，机件中不可见某些构造形状已表达清晰，则该某些在图上虚线可以不画（画，不画）。 2. 用两相交剖切平面剖切机件，其两剖切平面交线应垂直于某一基本投影面。 3. 采用旋转剖画剖视图时，是先剖（剖，转）后转（转，剖）。 4. 采用旋转剖画剖视图时，在剖切平面后其她构造，普通按本来（本来，旋转后）位置投影。 5. 采用旋转剖画剖视图时，当剖切面后产生不完整要素时，应将此某些按不剖（剖，不剖）绘制。 剖面图1. 作剖面图时，当剖切平面通过回转面形成孔或凹坑轴线时，这些构造按剖视绘制。 2. 剖面分移出剖面和重叠剖面两种。其轮廓线前者用粗实线绘制，后者用细实线绘制。 3. 由两个或各种相交剖切平面切得移出剖面，中间普通应断开。剖切平面应垂直（垂直、不垂直）机件轮廓线。 4. 当轮廓线与重叠剖面图形重叠时，视图中轮廓线仍应持续画出，不可间断_。 5. 移出剖面应尽量配备在剖切符号或剖切平面迹线延长线上，剖面图形对称时也可画在视图中断处。必要时可配备在其她恰当位置。在不致引起误解时，容许将图形旋转。 局部放大图1. 局部放大图是将机件某些构造用不不大于原图形所采用比例画出图形。 2. 局部放大图比例不是（是，不是）原图形所采用比例之比。局部放大图可画成视图、剖视图、剖面图，它与被放大部位表达方式无关（关于、无关）。 3. 局部放大图应尽量配备在被放大部位附近。 4. 绘制局部放大图时，除螺纹牙型、齿轮和链轮齿型外，应用细实（细实，粗实）线圈出被放大部位。 5. 当机件上被放大部位仅一种时，在局部放大图上方只需注明所采用比例。 简化画法和其她规定画法1. 在不致引起误解时，零件图中移出剖面，容许省略剖面符号，但仍需按规定标注（剖切位置和剖切面）。 2. 对于机件肋、轮辐及薄壁等，如按纵向纵向，横向）剖切，这些构造不画（画，不画）剖面符号，而用粗实线将它与其邻接某些分开。 3. 当零件回转体上均匀分布肋、轮辐、孔等构造不处在剖切平面上时，可将这些构造旋转到剖切平面上画出。 4. 当图形不能（能，不能）充分表达平面时，可用平面符号（相交两细实线）表达。 5. 当不致引起误解时，对于对称机件视图可只画一半或四分之一，并在对称中心线两端画出两条与其垂直平行细实线。 七、剖面符号1. 剖面符号仅表达材料类别，材料名称和代号必要另行注明。 2. 金属材料剖面符号，又称剖面线。 3. 在同一金属零件零件图中，剖视图、剖面图剖面线，应画成间隔相等方向相似并且与水平线45（角度）平行线。 4. 当图形中重要轮廓线与水平成45或接近45时，该图形剖面线应画成与水平线成30或60（角度）平行线，其倾斜方向仍与其她图形剖面线一致。 5. 在装配图中，互相邻接金属零件剖面线，其倾斜方向应相反，或方向一致而间隔不等。 6. 在同一装配图中，同一金属零件剖面线应方向相似、间隔相等。 7. 在装配图中，宽度不大于或等于2mm狭小面积剖面，可用涂黑代替剖面符号。 八、螺纹及螺纹紧固件画法 螺纹画法1. 可见螺纹牙顶所在轮廓线（外螺纹是大径，内螺纹是小径）用粗实线表达，牙顶所在轮廓线（外螺纹是小径，内螺纹是大径）用细实线表达，在螺杆倒角或倒圆某些也应（也应，不应）画出，。在投影为圆视图上表达牙底细实线只画约3/4圈，此时轴或孔上倒角省略不画（画，省略不画）。可见螺纹终结线用粗实表达。当需要表达螺纹收尾时，螺纹某些牙底用轴线成30（角度）细实线绘制。 2. 不可见螺纹所有图线按虚线绘制 3. 在螺孔中，螺纹大径线不画入画入，不画入倒角）。 4. 无论是外螺纹或内螺纹，在剖视或剖面图中剖面线都必要画到粗实线。 5. 绘制不穿通螺孔时，普通应将钻孔深度与螺纹某些深度分别（分别，合一）画出。 6. 当需要表达螺纹牙型时（如梯形螺纹、锯齿形螺纹、及非原则螺纹）可在剖视图上画出几种牙，如需放大课采用局部放大图。 九、齿轮画法1. 齿轮轮齿某些，齿顶圆和齿顶线用粗实线绘制；分度圆和分度线用细点划线绘制；齿根线用细实绘制，也可省略不画。在剖视图中，齿根线用粗实线绘制。 2. 表达齿轮普通用两个视图，或者用一种视图和一种表达轴孔和键槽局部视图。 3. 在剖视图中，当剖切平面通过齿轮轴线时，轮齿一律按不剖（剖、不剖）解决。 4. 当需要表达齿线方向时，可用三条与齿线方向一致细实线表达。直齿不需（需要，不需要）表达。 5. 在圆柱齿轮啮合画法中，当在垂至于圆柱齿轮轴线投影面视图中，啮合区内齿顶圆均用粗实线绘制，也可省略不画。在平行于圆柱齿轮轴线投影面视图中，啮合区齿顶线不需（需，不需）画出，节线用粗实线绘制，其她处节线用细点划线绘制。 6. 在圆柱齿轮啮合剖视图中，当剖切平面通过两啮合齿轮轴线时，在啮合区内，将一种齿轮轮齿用粗实绘制，另一种齿轮轮齿被遮挡某些用虚线绘制；也可省略不画。 7. 在剖视图中，当剖切平面不通过啮合齿轮轴线时，齿轮一律按不剖（剖，不剖）绘制。 8. 一锥齿轮其大端和小端各有三个圆，及齿顶圆、分度圆、齿根圆。在垂直轴线视图中只画这六个圆中三个，及大端齿顶圆、分度圆和小端齿顶圆。 9. 蜗轮轮齿某些有齿顶圆、分度圆、齿根圆外，尚有一种外圆。在垂直轴线视图中只画这四个圆中两个，即分度圆和外圆。 十、弹簧画法1. 在平行于螺旋弹簧轴线投影面视图中，其各圈轮廓线应画成直（直，螺旋）线。 2. 螺旋弹簧无论是左旋还是右旋，均应画成右（左，右）旋，但左旋螺旋弹簧，无论画成左旋还是右旋，一律要注出旋向“左”字。 3. 两端并紧磨平螺旋压缩弹簧，无论并紧磨平圈数多少和末端贴紧状况如何，均按并紧磨平圈为2.5圈绘制，必要时也可支承圈实际构造绘制。 4. 有效圈数在四圈以上螺旋弹簧中间某些可以省略。这时容许恰当缩短图形长度。 5. 在装配图中，被弹簧挡住构造普通不画（画，不画）出，可见某些应从弹簧外轮廓线和从弹簧钢丝剖面中心线线画起。 6. 在装配图中，型材直径在图形上等于或不大于2mm螺旋弹簧，容许用示意图表达，当弹簧剖切时，剖面直径在图形上等于或不大于2mm时也可用涂黑表达。 7. 在装配图中，被剖切弹簧簧丝剖面尺寸在图形上等于或不大于2mm，并且弹簧内部尚有零件，为了便于表达，内部零件可按可见（可见，不可见）画出。 十一、表面粗糙度代号及其注法1. 表面粗糙度符号顶角为60度。 2. 表面粗糙度符号线宽d=1/10h（h为字体高度）。它与图样上斜度符号、锥度符号线宽一致。 3. 标注在图样中表面粗糙度参数数字方向与图中尺寸数字方向一致。 4. 表面粗糙度代号应注在可见轮廓线、尺寸线、尺寸界线和它们延长线上。符号尖端必要从材料外指向加工表面。 5. 在同一图样上，每一表面普通标注一次代号，并尽量接近关于尺寸线。 6. 当零件所有表面具备相似表面粗糙度规定期，其代号可在图样右上角标注。 7. 当零件大某些表面具备相似表面粗糙度时，对其中使用最多一种代号可以统一注在图样右上角，并加注“别的”两字。 十二、尺寸公差与配合注法 在零件中注法1. 在零件图中标注线性尺寸公差有三种形式，即标注公差带代号、标注极限偏差及标注公差带代号及相应极限偏差。 2. 当采用公差带代号标注时，公差带代号应注在基本尺寸右（左，右）边。 3. 当采用极限偏差时，上偏差应注在基本尺寸右上方；下偏差应与基本尺寸注在同一底线上。此时极限偏差数字应比基本尺寸数字小一号。 4. 当规定同步标注公差带代号和相应极限偏差时，则后者应加上圆括号。 5. 当标注极限偏差时，上下偏差小数点必要对齐，小数点后位数必要相似。 6. 当公差带相对于基本尺寸对称配备，即上下偏差相似时，偏差只需注写一次，并应在偏差与基本尺寸之间注出符号“”，且两者数字高度相似。 在装配图中注法1. 在装配图中标注线性尺寸配合代号时，必要在基本尺寸右边，用分数形式注出，分子为孔公差带代号，分母为轴公差带代号。 2. 标注原则件、外购件也零件（轴或孔）配合代号时，可以仅标注相配零件公差代号。 十三、图样画法（二）1. 在装配图中，对于紧固件以及轴、球、键、销等实心零件，若按纵向（纵向、横向）剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按不剖剖，不剖）绘制。如需要特别表白零件构造，如凹槽、键槽、销孔等则可用局部视图表达。 2. 在装配图中，零件工艺构造如小圆角、倒角、退刀槽等可不画（画，不画）出。 3. 对于装配图中若干相似零件组如螺栓连接等，可仅详细画出一组或几组，别的只需表达装配位置_。 4. 在装配图中可假想沿某些零件结合面剖切或假想将某些零件拆卸后绘制，需要阐明时可标注“拆去等” 5. 在装配图中可以单独画出某一零件视图。但必要在所画视图上方注出该零件视图名称，在相应视图附近用箭头指明投影方向，并注上同样字母。 6. 在装配图中，当剖切剖平面通过某些部件为原则（原则，非原则）产品或该部件已由其她图形表达清晰时，可按不剖（剖，不剖）绘制。 7. 在装配剖视图中，当不致引起误解时，剖切平面后不需表达某些可省略不画。 8. 用双点划线绘制相邻辅助零件或部件，普通不应遮盖其背面零件。 二、单项选取题机械图样中绘制三视图所采用投影法是（ ）（A） 中心投影法 （B）平行投影法 （C） 斜投影法 （D）正投影法在机械图样中，重叠断面轮廓线应采用（ ）（A）粗实线 （B）细实线 （C）虚线 （D）细双点画线无论外螺纹或内螺纹，在剖视图或断面图中剖面线都应画到（ ）（A）细实线 （B）牙底线 （C）粗实线 (D)牙底圆明细栏普通配备在装配图中标题栏上方，其序号栏目填写顺序是：（ ）(A)由上向下，顺次填写 (B)由下向上，顺次填写(C)不必符合图形上编排顺序 (D)以上都不已知一立体轴测图，按箭头所指方向视图是（ ） 已知立体主、俯视图，对的左视图是（ ）。已知轴线正交圆柱和圆锥具备公切球，对的投影是（ ）。已知带有圆孔球体四组投影，对的一组是（ ）。已知物体主、俯视图，对的左视图是（ ）依照主、俯视图，判断哪个左视图是对的。（ ） 现用1:2比例画一圆，此时圆直径为10mm，若改用5:1比例画此圆，则圆直径为（ ）。（A）50 （B）100 （C）2 （D）25当某点有一种坐标值为0时，则该点一定在：（ ）（A）空间 （B）投影面上 （C）坐标轴上（D）原点绘制轴测图时，量取尺寸办法是：（ ）（A）每一尺寸均从视图中按比例取定（B）必要沿轴测轴方向按比例取定（C）普通沿轴测轴方向，必要时可以不沿轴测图方向量取（D）不能沿轴测轴方向量取已知立体主、俯视图，对的左视图是图（ ）。 A B C D已知物体主、俯视图对的左视图是图（ ）。 A B C D已知物体主、俯视图，对的左视图是（ ） （A） （B） （C） （D）已知一立体轴测图，按箭头所指方向视图是（ ）已知物体主、俯视图，对的左视图是（ ） （A） （B） （C） （D） 有一普通螺纹公称直径为12mm，螺距为1.75mm单线，中径公差带代号为6g，顶径公差带代号为6g，旋合长度为L，左旋。则对的标记为（ ）(A)M121.75左6g-L (B)M12LH-6g6g-L(C)M121.75LH6g-L (D)M12LH6g-L明细栏普通配备在装配图中标题栏上方，其序号栏目填写顺序是：（ ）(A)由上向下，顺次填写 (B)由下向上，顺次填写(C)不必符合图形上编排顺序 (D)以上都不对画图题完毕平面图形ABCD俯视图。（本题满分7分）已知主视图、俯视图，画出左视图。依照轴测图画出三视图。在指定位置将主视图画成全剖视图。指出下列螺纹画法中错误，并将对的画在指定位置。完毕ABC三点此外两面投影。读懂主视图、左视图，画出对的俯视图。三、已知两视图，求作第三视图。（15分）四、求作立体相贯线。（12分）六、读懂两视图，补画第三视图。（10分）依照主视图和俯视图，画出组合体左视图。在指定位置将主视图画成全剖视图。完毕螺栓连接图样。 1 2已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。四、读图题。表面表面粗糙度代号为_，表面表面粗糙度代号为_ _。 尺寸70d11，70为_ _ ，d为_ _，11为_ _。阐明20f7含义：20为 ，f7是 。阐明 含义：符号表达 ，数字0.03是 ，A 是 。
