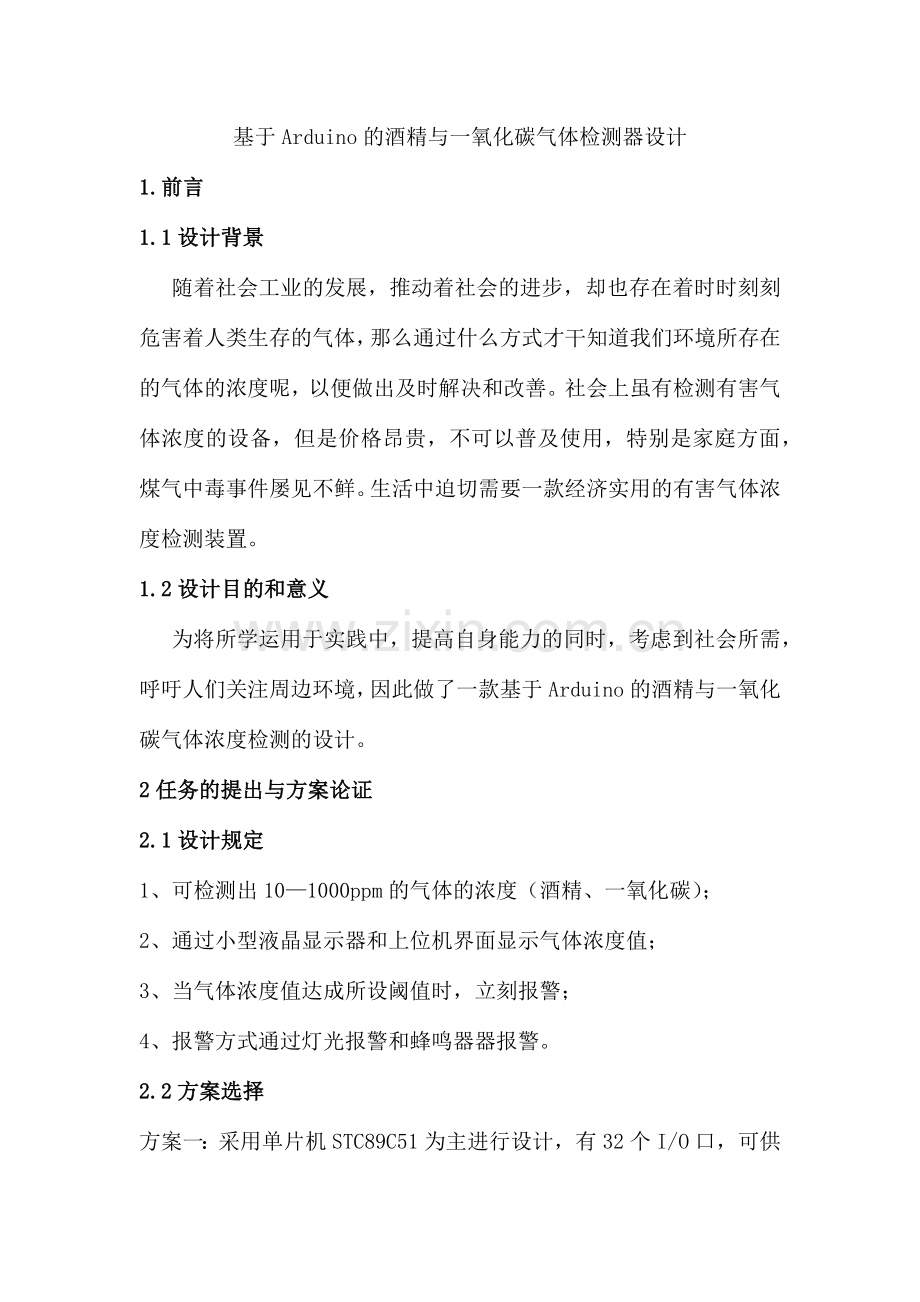

基于Arduino的酒精与一氧化碳气体检测器设计
1.前言
1.1设计背景
随着社会工业的发展，推动着社会的进步，却也存在着时时刻刻危害着人类生存的气体，那么通过什么方式才干知道我们环境所存在的气体的浓度呢，以便做出及时解决和改善。社会上虽有检测有害气体浓度的设备，但是价格昂贵，不可以普及使用，特别是家庭方面，煤气中毒事件屡见不鲜。生活中迫切需要一款经济实用的有害气体浓度检测装置。
1.2设计目的和意义
为将所学运用于实践中，提高自身能力的同时，考虑到社会所需，呼吁人们关注周边环境，因此做了一款基于Arduino的酒精与一氧化碳气体浓度检测的设计。
2任务的提出与方案论证
2.1设计规定
1、可检测出10—1000ppm的气体的浓度（酒精、一氧化碳）；
2、通过小型液晶显示器和上位机界面显示气体浓度值；
3、当气体浓度值达成所设阈值时，立刻报警；
4、报警方式通过灯光报警和蜂鸣器器报警。
2.2方案选择

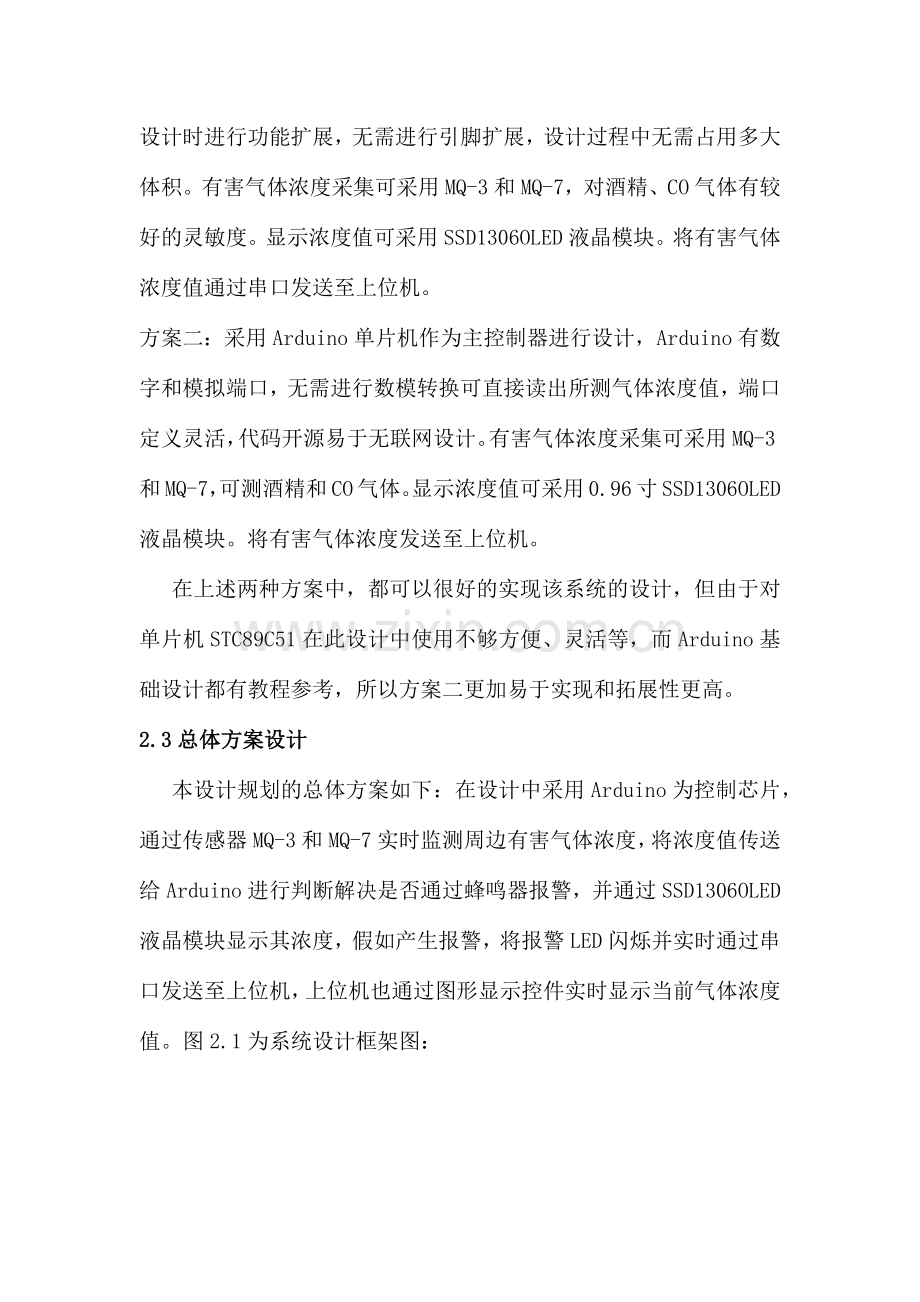

方案一：采用单片机STC89C51为主进行设计，有32个I/O口，可供设计时进行功能扩展，无需进行引脚扩展，设计过程中无需占用多大体积。有害气体浓度采集可采用MQ-3和MQ-7，对酒精、CO气体有较好的灵敏度。显示浓度值可采用SSD1306OLED液晶模块。将有害气体浓度值通过串口发送至上位机。
方案二：采用Arduino单片机作为主控制器进行设计，Arduino有数字和模拟端口，无需进行数模转换可直接读出所测气体浓度值，端口定义灵活，代码开源易于无联网设计。有害气体浓度采集可采用MQ-3和MQ-7，可测酒精和CO气体。显示浓度值可采用0.96寸SSD1306OLED液晶模块。将有害气体浓度发送至上位机。
在上述两种方案中，都可以很好的实现该系统的设计，但由于对单片机STC89C51在此设计中使用不够方便、灵活等，而Arduino基础设计都有教程参考，所以方案二更加易于实现和拓展性更高。
2.3总体方案设计
本设计规划的总体方案如下：在设计中采用Arduino为控制芯片，通过传感器MQ-3和MQ-7实时监测周边有害气体浓度，将浓度值传送给Arduino进行判断解决是否通过蜂鸣器报警，并通过SSD1306OLED液晶模块显示其浓度，假如产生报警，将报警LED闪烁并实时通过串口发送至上位机，上位机也通过图形显示控件实时显示当前气体浓度值。图2.1为系统设计框架图：

图2.1系统设计框架图
3系统重要硬件介绍
3.1控制模块
本次设计采用ArduinoUnoR3芯片为主的控制器件，其中0-13为数字I/O口，A0-A5为模拟I/O口，输出5V/3.3V直流电压两种选择。其芯片接口如图3.1所示：

图3.1Arduino接口图
3.2气体浓度检测模块
MQ-3和MQ-7（见图3.2）的电导率随空气中酒精气体浓度和一氧化碳气体浓度的增长而增大，污染气体浓度值有模拟、数字两种方式输出。在本次设计中需获得污染气体浓度值，所以选择模拟端口输出。由于Arduino有模拟端口（A0~A5），可直接读取模拟信号值，故MQ-3和MQ-7可直接与Arduino的模拟端口相连接。

图3.2MQ-3和MQ-7
3.3显示模块
SSD1306（见图3.3）是一个单片CMOSOLED/PLED驱动芯片可以驱动有机/聚合发光二极管点阵图形显示系统。由128segments和64Commons组成。该芯片专为共阴极OLED面板设计。SSD1306中嵌入了对比度控制器、显示RAM和晶振，并因此减少了外部器件和功耗。有256级亮度控制。数据/命令的发送有三种接口可选择：6800/8000串口，I2C接口或SPI接口。在本次应用中采用的是I2C接口，SSD1306OLED液晶模块在此显示两种气体的浓度值。

图3.2SSD1306OLED液晶显示模块
4系统程序设计
在设计过程中，软硬件相结合才可以顺利完毕项目的设计，只有在反复的实践中才干对程序进行纠正和优化，减少程序漏洞，使之程序结构严谨，系统稳定。因此，在程序设计前需要想好，使用这个硬件让它发挥着如何的一个功能，以便衡量硬件选择的合理性。
4.1下位机程序设计
在本次设计中要达成以下几点功能，一方面需将有害气体的浓度检测出来，另一方面是根据人体对有害气体适应的能力进行阈值设立，声音报警，最后通过两种方式将有害气体的浓度呈现出来，即串口发送至上位机和SSD1306OLED液晶模块屏。为达成以上功能，其主程序流程图如图4.1所示：

图4.1主程序流程图
4.2上位机程序设计
上位机的设计使用的是LabVIEW软件，LabVIEW是一种程序开发环境，由美国国家仪器（NI）公司研制开发，类似于C和BASIC开发环境，但是LabVIEW与其他计算机语言的显著区别是：其他计算机语言都是采用基于文本的语言产生代码，而LabVIEW使用的是图形化编辑语言G编写程序，产生的程序是框图的形式。LabVIEW软件是NI设计平台的核心，也是开发测量或控制系统的抱负选择。因此选择LabVIEW作为上位机设计软件是比较抱负的选择。上位机运营开始后，从串口接受下位机Arduino发送过来的数据，通过解析后使用图形显示控件显示其历史曲线，并可显示具体数值，程序退出后可保存历史数据一遍后续需要的时候查阅。其上位机程序流程图如下所示。

图4.2上位机程序流程图

5.软硬件调试结果
气体的浓度值是需要做标定后才干转换的，标定的时候可以记录一系列已知的气体浓度值和相应的传感器模块输出的模拟电压值，在一定范围内可以认为是线性关系，上位机通过线性拟合将得出气体浓度值与采集到的模拟电压值的线性关系，由此完毕标定过程。上位机操作界面与下位机实际运营效果如下图所示。

图5.1 上位机界面操作图

图5.2 下位机运营效果图
